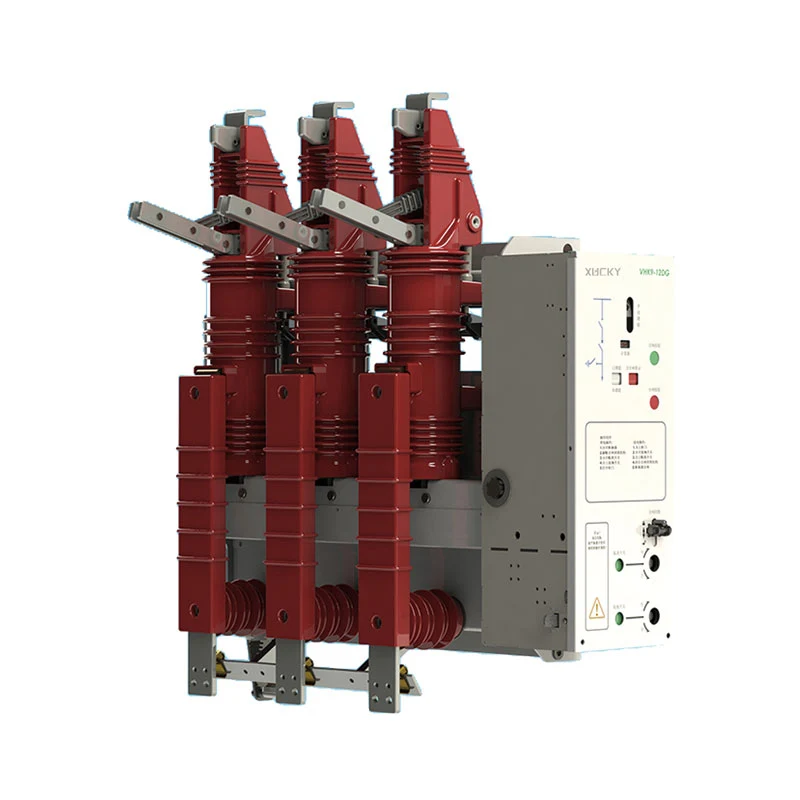

VHK9-12 Întrerupător de circuit în vid combinat integrat

Întrerupătorul de circuit în vid combinat integrat VHK9-12 este un întrerupător dezvoltat pentru interpretarea tehnică a cerințelor utilizatorilor de putere pentru fiabilitatea, siguranța și compactitatea echipamentelor electrice. Este potrivit pentru sistemele de distribuție a energiei de 12KV/7.2KV în clădiri publice, clădiri rezidențiale comerciale, industrii industriale și miniere, etc. și, de asemenea, potrivit pentru seturi complete de echipamente mecanice acționate de motoare de înaltă tensiune care necesită o compactitate ridicată.

Condiții de mediu

● Altitudine: ≤2000m;

● Temperatura ambiantă: +40℃;

● Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%;

● Aerul din jur să nu fie poluat semnificativ cu gaze corozive sau combustibile, vapori de apă etc.;

● Fără vibrații violente frecvente;

● Dacă aveți condiții de utilizare diferite sau alte cerințe speciale, vă rugăm să ne consultați în avans.

Parametrii tehnici

Caracteristicile tehnice ale produsului

● Compact / Flexibil

Modul de izolare a aerului ca mediu îndeplinește standardele de degajare electrică și de descărcare locale din specificațiile tehnice ale industriei energiei electrice.

Dimensiunea compactă a dulapului de susținere, care suportă dimensiunea standard a dulapului: 450 * 1000 * 1800 mm (W * D * H), set complet de sistem de distribuție a energiei este deosebit de compact, economisind spațiu pentru terenul de construcție urban costisitor.

Formă flexibilă a barei colectoare și a modului de extensie, convenabilă pentru alte îmbinări de tip dulap diferit.

● Integrat / Încorporat

Design electric combinat întrerupător de circuit integrat, combinație între întrerupător, întrerupător, întrerupător de împământare, senzor încărcat ca unul, design modular, interblocare simplă și fiabilă, ușor de întreținut.

● Vizualizare/Eficienta

Designul vizual al ruperii comutatorului de deconectare, timpul de livrare rapid, designul modular general, face ca asamblarea electrică completă din fabrică să fie convenabilă și rapidă. Structura monolitică, toate tipurile de interblocare trebuie realizate într-un singur mecanism, pentru a reduce riscul de defecțiune a interblocării cauzat de problemele procesului de asamblare într-o fabrică electrică completă.

● Stabilitate / Durabilitate

Mecanism opțional cu arc/magnet permanent, viață mecanică lungă, încapsulare etanșă în încăpere cu arc de vid, rezistentă la praf, performanță ridicată de izolare.

Dimensiuni generale

Aplicabil structurii de comutație fixă

Corpul dulapului este asamblat prin îndoirea plăcii de aluminiu-zinc de 2,0 mm, cu rezistență ridicată, greutate redusă, rezistență excelentă la coroziune, separată în încăpere independentă de joasă tensiune, cameră bare colectoare, cameră comutatoare, cameră cabluri.

Aparatul de comutare de tip fix este compus din următoarele patru părți:

①camera barelor colectoare ②întrerupător principal ③camera cablurilor ④mecanism de operare, mecanism de interblocare și control de joasă tensiune ⑤contact de împământare superior (opțional)

① Camera de bare

Camera barelor colectoare este dispusă în partea superioară a dulapului. În camera de bare, barele principale sunt conectate între ele prin întregul rând de aparate de distribuție.

② Comutator principal

Camera de comutare este echipată cu întrerupător care include întrerupător, întrerupător, întrerupător de împământare și senzor de tensiune. Prin structura de funcționare din fața dulapului întreruptorului, interfața întreruptorului poate fi operată fără a deschide ușa dulapului din camera de comutare.

③ Camera de cablu

Dulapul întreruptoarelor are o încăpere generoasă pentru cabluri, care este folosită în principal pentru conectarea cablurilor, astfel încât cablurile cu un singur conductor sau trei miezuri pot fi conectate cu cei mai simpli conectori de cablu neecranați. În același timp, spațiu suficient poate găzdui și descărcătorul, senzorul și alte componente. În design standard, ușa dulapului are o fereastră de observare și un dispozitiv de blocare de siguranță.

Placă inferioară a camerei cablurilor cu capac de etanșare, cadru suport și cablu de dimensiune adecvată. Placa inferioară a camerei cablurilor și tocul ușii pot fi îndepărtate pentru a facilita instalarea cablurilor.

④ Mecanism de operare, mecanism de interblocare și control de joasă tensiune
