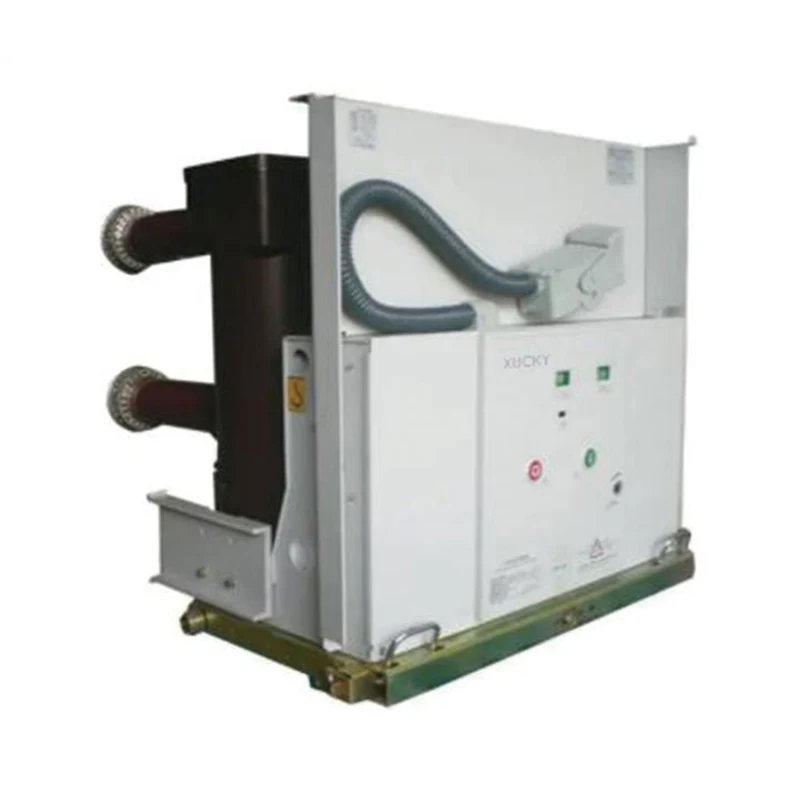

Seria VS1-24 întrerupător de circuit de înaltă tensiune pentru interior

Trimite o anchetă

Descriere produs

Întrerupătorul de circuit în vid de înaltă tensiune din seria VS1-24 este un echipament de comutator de interior trifazat AC 50Hz 24kV

♦ Mod de instalare: tip retractabil, tip fix, tip montat lateral;

♦ Mecanism de acționare: mecanism de acționare cu arc și mecanism de acționare magnetic permanent;

♦ Tip stâlp: stâlp asamblat, stâlp încorporat;

♦ Aplicație: sw.tchgear KYN28-24, XGN-24.

♦ Mufă secundară: 58 pini, 64 pini.

♦ IEC62271-100 Aparatură de înaltă tensiune și echipamente de control Partea 100: Întreruptoare de curent alternativ

♦ GB1984 Întreruptoare de înaltă tensiune AC

♦ GB/T11022 Specificații comune pentru standardele echipamentelor de comutare și controlului de înaltă tensiune

♦ JB/T 3855 Întreruptoare de înaltă tensiune în vid

♦ DL/T402 Specificația întreruptoarelor AC de înaltă tensiune

♦ Temperatura ambiantă: -15°C~+40°C;

♦ Altitudine: <1000m;

♦ Umiditate relativă: medie zilnică <95%, medie lunară <90%;

♦ Intensitatea cutremurului: nivel <8;

♦ Locuri fără incendiu, pericol de explozie, murdărie gravă, coroziune chimică, precum și vibrații intense.

Nu	Articol	Unitate	Valoare
1	Tensiune nominală	kV	24
2	Tensiune de rezistență la frecvența de alimentare de 1 min		65
3	Tensiune nominală de rezistență la impulsul fulgerului		125
4	Frecvența nominală	Hz	50
5	Curent nominal	A	630, 1250, 1600, 2000, 2500, 3150
6	Curent nominal de întrerupere a scurtcircuitului	kA	20, 25, 31.5
7	Rata curentului de scurtcircuit (vârf)		50, 63, 80
3	Curent de rezistență de scurtă durată		20, 25, 31.5
9	Valoarea de vârf nominală a curentului de rezistență		50, 63, 80
10	Durata nominală a scurtcircuitului	S	4
11	Secvență de operare nominală		0-0,3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Curent nominal de încărcare a cablului de deschidere și închidere	A	31.5
13	Numărul nominal de întrerupere a curentului de scurtcircuit	Times	50 (30 pentru 40kA, 20 pentru 50kA)

Nu	Articol	Unitate	Valoare
14	Timp de pauză	Domnișoară	<80
15	Durata de viata mecanica	Times	10000
16	Întrerupător în conformitate cu clasificarea duratei de viață electrică		clasa E2
17	Întrerupător în conformitate cu clasificarea capacității de curent de deschidere și închidere		clasa C2
18	Grosimea de uzură cumulată permisă a contactului mobil și contact fix	mm	3
19	Distanța între contactele deschise	mm	14±1
20	Peste călătorie	mm	3,5±1
21	Viteza medie de inchidere	Domnișoară	0,7±0,2
22	Viteza medie de deschidere	Domnișoară	1,4±0,2
23	Timp de închidere (tensiune nominală)	Domnișoară	35-70
24	Timp de deschidere (tensiune nominală)	Domnișoară	20-50
25	Ora de respingere a închiderii contactului	Domnișoară	≤2
26	Asincronism trifazat de deschidere și închidere	Domnișoară	≤2
27	Rezistența circuitului conductiv la fiecare fază	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Distanța centrală fază la fază	mm	210, 275
29	Presiunea contactelor	N	2400±200 (20kA; 25kA) 3100±200 (31,5kA)
30	Interval de rebound de deschidere a contactului	mm	≤2,5
31	Tensiunea nominală de operare	V	AC/DC110/220
32	Curent nominal de lucru	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110V)
33	Puterea motorului de stocare a energiei	W	70
34	Tensiunea nominală a motorului de stocare a energiei	V	DC 220/DC110
35	Timp de stocare a energiei	Domnișoară	≤10
