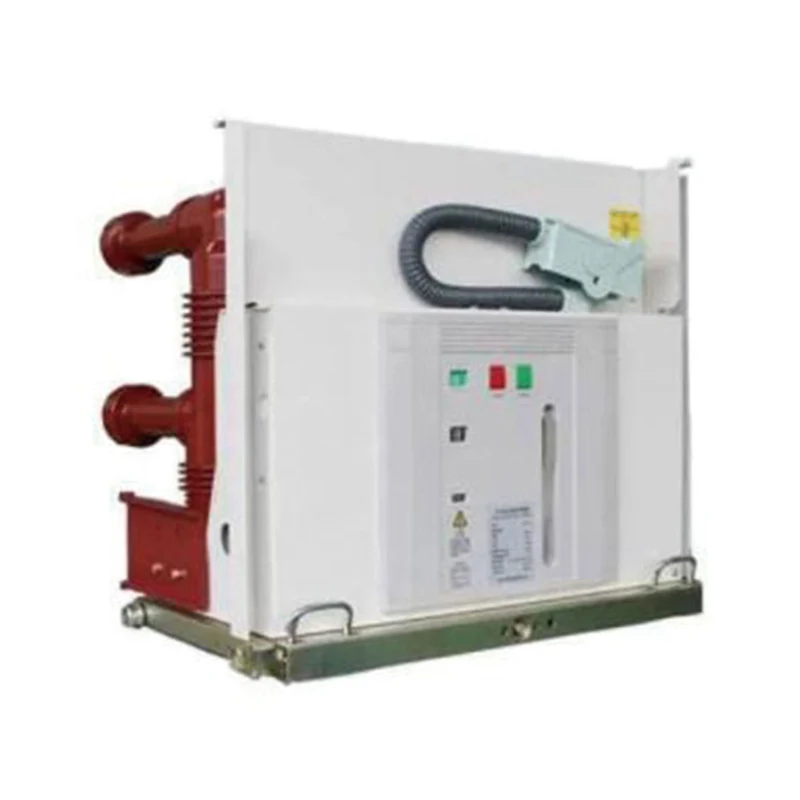

Seria VSG-24 întrerupător de circuit de înaltă tensiune pentru interior

Întrerupătorul de circuit de înaltă tensiune pentru interior din seria VSG-24 este un echipament de întrerupător de interior trifazat AC 50Hz 24kV
♦ Mecanism de acţionare: mecanism de acţionare cu arc;
♦ Tip stâlp: stâlp asamblat: stâlp încorporat;
♦ distanta faza-faza: 275mm;

Trimite o anchetă

Descriere produs

XUCKY Electric este un producător și exportator lider din China, specializat în întrerupătoare de circuit de înaltă tensiune pentru interior din seria VSG-24. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

Întrerupătorul de circuit în vid de HV de interior VSG-24 este un echipament de comutator de interior trifazat AC 50Hz 24kV

♦ Mecanism de acţionare: mecanism de acţionare cu arc;

♦ Tip stâlp: stâlp asamblat: stâlp încorporat;

♦ distanta faza-faza: 275mm;

Condiții de mediu

♦ Temperatura ambiantă: -15°C 〜+40°C;

♦ Altitudine: <1000m;

♦ Umiditate relativă: medie zilnică <95%, medie lunară <90%;

♦ Intensitatea cutremurului: nivel <8;

♦ Locuri fără incendiu, pericol de explozie, murdărie gravă, coroziune chimică, precum și vibrații intense.

Principalii parametri tehnici

Nu	Articol	Unitate	Valoare
1	Tensiune nominală	kV	24
2	Tensiune de rezistență la frecvența de alimentare de 1 min		65
3	Tensiune nominală de rezistență la impulsul fulgerului		125
4	Frecvența nominală	Hz	50/60
5	Curent nominal	/	630, 1250, 1600, 2000, 2500,3150
6	Curent nominal de întrerupere a scurtcircuitului	kA	25, 31,5
7	Curent nominal de scurtcircuit (vârf)		63, 80
8	Curent de rezistență de scurtă durată		25, 31,5
9	Valoarea de vârf nominală a curentului de rezistență		63, 80
10	Durata nominală a scurtcircuitului	S	4
11	Secvență de operare nominală		O-0,3s-CO-180s-CO
12	Tensiunea de rezistență a frecvenței de alimentare a circuitului secundar (1 min.)	V	2000
13	Curent nominal de rupere a bateriei de condensatoare simple/back-to-back	kA	630
14	Timp de pauză	Domnișoară	20 ~ 50
1；	Ora de deschidere	Domnișoară	35-70
16	Durata de viata mecanica	ori	10000
17	Durata de viata electrica		clasa E2
18	Puterea motorului de stocare a energiei	W	90
19	Tensiunea de alimentare a circuitului de control	V	AC/DC110/220

Desenul general al structurii și dimensiunea instalării (unitate: mm)

♦ Tip de desen

Curent nominal (A)	630	1250	1600
Curent nominal de întrerupere a scurtcircuitului (kA)	25, 31,5	25, 31,5	31.5
Dimensiunea contactului fix (mm)	035	049	055
Distanța fază la fază (mm)	275
