Releu termic

Releul termic XUCKY, cunoscut și ca releu de suprasarcină termică, este un dispozitiv electromecanic care detectează creșterile anormale de temperatură în circuitele electrice. Răspunde la aceste schimbări de temperatură prin deschiderea sau închiderea contactelor, care la rândul lor întrerupe alimentarea cu energie a echipamentului, prevenind deteriorarea cauzată de supraîncălzire sau suprasarcină.

Cum funcționează releele termice?

Releele termice funcționează pe principiul expansiunii termice. Componenta centrală a unui releu termic este o bandă bimetală, care este alcătuită din două metale diferite cu rate diferite de dilatare termică, legate între ele. Pe măsură ce temperatura din circuitul electric crește, cele două metale se extind cu viteze diferite, determinând îndoirea sau deformarea benzii bimetalice. Această deformare determină deschiderea sau închiderea contactelor releului, în funcție de aplicație.

Unele relee termice folosesc, de asemenea, un element de încălzire împreună cu banda bimetală. Când apare o condiție de suprasarcină, elementul de încălzire generează căldură, care este apoi transferată pe banda bimetalic, determinând-o să se îndoaie și să activeze contactele releului. Acest design permite o mai mare sensibilitate și precizie în detectarea schimbărilor de temperatură.

Aplicații ale releelor termice

Releele termice sunt utilizate pe scară largă în diverse industrii și aplicații pentru a proteja echipamentele electrice. Unele aplicații comune includ:

● Protectie motor:Prevenirea deteriorării motorului cauzate de supraîncărcări, supraîncălzire sau defecțiuni de fază.

● Protecția transformatorului:Detectarea și prevenirea supraîncălzirii în transformatoare, care poate duce la defectarea și defectarea izolației.

● Protectie la iluminare:Protejarea sistemelor de iluminat de daune cauzate de suprasarcini sau scurtcircuite.

Produse asociate

● Contactoare:Releele termice sunt adesea folosite împreună cu contactoarele pentru a controla alimentarea cu energie a motoarelor.

● Întreruptoare:Combinat cu întrerupătoare pentru a oferi protecție atât la supracurent, cât și la supratemperatura.

● Panouri de control:Integrat în panourile de control pentru mașini și procese industriale.

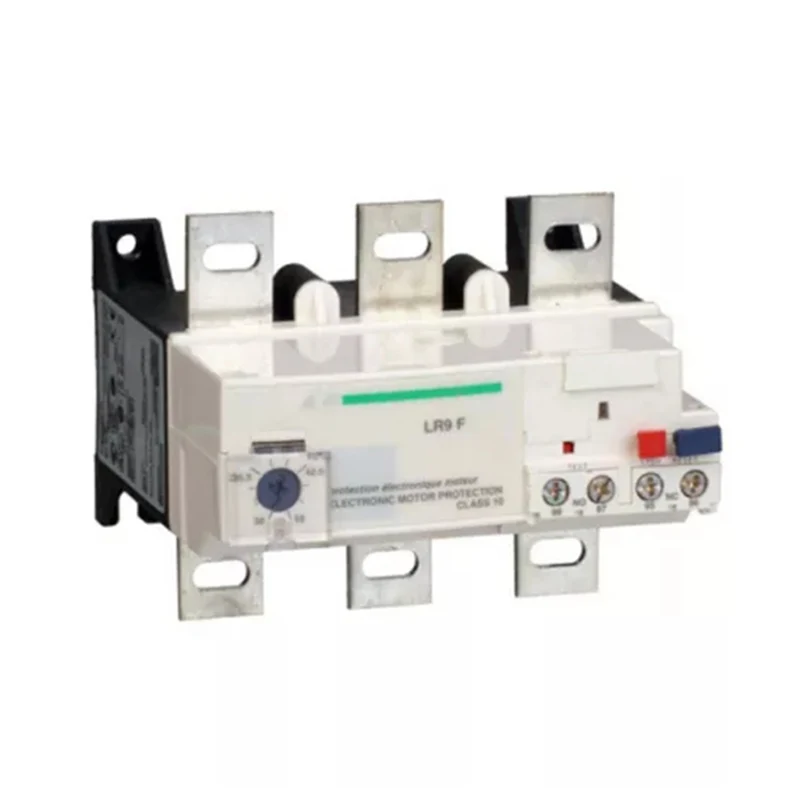

Releu termic de suprasarcină LR9

Producator angro de relee termice de suprasarcina LR9, 32A/690V, interval de setare termica 6,4-32A, clasa de declansare selectabila 5-10-20-30, pentru protectia motoarelor trifazate 3-15KW@400V. Dispozitiv diferențial cu defecțiune de fază și detectarea dezechilibrului de sarcină. Oferă un cadran de reglare termică, butoane pentru testare, oprire și resetare, precum și selector de resetare manuală-automată, comutatoare pentru selectarea clasei de declanșare, un indicator de pavilion și 2 contacte auxiliare 1NO+1NC pentru semnalizarea defecțiunilor. Cu un interval mare de setare termică 6,4-32A, o clasă de declanșare selectabilă 5-10-20-30 și detectarea dezechilibrului de fază, protejează motoarele de la 3 la 11KW@400V. Conectare prin cleme cu șurub, se conectează direct la bornele inferioare ale contactoarelor cu 3 poli LC1D09-D38. Montare pe șină DIN sau fixare cu șuruburi, separat de contactor, cu utilizarea blocului de borne LAD7B205 (se comandă separat). Certificat cu mai multe standarde (IEC, UL, CSA, CCC), conform Green Premium (RoHs/Reach).

Releu termic de suprasarcina JR20

Releele de suprasarcină termică JR20 personalizate China XUCKY Electric sunt potrivite pentru circuite cu AC 50 Hz, tensiuni de până la 660 V și curenți de până la 630 A, pentru a proteja împotriva suprasarcinii, defecțiunii de fază și dezechilibrarea trifazată a motorului AC.
