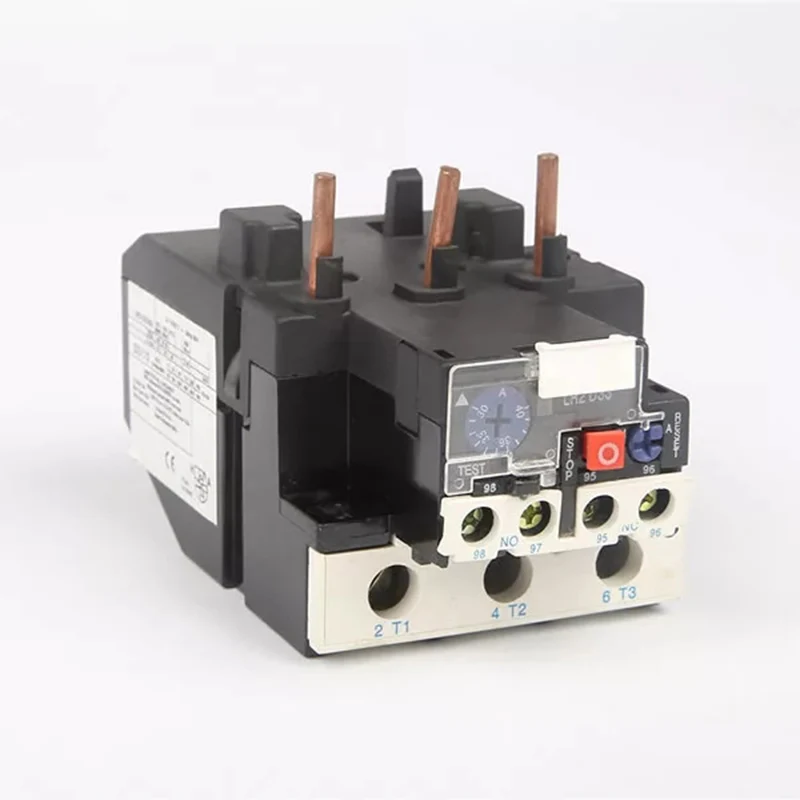

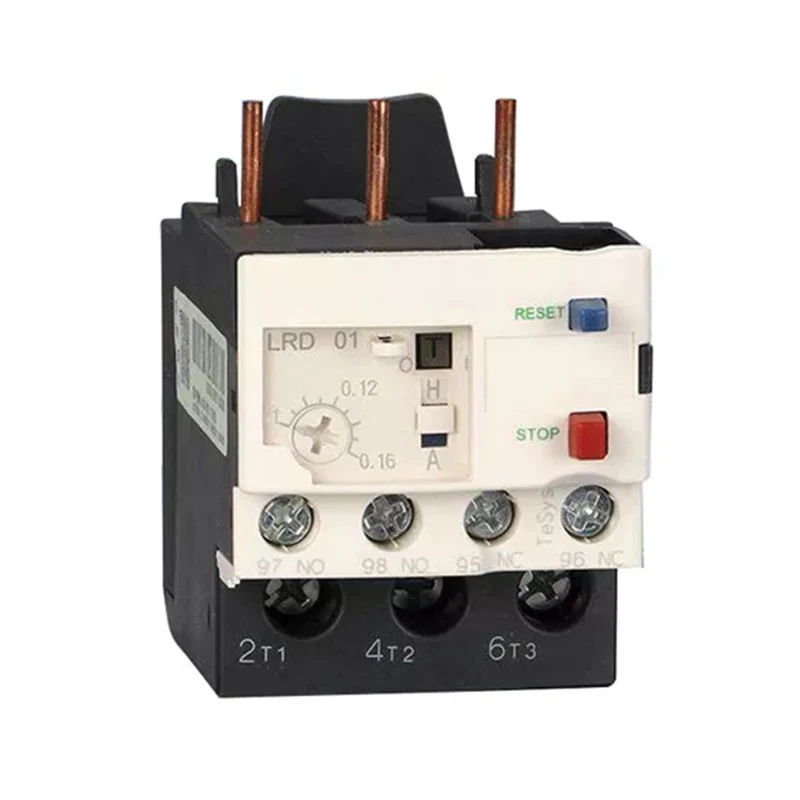

Releu termic de suprasarcina JR20

Releele de suprasarcină termică JR20 personalizate China XUCKY Electric sunt potrivite pentru circuite cu AC 50 Hz, tensiuni de până la 660 V și curenți de până la 630 A, pentru a proteja împotriva suprasarcinii, defecțiunii de fază și dezechilibrarea trifazată a motorului AC.

Trimite o anchetă

Descriere produs

Releele termice de suprasarcină JR20 sunt potrivite pentru circuite cu AC 50 Hz, tensiuni de până la 660 V și curenți de până la 630 A, pentru a proteja împotriva suprasarcinii, defecțiunii de fază și dezechilibrarea trifazată a motorului AC. Cu protecție împotriva defecțiunii de fază, compensare a temperaturii, resetare manuală sau automată, verificare a flexibilității declanșării acțiunii, indicație de declanșare a acțiunii, buton de verificare a deconectarii și alte funcții. Produsele respectă GB14048.4.

Model și semnificație

Condiții normale de lucru și condiții de instalare

Temperatura ambiantă: Valoarea medie nu depășește +35°C în 24 de ore.

Altitudine: nu mai mult de 2000 m.

Condiții atmosferice: Umiditatea relativă nu depășește 50% la +40°C, iar umiditatea relativă mai mare poate fi permisă la temperaturi mai scăzute. De exemplu, 90% la 20°C, trebuie luate măsuri speciale pentru condensul ocazional din cauza schimbărilor de temperatură.

Nivel de poluare: 3 nivele.

Categoria de instalare: Clasa III.

Condiții de instalare: Înclinarea feței de instalare și a verticală nu este mai mare de ±5°.

Pe lângă șuruburile de montare, releul poate folosi și șină standard de 35 mm.

Vibrații de șoc: releul trebuie instalat și utilizat în locuri în care nu există tremurări, șocuri și vibrații semnificative.

Transport, depozitare: Releul nu trebuie să fie supus unui impact puternic și vibrații în timpul transportului și nu trebuie să fie afectat de ploaie sau zăpadă în timpul transportului și depozitării. Releele sunt potrivite pentru transport și depozitare la -25°C ~ +55°C și la +70°C pentru perioade scurte (în 24h).

Caracteristică structurală

Structura internă: inserare combinație sau structură independentă; structură tridimensională, mecanism de acțiune de salt al lamei cu arc de tragere; cu defecțiune de fază și structură de compensare a temperaturii.

Operațiune de instalare: cu inspecție flexibilitate de declanșare acțiune, inspecție de indicare a declanșării acțiunii și deconectare și alte funcții; opțional resetare manuală și resetare automată; contacte auxiliare normal închise și normal deschise izolate și separate

Model	Tensiunea nominală de izolație Ui (V)	Termoelement	Interval de curent nominal (A)	Contactor AC corespunzător
JR20-10	660	1R	0,1~0,13~0,15	CJ20-10
		2R	0,15~0,19~0,23
		3R	0,23~0,29~0,35
		4R	0,35~0,44~0,53
		5R	0,53~0,67~0,8
		6R	0,8~1~1,2
		7R	1,2~1,5~1,8
		8R	1,8~2,2~2,6
		9R	2,6~3,2~3,8
		10R	3,2~4~4,8
		11R	4~5~6
		12R	5~6~7
		13R	6~7,2~8,4
		14R	7~8,6~10
		15R	8,6~10~11,6
JR20-16		1S	3,6~4,5~5,4	CJ20-16
		2S	5,4~6,7~8
		3S	8~10~12
		4S	10~12~14
		5S	12~14~16
		6S	14~16~18
JR20-25		1T	7,8~9,7~11,6	CJ20-25
		2T	11,6~14,3~17
		3T	17~21~25
		4T	21~25~29
JR20-63		1U	16~20~24	CJ20-40 CJ20-63
		2U	24~30~36
		3U	32~40~47
		4U	40~47~55
		5U	47~55~62
		6U	55~63~71
JR20-160		1W	33~40~47	CJ20-100 CJ20-160
		2W	47~55~63
		3W	63~74~84
		4W	74~86~98
		5W	85~100~115
		6W	100~115~130
		7W	115~132~150
		8W	130~150~170
		9W	144~160~176
JR20-250		1X	130~150~170	CJ20-250
JR20-250		2X	167~200~250	CJ20-250
JR20-400		1Y	200~250~300	CJ20-400
JR20-400		2Y	267~335~400	CJ20-400
JR20-630		1Z	320~400~480	CJ20-630
JR20-630		2Z	420~525~630	CJ20-630

Notă: Specificațiile 10R și mai mici din JR20-10 nu includ un dispozitiv de protecție a defecțiunii de fază.

Parametrii de bază ai circuitului auxiliar

Categoria de utilizare	Frecvența nominală	Tensiunea nominală de izolație (Ui)	Tensiune nominală de funcționare (Ue)	Curent nominal de funcționare (Ie)	Curent termic convențional	Contact auxiliar
AC-15	50 Hz	380V	127V	2,83A	6A	NC 95-96
			220V	1,64A
			380V	0,95A
			220V	0,82A	6A	NR 97-98
			380V	0,47A	6A

Caracteristici de funcționare

Nu.	Setarea multiplilor actuali		Timp de acțiune		Stare initiala
Caracteristicile de funcționare atunci când sunt negative fiecare fază este echilibrată
1	1.05		Nicio acțiune în 2 ore		Rece
2	1.2		Acțiune în 2h		Termic (după testul nr. 1)
3	1.5		sub 2 min	＜4min	Termic (după testul nr. 1)
4	7.2		2s＜Tp≤10s	4s＜Tp≤10s	Rece
5	1.0		Nicio acțiune în 2 ore		Rece
6	1.2		Acțiune în 2h		Termic (după testul nr. 5)
7	1.05		Nicio acțiune în 2 ore		Rece
8	1.3		Acțiune în 2h		Termic (după testul nr. 7)
Caracteristicile de funcționare atunci când sunt negative fiecare fază este dezechilibrată
	Orice două faze		A treia faza
1	1.10	0.9	Nicio acțiune în 2 ore		Rece
2	1.15	0	Acțiune în 2h		Termic (după testul nr. 1)

Contur și dimensiunea de instalare

1. Structura și dimensiunea de instalare a JR20-10Z/JR20-16Z/JR20-25Z/JR20-63Z/JR20-160Z

2. Structura și dimensiunea de instalare a JR20-10L/JR20-16L/JR20-25L/JR20-63L/JR20-160L

3. Contur și dimensiunea de instalare a JR20-10GL/JR20-16GL/JR20-25GL/JR20-63GL/JR20-160GL

Releu termic		A	B	C	D	E	F	G	H	K	a	M1	M2	φ
Model	Caracteristică	A	B	C	D	E	F	G	H	K	a	M1	M2	φ
JR20-10	Z	44	77.5	101	57.8		10	4.5	13.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9			M5
JR20-16	Z	44	78	101	71		14	4.5	12.9		32
	L	44	70	101	46		14	4.5	8.9		32	M5
	G	44	70	112	53		14		8.9	5.2		M5
JR20-25	Z	47.5	82.5	117	66		20.5	4.5			32
	L	44	70	117	46		14		8.9	5.5	32	M5
	G	44	70	117	53		14	5.5	8.9	6.5		M5
JR20-63	Z	64	90	117	82		20	5.5			46
	Z	70	90	117	92		28	5.5			46
	L	65	80	117	62		23	5.5			46	M6
	L	65	80	117	62		23				46	M6
	G
	G													7
JR20-160	Z	104	100	152	87.5	87.5	29				37	M6	M8	7
	Z	104	100	152	87.5	87.5	45				37	M6	M8
	L
	L
