Releu termic de suprasarcină LR9

Producator angro de relee termice de suprasarcina LR9, 32A/690V, interval de setare termica 6,4-32A, clasa de declansare selectabila 5-10-20-30, pentru protectia motoarelor trifazate 3-15KW@400V. Dispozitiv diferențial cu defecțiune de fază și detectarea dezechilibrului de sarcină. Oferă un cadran de reglare termică, butoane pentru testare, oprire și resetare, precum și selector de resetare manuală-automată, comutatoare pentru selectarea clasei de declanșare, un indicator de pavilion și 2 contacte auxiliare 1NO+1NC pentru semnalizarea defecțiunilor. Cu un interval mare de setare termică 6,4-32A, o clasă de declanșare selectabilă 5-10-20-30 și detectarea dezechilibrului de fază, protejează motoarele de la 3 la 11KW@400V. Conectare prin cleme cu șurub, se conectează direct la bornele inferioare ale contactoarelor cu 3 poli LC1D09-D38. Montare pe șină DIN sau fixare cu șuruburi, separat de contactor, cu utilizarea blocului de borne LAD7B205 (se comandă separat). Certificat cu mai multe standarde (IEC, UL, CSA, CCC), conform Green Premium (RoHs/Reach).

Trimite o anchetă

Descriere produs

Releele termice de suprasarcină LR9 sunt potrivite în special pentru condițiile de funcționare ale motoarelor.

Acestea oferă protecție împotriva:

suprasarcină termică a circuitelor trifazate sau monofazate echilibrate sau dezechilibrate; defecțiune de fază și dezechilibru mare de fază, timpi prelungiți de pornire, stare prelungită a rotorului blocat.

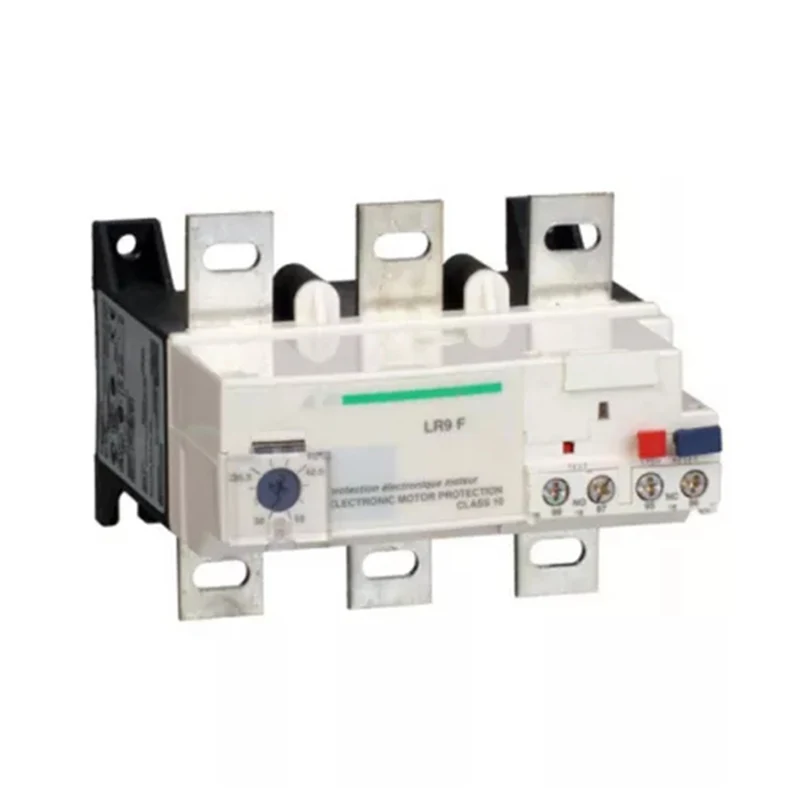

Releele electronice de protecție LR9 sunt montate direct sub contactorul de tip LC1 F. Acestea acoperă o gamă de la 30 la 630 A, în opt evaluări.

Setările pot fi blocate prin sigilarea capacului de protecție transparent. Butonul Areset este montat pe partea frontală a releului.

Sunt disponibile două versiuni:

versiune simplificată: clasa 10: LR9*3**, clasa 20: LR9 *5**,

versiune completă: clasa 10, 10 A sau clasa 20, selectabilă, conformă cu

EN 60947-4-1: LR9**.

Această ultimă versiune include o funcție de alarmă care face posibilă prevenirea declanșării prin descărcarea sarcinii.

Versiune simplificată: clasa 10 sau 20

Curentul nominal sau scala curentului nominal (A)	aM(A)	gG(A)	Model de contactor	Model
clasa 10
30~50	50	80	F115- F185	LR9-5357
48~80	80	125	F115- F185	LR9-5363
60~100	100	200	F115- F185	LR9-5367
90~150	160	250	F115- F185	LR9-5369
132~220	250	315	F185- F400	LR9-5371
200~330	400	500	F225- F505	LR9-7375
300~500	500	800	F225- F500	LR9-7379
380~630	630	800	F400- F630 F800	LR9-7381
clasa 20
30~50	50	80	F115- F185	LR9-5557
48~80	80	125	F115- F185	LR9-5563
60~100	100	200	F115- F185	LR9-5567
90~150	160	250	F115- F185	LR9-5569
132~220	250	315	F185- F400	LR9-5571
200~330	400	500	F225- F500	LR9-7575
300~500	500	800	F225- F500	LR9-7579
380~630	630	800	F400-F630 F800	LR9-7581
