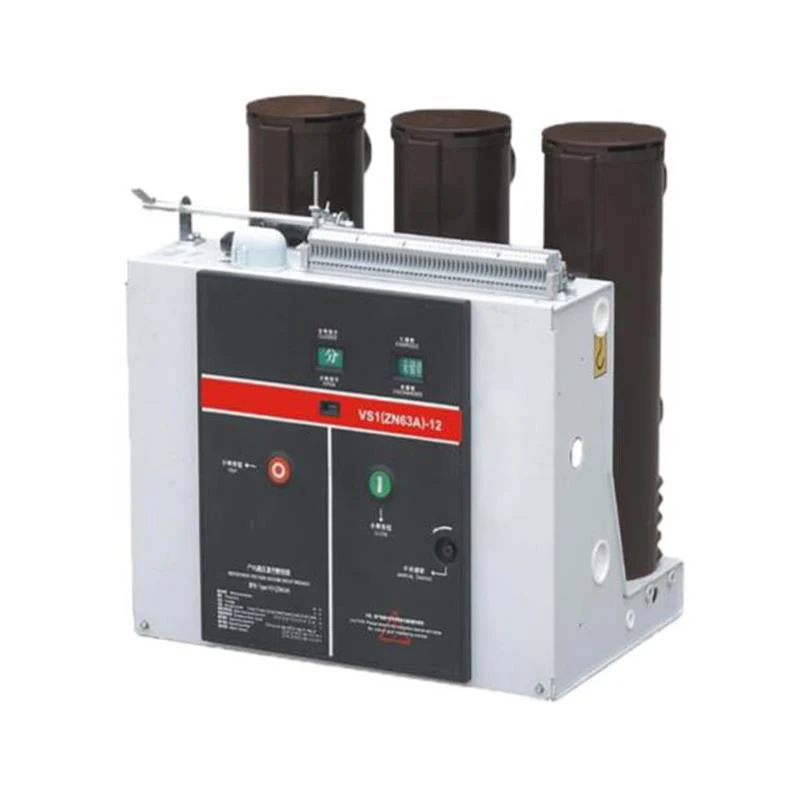

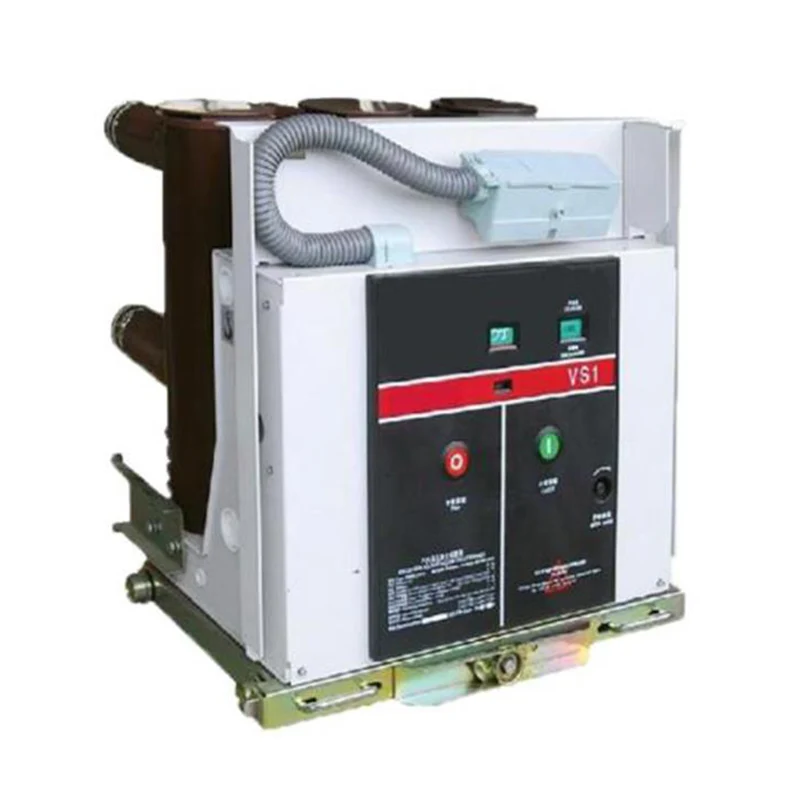

ZN63A-12 Întrerupător de circuit de înaltă tensiune pentru interior

Întrerupătorul de circuit în vid de înaltă tensiune de interior ZN63A-12 este un echipament de interior cu AC trifazic 50Hz și tensiune nominală de 12kV, care poate fi utilizat pentru controlul și protecția instalațiilor electrice din întreprinderile industriale și miniere, centrale electrice și substații și este potrivit pentru locuri de operare frecvente.

Întrerupătorul de circuit cu vid de tensiune poate fi acționat frecvent și are capacitatea de a întrerupe și reînchide de mai multe ori. Produsul este proiectat ca structură de asamblare față-spate, nu numai că poate fi folosit ca unitate de instalare fixă, dar poate fi folosit și ca unitate de cărucior de mână prin echiparea cu șasiu și are o funcție de interblocare fiabilă.

Întrerupătorul ZN63A 12KV îndeplinește standardele: GB/T1984 și JB/T3855.

ZN63A-12 întrerupător de circuit de înaltă tensiune pentru interior produs de TAIXI Electric este a cincea generație de întrerupător de circuit de înaltă tensiune pentru interior VS1. Are funcție de interblocare fiabilă și poate fi operat frecvent. Are capacitatea de a rupe și reînchide de mai multe ori. Întrerupătorul de circuit în vid de înaltă tensiune de interior este compus din mecanismul de acționare și camera de stingere a arcului, care poate fi folosit ca unitate de instalare fixă ​​sau ca cărucior separat echipat cu un cărucior șasiu.

Model și semnificație

Stare de functionare

1. Temperatura aerului ambiant: -15~+40℃

2. Altitudine: ≤2000m

3. Umiditate: valoare medie zilnică ≤95%，Valoare medie lunară ≤90%;

4. Presiunea vaporilor de apă: Valoarea medie zilnică ≤2.2kPa; Valoarea medie lunară ≤1,8kPa

5. Șocul extern și cutremurul ar putea fi neglijate

6. Nu operați în locuri care sunt supuse prafului, smogului, gazelor corozive/inflamabile, vaporilor și poluării cu sare.

Specificatii tehnice

1. Specificația principală și parametrul tehnic

2. Parametrii mecanici ai întreruptorului de circuit în vid de înaltă tensiune de interior după asamblare și reglare

3. Parametrii tehnici ai bobinelor de deschidere și închidere

4. Parametrii tehnici ai motorului de stocare a energiei

Motorul de stocare a energiei adoptă un motor DC cu magnet permanent, tensiunea de funcționare permite alimentarea cu curent alternativ și continuu

Structura și caracteristicile produsului

1. Întrerupător de vid

Întrerupătorul de circuit de 12KV este echipat cu un întrerupător de vid de tip ceramică sau sticlă de etanșare intermediară, utilizează material de contact cupru-crom, structură de contact în câmp magnetic în formă de cupă, rata de uzură electrică de contact este mică, durata de viață electrică este lungă și tensiunea de rezistență nivelul contactului este ridicat, rezistență dielectrică stabilă, viteza de recuperare a arcului este rapidă, nivelul de interceptare este scăzut și capacitatea de rupere este puternică.

2. Structura de ansamblu

Structura generală a întreruptorului de circuit de înaltă tensiune de interior adoptă mecanismul de operare și aranjamentul față-spate al camerei de stingere a arcului. Partea principală a circuitului este pentru o structură de tip podea trifazată. Întrerupătorul în vid este instalat vertical într-un tub izolator tubular. Butoiul de izolație este realizat din rășină epoxidice și este turnat prin proces APG, deci este deosebit de rezistent la fluaj. Acest design structural reduce foarte mult acumularea de praf pe suprafața camerei de stingere a arcului, nu numai că poate preveni deteriorarea întreruptorului în vid de factori externi, dar poate asigura și o rezistență ridicată la efectul de tensiune chiar și în mediul de căldură umedă și poluare grava.

Calea curentului din circuitul principal atunci când întrerupătorul de circuit de 12 KV este în poziția de închidere:

Scaunul de ieșire superior 28 este fixat de suportul superior 27 de pe camera de stingere a arcului de contactul static din interiorul camerei de stingere a arcului în vid, prin contactul mobil și clema conductorului său conectat și este conectat ușor la suportul inferior 30 și scaunul de evacuare inferior 32 . Funcționarea întreruptorului de circuit în vid de înaltă tensiune de interior și contactul contactelor sunt realizate de tija de izolație 34 și arcul interior 33 prin intermediul sistemului de biela interior de întrerupător de circuit de înaltă tensiune de vid.

Întrerupătorul este echipat cu un capac cilindric izolator la praf la fiecare nivel de curent. Nu este necesar să eliminați curentul nominal de 1250A și mai jos în timpul utilizării efective și trebuie eliminat atunci când curentul nominal este de 1600A sau mai mult.

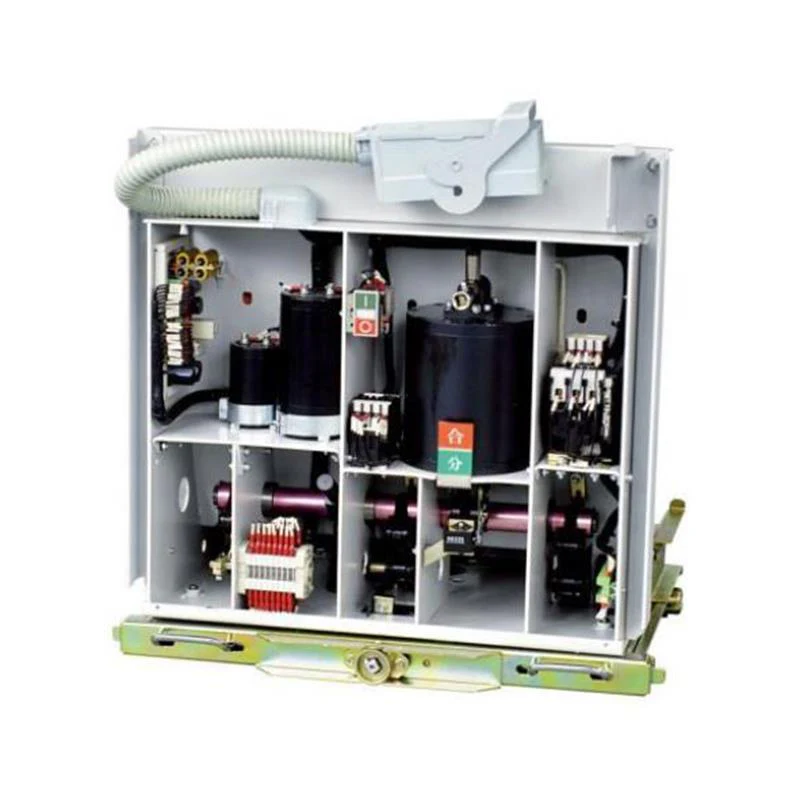

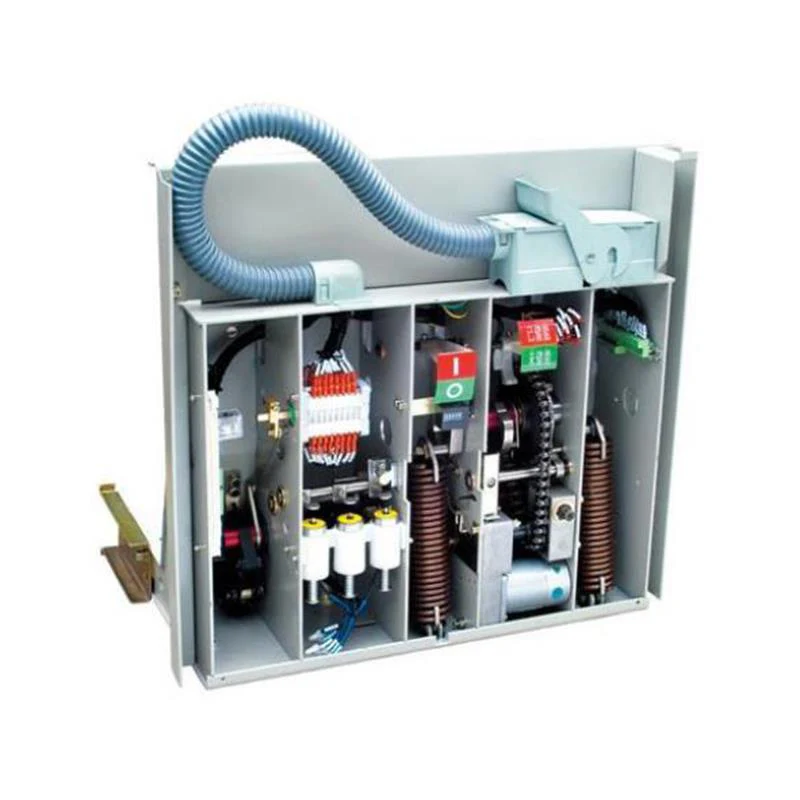

3. Mecanism de operare

Mecanismul de acționare este un mecanism de operare de stocare a energiei cu arc aranjat în plan, care are o funcție de stocare manuală a energiei și o funcție de stocare a energiei electrice. Mecanismul de acționare este plasat în cutia mecanismului în fața camerei de stingere a arcului. Cutia de mecanism a întreruptorului de circuit de 12KV este folosită ca cadru al mecanismului de acționare simultan. Cutia mecanismului este împărțită în patru plăci de despărțire din mijloc în cinci spații de asamblare, timp în care sunt instalate părțile de stocare și stocare a energiei, partea de transmisie, partea de declanșare și respectiv partea tampon. Partea frontală este echipată cu îmbinare, buton ON-OFF, orificiu de funcționare manual pentru stocarea energiei, indicator de stare de stocare a arcului și indicator ON-OFF. În acest fel, camera de stingere a arcului și mecanismul formează un întreg pentru a le face pe cele două mai consistente, pentru a reduce legătura de transmisie intermediară inutilă, a reduce consumul de energie și zgomotul și pentru a face funcționarea întreruptorului de 12KV mai fiabilă.

4. Întrerupătorul de circuit de 12KV are avantajele unei durate lungi de viață, întreținere simplă, fără poluare, fără risc de explozie, zgomot redus și altele asemenea și este mai potrivit decât condițiile de operare frecvente și alte condiții dure de lucru. Întrerupătorul de circuit de 12KV poate fi încărcat într-un aparat de comutație de tip cărucior de mână, poate fi folosit și pentru aparatul de comutare fix.

Principiul de funcționare

1. Principiul stingerii arcului

Întrerupătorul de circuit de 12KV folosește o cameră de stingere a arcului cu vid și mediu izolator și are un grad de vid foarte mare. Când contactele mobile și statice sunt separate electric sub acțiunea mecanismului de acționare, se va genera arcul între contacte. Datorită structurii speciale a contactului, în spațiul de contact este generat și un câmp electromagnetic adecvat, care promovează difuzia arcului și distribuie uniform arcul pe suprafața contactului pentru a arde pentru a menține o tensiune scăzută a arcului. Când curentul este zero în mod natural, ionii reziduali, electronii și vaporii de metal se pot recombina sau condensa pe suprafața contactului și a scutului în timpul microsecundelor, astfel încât rezistența dielectrică a fracturii camerei de stingere a arcului să fie recuperată. rapid, stingi arcul și obții ruperea.

2. Stocarea energiei

Energia necesară pentru a închide întrerupătorul de circuit de înaltă tensiune din interior este furnizată de acumulatorul de energie cu arc de închidere. Stocarea energiei poate fi realizată de un motor extern de antrenare sau manual de mânerul de stocare a energiei.

Operațiunea de stocare a energiei: Cuplul de ieșire electric al motorului de stocare a energiei fixat pe cadru este condus de rulmentul unidirecțional al arborelui de ieșire al motorului sau mânerul de stocare este introdus în orificiul de stocare manuală a energiei pentru a se agită în sensul acelor de ceasornic, iar roata dințată este rotit prin angrenajul melcat și melcat. Apoi, roata lanțului este antrenată de lanț pentru a se roti. Când pinionul se rotește, glisorul de pe roata motoare a știftului angrenajului antrenează arborele de stocare a energiei să se rotească.

Și prin arcul de închidere a tensionării celor două brațe laterale pentru stocarea energiei. Când este atinsă poziția de stocare a energiei, bara limită de pe cadru apasă în jos cursorul, astfel încât arborele de stocare a energiei este deconectat de la sistemul de transmisie al pinionului, iar energia de stocare menține roata pentru a ține rola. În același timp, poziția de stocare a energiei este păstrată și indicatorul de stocare a energiei este răsturnat de panoul de apelare de pe arborele de stocare a energiei. Se afișează semnul de stocare a energiei, iar comutatorul de cursă este comutat pentru a întrerupe alimentarea cu energie a motorului de stocare a energiei. În acest moment, întrerupătorul de circuit de vid de înaltă tensiune din interior este în pregătire pentru închidere.

3. Operatie de inchidere

După ce mecanismul stochează energie, dacă se primește semnalul de închidere, solenoidul de închidere va acționa sau va apăsa butonul de închidere pentru a menține în rotație arborele de stocare a energiei, acționează penseta pentru a elibera rola, eliberează stocarea de energie și arcul de închidere eliberează energie, astfel încât arborele de stocare a energiei și cama de pe arbore să se rotească în sensul acelor de ceasornic. Prin rotirea brațului, placa de transmisie antrenează tija de tracțiune izolată pentru a conduce contactul mobil în poziția de închidere și comprimă arcul de contact pentru a menține presiunea de contact necesară contactului.

După terminarea operațiunii de închidere, poziția închis este menținută de perdeaua de închidere și de jumătatea arborelui. În același timp, indicatorul de stocare a energiei, comutatorul de cursă de stocare a energiei este resetat, circuitul de alimentare a motorului este conectat, iar placa indicatoare ON-OFF afișează marcajul „închidere”, dacă sursa externă de alimentare este pornită, intră. starea de stocare a energiei din nou.

Notă: atunci când întrerupătorul de circuit de 12KV este în stare de închidere sau dispozitivul de blocare este selectat și sursa de alimentare externă și întrerupătorul de circuit de 12KV de tip cărucior de mână nu sunt conectate în procesul de propulsie, operația de închidere nu poate fi efectuată.

4. Operațiune de deschidere

După terminarea operației de închidere, odată recepționat semnalul de deschidere sau apăsat butonul de deschidere, acționează electromagnetul de declanșare a deschiderii sau electromagnetul de declanșare la supracurent, astfel încât restricția semiarbei de pe frâna de închidere este eliberată. Contactele statice și dinamice ale camerei de stingere a arcului sunt separate prin energia stocată în arcurile de contact și în deschidere, iar operațiunea este efectuată. În procesul de post deschidere, tamponul hidraulic absoarbe energia rămasă în timpul procesului de deschidere și limitează poziția de deschidere.

Placa indicatoare pornit-oprit arată marcajul „Deschis”, în același timp, contorul este tras pentru a realiza contorizarea, întrerupătorul principal auxiliar este comutat de legătura de acționare.

Eroare de protecție la interblocare

1. După finalizarea operațiunii de închidere a întreruptorului de circuit de înaltă tensiune de interior, placa de îndoire cu interblocare de închidere se mișcă în jos pentru a închide placa de îndoire de închidere și ține placa de îndoire de închidere pe arbore, iar întrerupătorul nu poate fi închis din nou când întrerupătorul este închis. nedeschis.

2. După închiderea întreruptorului, dacă semnalul electric de închidere nu este eliminat la timp, circuitul intern de control anti-declanșare al întreruptorului de circuit de înaltă tensiune de interior va întrerupe circuitul de închidere pentru a preveni reînchiderea multiplă. 3. Atunci când întrerupătorul de circuit de tip cărucior de mână nu a atins poziția experimentală sau poziția de lucru, placa de îndoire interblocată închide știftul în timpul declanșării de închidere, iar întrerupătorul de circuit de înaltă tensiune din interior nu va fi închis pentru a împiedica întrerupătorul de circuit să intre în zona de încărcare în stare de închidere.

4. După ce întrerupătorul de circuit de vid de înaltă tensiune de interior de tip cărucior de mână este închis în poziția de lucru sau în poziția de testare, mecanismul de blocare cu role va bloca placa, iar căruciorul de mână nu se va putea mișca pentru a preveni tragerea sau împingerea zonei de încărcare în interior. starea de închidere.

5. Dacă este selectată blocarea electrică de închidere, operația de închidere manuală este împiedicată atunci când puterea de control secundară este pornită.

Notă: Consumul de putere la închidere este de 4,5 W și poate fi funcționat în mod normal la 0,8-1,1 ori tensiunea nominală.

Instalare, utilizare și întreținere

■ Instalare:

1. Întrerupătorul de circuit de 12KV poate fi instalat fie ca unitate fixă, fie ca unitate cărucior cu șasiu.

2. Când ridicați întrerupătorul de circuit, cârligul ar trebui să fie agățat de orificiul de ridicare de pe întrerupătorul de circuit de înaltă tensiune de interior. La mișcare, brațele de contact superioare și inferioare nu trebuie supuse forței, în același timp, întrerupătorul nu trebuie supus la vibrații mari de șoc.

3. Întrerupătorul de circuit de 12KV ar trebui să coopereze cu cabinetul să coopereze și să funcționeze.

o. Șuruburile de conectare dintre intrarea și ieșirea întreruptoarelor fixe și magistrala circuitului principal trebuie strânse pentru a asigura un contact bun.

b. Întrerupătorul de circuit de înaltă tensiune de interior de tip cărucior de mână este împins în dulap cu vagonul special de transport. Când întrerupătorul de circuit intră în poziția de testare/izolare, placa de blocare a mașinii șasiului și corpul dulapului ar trebui să fie bine potrivite.

c. Introduceți mânerul special în orificiul de operare al șasiului și rotiți în sensul acelor de ceasornic pentru a avansa și în sens invers acelor de ceasornic pentru a ieși. Întrerupătorul de circuit de 12KV poate fi împins sau ieșit doar în deschidere. Cursa de propulsie a căruciorului întrerupător este de 200 mm.

d. Întrerupătorul de circuit de tip cărucior de mână 12KV poate efectua operația de deschidere și închidere doar în poziția de testare și în poziția de lucru. Când se află în starea de închidere, căruciorul întreruptorului nu poate fi deplasat.

4. Conectați corect circuitul de comandă, schema circuitului intern a întreruptorului de circuit de vid de înaltă tensiune de interior (vezi Figura 5 până la Figura 8 pentru detalii).

■ Utilizare:

Operare de stocare a energiei

o. Stocare manuală a energiei: Introduceți mânerul dedicat pentru stocarea energiei în orificiul de stocare manuală a energiei în sensul acelor de ceasornic. După ce stocarea energiei este la locul său, indicatorul de stocare a energiei arată că a stocat energie.

b. Stocarea motorizată a energiei: Porniți puterea de funcționare a motorului de stocare a energiei și motorul va stoca automat energia. După ce stocarea energiei este instalată, circuitul de stocare a energiei motorului este oprit automat, iar indicația de stocare a energiei arată că a stocat energie.

2. După închiderea și deschiderea comutatorului, după ce stocarea energiei este finalizată, apăsați manual butonul „Închidere” sau porniți puterea de control pentru a face ca solenoidul de închidere să acționeze, adică închiderea poate fi realizată; când întrerupătorul este deschis, apăsați manual „Breaker” Deschiderea solenoidului sub-portă poate fi realizată prin apăsarea unui buton sau pornirea sursei de alimentare de control.

3. Operatorul ar trebui să înțeleagă structura întreruptorului de circuit de vid de înaltă tensiune de interior, să citească cu atenție instrucțiunile produsului și să-l opereze corect conform specificațiilor.

■ Întreținere:

1. Datorită utilizării dispozitivului de întrerupere în vid pentru întrerupătorul de circuit de înaltă tensiune de interior, se folosesc rulmenți de alunecare special și unsori cu acțiune lungă, astfel încât corpul principal al întreruptorului nu necesită întreținere în condiții normale de utilizare, dar din cauza diferenței în mediul de utilizare, produsul trebuie încă să fie în funcțiune. Efectuați următoarea întreținere în mod regulat.

o. Praful și murdăria de pe suprafața întreruptorului de circuit de 12KV sunt curățate în funcție de mediu. Ștergeți suprafața izolației cu o cârpă uscată, apoi îndepărtați orice contaminare cu o cârpă de mătase umezită cu detergent.

b. Izolați întrerupătorul de circuit de înaltă tensiune din interior cel puțin o dată pe an pentru a verifica dacă întrerupătorul de vid are scurgeri sau dacă rezistența izolatorului este redusă. Dacă există vreo anomalie, aceasta trebuie tratată sau înlocuită la timp.

c. Când întrerupătorul este inactiv pentru o perioadă lungă de timp, partea activă a întreruptorului de 12KV poate fi blocată. Prin urmare, întrerupătorul de circuit de 12KV va fi operat cel puțin o dată pe an (inclusiv de 5 ori fiecare pentru stocarea energiei și operațiunile de închidere și deschidere).

d. Pentru întrerupătorul de circuit cu vid de înaltă tensiune din interior, utilizat frecvent, uzura pieselor mobile din mecanismul de acționare trebuie verificată frecvent și, dacă este necesar, părțile mobile pot fi umplute cu ulei lubrifiant. Pentru a preveni accidentele, lucrările de întreținere trebuie efectuate atunci când întrerupătorul de circuit de înaltă tensiune din interior este într-o stare în care întrerupătorul nu este depozitat.

Defecte și cauze comune

Contur și dimensiune de instalare

Contur și dimensiunea de instalare a ZN63A-12 cu dulap de 650 mm

Figura 1. Tip de etanșare tip cărucior de mână

Figura 2. Cărucior de mână de tip comun

Figura 3 Tip de etanșare de tip fix

Notă: dimensiunile prezentate în paranteze sunt pentru curentul nominal mai mare de 1600A.

Figura 4. Tip fix tip comun

Figura 5 Tip de etanșare tip cărucior de mână

Figura 6

Figura 7

Diagrama schematică secundară

Figura 8 Schema schematică secundară electrică internă a VCB fix ZN63A-12 (fără electromagnet de blocare)

Notă: L trebuie să fie scurtcircuitat când AC110V sau DC110V.

Fig. 9 ZN63A-12 întrerupător de circuit în vid de tip fix (cu electromagnet de blocare)

Notă: L trebuie să fie scurtcircuitat când AC110V sau DC110V.

Fig. 10 ZN63A-12 întrerupător de circuit în vid de tip cărucior de mână (fără electromagnet de blocare)

Notă: L trebuie să fie scurtcircuitat când AC110V sau DC110V.

Fig. 11 ZN63A-12 întrerupător de circuit în vid de tip cărucior de mână (cu electromagnet de blocare)

Notă: L trebuie să fie scurtcircuitat când AC110V sau DC110V.

Serviciu post-vânzare

1. Perioada de garanție pentru toate produsele vândute de compania noastră este de un an. Întreținerea gratuită este asigurată în perioada de garanție. Compania îl va repara și înlocui în conformitate cu prevederile detaliate ale garanției (cu excepția defecțiunilor sau daunelor cauzate de factori umani sau de fenomene naturale irezistibile. ).

2. După primirea notificării de reparație, vom ajunge la fața locului în termen de șapte zile lucrătoare și vom rezolva problema.

3. Utilizatorul poate consulta telefonic problemele tehnice relevante și poate obține o soluție clară.

4. Atunci când eșecul de performanță în timpul utilizării normale, compania promite serviciul de garanție de mai sus.

5. În perioada de garanție vor fi implementate următoarele condiții pentru serviciile de întreținere plătite;

o. Daune cauzate de fenomene naturale provocate de om sau irezistibile;

b. Defecțiune sau deteriorare din cauza funcționării necorespunzătoare;

c. Eșec sau deteriorare din cauza modificării, dezasamblarii sau asamblarii produsului.

Informații de comandă

Vă rugăm să indicați următoarele articole la comandă:

o. Modelul întreruptorului și cantitatea de comandă;

b. Tensiunea nominală, curentul nominal și curentul nominal de rupere în scurtcircuit;

c. Tensiunea nominală de funcționare a motorului de stocare a energiei și a bobinei de deschidere-închidere;

d. Numărul de bobine de declanșare la supracurent și valoarea curentului de declanșare;

e. Denumiri și cantități de piese de schimb;

f. Dacă utilizatorul are cerințe necunoscute sau speciale, vă rugăm să contactați producătorul.
