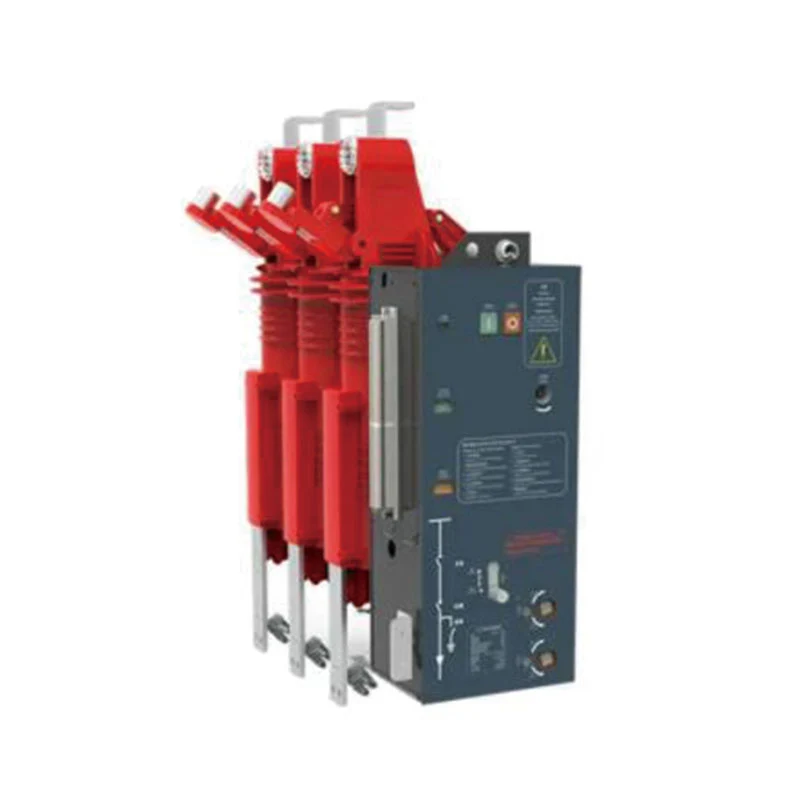

VEF-12GD Întrerupător de circuit în vid cu poziție de lucru de tip 3 pentru instalare laterală

XUCKY Electric este un producător și exportator lider din China, specializat în întrerupător de circuit cu vid în poziție de lucru VEF-12GD. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

Integrat, montaj lateral, cu întrerupător, cu întrerupător de împământare (pământare superioară/inferioară), mecanism de interblocare integrat miniaturizat

● 12KV, 630~1250A, 20~31,5KA

● Pentru lățimea dulapului 500mm

● Tehnologie patentată

● Tehnologie de etanșare solidă

● Terminal de ieșire cu senzor de afișare încărcat fără contact

● Reglarea blocului ușii dulapului este liberă

◆ Descrierea tipului

◆ Utilizați mediul

Mediu de utilizare normal

● Temperatura ambiantă: -15~40℃, temperatura medie zilnică ≤+35℃;

● Umiditate: Valoarea medie a umidității relative măsurată în 24 de ore este ≤95%; valoarea medie a presiunii vaporilor de apă măsurată în 24 de ore este ≤2,2 kpa; valoarea medie a umidității relative este <90%; valoarea medie a presiunii lunare a vaporilor de apă este <1,5 kpa;

● Altitudine ≤1000m;

● Radiația soarelui poate fi ignorată;

● Vibrațiile din exteriorul aparatului de distribuție și al echipamentului de control pot fi ignorate;

● Aerul înconjurător nu este poluat semnificativ cu praf, fum, gaze corozive sau inflamabile, abur sau fum.

◆ Structură

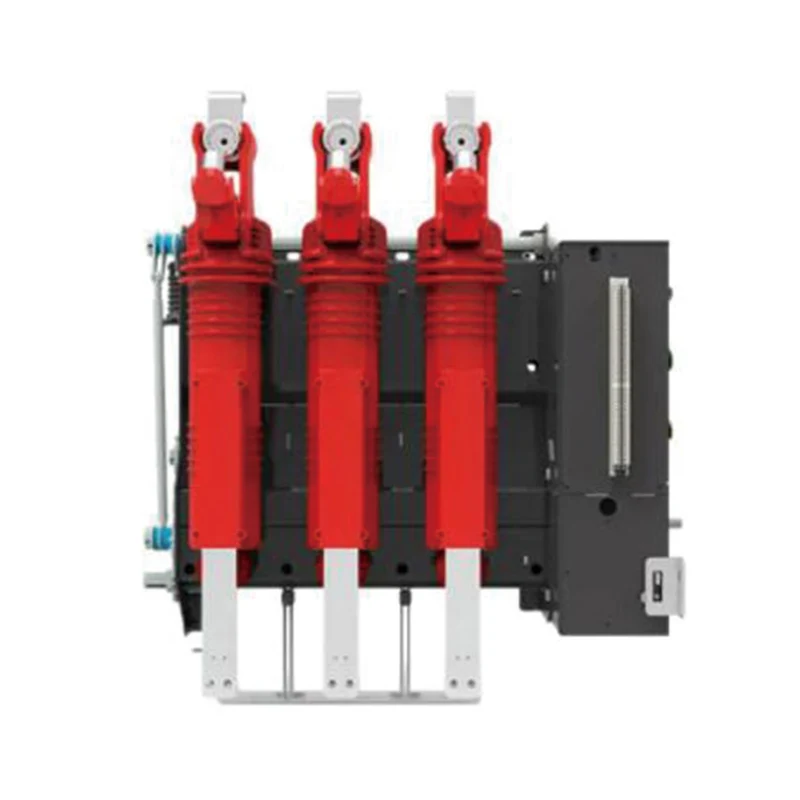

Circuitul principal al întreruptorului cu vid din poziția de lucru de tip 3 cu instalare laterală seria VEF-12GD este aranjat longitudinal. Partea superioară este întrerupătorul de deconectare, partea din mijloc este întrerupătorul de circuit în vid, iar partea inferioară este întrerupătorul de împământare. Mecanismul de acționare, mecanismul întrerupător și mecanismul de interblocare sunt situate în partea din față a comutatorului. Comutatorul poate fi instalat invers.

● Siguranță și stâlp încorporat excelent

Fiabilitate ridicată, performanță stabilă de izolare, structură mai puternică, miniaturizare, fără întreținere, mai ecologic și rezistență mecanică ridicată.

● Deconectarea vizuală a contactelor deschise

Întrerupător rotativ de deconectare cu contacte vizibile deschise după deschidere.

● Mecanism de operare modular

Întrerupătorul adoptă un mecanism de operare modular, care poate fi înlocuit sau revizuit independent și are o bună interschimbabilitate. Poate fi operat manual sau poate fi operat prin stocare de energie AC sau DC pentru a realiza controlul de la distanță.

● Funcționare pas cu pas cu trei arbori, interblocare mecanică fiabilă

Întrerupătorul, întrerupătorul de circuit și întrerupătorul de împământare sunt acționate, respectiv, pe un singur arbore și există o interblocare mecanică forțată între cei 3 arbori pentru a preveni funcționarea greșită.

● Capătul cablului de ieșire cu senzor de afișare încărcat fără contact

Fără capacitate, folosind tehnologie de inducție fără contact, sigură și fiabilă.

● Ușa dulapului și întrerupătorul de împământare sunt proiectate cu o structură de interblocare fiabilă

Pentru a asigura siguranța operatorului, ușa dulapului fără reglaj cu bloc de ușă a dulapului.

◆ Principalii parametri tehnici
