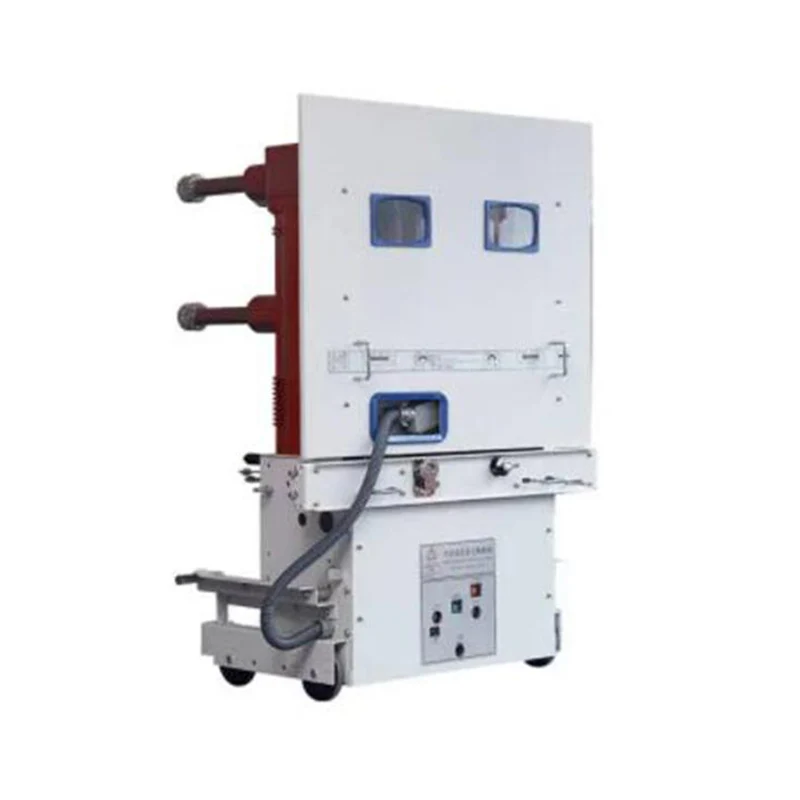

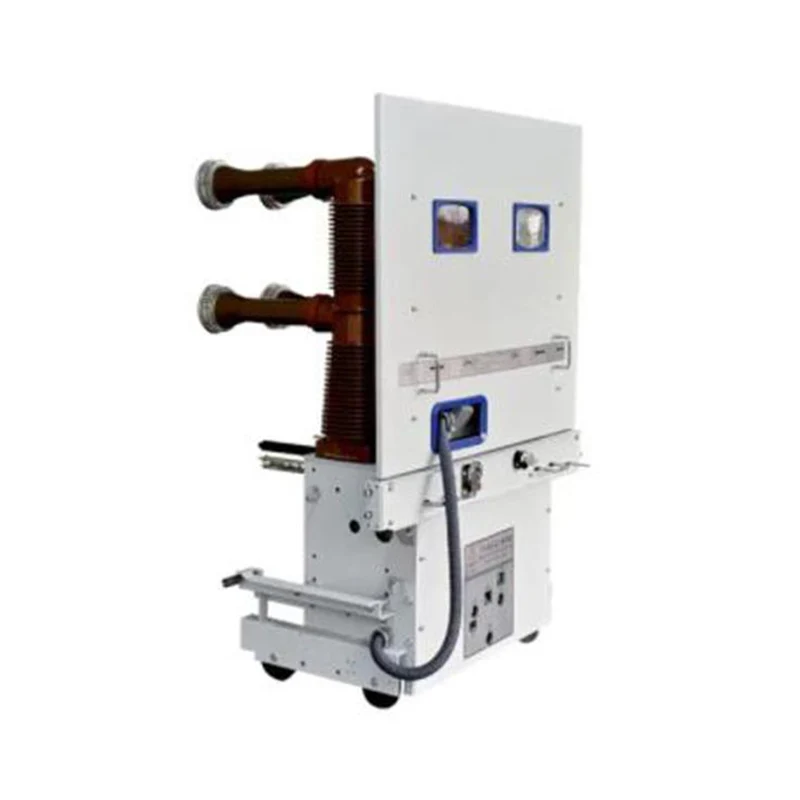

Seria ZN85-40.5 întrerupător de circuit de înaltă tensiune pentru interior

Întrerupătorul de circuit în vid de înaltă tensiune din seria ZN85-40.5 este un echipament de comutator interior trifazat AC 50Hz 40.5kV.
♦ Mod de instalare: tip retractabil;
♦ Mecanism de acţionare: mecanism de acţionare cu arc;
♦ Tip stâlp: stâlp asamblat, stâlp încorporat;
♦ Aplicație: aparat de comutație KYN61-40.5.
♦ Mufă secundară: 58 pini, 64 pini.

Trimite o anchetă

Descriere produs

XUCKY Electric este un producător și exportator lider din China, specializat în întrerupătoare de circuit de înaltă tensiune pentru interior din seria ZN85-40.5. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

ZN85-40.5 întrerupătorul de circuit în vid HV de interior este un echipament de comutator interior trifazat AC 50Hz 40.5kV.

♦ Mod de instalare: tip retractabil;

♦ Mecanism de acţionare: mecanism de acţionare cu arc;

♦ Tip stâlp: stâlp asamblat, stâlp încorporat;

♦ Aplicație: aparat de comutație KYN61-40.5.

♦ Mufă secundară: 58 pini, 64 pini.

Condiții de mediu

♦ Temperatura ambiantă: -15r~+40r;

♦ Altitudine: <1000m;

♦ Umiditate relativă: medie zilnică <95%, medie lunară <90%;

♦ Intensitatea cutremurului: nivel <8;

♦ Locuri fără incendiu, pericol de explozie, murdărie gravă, coroziune chimică, precum și vibrații intense.

Principalii parametri tehnici

Nu	Articol	Unitate	Valoare
1	Tensiune nominală	kV	40.5
2	Curent nominal	A	1250 1600, 2000, 2500
3	Curent nominal de întrerupere a scurtcircuitului	kA	25, 31,5
4	curent dinamic (vârf)		63, 80
5	curent de stabilitate termică 4s		25, 31,5
6	Curent nominal de scurtcircuit (vârf)		63, 80
7	Numărul nominal de întrerupere a curentului de scurtcircuit	Times	20
8	Secvență de operare nominală		O-0,3s-CO-180s-CO
9	Tensiune de rezistență la frecvența de alimentare de 1 min	kV	95
10	Tensiune nominală de rezistență la impulsul fulgerului	kV	185
11	Durata de viata mecanica	Times	10000
12	Curent nominal de comutare a unui singur condensator	A	630
13	Curentul nominal al băncii de condensatoare back-to-back	A	400
14	Tensiunea nominală a motorului de stocare a energiei	V	AC/DC 220/110
15	Puterea motorului de stocare a energiei	W	≤230
16	Timp de stocare a energiei	s	≤15
17	Tensiunea nominală a bobinei de închidere/deschidere	V	DC 220/110
18	Curentul nominal al bobinei de închidere/deschidere	A	1,05 (110 V) 0,96 (220 V)
19	Distanța între contactele deschise	mm	20±2
20	Contact de călătorie	mm	7,5±1,5
21	Asincronism trifazat de deschidere și închidere	Domnișoară	≤2
22	Ora de respingere a închiderii contactului	Domnișoară	≤3
23	Rezistența circuitului principal (nu include brațul de contact)	mΩ	≤40
