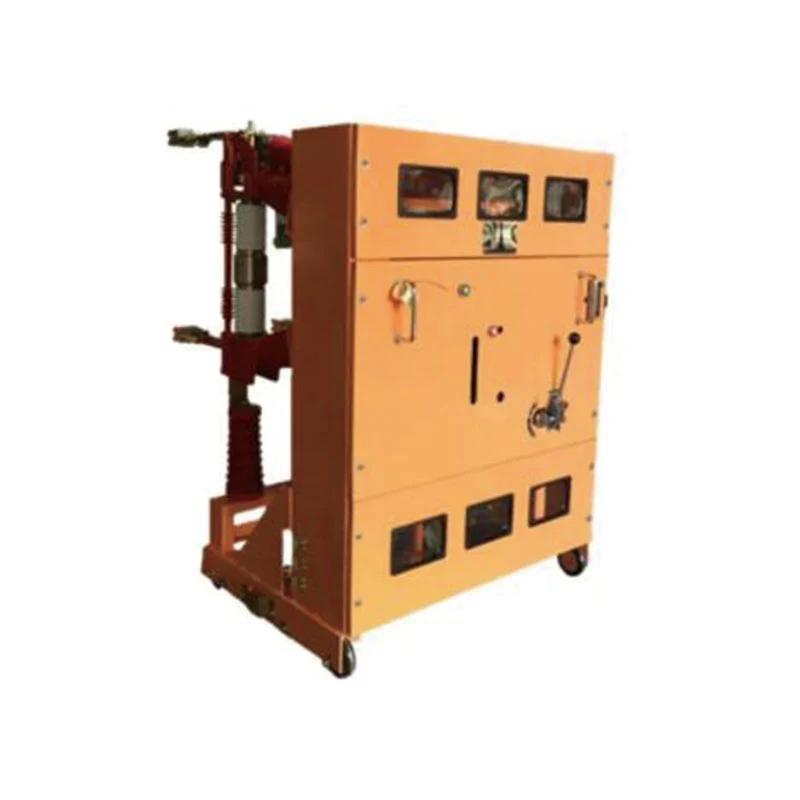

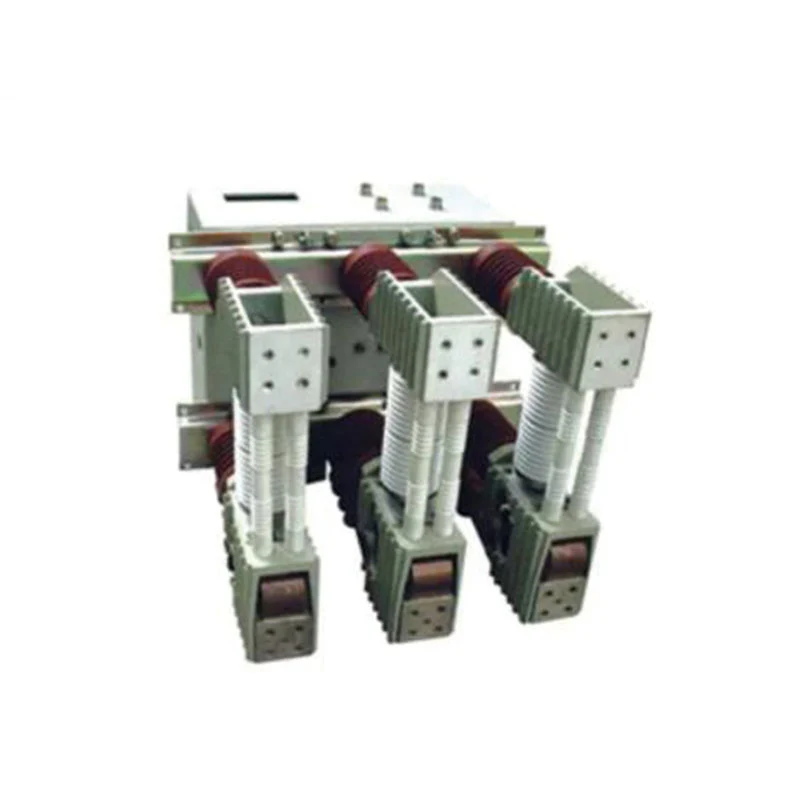

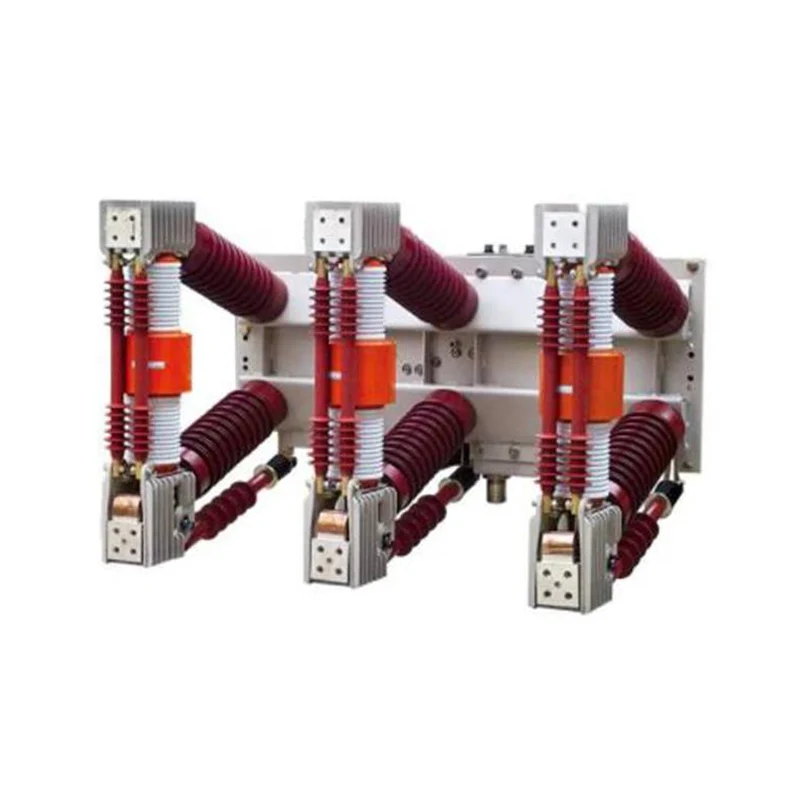

ZN12-12 Seria 40.5 Disjunctor de circuit de înaltă tensiune pentru interior

ZN12-12 Seria 40.5 întrerupătorul de circuit de înaltă tensiune pentru interior este un echipament de comutator interior trifazat AC 50Hz 12kV/40.5KV.
♦ Mod de instalare: tip retractabil, tip fix;
♦ Mecanism de acționare: mecanism de funcționare a arcului;
♦ Aplicație: aparat de comutație GBC-35, JYN1-35.

Trimite o anchetă

Descriere produs

XUCKY Electric este un producător și exportator lider din China, specializat în întrerupătoare de circuit de înaltă tensiune pentru interior ZN12-12 40.5 Series. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

ZN12-12/40,5 întrerupător de circuit în vid HV de interior este un echipament de comutator interior trifazat AC 50Hz 12kV/40.5KV.

♦ Mod de instalare: tip retractabil, tip fix;

♦ Mecanism de acționare: mecanism de funcționare a arcului;

♦ Aplicație: aparat de comutație GBC-35, JYN1-35.

Condiții de mediu

♦ Temperatura ambiantă: -25°C~+40°C;

♦ Altitudine: <1000m;

♦ Umiditate relativă: medie zilnică <95%, medie lunară <90%;

♦ Intensitatea cutremurului: nivel <8;

♦ Locuri fără incendiu, pericol de explozie, murdărie gravă, coroziune chimică, precum și vibrații intense.

Principalii parametri tehnici

ZN12-12

Nu	Articol	Unitate	Valoare
1	Tensiune nominală	kV
2	Curent nominal	A	630, 1250, 1600		1250, 1600,2000, 2500,3150		2000, 2500, 3150,4000
3	Curent nominal de întrerupere a scurtcircuitului	kA	20	25	31.5	40	50
4	Curent de stabilitate dinamică (vârf)	kA	50	63	80	100	125
5	curent de stabilitate termică 4s	kA	20	25	31.5	40/3s	50/3s
6	Curent nominal de scurtcircuit	kA	50	63	80	100	125
7	Numărul de întrerupere a curentului de scurtcircuit	ori	30				12
8	Secvență de operare nominală		CO-0,3S-CO-180S-CO			O-180S-CO-180S-CO
9	Durata de viata mecanica	ori	10000			6000
10	Numărul de întrerupere a curentului nominal	ori	10000			6000
11	Tensiune nominală de rezistență la impulsul fulgerului (undă plină)	kV	75
12	Curent de rezistență la frecvența de putere de scurtă durată (1 min)	kV	42
13	Ora de închidere	Domnișoară	≤75
14	Ora de deschidere	Domnișoară	≤65
15	Puterea și tensiunea nominală a motorului de stocare a energiei	W/V	275W/ 110V, 220V
16	Timp de stocare a energiei	s	<15

Nu	Articol	Unitate	Valoare
17	Tensiunea nominală a bobinei de închidere	V	110V, 220V
18	Tensiunea nominală a bobinei de deschidere	V
19	Tensiunea nominală a bobinei de interblocare	V
20	Curent nominal de eliberare	A	5
21	Curentul nominal al comutatorului auxiliar	A	AC10A, DC5A

ZN12-40,5

Nu	Articol	Unitate	Valoare
1	Tensiune nominală	kV	40.5
2	Curent nominal	A	1250, 1600, 2000	1250, 1600,2000,2500
3	Curent nominal de întrerupere a scurtcircuitului	kA	20, 25	31.5
4	Curent de stabilitate dinamică (vârf)	kA	50, 63	80
5	curent de stabilitate termică 4s	kA	20, 25	31.5
6	Curent nominal de scurtcircuit (vârf)	kA	50, 63	80
7	Numărul de întrerupere a curentului de scurtcircuit	ori	30	20
8	Secvență de operare nominală		CO-0,3S-CO-180S-CO
9	Tensiune nominală de rezistență la impulsul fulgerului (undă plină)	kV	180
10	Curent de rezistență la frecvența de putere de scurtă durată (1 min)	kV	95
11	Ora de închidere	Domnișoară	≤90
12	Ora de deschidere	Domnișoară	≤75
13	Mecanica! viaţă	ori	10000	60000
14	Numărul de întrerupere a curentului nominal	ori	10000	60000
15	Curent nominal de rupere a bateriei de condensatoare	A	630
	Puterea motorului de stocare a energiei	W	275
17	Tensiunea nominală a motorului de stocare a energiei	V	≃110V, 220V
18	Timp de stocare a energiei	s	≤15
19	Tensiunea nominală a bobinei de închidere și deschidere	V	≃110V, 220V
20	Curentul nominal al declanșării la supracurent	A	5
21	Curentul nominal al comutatorului auxiliar	A	AC10A, DC5A
