Diferențele și scenariile de aplicare ale comutatoarelor de scurgere de tip AC, A, F și B

Odată cu popularizarea aparatelor de uz casnic cu frecvență variabilă și a lămpilor cu LED-uri, tipul AC utilizat în mod tradiționalîntrerupător de curent rezidualnu a reușit oarecum să țină pasul cu dezvoltarea cerințelor de protecție. Apoi, ar trebui înlocuite întreruptoarele de curent rezidual de tip alternativ instalate de tip alternativ? Cum să selectați tipul de întrerupătoare de curent rezidual nou instalat?

1. Ce este un întrerupător de curent rezidual (RCCB)?

Este utilizat pentru a detecta diferența de curent între linia de fază și linia neutră (curent rezidual). Când curentul de scurgere depășește pragul setat, acesta taie rapid sursa de alimentare. Siguranța personală: sensibilitatea tipică este de 30 Ma, care poate călători atunci când o persoană primește un șoc electric. Protecția împotriva incendiilor: sensibilitățile de 100 Ma sau 300 Ma pot suprima incendiile cauzate de scurgeri mici de curent. Timpul de funcționare (citat de la GB/T 16916.1): Când curentul rezidual = iΔN, timpul de funcționare ≤ 300 ms; Când curentul rezidual = 5iΔN, timpul de funcționare ≤ 40 ms.

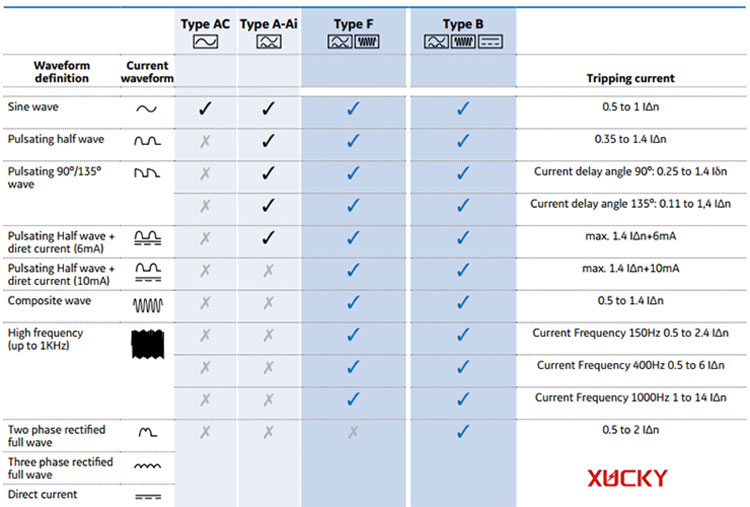

2. Care sunt diferențele fundamentale între întreruptoarele de scurgere de tip AC, A, F și B?

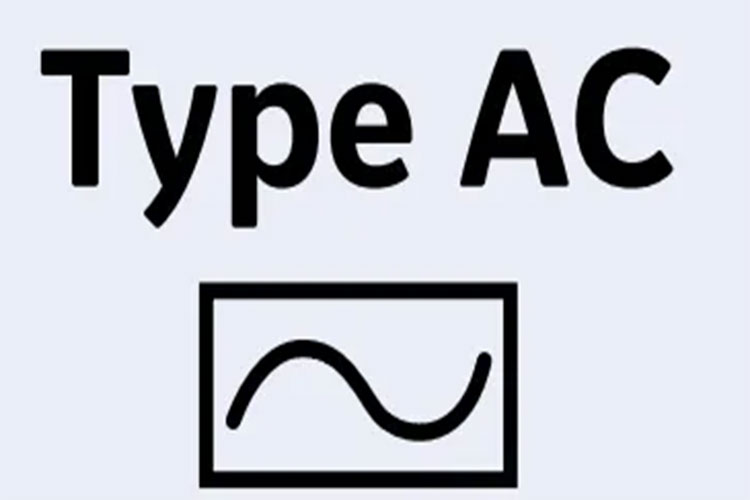

Tip AC: sarcină liniară, potrivită pentru încărcături rezistente/inductive pure (lămpi incandescente, încălzitoare de apă electrică etc.), declanșatoare doar pentru acțiunea de scurgere cu sinusoidale pur la 50/60 Hz. Orice forme de undă care conțin componente DC sau componente de înaltă frecvență nu vor declanșa.

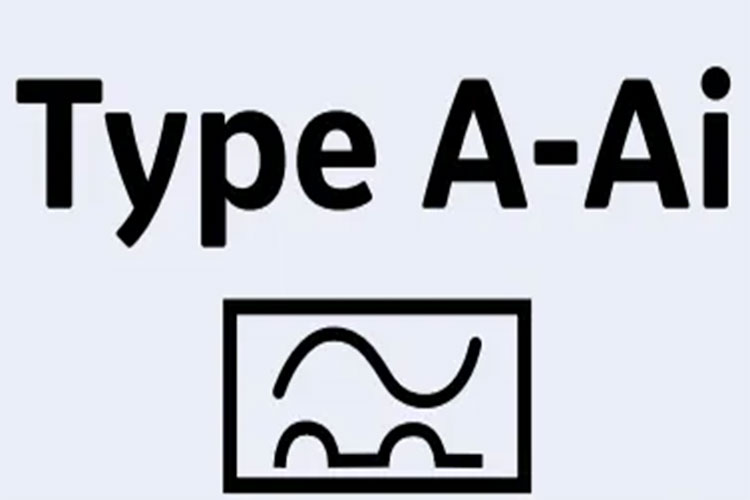

Tip A: încărcarea redresorului, bazată pe tipul de curent alternativ, poate recunoaște, de asemenea, forme de undă „Sine AC + Pulsation DC” (curent de ferăstrău după rectificarea cu jumătate de undă sau undă completă). Încă nu poate detecta DC neted la nivel de DC sau Kilohertz, pulsând DC, frecvent întâlnită în aparatele de uz casnic cu poduri redresante.

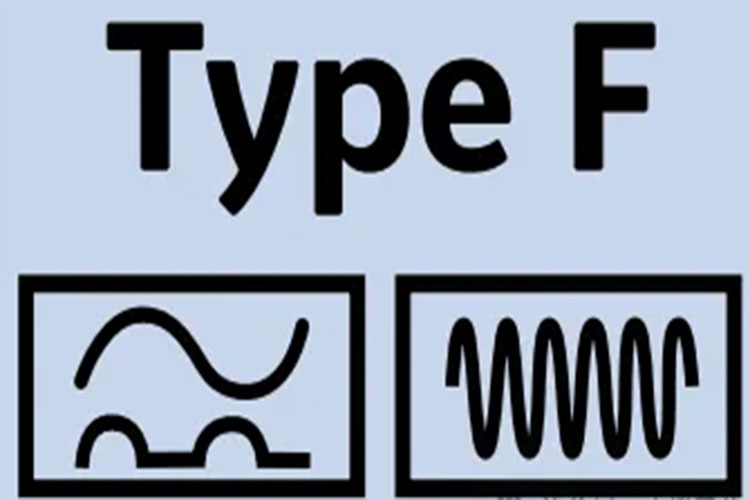

Tip F: sarcină de frecvență variabilă monofazată, acoperă toate capacitățile de tip A și se extinde până la frecvența medie înaltă pulsare DC (segmente de spectru ale invertoarelor de frecvență variabilă monofazată și circuite PFC) cuprinse între 10 Hz și 1 kHz. Cu toate acestea, nu este responsabil pentru Smooth DC. Este conceput special pentru aparatele de uz casnic cu frecvență variabilă monofazată.

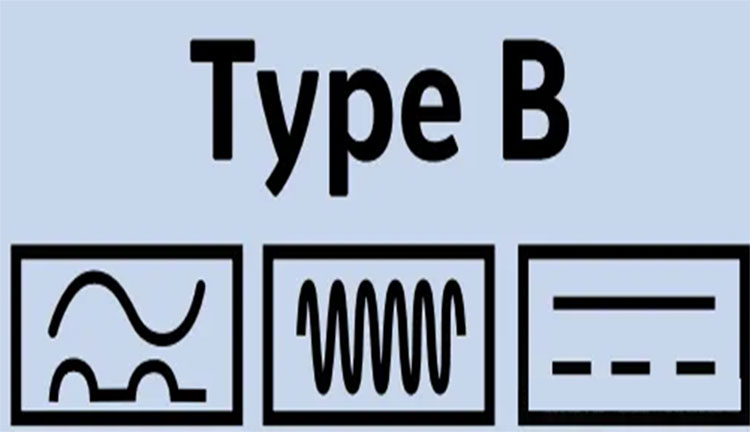

Tipul B: sarcină de frecvență variabilă trifazată, se extinde dincolo de tipul F: pe de o parte, poate declanșa până la 1 kHz de sinusoidale sau scurgeri de curent continuu, iar pe de altă parte, poate detecta și 0 Hz de curent continuu.

3. Pentru ce scenarii este adecvat întrerupătorul de circuit de scurgere de curent alternativ?

• Lămpi incandescente, lămpi cu halogen, lămpi tradiționale de economisire a energiei;
• Încălzitoare de apă electrică, cuptoare de tip rezistență, pături electrice și alte sarcini pur rezistive;
• Motoare cu o singură viteză sau aparate de uz casnic fără control electronic al vitezei.

4. Pentru ce scenarii este adecvat comutatorul de protecție a scurgerilor de tip A?

• Mașini de spălat electronice de ajustare a vitezei/frecvențe variabile, frigidere cu frecvență variabilă;
• Cuptoare cu microunde, aragazuri de orez electric, surse de alimentare cu computer și televiziune;
• Lămpi cu șofer LED și circuite de priză cu rectificare.

5. Pentru ce scenarii este adecvat întrerupătorul de scurgere de tip F?

Sarcina de frecvență variabilă monofazată gospodărească/compactă

• Unitate de aer condiționat cu frecvență variabilă, compresor de pompă de căldură monofazată
• Mașină de spălat cu frecvență variabilă, uscător, mașină de spălat vase
• Pompa de apă cu frecvență variabilă cu o fază variabilă (piscină, pompă de circulație de încălzire a podelei)
• Aspirator electronic de control al vitezei, unelte electrice și alte produse

cu sursa de alimentare cu comutare PFC

• Conducere cu LED-uri de mare putere, adaptor electric, echipament de imprimare la birou
• UP -uri mici, sursă de alimentare cu control industrial etc.

6. Pentru ce scenarii este adecvat întrerupătorul de scurgere de tip B?

• Aparaturi de aer condiționat / aer condiționat de aer condiționat central;
• Invertoare fotovoltaice, invertoare de stocare a energiei;
• Încărcătoare de vehicule DC și AC, UPS, Mașini CNC.

7. Ce parametri cheie trebuie luați în considerare atunci când faceți o selecție?

• Curent nominal (IN): Selectați în funcție de curentul maxim de sarcină simultană înmulțită cu o marjă de 1,2 până la 1,3 (25 A/40 A/63 A/100 A, etc.).
• Curent de funcționare rezidual evaluat (IΔN): Protecția personală: 30 Ma (10 mA pentru zone speciale);
• Protecția împotriva incendiilor: 100 Ma sau 300 Ma (pentru principala protecție totală a scurgerilor).
• Numărul polului: Selectează o singură fază Selectează 1p+N, trifazică selectată 3p+n sau 4p.

8. Cum să alegeți între 30mA, 100mA și 500mA?

• Circuite terminale (dormitor, living, cameră pentru copii): 30 Ma, pentru protecția personală a șocului electric.
• Terminale de zonă umedă (bucătărie, baie): 30 Ma, în medii de umiditate ridicată, protecția personală este mai necesară și nu ar trebui să fie relaxată la un curent mai mare.
• Cutia principală de distribuție Protecția totală a scurgerilor: 100 Ma - 300 Ma, protecție împotriva incendiilor + coordonare selectivă cu nivelul inferior. Este recomandat să alegeți un tip întârziat (tip S)
• Circuite cu putere mare/industrială: prioritate 300 Ma. După calcul sau măsurare, dacă curentul de scurgere este relativ mare, 500 mA sau mai mult pot fi selectate pentru a reduce declanșarea falsă cauzată de scurgeri în linii lungi.

9. Care sunt măsurile de precauție pentru instalare și întreținere?

• Instalare:

Instalați comutatorul de protecție a scurgerilor pe partea principală de intrare a casetei de distribuție, cât mai aproape de contorul de energie electrică.

Firul de fază și firul neutru trebuie să fie dirijate prin transformatorul de secvență zero împreună. Firul neutru nu trebuie amestecat cu alte circuite sau PE.

• Mediu:

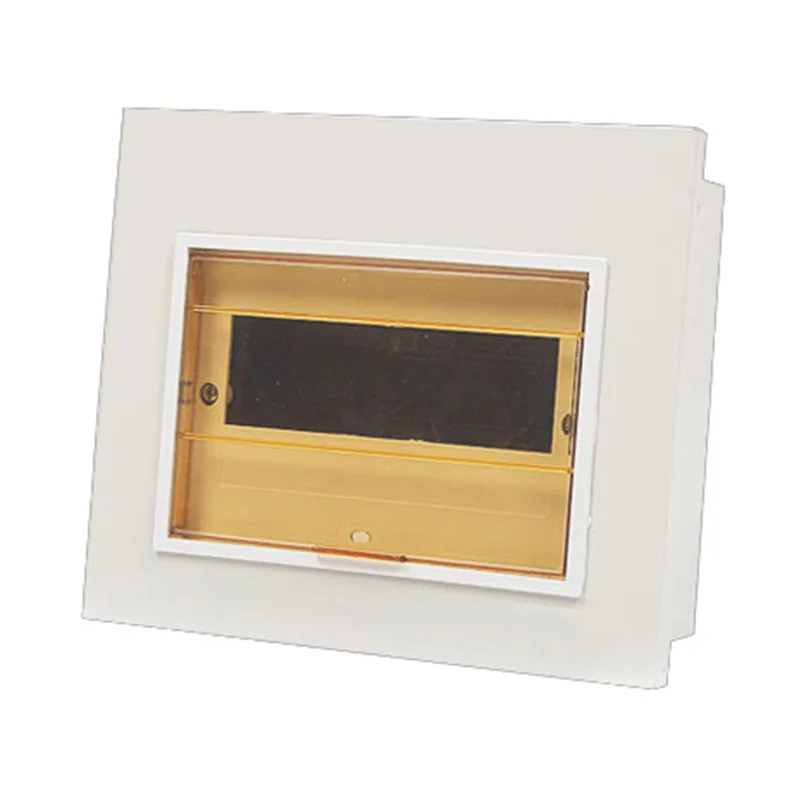

Păstrați -vă departe de temperaturi ridicate, umiditate ridicată și gaze corozive. Verificați în mod regulat curățenia. Mai ales pentru cutia de distribuție din bucătărie, trebuie selectată o cutie electrică de tip ușă sigilată.

• Autocontrol:

Apăsați tasta „T” o dată pe lună;

Frecvența poate fi crescută în timpul anotimpurilor ploioase și umede.

10. Care sunt diferențele dintre RCCB și RCBO?

• Rccb: Oferă doar protecție la scurgeri, în timp ce un MCB este necesar pentru protecția supraîncărcării/supratensiunii.
• RCBO: Combină protecția la scurgeri, protecția împotriva suprasarcinării și protecția pe scurtcircuit într -o unitate, economisind spațiu, dar cu un preț ușor mai mare.

11. Trebuie să înlocuiesc comutatorul de scurgere de tip AC?

• Actualizarea ar trebui să se bazeze pe sarcina reală: pericol de siguranță: tipul de curent alternativ nu va declanșa pentru scurgeri de curent continuu/mai neted;
• Riscul de călătorie falsă: prejudecata DC poate împiedica resetarea sau să provoace o călătorie falsă;
• Plan de actualizare: rectificare obișnuită, aparate electronice → înlocuiți cu un tip; Cele care conțin DC netezite sau dispozitive de înaltă frecvență → Utilizați direct cu tipul B; Protecția principală a scurgerilor de nivel superior poate păstra în continuare tipul de curent alternativ (sau un tip) pentru a asigura „clasificarea selectivă”.
• Noile grămezi naționale de încărcare standard au fost echipate cu monitorizare DC 6mA din 2025 și nu este necesară o instalare suplimentară.
