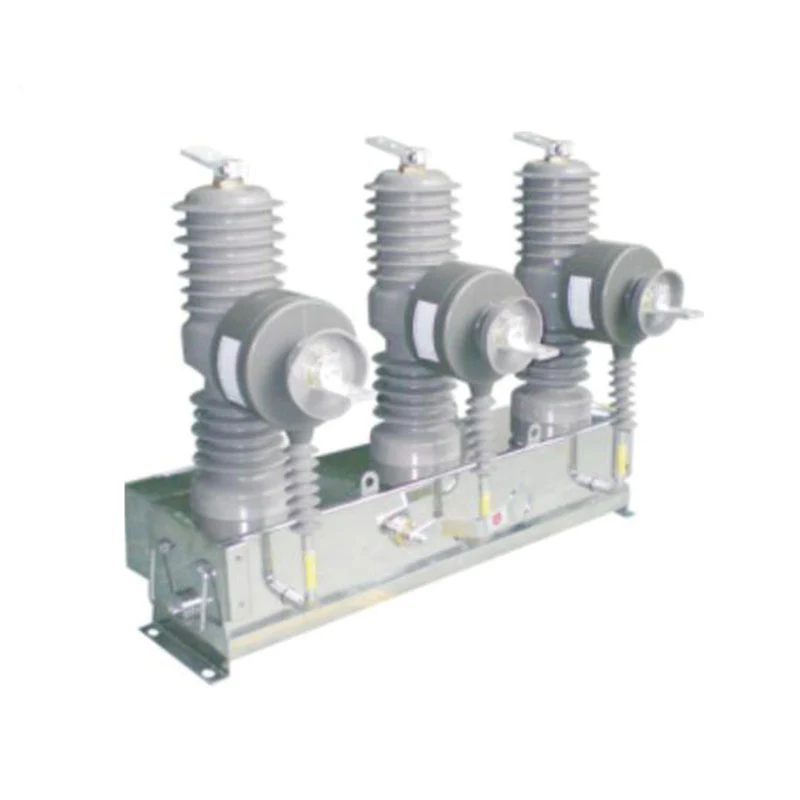

ZW32-12 întrerupător de circuit în vid pentru exterior

Întrerupătorul de circuit în vid pentru exterior ZW32-12 (denumit în continuare „întrerupător de circuit în vid”) este un echipament de comutator de înaltă tensiune în aer liber trifazat de 50 Hz, utilizat în principal în sistemul de distribuție în aer liber de 10 KV al rețelei rurale și urbane ca deschidere sau închidere. curentul de sarcină, curentul de suprasarcină și curentul de scurtcircuit și poate fi folosit și în alte locuri similare. Întrerupătorul de circuit în vid pentru exterior ZW32-12 îndeplinește standardele naționale GB 1984-2003, IEC62271-100 „Întrerupător de înaltă tensiune AC” și GB/T11022-1999 „Cerințe tehnice comune pentru standardele echipamentelor de comutare și control de înaltă tensiune”.

Trimite o anchetă

Descriere produs

XUCKY Electric, în calitate de producători și furnizori de întrerupător de circuit de vid în aer liber ZW32-12 în China de mai bine de 25 de ani, performanța transformatorului său cu scufundare în ulei este conformă cu IEC60076, GB1094, GB/T6451. Între timp, transformatorul nostru de distribuție a câștigat o mare reputație cu calitate înaltă și preț bun în Rusia, Asia de Sud, Africa, Orientul Mijlociu și America de Sud. Oferim personalizare și suport tehnic. Nu ezitați să ne contactați pentru o ofertă competitivă și pentru toate suporturile tehnice online!

Prezentare generală a produsului

Întrerupătorul de circuit în vid pentru exterior ZW32-12 (denumit în continuare „întrerupător de circuit în vid”) este un echipament trifazat de comutator de înaltă tensiune în aer liber de 50 Hz, utilizat în principal în sistemul de distribuție exterioară de 10 kV al rețelei rurale și urbane ca deschidere sau închidere. curentul de sarcină, curentul de suprasarcină și curentul de scurtcircuit și poate fi folosit și în alte locuri similare. Întrerupătorul de circuit în vid pentru exterior ZW32-12 îndeplinește standardele naționale GB 1984-2003, IEC62271-100 „Întrerupător de înaltă tensiune AC” și GB/T11022-1999 „Cerințe tehnice comune pentru standardele echipamentelor de comutare și control de înaltă tensiune”.

Model și sens

Condiții ambientale normale

1. Temperatura aerului ambiant: -40°C~+40°C;

2. Altitudine: nu mai mult de 2000m;

3. Aerul ambiental poate fi poluat cu praf, fum, gaze corozive, abur sau ceata sarata;

4. Viteza vântului nu depășește 34m/s (echivalent cu 700Pa pe o suprafață cilindrică);

5. Vibrația sau mișcarea solului de la aparatul de comutare și echipamentul de control este neglijabilă;

6. Gradul de poluare: Gradul III;

7. Întrerupătorul de circuit de vid exterior poate fi utilizat în condiții normale de utilizare diferite de reglementările de mai sus. În acest moment, utilizatorul ar trebui să se consulte cu producătorul și să obțină aceeași opinie.

8. Dacă depășesc condițiile normale de utilizare de mai sus, utilizatorul va negocia cu producătorul.

Caracteristicile structurii

1. Întrerupătorul folosește o structură de stâlp trifazată a cărei performanță de rupere este stabilă și fiabilă. Nu prezinta pericol de ardere si explozie. Nu necesita nicio intretinere. De asemenea, are volum mic, greutate redusă și durată lungă de viață etc.

2. Disjunctorul folosește o construcție complet închisă, astfel încât etanșeitatea sa la aer este bună, ceea ce va contribui la îmbunătățirea performanțelor rezistente la umezeală și umezeală. În special, este potrivit pentru zonele extrem de reci și umede.

3. Pilonul și transformatorul de curent trifazat adoptă rășină epoxidică solidă de exterior importată, rășină epoxidică sau externalizarea interioară a izolației solide din cauciuc siliconic organic; Rezistență la temperaturi ridicate și scăzute, rezistență la UV, rezistență la îmbătrânire etc.

4. Mecanismul de acționare adoptă miniaturizarea mecanismului de acționare cu arc, puterea motorului de stocare a energiei este mică, punctele de închidere consum redus de energie; Transmitere prin utilizarea modului de transmisie reală a mișcării, un număr mic de părți componente, fiabilitate ridicată. Mecanismul de funcționare sub sigiliu instituții regionale, rezolvă problema mecanismului de funcționare a coroziunii, îmbunătățește fiabilitatea instituțiilor.

5. Pornirea și oprirea întreruptorului se poate face prin operare manuală sau electrică și operare de la distanță. Poate ajunge la distribuția automată a energiei împreună cu controlerul. De asemenea, poate forma o mașină de coincidență și o mașină de segment cu controler de coincidență.

6. Întrerupătorul poate fi instalat cu CT bifazat sau trifazat, protecție automată la declanșare pentru supraalimentare și controler inteligent pentru analiza informațiilor. În funcție de cerințele clienților, poate fi instalat și cu CT de măsurare.

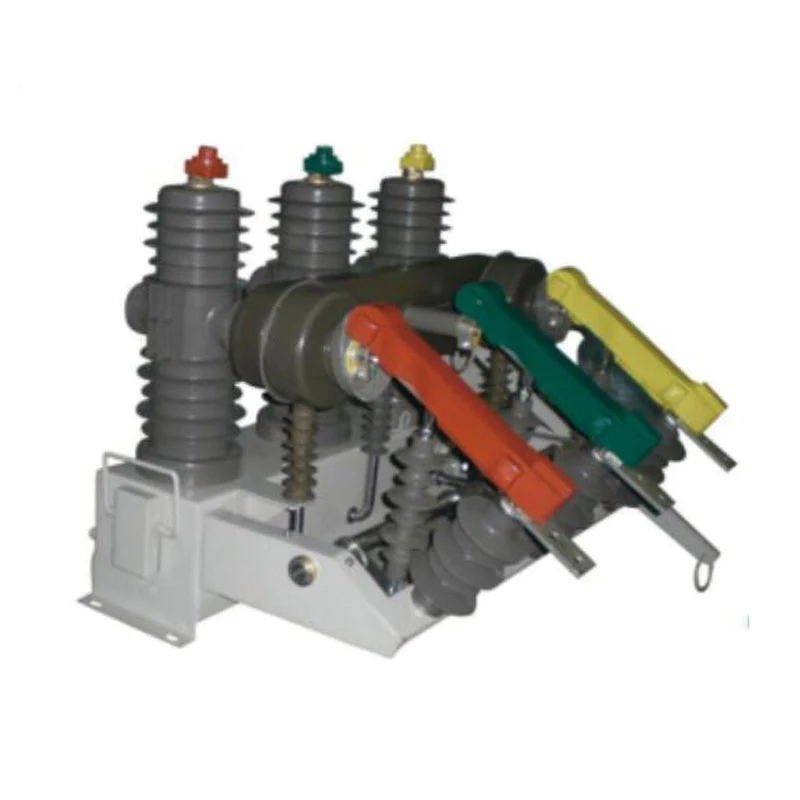

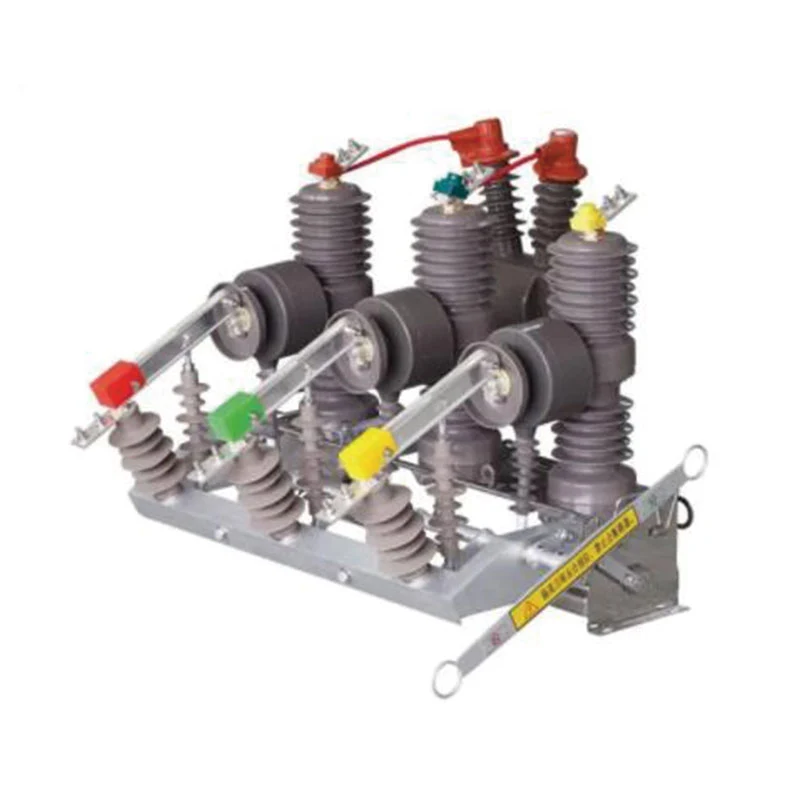

7. Întrerupător de izolare cu acţionare tandem trifazată poate fi instalat pentru întrerupător. Are o fractură vizibilă clară atunci când întrerupătorul de izolare este oprit și are dispozitivul de interblocare împotriva funcționării greșite între corpul întreruptorului de circuit de vid exterior. Când întrerupătorul de circuit de vid exterior este în poziția de închidere, întrerupătorul de izolare nu poate fi deschis și închis; întrerupătorul de circuit de vid exterior poate fi acționat numai când cuțitul de izolare este complet închis sau complet deschis. Este instalat izolatorul post al descărcător. Întreținerea este ușoară și sigură.

1. Principalii parametri tehnici

Nu.	Nume		Unitate	Date
1	Tensiune nominală		kV	12
2	Nivel de izolare nominal	Tensiune de rezistență la frecvența de alimentare (1 min.)	kV	42
2	Nivel de izolare nominal	Tensiunea de rezistență la impulsul fulgerului	kV	75
3	Frecvența nominală		Hz	50
4	Curent nominal		A	630, 1250
5	Curent nominal de rupere		kA	12.5, 16, 20
6	Curent nominal de scurtcircuit (vârf)		kA	31,5, 40, 50
7	Curent nominal de vârf de rezistență		kA	31,5, 40, 50
8	Curent de rezistență de scurtă durată		kA	12.5, 16, 20
9	Durata nominală a scurtcircuitului		s	4
10	Timpi de întrerupere a curentului nominal de scurtcircuit		ori	30
11	Secvență de operare nominală			O-0,3s-CO-180s-CO
12	Rezistenta mecanica		ori	10000
13	Curentul nominal al declanșării la supracurent		A	5
14	circuit secundar 1min tensiune de rezistență la frecvența de alimentare		V	2000
15	Grosimea de uzură permisă a contactelor fixe și mobile		mm	3
16	Greutate		kg	103/138 (cu izolator)

2. Parametrul de reglare a ansamblului întreruptorului

Nu.	Nume		Unitate	Date
1	Contact de călătorie		mm	2±0,5
2	Distanța între contactele deschise		mm	9±1
3	Viteza medie de inchidere		Domnișoară	0,6±0,2
4	Viteza medie de deschidere		Domnișoară	1,2±0,2
5	Mișcarea timpului de respingere a contactului la închidere		Domnișoară	≤2
6	Contacte trifazate de închidere sincronism		Domnișoară	≤2
7	Contacte trifazate deschidere sincronism		Domnișoară	≤2
8	Rezistența circuitului principal a fiecărei faze	fara izolator	mΩ	<80
8	Rezistența circuitului principal a fiecărei faze	cu izolator	mΩ	<130
9	Distanța centrală dintre poli		mm	280~340

3. Principalii parametri tehnici ai mecanismului de acţionare cu arc CTB

Nu.	Nume	Tensiune nominală (V)	Curent nominal (A)	Interval de funcționare normal
1	Bobina de deschidere	DC24	7	Declanșare fiabilă la tensiunea nominală de DC65% sau AC85% ~ 120%, nu se poate declanșa dacă tensiunea nominală este mai mică de 30%
		DC110	5
		DC220	1.8
		AC220	3.5
2	Bobina de inchidere	DC24	7	Declanșare fiabilă la tensiune nominală de DC80% sau AC85%~110%
		DC110	5
		DC220	1.8
		AC220	3.5
3	Bobina de declanșare la supracurent	5		Fără deplasare la curent nominal de 90%, poate declanșa la 110% curent nominal
4	Motor de încărcare	Tensiune nominală: DC/AC220V Putere nominala: 40W		Funcționare fiabilă la 85% ~ 110 tensiune nominală
5	Timp de încărcare	<10s

4. Întrerupător de vacuum exterior ZW32 cu întrerupător de izolare, pe lângă îndeplinirea cerințelor din Tabelul 1, Tabelul 2, partea comutatorului de izolare ar trebui să îndeplinească și cerințele din Tabelul 4.

Nu.	Nume		Unitate	Date
1	Tensiune nominală		kV	12
2	Nivel de izolare nominal	Tensiune de rezistență la frecvența de alimentare (1 min.)	kV	42
2	Nivel de izolare nominal	Tensiunea de rezistență la impulsul fulgerului	kV	75
3	4s Curent de rezistență de scurtă durată		A	20
4	Cuplu de operare manuală		N·m	≤200
5	Poziția decalajului cuțitului de contact		mm	2
6	Distanța de fractură de izolare		mm	≥200
7	Distanța de izolație de la partea conductoare la pământ		mm	≥200

Principiul de funcționare

1. Principiul funcționării mecanismului manual

■ Operațiunea de închidere: trageți mai întâi de mânerul de stocare a energiei pentru a stoca energie, iar cuplul de operare aplicat crește de la mic la mare. Când arcul de închidere trece prin momentul de mijloc, arcul de închidere eliberează energie, care îndeamnă sistemul de stocare a energiei să se rotească în sens invers acelor de ceasornic și determină brațul să se rotească. Arborele de antrenare închide întrerupătorul de circuit de vid exterior și, în același timp, brațul despicat prinde jumătatea arborelui de deschidere pentru a face întrerupătorul de circuit în starea de închidere. Când mecanismul este în stare de închidere, came și manșonul arborelui rotativ sunt decuplate, iar mecanismul nu poate fi închis din nou.

■ Operațiunea de deschidere: După ce întrerupătorul este închis, trageți mânerul de deschidere sau când curentul depășește valoarea de setare a dispozitivului anti-supratensiuni, bobina de supracurent este antrenată, ambele fac rotația pe jumătate a axei frânei, brațul de deschidere se desface. , iar tija de transmisie face ca întrerupătorul să se deschidă sub antrenarea arcului.

2. Principiul mecanismului motor

■ Operațiune de stocare a energiei: tragerea mânerului de stocare a energiei sau motorul de stocare a energiei se rotește, came este rotită sub angrenajul de antrenare, iar arcul de închidere este alungit treptat. După trecerea arcului, cama este ținută de elementul de poziționare și nu se mai rotește. În pregătirea pentru starea de închidere; în același timp, came și arborele de antrenare sunt decuplate astfel încât mecanismul să nu poată stoca din nou energie.

■ Operațiunea de închidere: După ce stocarea energiei este finalizată, trageți de mânerul de închidere manuală sau aplicați o tensiune bobinei de închidere pentru a face jumătatea arborelui de închidere să se rotească. Brațul de închidere și jumătatea arborelui de închidere sunt desfășurate, iar arcul de închidere eliberează energie pentru a antrena arborele de transmisie. Întrerupătorul de circuit de vid exterior este închis și arcul de deschidere este depozitat. Când mecanismul este în stare de închidere, operația de stocare a energiei este efectuată din nou, iar arcul de închidere este din nou alungit. După ce arcul trece de mijloc, jumătatea arborelui de închidere este blocată de dispozitivul de interblocare pentru a împiedica mecanismul să închidă accidental frâna. În starea închisă de stocare a energiei, mecanismul este în starea de reînchidere, ceea ce poate realiza o operație de reînchidere „O-0.3S-CO”.

Operațiunea de deschidere: După ce întrerupătorul de circuit de vid exterior este închis, mânerul sub-poartă este tras sau o tensiune este aplicată bobinei secundare sau bobina de supracurent este condusă atunci când curentul de linie depășește valoarea setată a anti -dispozitiv de supratensiune, astfel incat subpoarta sa fie rotita de o jumatate de arbore si deschisa. Brațul este eliberat și pârghia de transmisie este deschisă de arcul de deschidere pentru a deschide întrerupătorul de circuit de vid exterior.

Notă: Bobina de supracurent a mecanismului de operare este un sistem de funcționare de scurtă durată și nu poate fi utilizată o perioadă lungă de timp.

Protecția la supracurent și controlul mecanismului schema electrică a întreruptorului de circuit prezentată în figura

3. (Notă: Pe baza schemei de cablare secundară a întreruptorului)

Contur și dimensiune de instalare

1. Dimensiunea de contur a întreruptorului (fără CT)

2. Dimensiunea de contur a întreruptorului (cu CT)

3. Dimensiunea de contur a întreruptorului (cu CT) cu izolator

4. Dimensiunea de contur a întreruptorului (fără CT) cu izolator

5. Dimensiunea orificiului de montare a întreruptorului (fără CT) cu izolator

6. Dimensiunea orificiului de montare a întreruptorului (CT) cu izolator

7. Schema de instalare a întreruptorului

Instalare si intretinere

1. Operatorul trebuie să aibă o înțelegere preliminară a performanței produsului, instalare și reglare și cunoștințe de întreținere. Ar trebui să înregistreze problemele în timpul funcționării și să informeze producătorul atunci când este necesar.

2. Întrerupătorul de circuit de vid exterior trebuie inspectat vizual înainte de instalare. Verificați dacă manșonul de izolație este deteriorat, dacă există vreo scurgere în indicația de deschidere-închidere și depozitare, dacă cutia este deformată sau nu. După inspecție, produsul trebuie instalat pe stâlpii de peste 4 m. Când este instalat întrerupătorul de circuit cu izolator, precizia dispozitivului de interblocare mecanică dintre izolator și întrerupător trebuie verificată cu atenție.

3. Înainte de punerea în funcțiune a produsului, verificați cu atenție dacă tensiunea nominală și curentul nominal al fiecărui element de operare se potrivesc cu situația reală. Mecanismul este folosit pentru a verifica dacă mișcările sunt corecte.

4. Parametrii întreruptorului au fost ajustați la momentul inspecției din fabrică. Utilizatorii nu trebuie să pornească mașina pentru inspecție. După ce testarea tensiunii de rezistență este efectuată după cum este necesar, acestea pot fi instalate.

5. Întrerupătorul de circuit de vid în aer liber poate fi montat cu un singur pol sau dublu. Întreruptoarele trebuie montate fără probleme și ferm pe cadre speciale din oțel.

6. Produsul va fi verificat în mod regulat pentru a verifica dacă funcționarea întreruptorului este normală. Pentru întrerupătorul de circuit în vid de exterior cu izolator, izolatorul este inspectat de două ori pe an și se verifică dacă acțiunea de interblocare mecanică între izolator și întrerupătoare este normală și dacă se injectează puțină grăsime în părțile mobile.

Transport, acceptare și depozitare

■ Transport

La transport, intregul produs trebuie ambalat intr-o cutie inchisa pentru a fi fixat. În procesul de transport, nu trebuie luate nicio întoarcere și înclinare. Când ridicați corpul întrerupător de circuit în vid, cele patru inele agățate de cutie nu pot transporta direct cilindrul izolator epoxidic. Atunci când întrerupătorul de circuit de vid exterior cu izolator, centrul de greutate este înclinat în partea laterală a întrerupătorului de izolare și trebuie efectuat încet la ridicare.

■ Acceptare

După primirea întreruptorului de circuit de vid exterior, utilizatorul trebuie să efectueze următoarele lucrări de recepție:

1) Verificați dacă pachetul este deteriorat sau nu;

2) Verificați dacă documentele și accesoriile sunt complete conform listei de ambalare a produsului;

3) Verificați parametrii tehnici de pe plăcuța de identificare a întrerupătorului de circuit de vid exterior și certificatul de produs îndeplinește cerințele comenzii.

■ Depozitare

Întrerupătorul de circuit de vid exterior trebuie depozitat într-o încăpere uscată, ventilată, rezistentă la umiditate, rezistentă la șocuri și anti-infiltrarea gazelor nocive. Verificați dacă mediul îndeplinește cerințele în cazul depozitării pe termen lung. Ambalarea, despachetarea și depozitarea trebuie efectuate într-o cameră uscată și verificați dacă produsele și componentele sunt complete și consistente.

Defecțiuni comune și depanare

Nu.	Fenomenul de eșec	Cauza eșecului	Depanare
1	Mecanismul de operare nu poate stoca energie	1. Arcul de stocare a energiei este în stare de stocare a energiei; 2. Motorul de stocare a energiei nu are sursa de alimentare; 3. Când mecanismul de acționare este manual, întrerupătorul este în starea de închidere.	1. Închideți întrerupătorul; 2. Verificați dacă conexiunea de alimentare este corectă și conectați-l la sursa de alimentare. 3. Deschideți întrerupătorul de circuit.
2	Nu se poate închide	1. întrerupătorul de circuit este în stare de neînmagazinare a energiei. 2. Deja în poziție de închidere; 3. Nu există putere de control.	1. Stocați energie; 2. Întrerupător deschis; 3. Verificați dacă conexiunea de alimentare de control este corectă și conectați sursa de alimentare.
3	Nu se poate deschide	1. Bobina de deschidere nu este sub tensiune; 2. A fost în stare deschisă;	1. Conectați sursa de alimentare; 2. Închideți întrerupătorul.
4	Întrerupătorul de izolare nu poate fi deschis și închis corespunzător	Întrerupătorul este în starea de închidere și dispozitivul de blocare nu a fost eliberat.	Deschideți întrerupătorul și eliberați dispozitivul de blocare
5	Fără protecție la supracurent	1. Raportul CT este prea mare; 2. Întrerupătorul nu este echipat cu transformatoare de curent.	1. Selectați raportul corespunzător la puterea liniei; 2. Reconfigurați CT de pe întrerupător.
