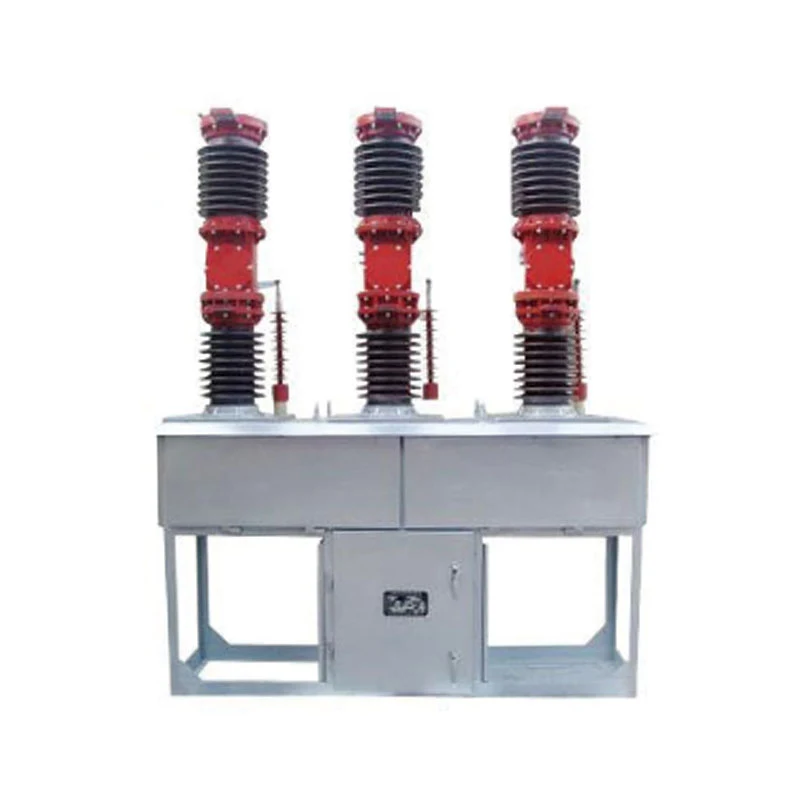

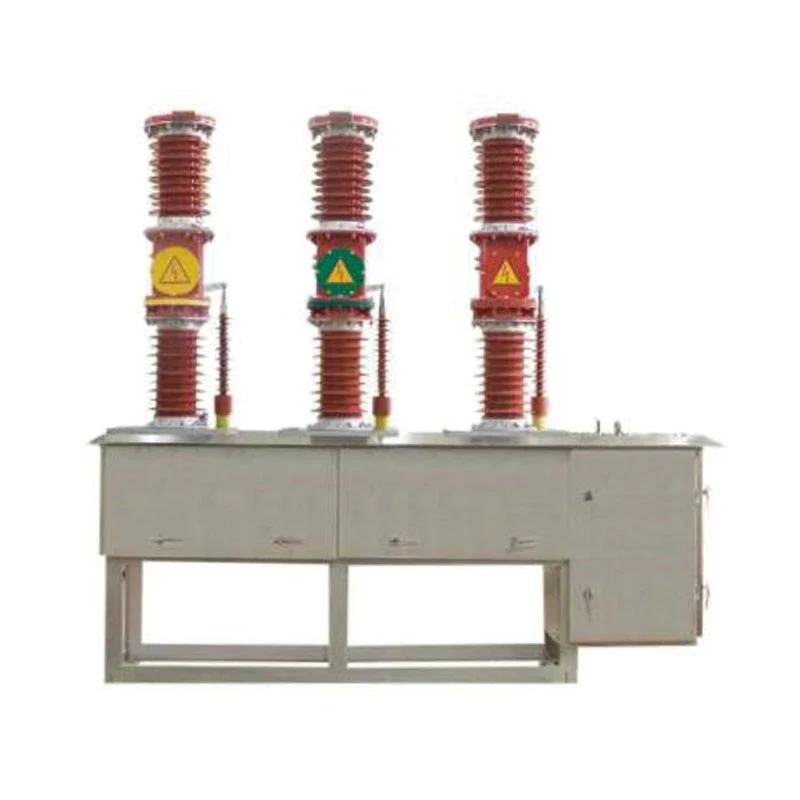

Seria ZW7-40.5 Întrerupător de circuit de înaltă tensiune pentru exterior

Seria ZW7-40.5 Întrerupătorul de circuit de înaltă tensiune în vid pentru exterior este un echipament de comutator de exterior trifazat AC 50Hz 40.5kV.
♦ Mod de instalare: instalarea fundației;
♦ Mecanism de acționare: mecanism de acționare cu arc și mecanism de acționare electromagnetic;
♦ Material stâlp: cauciuc siliconic, ceramică;
♦ Aplicație: substație exterioară 33kV, centrală electrică.
♦ Transformator de curent: instalație încorporată, instalație externă.

Trimite o anchetă

Descriere produs

XUCKY Electric, în calitate de producători și furnizori de întreruptoare de circuit de înaltă tensiune în aer liber din seria ZW7-40.5 în China de mai bine de 25 de ani, performanța transformatorului său cu scufundare în ulei este în conformitate cu IEC60076, GB1094, GB/T6451. Între timp, transformatorul nostru de distribuție a câștigat o mare reputație cu calitate înaltă și preț bun în Rusia, Asia de Sud, Africa, Orientul Mijlociu și America de Sud. Oferim personalizare și suport tehnic. Nu ezitați să ne contactați pentru o ofertă competitivă și pentru toate suporturile tehnice online!

ZW7-40.5 întrerupătorul de circuit în vid pentru exterior HV este un echipament de comutator exterior trifazat AC 50Hz 40.5kV.

♦ Mod de instalare: instalarea fundației;

♦ Mecanism de acționare: mecanism de acționare cu arc și mecanism de acționare electromagnetic;

♦ Material stâlp: cauciuc siliconic, ceramică;

♦ Aplicație: substație exterioară 33kV, centrală electrică.

♦ Transformator de curent: instalație încorporată, instalație externă.

Standarde de produs

♦ IEC62271-100 Aparatură de înaltă tensiune și aparate de comandă Partea 100: Întreruptoare de curent alternativ

♦ GB1984 Întreruptoare de înaltă tensiune AC

♦ GB/T11022 Specificații comune pentru standardele echipamentelor de comutare și controlului de înaltă tensiune

♦ JB/T 3855 Întreruptoare de înaltă tensiune în vid

♦ DL/T402 Specificația întreruptoarelor AC de înaltă tensiune

Condiții de mediu

♦ Temperatura ambiantă: -40°C~+40°C;

♦ Altitudine: <1000m;

♦ Viteza maximă a vântului este de 10 km/h, viteza minimă a vântului pentru nivelul nominal (132/230kv) este de 3,2 km/h;

♦ Intensitatea cutremurului: nivel <8;

♦ Distanța de fuga nominală minimă: 31mm/kV;

♦ Gradul de poluare a aerului: Clasa IV.

Principalii parametri tehnici

Nu	Articol		Unitate	Valoare
1	Tensiune nominală		kV	40.5
e	Nivel de izolare nominal	1 min frecvență de putere Test uscat (fractură, interfaz, la pământ) Test umed (la pământ, izolație externă)	kV	95 85
		Tensiune de rezistență la impulsul fulgerului (vârf)		185
3	Curent nominal		A	1250, 1600, 2000, 2500
4	Curent nominal de întrerupere a scurtcircuitului		kA	20, 25, 31.5

Nu	Articol	Unitate	Valoare
5	Curent nominal de scurtcircuit (vârf)	kA	50, 63, 80
6	Curent nominal de vârf de rezistență	kA	50, 63, 80
7	Curent de rezistență de scurtă durată	kA	20, 25, 31.5
8	Secvență de operare nominală		O-0,3S-CO-180S-CO
9	Numărul nominal de întrerupere a curentului de scurtcircuit	ori	20
10	Durata nominală a scurtcircuitului	s	4
11	Timp de pauză	s	≤0,09
12	Durata de viata mecanica	ori	10000
13	Întrerupător de vid nou fabricat	Ps	≤1,33×10-3
13	Întrerupător de vid pe o perioadă de depozitare de 20 de ani	Ps	<6,6×10-2
14	Greutatea netă a întreruptorului	kg	800
15	Distanța între contactele deschise	mm	22±2
16	Contact de călătorie	mm	4±1
17	Viteza medie de deschidere	Domnișoară	1,4-1,7
18	Viteza medie de inchidere	Domnișoară	0,4-0,7
19	Ora de respingere a închiderii contactului	Domnișoară	≤3
20	Sincronism între faze de deschidere și închidere	Domnișoară	≤2
21	Ora de închidere	Domnișoară	50≤t≤200
22	Ora de deschidere	Domnișoară	30≤t≤60
23	Rezistența DC a fiecărui circuit principal de fază (nu include rezistența internă CT)	mΩ	≤100
24	Grosimea cumulativă de contact dinamică și fixă permisă uzura	mm	3
25	Presiune nominală de contact	N	2500±200
