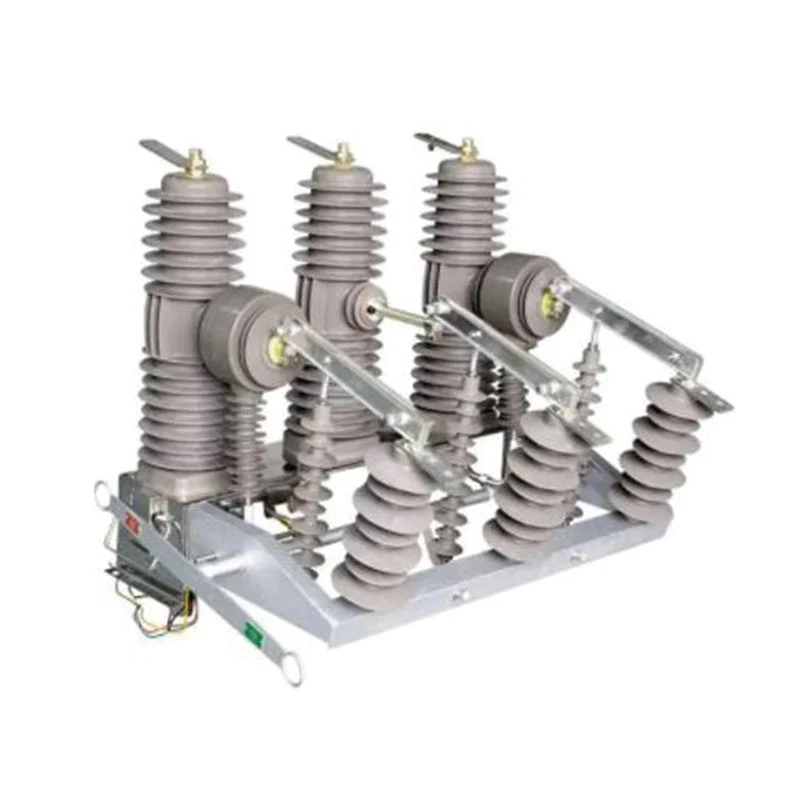

Seria ZW32-24 întrerupător de circuit de înaltă tensiune pentru exterior

Seria ZW32-24 întrerupătorul de circuit în vid de înaltă tensiune pentru exterior este un echipament de comutator de exterior trifazat, 50Hz, 24KV.
♦ Mod de instalare: montat pe stâlp;
♦ Mecanism de acționare: mecanism de acționare cu arc și mecanism de acționare magnetic permanent;
♦ Tip stâlp: stâlp integrat;
♦ Aplicație: substație exterioară 24kV, centrală electrică.
♦ Tip de operare, manuală, electrică, telecomandă.

Trimite o anchetă

Descriere produs

XUCKY Electric, în calitate de producători și furnizori de întreruptoare de circuit de înaltă tensiune în aer liber din seria ZW32-24 în China de mai bine de 25 de ani, performanța transformatorului său cu scufundare în ulei este conformă cu IEC60076, GB1094, GB/T6451. Între timp, transformatorul nostru de distribuție a câștigat o mare reputație cu calitate înaltă și preț bun în Rusia, Asia de Sud, Africa, Orientul Mijlociu și America de Sud. Oferim personalizare și suport tehnic. Nu ezitați să ne contactați pentru o ofertă competitivă și pentru toate suporturile tehnice online!

♦ Mod de instalare: montat pe stâlp;

♦ Mecanism de acționare: mecanism de acționare cu arc și mecanism de acționare magnetic permanent;

♦ Tip stâlp: stâlp integrat;

♦ Aplicație: substație exterioară 24kV, centrală electrică.

♦ Tip de operare, manual, electric, telecomanda.

Standarde de produs

♦ IEC62271-100 Aparatură de înaltă tensiune și echipamente de control Partea 100: Întreruptoare de curent alternativ

♦ GB1984 Întreruptoare de înaltă tensiune AC

♦ GB/T11022 Specificații comune pentru aparatura de comutare și control de înaltă tensiune

Standarde

♦ JB/T 3855 Întreruptoare de înaltă tensiune în vid

♦ DL/T402 Specificația întreruptoarelor AC de înaltă tensiune

Condiții de mediu

♦ Temperatura ambiantă: -35°C 〜+40°C;

♦ Altitudine: <2000m;

♦ Viteza vântului < 35m/s;

♦ Intensitatea cutremurului: nivel <8;

♦ Nivel murdar: IV;

♦ Locuri de instalare: Fără incendiu, pericol de explozie sau murdărie gravă.

Principalii parametri tehnici

Nu	Articol	Unitate	Valoare
1	Tensiune nominală	kV	24
2	Curent nominal	A	630/1250
3	Frecvența nominală	Hz	50
4	Curent termic nominal	kA	20/25
5	Curent nominal de întrerupere a scurtcircuitului	kA	20/25
6	Curent dinamic nominal (vârf)	kA	50/63
7	Curent nominal de scurtcircuit de închidere (vârf)	kA	50/63
8	Timp de stabilitate termică	s	4
9	Secvență de operare nominală	Times	O-0,3S-CO-1 80S-CO
10	Tensiune de rezistență la frecvența de alimentare de 1 min (interfază, împământare/fractură)	kV	65
	Tensiune de rezistență la impulsul fulgerului (vârf) (interfazat, pământ/fractură)		125
	Circuit secundar Tensiune de rezistență la frecvența de alimentare 1 min		2

Nu	Articol	Unitate	Valoare
11	Durata de viata mecanica	Times	10000
12	Timpi nominali de întrerupere a curentului de scurtcircuit	Times	30
13	Timpi nominali de întrerupere a circuitului	Times	10000
14	Distanța de contact	mm	12±1
15	Peste călătorie	mm	3±1
16	Distanța centrală între faze	mm	380±1,5
17	Asincronism trifazat de închidere și deschidere	Domnișoară	≤2
18	Durata respingerii la închiderea contactului	Domnișoară	≤2
19	Ora de închidere	Domnișoară	25 〜80
20	Ora de deschidere	Domnișoară	23 〜50
21	Viteza medie de deschidere	Domnișoară	1,1-1,7
22	Viteza medie de inchidere	Domnișoară	0,5-0,9
23	Rezistența circuitului conductiv principal	mΩ	≤80

Desenul general al structurii și dimensiunea instalării (unitate: mm)

1. Terminalul superior al liniei de ieșire

2. Întrerupător

3. Tub izolator

4. Coborâți terminalul liniei de ieșire

5. Clip conductiv

6. Conexiune flexibilă

7. Pârghie izolatoare

8. Arc de presiune de contact

9. Arc de deschidere

10. Conduceți

11. Mecanism arbore de iesire

12. Mecanism de acționare

13. Cutia mecanismului

14. Placă de legătură a transformatorului de curent

1. Mâner de operare

2. Deconectați arborele principal

3. Mâner manual de deschidere/închidere întrerupător

4. Mâner de stocare a energiei

5. Indicatie deschidere/inchidere

6. Fișă de cablare

7. Transformator de curent

8. Izolator

9. Cadru izolator

10. Pârghie izolatoare

11. Terminal de linie de intrare

12. Deconectați lama

13. Terminal de linie de ieșire

14. Întrerupător

Modalități de instalare (un singur pol/dublu)

Standarde de produs

♦ IEC62271-100 Aparatură de înaltă tensiune și echipamente de control Partea 100: Întreruptoare de curent alternativ

♦ GB1984 Întreruptoare de înaltă tensiune AC

♦ GB/T11022 Specificații comune pentru standardele echipamentelor de comutare și controlului de înaltă tensiune

♦ JB/T 3855 Întreruptoare de înaltă tensiune în vid

♦ DL/T402 Specificația întreruptoarelor AC de înaltă tensiune

Condiții de mediu

♦ Temperatura ambiantă: -40°C~+40°C;

♦ Altitudine: <1000m;

♦ Viteza maximă a vântului este de 10 km/h, viteza minimă a vântului pentru nivelul nominal (132/230kv) este de 3,2 km/h;

♦ Intensitatea cutremurului: nivel <8;

♦ Distanța de fuga nominală minimă: 31mm/kV;

♦ Gradul de poluare a aerului: Clasa IV.

Principalii parametri tehnici

Nu	Articol		Unitate	Valoare
1	Tensiune nominală		kV	40.5
e	Nivel de izolare nominal	1 min frecvență de putere Test uscat (fractură, interfaz, la pământ) Test umed (la pământ, izolație externă)	kV	95 85
		Tensiune de rezistență la impulsul fulgerului (vârf)		185
3	Curent nominal		A	1250, 1600, 2000, 2500
4	Curent nominal de întrerupere a scurtcircuitului		kA	20, 25, 31.5

Nu	Articol	Unitate	Valoare
5	Curent nominal de scurtcircuit (vârf)	kA	50, 63, 80
6	Curent nominal de vârf de rezistență	kA	50, 63, 80
7	Curent de rezistență de scurtă durată	kA	20, 25, 31.5
8	Secvență de operare nominală		O-0,3S-CO-180S-CO
9	Numărul nominal de întrerupere a curentului de scurtcircuit	ori	20
10	Durata nominală a scurtcircuitului	s	4
11	Timp de pauză	s	≤0,09
12	Durata de viata mecanica	ori	10000
13	Întrerupător de vid nou fabricat	Ps	≤1,33×10-3
13	Întrerupător de vid pe o perioadă de depozitare de 20 de ani	Ps	<6,6×10-2
14	Greutatea netă a întreruptorului	kg	800
15	Distanța între contactele deschise	mm	22±2
16	Contact de călătorie	mm	4±1
17	Viteza medie de deschidere	Domnișoară	1,4-1,7
18	Viteza medie de inchidere	Domnișoară	0,4-0,7
19	Ora de respingere a închiderii contactului	Domnișoară	≤3
20	Sincronism între faze de deschidere și închidere	Domnișoară	≤2
21	Ora de închidere	Domnișoară	50≤t≤200
22	Ora de deschidere	Domnișoară	30≤t≤60
23	Rezistența DC a fiecărui circuit principal de fază (nu include rezistența internă CT)	mΩ	≤100
24	Grosimea cumulativă de contact dinamică și fixă permisă uzura	mm	3
25	Presiune nominală de contact	N	2500±200
