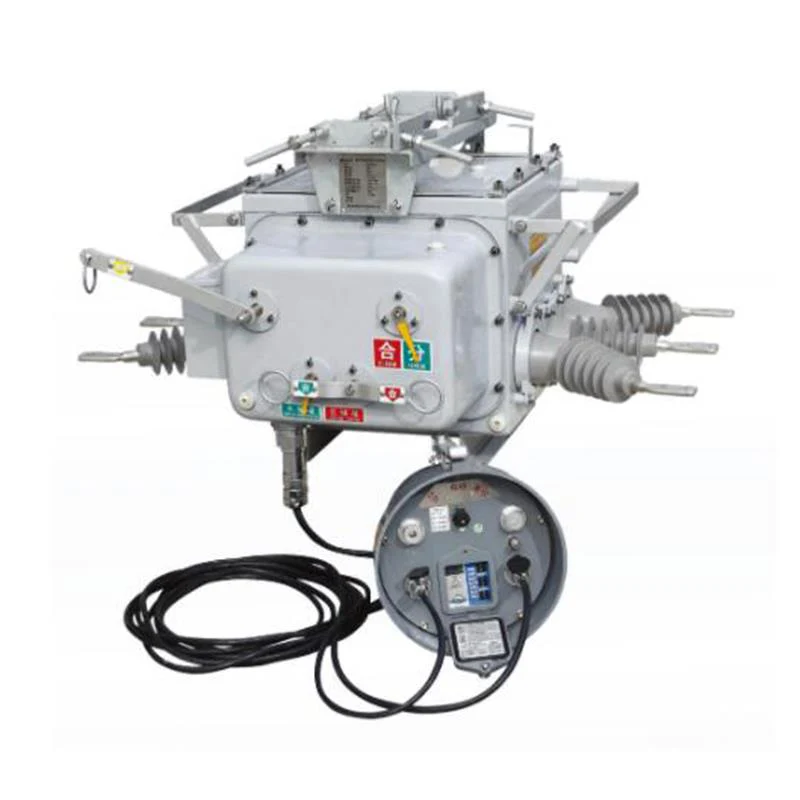

Seria ZW20-12 întrerupător de circuit de înaltă tensiune pentru exterior

Seria ZW20-12 întrerupătorul de circuit în vid de înaltă tensiune pentru exterior este un echipament de comutator de exterior trifazat, 50Hz, 12kV.
♦ Mod de instalare: montat pe stâlp;
♦ Tip stâlp: stâlp integrat;
♦ Aplicație: substație exterioară 12kV, centrală electrică.
♦ Tip de operare: manuală, electrică, telecomandă.

Trimite o anchetă

Descriere produs

XUCKY Electric, în calitate de producători și furnizori de întrerupătoare de circuit de înaltă tensiune în aer liber din seria ZW20-12 în China de mai bine de 25 de ani, performanța transformatorului său cu scufundare în ulei este în conformitate cu IEC60076, GB1094, GB/T6451. Între timp, transformatorul nostru de distribuție a câștigat o mare reputație cu calitate înaltă și preț bun în Rusia, Asia de Sud, Africa, Orientul Mijlociu și America de Sud. Oferim personalizare și suport tehnic. Nu ezitați să ne contactați pentru o ofertă competitivă și pentru toate suporturile tehnice online!

♦ Mod de instalare: montat pe stâlp;

♦ Tip stâlp: stâlp integrat;

♦ Aplicație: substație exterioară 12kV, centrală electrică.

♦ Tip de operare: manuală, electrică, telecomandă.

Condiții de mediu

♦ Altitudine: <2000m;

♦ Temperatura aerului: -40°C 〜+40°C; modificarea temperaturii zilnice <25°C;

♦ Viteza vântului < 35m/s;

♦ Nivel murdar: IV;

♦ Locuri de instalare: Fără incendiu, pericol de explozie, coroziune chimică gravă sau vibrații grave;

♦ Intensitatea cutremurului: nivel <8.

Principalii parametri tehnici

NU	Articol		Unitate	Valoare
1	Tensiune nominală		kV	12
2	Tensiune de rezistență la frecvența de alimentare (1 min.)	(uscat) interfazic, pământ/fractură;	kV	42/48
2	Tensiune de rezistență la frecvența de alimentare (1 min.)	(umed) interfazic, pământ	kV	34
3	Tensiune de rezistență la impulsul fulgerului (interfază, pământ/fractură)		kV	75/85
4	Curent nominal		A	630.1250
5	Frecvența nominală		Hz	50
6	Curent nominal de întrerupere a scurtcircuitului		kA	20, 25
7	Valoarea nominală de vârf a curentului de rezistență (vârf)		kA	50, 63
8	Curent de rezistență de scurtă durată		kA	20, 25
9	Curent nominal de scurtcircuit		kA	50, 63
10	Durata nominală a scurtcircuitului		S	4
11	Secvență de operare nominală		Times	O-0,3S-CO-1 80S-CO
12	Numărul nominal de întrerupere a curentului de scurtcircuit		Times	30
13	Durata de viata mecanica		Times	10000
14	Tensiunea nominală de funcționare (poate fi personalizată)		V	220
15	Ora de deschidere		Domnișoară	≤80
16	Ora de închidere		Domnișoară	≤120
17	Timp de rupere completă		Domnișoară	≤100
18	Curent nominal de rupere de încărcare a cablului		A	50
19	Nota			E2~C2~M2(10000)
20	Numărul nominal de întrerupere a curentului de scurtcircuit		Times	30
