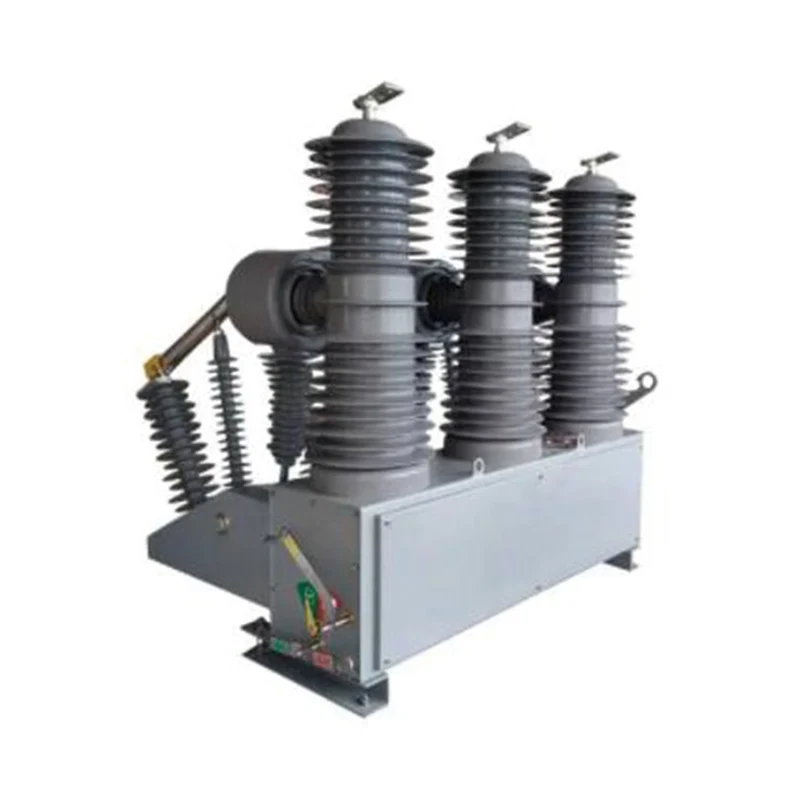

ZW32-40.5 Întrerupător de circuit în vid pentru exterior HV

◆ Condiții de utilizare a întrerupătorului de vacuum HV exterior ZW32-40.5
1.Temperatura ambiantă: -30℃~+60℃;
2.Altitudine: ≤3000m;
3.Viteza vântului: ≤34m/s;
4.Grad de poluare: ≤IV.
5. Temperatura de depozitare: -40℃~+85℃.

Trimite o anchetă

Descriere produs

ZW32-40.5 Întrerupător de circuit de vid HV în aer liber (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) adoptă un stâlp etanș solid dintr-o singură bucată și o structură a mașinii de operare extrem de fiabilă. Dispozitivul este utilizat în principal în rețelele electrice aeriene de medie tensiune pentru împărțirea și combinarea curentului de sarcină, curent de suprasarcină și curent de scurtcircuit.

Întrerupătorul de circuit de vid superior este un nou întrerupător de circuit de vid de înaltă tensiune de exterior de 35KV care înlocuiește întrerupătorul de circuit de vid ZW7. ZW32 este miniaturizarea lui ZW7, care este mai sigură și mai stabilă. ZW32-40.5 poate utiliza, de asemenea, mecanism de operare cu magnet permanenți, poate coopera cu echipamente de automatizare, GPRS, GSM și alte funcții de comunicare la distanță pentru a realiza patru funcții de la distanță, cum ar fi semnalizarea de la distanță, măsurarea de la distanță, reglarea de la distanță și controlul de la distanță.

◆ Condiții de utilizare

1.Temperatura ambiantă: -30℃~+60℃;

2.Altitudine: ≤3000m;

3.Viteza vântului: ≤34m/s;

4.Grad de poluare: ≤IV.

5. Temperatura de depozitare: -40℃~+85℃.

◆ Principalii parametri tehnici

NU.	Articole	Unitate	Valoare
1	tensiune nominală	kV	40.5
2	Tensiune de rezistență la frecvența de putere de 1 min	kV	95
3	tensiune de rezistență la impulsul fulgerului	kV	185
4	frecventa nominala	Hz	50
5	curent nominal	A	630,1250, 1600
6	curent nominal de întrerupere a scurtcircuitului	kA	20, 25, 31.5
7	curent nominal de scurtcircuit (vârf)	kA	50, 63, 80
8	curent de vârf nominal de rezistență	kA	50, 63, 80
9	4s suportă curent	kA	20, 25, 31.5
10	secvență de operare nominală	S	recuperare O-0,1s-CO-3s-CO-6S-60s
11	numărul nominal de întrerupere a curentului de scurtcircuit	ori	30
12	viata mecanica	ori	10000
13	tensiune de control al mecanismului	V	AC/DC220
14	circuit secundar 1min tensiune de rezistență la frecvența de alimentare	kV	2
15	distanța liberă dintre contactele deschise	mm	16±1
16	peste călătorii	mm	4±0,5
17	viteza de deschidere	Domnișoară	1,4-1,8
18	viteza de inchidere	Domnișoară	0,4-0,8
19	timpul de respingere de închidere a contactului	Domnișoară	≤5
20	asincronism trifazat de deschidere/închidere	Domnișoară	≤2
21	ora de inchidere	Domnișoară	≤100
22	ora de deschidere	Domnișoară	≤50
23	greutate	kg	270
