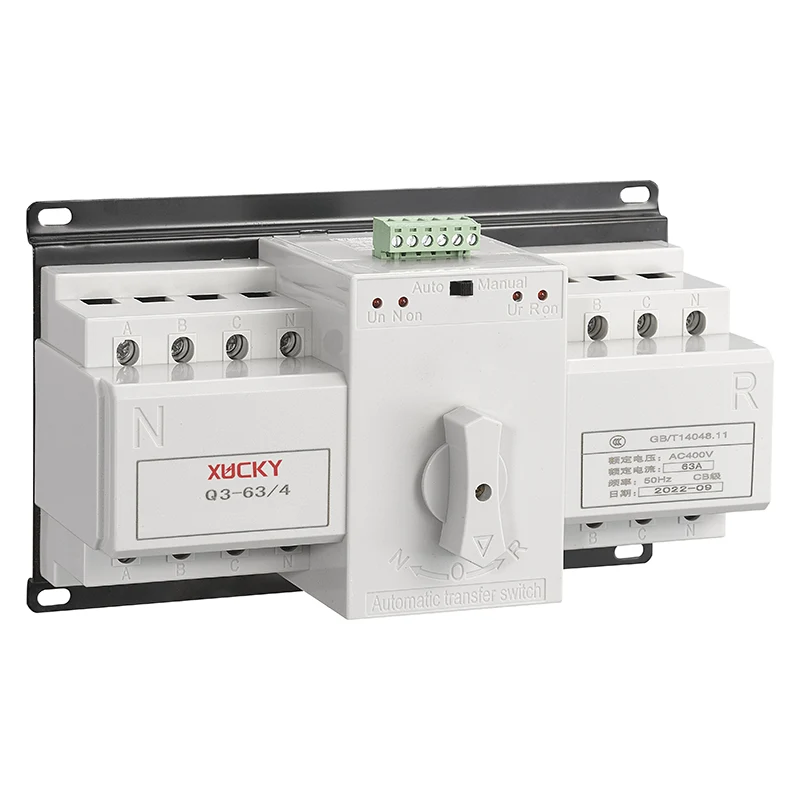

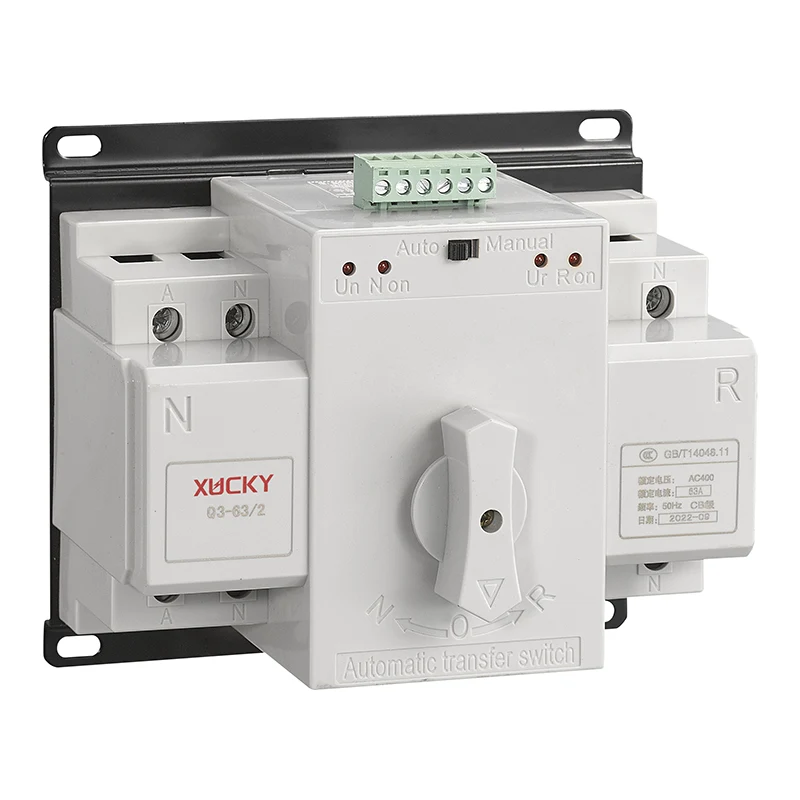

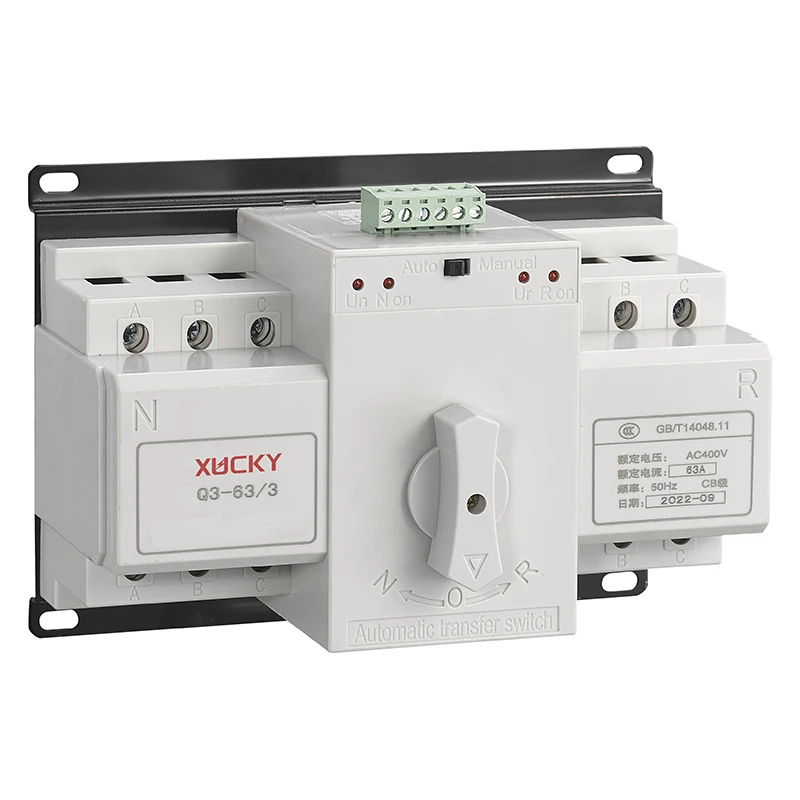

Q3 Comutator de transfer automat

Domeniul de aplicare

Întrerupător de transfer automat Q3 (denumit în continuare ATS), este potrivit pentru sistemul de alimentare cu AC 50Hz, tensiune nominală f 400V, curent nominal de 63A și mai jos. Alegerea și conversia între două surse de alimentare în funcție de nevoi. ATS au funcții de protecție de suprasarcină, scurtcircuit, subtensiune, dar au și funcții de incendiu, dublă rupere și semnal de închidere de ieșire. Se aplică în special liniilor de iluminat din clădiri de birouri, centre comerciale, bănci, clădiri înalte și alte locuri cu nevoi de incendiu.

Q3 Comutatorul de transfer automat conformă cu standardul GB / T14048.11.

Modele și specificații

Condiții normale de funcționare și condiții de instalare

● Altitudinea locului de instalare nu trebuie sa depaseasca 2000m.

● Temperatura aerului ambiant

Temperatura aerului ambiant nu depășește limita superioară de +40℃; temperatura medie a aerului înconjurător în 24 de ore nu depășește +35℃. Limita inferioară a temperaturii aerului ambiant nu este mai mică de -5 ℃.

● Condiții atmosferice

○ Umiditatea

La temperatura maximă de +40℃, umiditatea relativă a aerului este mai mică de 50%, există o umiditate relativă mai mare permisă la temperaturi mai scăzute, de exemplu, până la 90% la 20℃. Trebuie luate măsuri speciale pentru gelul care este generat ocazional din cauza schimbărilor de umiditate.

○ Gradul de poluare: 3

● Conditii de instalare

Instalat in loc fara soc si invazia de ploaie si zapada; terminalul superior se conectează la partea de putere, terminalul inferior se conectează la partea de sarcină; înclinarea dintre produse și planul vertical nu este mai mare de 5°.

● Categoria de instalare: Ⅲ

● Câmpul magnetic extern din apropierea locului de instalare nu depășește de 5 ori câmpul geomagnetic în orice direcție.

Parametru tehnic

Parametrii de bază ai comutatorului de transfer automat Q3 consultați Tabelul 1

Parametrii de bază ai tipului terminalului și tipului inteligent al comutatorului de transfer automat Q3 în tabelul 2

Contur și dimensiuni de montare

Instalare

Cablul de conectare pentru ATS folosește sârmă de cupru izolată cu un singur miez de clorură de polivinil (PVC) sau bară de cupru echivalentă, zona secțiunii este selectată conform tabelului 4.

Schema de cablare a ATS

Schema de conexiuni a comutatorului cu patru poli

Schema de conectare a comutatorului cu trei poli

Schema de cablare a terminalelor de ieșire ATS

Schema de cablare a terminalelor de ieșire de tip comun

Schema de cablare a terminalelor de ieșire de tip inteligent

Informații de comandă

Utilizatorii trebuie să specifice la comandă:

7.1 Numele și tipul comutatorului de transfer automat Q3;

7.2 Curentul nominal (A) al comutatorului de transfer automat Q3;

7.3 Poli (cu patru poli, ATS este un sistem trifazat cu patru fire atunci când clientul nu indică);

7.4 Tipul de controler al comutatorului de transfer automat Q3;

7.5 Cantitate.

7.6 Cerințe ale clienților pentru întrerupătoarele miniaturale DZ47 sau C65

De exemplu: comanda comutator de transfer automat Q3, tripolar, curent nominal de 6A, tip comun, numărul de 100 de unități. Poate fi scris ca: Q3-63 / 3P 6A 50 unități.

Comandați Întrerupător automat de transfer Q3, cu patru poli, curent nominal de 63A, tip inteligent, întrerupătoarele miniaturale necesită 50 de tip DZ47D. Poate fi scris ca: Q3-63 / 4P 63A DZ47D 100 unități.
