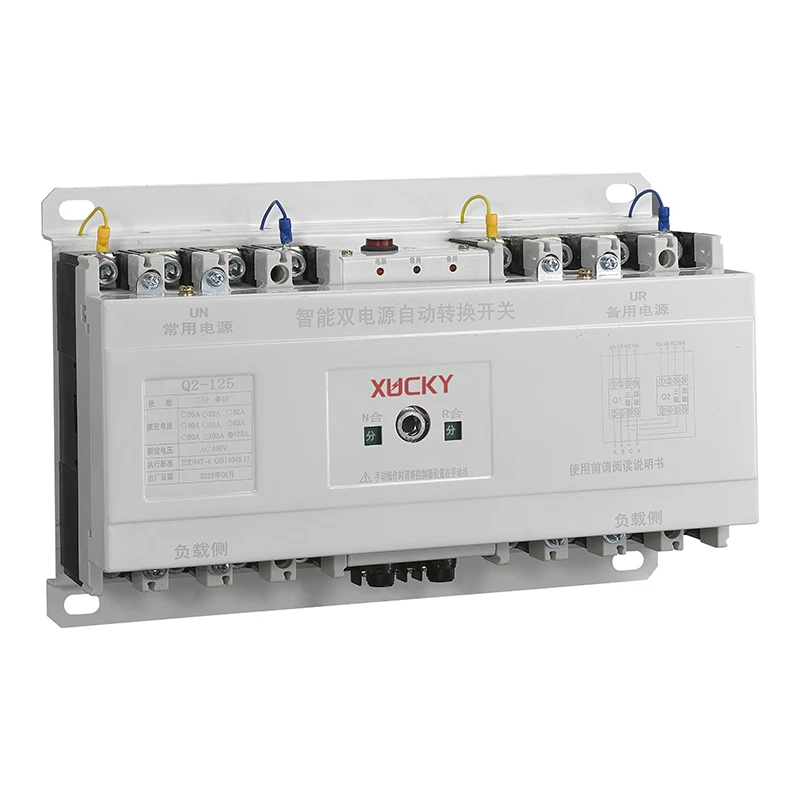

Q2 Comutator de transfer automat

Acest comutator de transfer la domiciliu îndeplinește standardul GB / T14048.11-2005 „Aparatură și aparate de control de joasă tensiune - echipamente de comutare de transfer automat”. Acest nivel electric al produsului este de clasa CB.

Modele și specificații

Conditii normale de lucru

● Temperatura aerului ambiant: -5℃~+40℃, iar temperatura medie în 24h este mai mică de +35℃;

● Umiditatea relativă atmosferică nu este mai mare de 50% la temperatura aerului ambiant de +40℃, există o umiditate relativă mai mare la temperatură scăzută. Umiditatea relativă maximă medie a lunii cele mai umede din luna cea mai umedă este de 90%, în timp ce temperatura minimă medie a acestei luni este de +25℃. Ținând cont de condensul la suprafața produsului din cauza schimbărilor de temperatură;

● Altitudinea locului de instalare nu este mai mare de 2000 m;

● Categoria de instalare: IV;

● Acest întrerupător ATS ar trebui să fie instalat în loc fără vibrații severe, șocuri și coroziune;

● Categoria de utilizare: A;

● Când condițiile de mai sus nu pot fi îndeplinite, ar trebui rezolvate de către utilizator și producător prin consultare.

Structura de bază

Întrerupătorul de transfer automat Q2 este compus în principal dintr-un întrerupător de conversie a puterii, funcționarea comutatorului are trei poziții de stare pe care utilizatorul le poate alege: putere comună (N) închidere, deschidere dublă, închidere putere de așteptare (R), întrerupătorul de transfer acasă are dimensiuni mici , greutate redusă, funcționare stabilă, ușor de utilizat și așa mai departe.

Instalare și utilizare

La cablare, sursa de alimentare comună N trebuie conectată la întrerupătorul de circuit de alimentare comun QN, iar sursa de alimentare de rezervă R trebuie conectată la întrerupătorul de circuit de alimentare de rezervă QR. Când QN și QR sunt întreruptoare cu patru fire, modul de conectare este conform schemei de cablare, 1, 3, 5 ale QN și QR sunt bornele de intrare trifazate (A, B, C), 7 este linia zero (N) borna de intrare, 8 este borna de ieșire a liniei zero. Dacă întrerupătorul de circuit este un întrerupător de circuit cu trei poli, este necesar ca linia zero NN a sursei de alimentare comună (N) și linia zero NR a sursei de alimentare de rezervă (R) să fie conectate la circuitul special tripolar. borna de linie zero KG. Funcționare specifică vezi schema de conexiuni. Sursa de alimentare Controlerul automat cu comutator dublu de alimentare ia linia de intrare faza A și linia zero N a întreruptorului QN și QR, dacă utilizați întrerupătorul cu trei poli, trebuie conectat la linia zero NN și NR, tripolar dedicat terminalul zero este între două întreruptoare, în instalarea și cablarea comutatorului automat de alimentare, nu faceți linia controlerului local conectată la borna de intrare a întreruptorului să fie uitată, întreruptă sau să aibă un scurtcircuit.

Dimensiuni de instalare

Parametru tehnic

Utilizați operațiunea

Fie că sursa de alimentare comună și tensiunea de alimentare de așteptare, ambele pot utiliza operarea manuală. Când operarea manuală, butonul manual-automat trebuie plasat în poziția de funcționare manuală, când împingeți mânerul în sensul acelor de ceasornic către terminal, întrerupătorul de circuit de alimentare de rezervă QR se deschide, întrerupătorul de circuit de alimentare comun QN se închide; când împingeți mânerul în sens invers acelor de ceasornic către terminal, întrerupătorul de circuit de alimentare de rezervă QR se închide, întrerupătorul de circuit comun de alimentare QN se deschide.

Pe panou, indicatorul de alimentare (roșu), dacă lumina nu este aprinsă, indicând că sursa de alimentare a casetei de control automate are defecțiune, nu poate acționa întrerupătorul ATS. După repararea la normal, butonul manual-automat este în poziția automată, dacă sursa de alimentare comună este normală, comutatorul va introduce automat întrerupătorul de circuit de alimentare comună QN în stare de închidere, indicatorul N (galben) este aprins pe panou; dacă sursa obișnuită de alimentare nu este normală, atunci comutatorul ATS va comuta automat la sursa de alimentare de așteptare QR pentru alimentarea cu energie electrică, indicatorul luminos al sursei de alimentare de așteptare R (verde) este aprins.

Notă: Mărimea reală va prevala, datele de mai sus sunt doar pentru referință.
