Q3 Comutator de transfer automat ATS

Trimite o anchetă

Descriere produs

Domeniul de aplicare

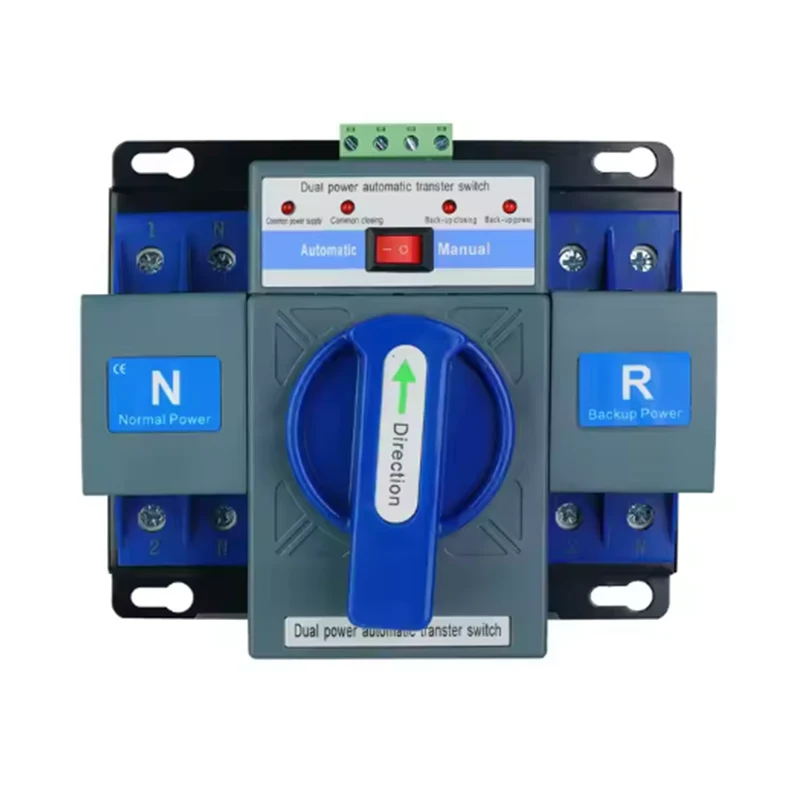

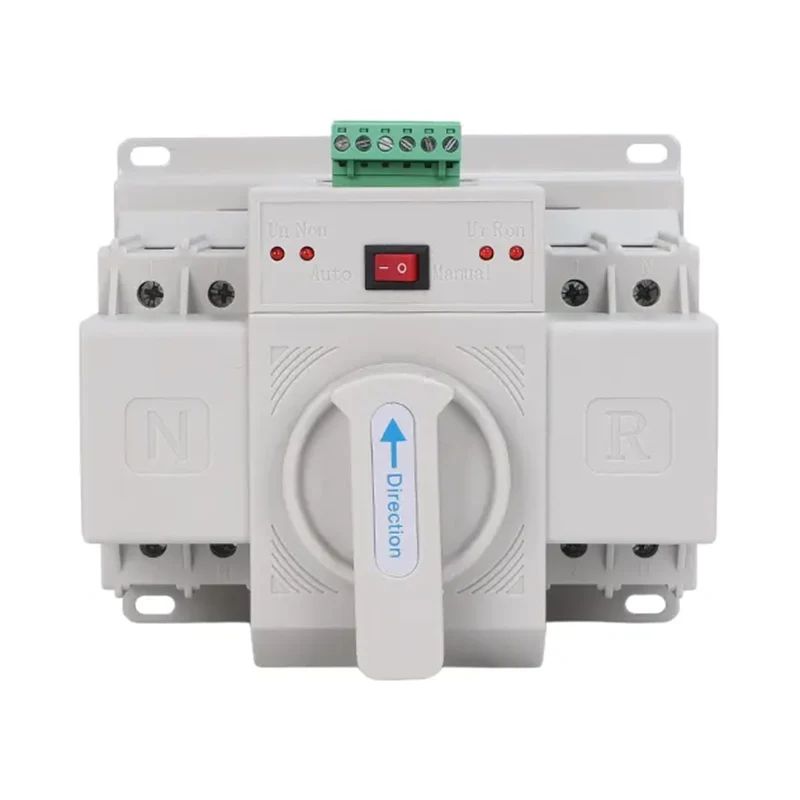

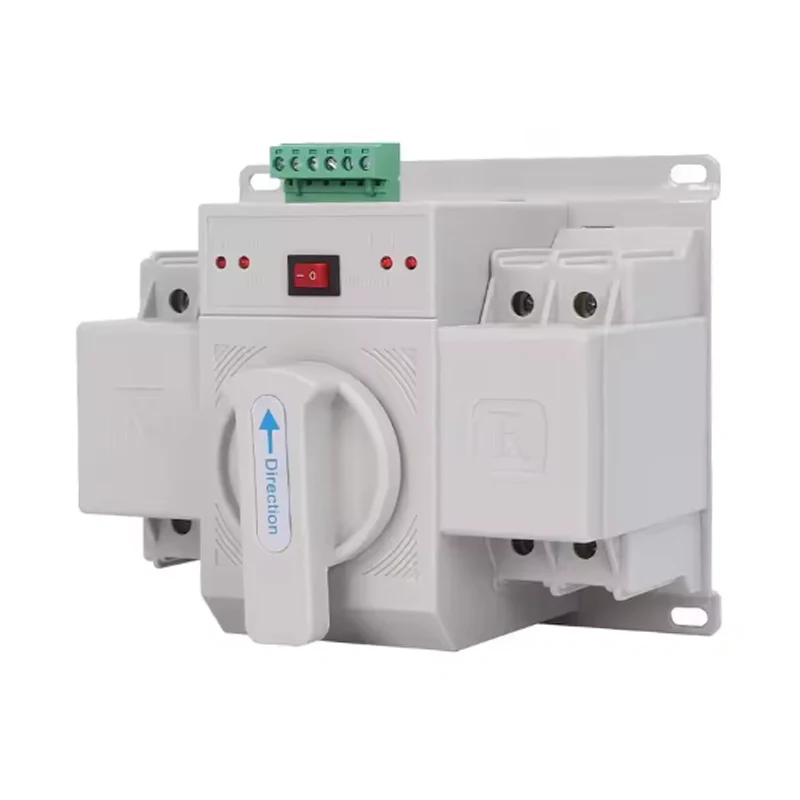

Comutatorul de transfer automat Q3 de înaltă calitate XUCKY (denumit în continuare ATS) este potrivit pentru sistemele de alimentare cu AC 50 Hz, tensiune nominală de 400 V și curent nominal de 63 A și mai jos. Oferim două tipuri de întrerupătoare de alimentare, permițându-vă să alegeți între două surse de alimentare în funcție de nevoile dvs. Acest ATS nu dispune doar de protecție la suprasarcină, scurtcircuit și subtensiune, ci și funcții de semnal de incendiu, de dublă întrerupere și de închidere a ieșirii. Este deosebit de potrivit pentru liniile de iluminat din clădiri de birouri, centre comerciale, bănci, clădiri înalte și alte locații care necesită protecție împotriva incendiilor.

Aplicații

În calitate de producător profesionist, XUCKY ar dori să vă ofere comutator automat de transfer Q3 ATS de înaltă calitate, care este potrivit pentru industriile care necesită alimentare cu siguranță, Q3 este utilizat pe scară largă în:

● Centre de date și servere pentru redundanță de rack de servere.

● Echipamente medicale (de exemplu, aparate RMN) pentru a preveni pierderea datelor.

● Sisteme de automatizare industrială în fabricile de producție.

● Telecomunicatii si sisteme de urgenta, asigurand conectivitate 24/7.

Parametru tehnic

Parametrii de bază ai comutatorului automat de transfer Q3 a se vedea tabelul 1

Parametrii de performanță a produsului
Îndeplinește standardele		GB/T 14048.11
clasa ATS		clasa CB
Folosiți categorii		AC-33iB
Tensiunea nominală de lucru Ue		AC230V-400V
Frecvența nominală de operare		50Hz/60Hz
Curentul nominal de funcționare Ie		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A 63A
Comutarea tensiunii de control		AC230V
Tensiunea nominală de izolație Ui		AC690V
Durata operațiunii de conversie		≤3s (nu este reglabil, din fabrică a fost ajustat)
Viaţă	Durata de viata electrica	de 1500 de ori
	Durata de viata mecanica	de 6000 de ori
Capacitate nominală de realizare pe timp scurt Icm		7,5 kA
Capacitate nominală de rupere de scurtă durată Icn		5kA

Parametrii de bază ai tipului de terminal și ai tipului inteligent de comutator de transfer automat Q3 ATS din tabelul 2

Model de produs	Tip comun	Tip inteligent
Metoda de instalare	Tip integral	Tip integral
Metoda de operare	Automat si manual	Manual automat și dubla rupere
Funcția de monitorizare	Detectarea defecțiunilor de fază	Alimentare comună subtensiune trifazată, lipsa faza si faza detectarea defecțiunilor
Metoda de conversie	Schimbare automată și recuperare automată	Schimbare automată și recuperare automată
Controlul legăturii de incendiu	Nu	Intrare DC12-24V dubla rupere (Funcția de oprire automată a focului)
Funcția de afișare	Lumină LED	Lumină LED

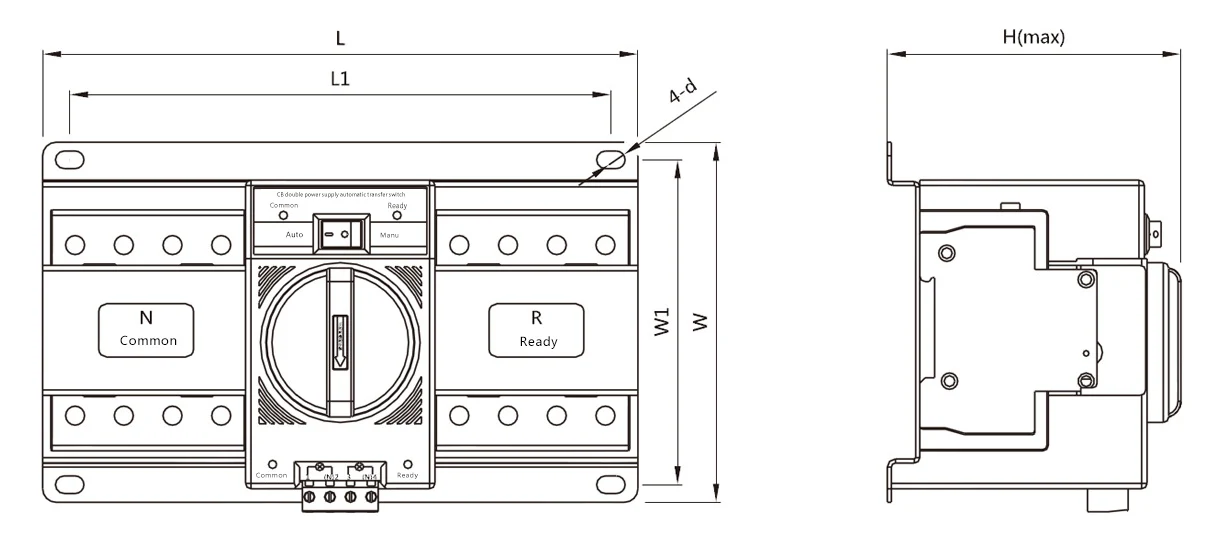

Contur și dimensiuni de montaj

Dimensiune Model și specificație	Dimensiunile conturului			Dimensiuni de instalare
	L	W	H	L1	W1	Φd

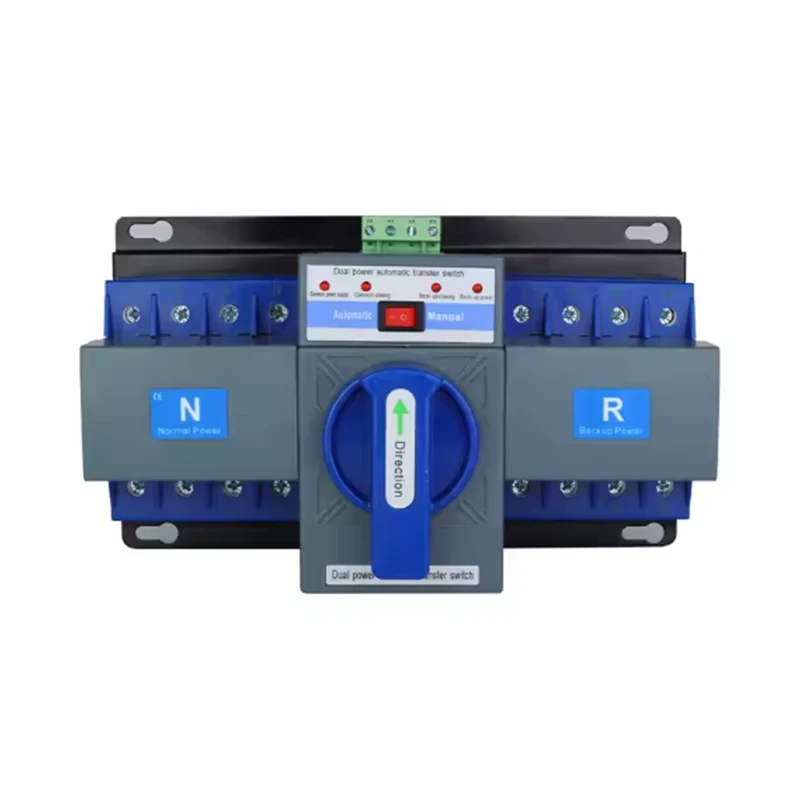

Comutator cu patru poli	220	132	120	200	120	5
Comutator cu trei poli	180			165
