Seria FN5-12 Comutator de întrerupere a încărcăturii de aer de înaltă tensiune pentru interior

Sprijină producția de masă personalizată seria FN5-12 întrerupător de întrerupere a sarcinii de aer de înaltă tensiune pentru interior (denumit în continuare întrerupător de întrerupere a sarcinii) se aplică rețelei AC 50Hz 12kV, pentru întreruperea curentului de sarcină și închiderea curentului de scurtcircuit. Întrerupătorul de întrerupere a sarcinii cu siguranță poate întrerupe curentul de scurtcircuit pentru protecția comutatorului. Comutatorul de întrerupere a sarcinii poate fi utilizat cu mecanismul de operare manual de tip CS6-1, iar acest produs special folosește mecanismul de operare manual CS.

Trimite o anchetă

Descriere produs

Aplicație

Seria FN5-12 întrerupător de rupere a aerului de înaltă tensiune pentru interior (denumit în continuare întrerupător de întrerupere a sarcinii) se aplică rețelei AC 50Hz 12kV, pentru întreruperea curentului de sarcină și închiderea curentului de scurtcircuit. Întrerupătorul de întrerupere a sarcinii cu siguranță poate întrerupe curentul de scurtcircuit pentru protecția comutatorului.

Comutatorul de întrerupere a sarcinii poate fi utilizat cu mecanismul de operare manual de tip CS6-1, iar acest produs special folosește mecanismul de operare manual CS 口.

Tip și semnificație

FN5-12 Series Indoor High Voltage Air Load Break Switch

Utilizați mediul

o. Altitudine < 1000m;

b. Teirr aer ambiental mFre: -25~+40°C, (mecanism de operare motorizat〉-5°C);

c. Umiditate relativă: medie zilnică <95%, medie lunară < 90% (+25 °C);

d. Aerul ambiental fără poluare evidentă, cum ar fi gaz coroziv sau inflamabil, vapori de apă etc.

e. Fără vibrații puternice ulterioare.

Date tehnice ale întrerupătorului de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN5-12

4.1 Tabelul 1 cu parametrii tehnici a întrerupătorului de sarcină

Nume	Unitate	Valoare
Tensiune nominală	kV	12
Tensiune maximă de lucru	kV	12
Frecvența nominală	Hz	5.
Curent nominal	A	400 630
Curent nominal de rezistență de scurtă durată (curent de stabilitate termică)	kA/S	12,5/4 20/2
Curent nominal de vârf de rezistență (curent de stabilitate dinamică)	kA	31,5 50
Curent nominal de rupere în buclă închisă	A	400 630
Puterea nominală de sarcină curent de rupere	O.	400 630
5% putere nominală de încărcare curent de rupere	A	20 31.5
Curent nominal de rupere de încărcare a cablului	A	10
Curent nominal de rupere a transformatorului fără sarcină		1250 kVA fără sarcină curent al transformatorului
Curent nominal de scurtcircuit de închidere	kA	31,5 50
Timpii de întrerupere a curentului de sarcină	Încărcare/timpi	100%/20 30%/75 60%/35 5%/80
1min frecvență de putere w; tensiune nstana (RMS), fază-la-fază / fractură izoktmg	kV	42/48
Frecvența puterii v^tnstand tensiune între fracturi izolante	kV	53
Tensiunea de rezistență la impuls de fulger la masă (vârf), fază-la-fază/ruptură izolatoare	kV	75/85
Cuplu de operare de deschidere/închidere	Nm(N)	90(80) 100(200)

Notă: FN5-12D împământată parte a comutatorului de sarcină cu capacitate curent de scurtcircuit.

4.2 Tabelul parametrilor tehnici al siguranțelor2

Model	Tensiune nominală KV	Siguranță Curent nominal A	Curent nominal de rupere KA	Curentul nominal al elementului siguranței
RN3	12	50	12.5	2, 3, 5, 7,5, 12, 15, 20, 30, 40, 50
		75		75
		100		100
		200		150 200
SDL*J	12	40	50	6.3, 10, 16, 20, 25,31.5,40
SFL*J	12	100		50, 63, 71, 80, 100
SKL*J	12	126		125

Aspect și dimensiuni de instalare (mm)

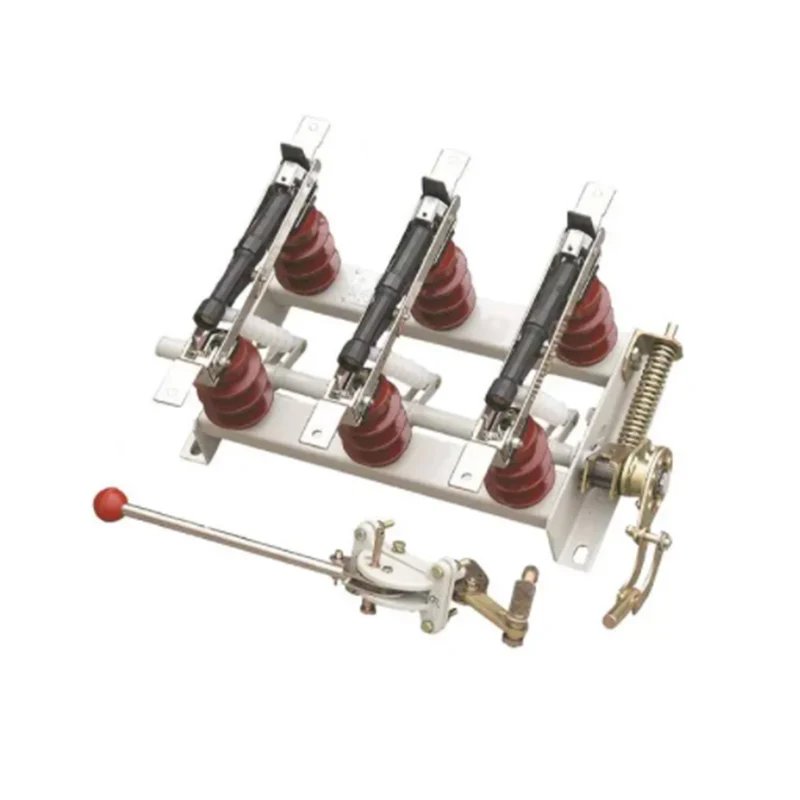

Fig. 1 FN5-12

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Cadru	2. Post izolator	3. Placa de cablare a rulmentului	4. Lama
5. Extinctor cu arc	6. Arc de torsiune și lagărul său cu știfturi	7. Bară de ghidare	8. Placă de cablare
9. Pârghie	10. Rulment mobil al comutatorului de sarcină	11. Mecanism de încărcare cu arc	12. Mecanism de acționare

Fig. 2 FN5-12D

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Cadru	2. Pământ blad	3. 7,rth comutator în mișcare rulment	4. Post izolator
5. Rulment de mișcare a pământului	6. Placă de cablare transmisă	7. Lama	8. Extinctor cu arc
9. Desenați arcul și + rulmentul bolțului arcului	10. Bară de ghidare	11. Placă de cablare	12. Pârghie
13. Rulmentul comutatorului de sarcină	14. Mecanismul de încărcare a arcului comutatorului de sarcină	15. Mecanism de încărcare a inelului de pământ	16. Mecanismul de acționare al comutatorului de sarcină
17. Er rth vi ch mecanism de acţionare	18. Mecanism de blocare

Fig. 3 FN5-12R(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12R încărcare sv

2. Placa de cablare a siguranțelor Bering

3. Siguranță

4. Placă de cabluri cu siguranțe

5. Baza siguranței

Fig. 4 FN5-12DR

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12D încărcare s'icn

2. Placa de cablare a siguranțelor Bering

3. Siguranță

4. Placă de cabluri cu siguranțe

5. Baza siguranței

Mecanism modelCS6-1 csn	L Model cu siguranță		H	h
	SDLJ、SFLJ、SKL*J		935	530
	735 RN3-10	<75	990	585
	735 RN3-10	5=75	1040	635

Fig. 5 FN5-12R(S)a

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. FN5-12 încărcare swi、c：i

2. Bering, se placa de cablare

3. Siguranță

4. Placă de cabluri cu siguranțe

5. Baza siguranței

Fig. 6 FN5-12DR(S)

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Comutator FN5-12D	2. Placa de cablare a siguranțelor Bering	3. Siguranță
4. Placă de cabluri cu siguranțe	5. Fus	6. Mecanism de blocare

Fig. 7 FN5-12R(D)L

FN5-12 Series Indoor High Voltage Air Load Break Switch

1. Sub cadru	2. Izolator	3. Siguranță	4. Dispozitiv declanșator
5. Contact în mișcare	6. Extinctor cu arc	7. Bară de ghidare	8. Contact static
9. Mecanism de deschidere/închidere	10. Dispozitiv de interblocare	11. Mecanismul de acționare al comutatorului de sarcină	12. Întrerupător de împământare
