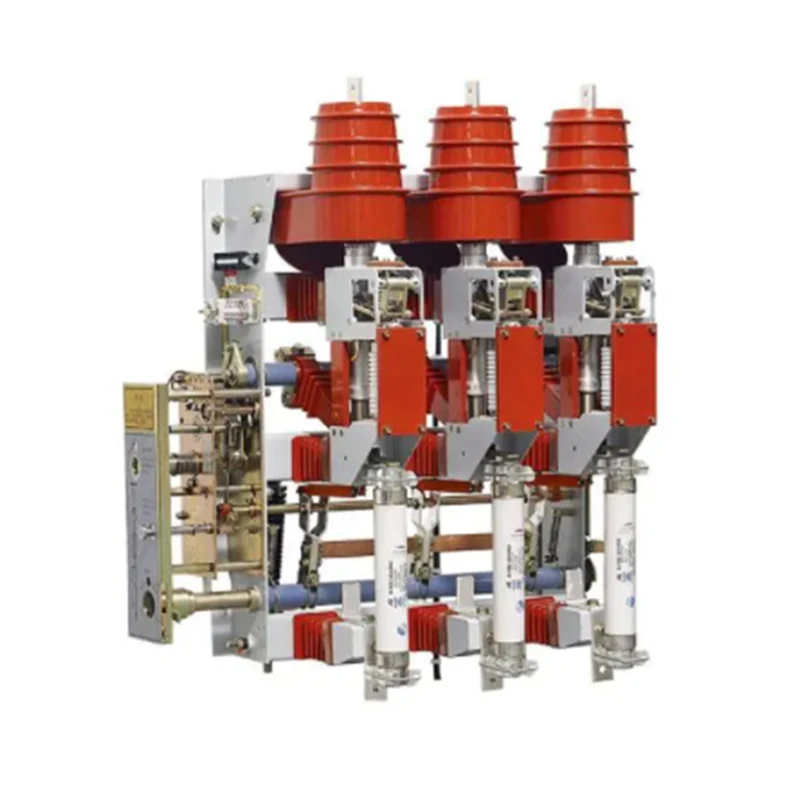

Seria FZN25-12 Comutator de întrerupere a sarcinii de înaltă tensiune pentru interior

Întrerupător de înaltă calitate de la furnizori chinezi, XUCKY Electric specializat în echipamente terminale electrice modulare de mulți ani, seria FZN25-12. Produsele noastre au un avantaj de preț bun și acoperă cea mai mare parte a piețelor din America de Sud, Orientul Mijlociu, Africa, Asia de Sud-Est. Așteptăm cu nerăbdare să devenim partenerul dumneavoastră pe termen lung în China. FZN25-12 întrerupător de întrerupere a sarcinii în vid HV de interior un echipament de comutator de interior trifazat AC 50Hz 12kV.

Trimite o anchetă

Descriere produs

Schiță a întrerupătorului de întrerupere a încărcăturii de înaltă tensiune de interior din seria FZN25-12

FZN25-12 întrerupător de întrerupere a sarcinii în vid HV de interior un echipament de întrerupător de interior trifazat AC 50Hz 12kV..

♦ Mecanism de acționare: mecanism de acționare cu arc, tip manual și tip electric disponibil;

♦ Tip operatie: operatie dreapta si operatie d stanga;

♦ Direcția de funcționare: funcționare stânga, funcționare dreapta;

♦ Aplicație: aparat de comutație de interior 12kv.

Condițiile de mediu ale întrerupătorului de întrerupere a încărcăturii cu vid de înaltă tensiune de interior din seria FZN25-12

♦ Temperatura ambiantă: -25°C 〜+40°C;

♦ Altitudine: <1000m (față de nivelul mării);

♦ Umiditate relativă: medie zilnică <95%, medie lunară <90%;

♦ Intensitatea cutremurului: nivel <8;

♦ Grad de poluare: II;

♦ Loc de instalare fără incendiu, explozie, coroziune chimică și vibrații grave.

Parametri tehnici ♦ Parametrii tehnici principali

NU	Articol		Unitate	FZN25-12LT 630-20	FZRN25-12D/T 200-31,5
1	Tensiune nominală		kV	12	12
2	Frecvența nominală		Hz	50	50
3	Curent nominal		A	630	200
4	Tensiune de rezistență la frecvența de alimentare 1 min (fază la pământ,	Fază la pământ, fază la fază	kV	42	42
	între poli, contacte deschise)	Fractură izolatoare		48	48
5	Tensiune nominală de rezistență la impulsul fulgerului (Fază până la	Fază la pământ, fază la fază	kV	75	75
5	pământ, între poli, contacte deschise)	Fractură izolatoare	kV	85	85
6	Curent nominal de rezistență de scurtă durată (curent de stabilitate termică)	Comutator de întrerupere a încărcăturii	kA	20
7	Durata nominală a scurtcircuitului (timp de stabilitate termica)	Comutator de întrerupere a încărcăturii	s	4
8	Curent nominal de scurtcircuit (vârf)		kA	50
9	Curent nominal de rupere a sarcinii active		A	630
10	Curent nominal de rupere a buclei		A	630
11	Curent nominal de încărcare a cablului			10
12	Capacitate nominală a transformatorului fără sarcină		kVA	1600	1600
13	Curent nominal de întrerupere a scurtcircuitului (siguranță limită de curent)		kA		31.5
14	Curent nominal de transfer de rupere		A		2000
15	Model de siguranță				SDLAJ-12 SFLZJ-12
16	Energie de ieșire a percutorului		J		2-5

1±0,5

NU	Articol	Unitate	FZN25-12D/T 630-20	FZRN25-12D/T 200-31,5
17	Tensiunea nominală a circuitului auxiliar	V	^110 ^220	^110 ^220
18	Comutator de împământare cu rezistență la curent de scurtă durată	kA	20	20
19	Durata maximă a scurtcircuitului nominală a comutatorului de pământ	S	2	2
20	Curentul de rezistență de vârf nominal al comutatorului de pământ	kA	50	50
21	Curent nominal de trecere scurt	kA	50	80 (valoarea maximă posibilă)
22	Durata de viata mecanica	ori	10000	10000

♦ Proprietate mecanică

NU	Articol	Unitate	Valoare
NU	Articol	Unitate	FZN25-12 D/ T630 20	FZRN25-12 D/T200-31,5
1	Distanța de aer între părțile încărcate și la pământ	mm	>125
2	Introducerea tubului conductor în adâncimea fixă a suportului de contact	mm	>18
3	Distanța deschisă a întrerupătorului de vid	mm	600+1
4	Lungimea compresiei arcului de contact a întrerupătorului de vid	mm	20+1
5	Viteza medie de inchidere a intrerupatorului de vid	Domnișoară	0,6±0,2
6	Viteza medie de deschidere a întreruptorului cu vid	Domnișoară	1,0±0,2
7	Închiderea timpului de sărituri	Domnișoară	<2
8	Sincronism trifazat de închidere și deschidere	Domnișoară	<3
9	Rezistența circuitului principal	rQ	<150	<300
10	Operare manuală + cuplu maxim	n.m	<160
11	Timp de deschidere a declanșatorului siguranței	Domnișoară	-	30-40
12	Eliberați timpul de deschidere a declanșatorului	Domnișoară	40-45

♦ Parametrii motorului de stocare a energiei

Model	Tensiunea nominală V	Curentul nominal A	Puterea nominala W	Domeniu normal de tensiune de lucru
LLZY-CJ01B8	AC/DC220	0.7	70	85%-110% evaluat
66ZY-CJ028	AC/DC110	1.5	70	Voltaj
