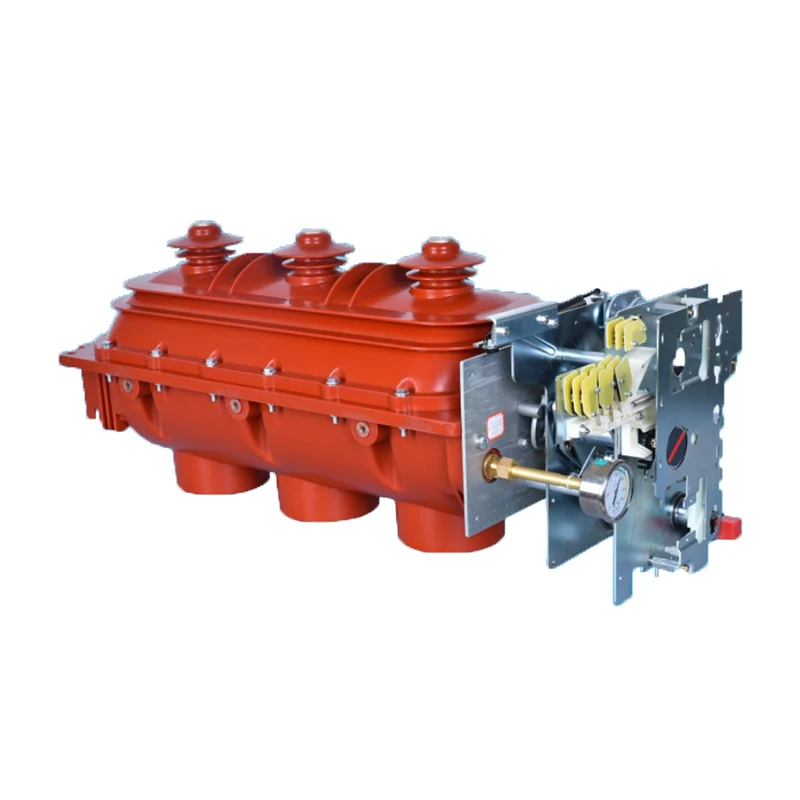

FLN36-12 Comutator de sarcină cu hexafluorură de sulf de înaltă tensiune pentru interior

FLN36-12 Comutator de sarcină cu hexafluorură de sulf de înaltă tensiune pentru interior este un aparat de comutare de medie tensiune dezvoltat de un producător profesionist XUCKY. Este un aparat de comutare multifuncțional de medie tensiune care integrează funcții de comutare, deschidere și împământare. Adoptă o carcasă de rășină epoxidice complet sigilată, întărită, umplută cu gaz SF6 de 0,05 MPa. Bine ați venit să ne contactați!

Trimite o anchetă

Descriere produs

Aplicație

Întrerupătorul de sarcină cu hexafluorură de sulf pentru interior de înaltă tensiune FLN36-12 de la Xucky este un aparat de comutație de medie tensiune dezvoltat de compania noastră cu referire la noile tehnologii internaționale și în conformitate cu standardele relevante ale sistemului de alimentare din China, iar indicatorii săi de performanță îndeplinesc standardul național GB/T3804-2017 „3,6 kV-40,5 kV-40,5 kV comutatorul de sarcină principală a elementului de înaltă tensiune AC” unitate principală.

Seria FLN36-12D/FL(R)N36-12D întrerupător de sarcină cu hexafluorură de sulf de înaltă tensiune pentru interior este o colecție de frână, deschidere, împământare ca unul dintre aparatele de comutare multifuncționale de medie tensiune, într-o structură complet etanșă, cu o structură întărită din rășină epoxidică, umplută cu gaz O.O5MPa, pentru a asigura cele trei părți de mai sus de calitate, pentru a asigura cele trei părți de mai sus. de produsul, îmbunătățiți fiabilitatea.

Nu necesită întreținere și poate funcționa în siguranță mai mult de 20 de ani în condiții normale.

Condiție de utilizare

Umiditate relativa:

Medie zilnică <95%

Media lunară <90%

Altitudine: <5000m

Vibrații și șocuri severe, precum și fără incendiu, coroziune chimică, locație cu pericol de explozie

Aplicați standardul:

GB/T3804-2017

Comutator de sarcină AC de înaltă tensiune

3,6 kV-40,5 kV

Parametrul tehnic

Număr	Nume		Unitate	Date
1	Tensiune nominală		kV	12
2	Frecvența nominală		Hz	50
3	Evaluarea actuală		A	630
4	Curent nominal de vârf de rezistență		cel	50
5	Curent de rezistență de scurtă durată evaluat 4S		cel	20
6	Curent nominal de închidere		cel	50
7	Curent nominal de rupere	Curentul de întrerupere a sarcinii active	A	630
		Curent de întrerupere în buclă închisă	A	630
		Încărcare cablu întrerupând curent	A	10
8	Tensiunea de rezistență a frecvenței de alimentare 1min interfaz, până la pământ/fractură		kV	42/48
9	Rezistă la tensiunea impulsului fulgerului interfazate, până la masă/fractură		kV	75/85
10	Presiune relativă a gazului Sf6 (presiune manometrică 20°C)		MPa	≤0,04
11	Tensiune nominală de funcționare (electrică)		V	AC220,DC220
12	Tensiunea nominală a declanșatorului șunt		V	AC220,DC220
13	Viteza medie de deschidere		Domnișoară	3,5±1,5
14	Viteza medie de inchidere		Domnișoară	3,5±1,5
15	Simultaneitate trifazata de deschidere si inchidere		Domnișoară	≤3
16	Rezistența buclei principale		mΩ	≤120
17	Operarea manuală este cea mai în prezent		N.m	≤160
18	Distanța centrală dintre faze		mm	210±0,5
