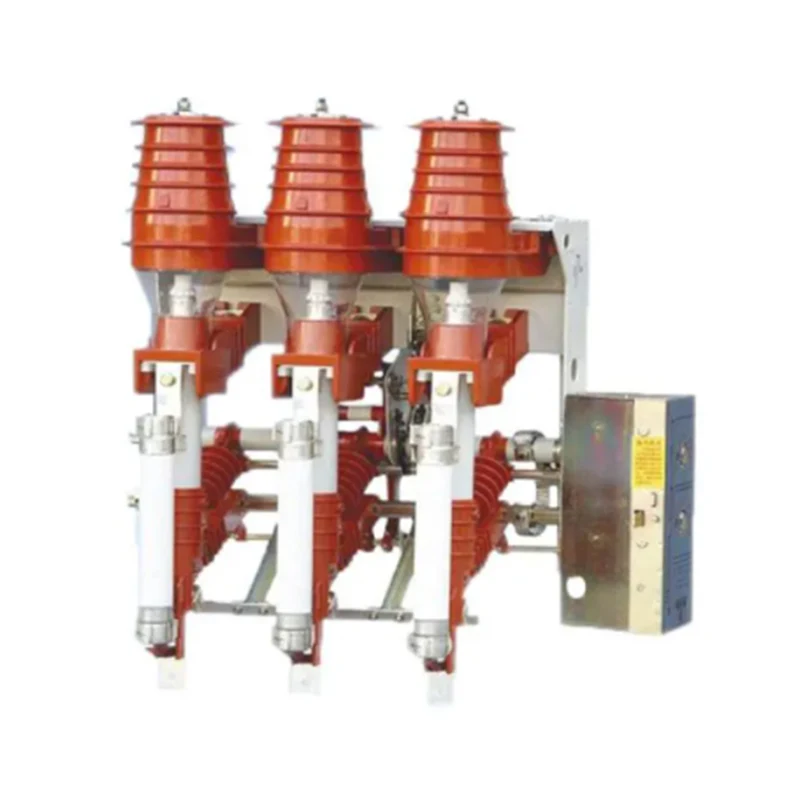

Seria FN12-12 Comutator de întrerupere a încărcăturii de aer de înaltă tensiune pentru interior

Întrerupătorul de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN12-12 al mărcii XUCKY Electric este un echipament de comutator de interior trifazat AC 50Hz 12kV.
♦ Mod de instalare: montat frontal, montat lateral, montat flip;
♦ Mecanism de acționare: mecanism de acționare cu arc, tip manual și tip electric disponibil;
♦ Tip operare: operare la dreapta si operare la stanga;
♦ Aplicație: aparat de comutație de interior 12kv.

Trimite o anchetă

Descriere produs

Contur

Întrerupătorul de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN12-12 este un echipament de comutator de interior trifazat AC 50Hz 12kV.

♦ Mod de instalare: montat frontal, montat lateral, montat flip;

♦ Mecanism de acționare: mecanism de acționare cu arc, tip manual și tip electric disponibil;

♦ Tip operare: operare la dreapta si operare la stanga;

♦ Aplicație: aparat de comutație de interior 12kv.

Condițiile de mediu ale întrerupătorului de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN12-12

♦ Temperatura ambiantă: -25°C 〜+40°C;

♦ Altitudine: <1000m (față de nivelul mării);

♦ Umiditate relativă: medie zilnică <95%, medie lunară <90%;

♦ Intensitatea cutremurului: nivel <8;

♦ Grad de poluare: II;

♦ Locuri fără incendiu, explozie, coroziune chimică și vibrații grave.

Principalii parametri tehnici ai întrerupătorului de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN12-12

NU	Articol			Unitate	FN12-12D/6 30-20	FN12-12RD/1 25-31,5
1	Tensiune nominală			kV	12	12
2	Frecvența nominală			Hz	50	50
3	Curent nominal			A	630	125
4	Tensiune de rezistență la frecvența de alimentare 1 min (fază la pământ, între poli, contacte deschise)		Fază la pământ, fază la fază	kV	42	42
4			Fractură izolatoare	kV	48	48
5	Tensiune nominală de rezistență la impuls de trăsnet (fază la pământ, între poli, contacte deschise)		Fază la pământ, fază la fază	kV	75	75
5			Fractură izolatoare	kV	85	85
6	Curent nominal de rezistență de scurtă durată (curent de stabilitate termică)		Comutator de întrerupere a încărcăturii	kA	20
6			Întrerupător de împământare	kA	20
7	Durata nominală a scurtcircuitului (timp de stabilitate termică)		Comutator de întrerupere a încărcăturii	s	4
7			Întrerupător de împământare	s	2
8	Curent nominal de scurtcircuit (vârf)			kA	50
9	Curent nominal de rupere	Curent de rupere de sarcină activă		A	630
		Curent de rupere a buclei			630
		5% curent de rupere a sarcinii active			31.5
		Curent de încărcare prin cablu			10
		Capacitatea transformatorului fără sarcină		kVA	1250
10	Curent nominal de întrerupere a scurtcircuitului (siguranță limită de curent)			kA		31.5
11	Curent nominal de transfer			A		1200
12	Durata de viata mecanica			ori	2000	2000
13	Energie de ieșire a percutorului			J		1±0,5
