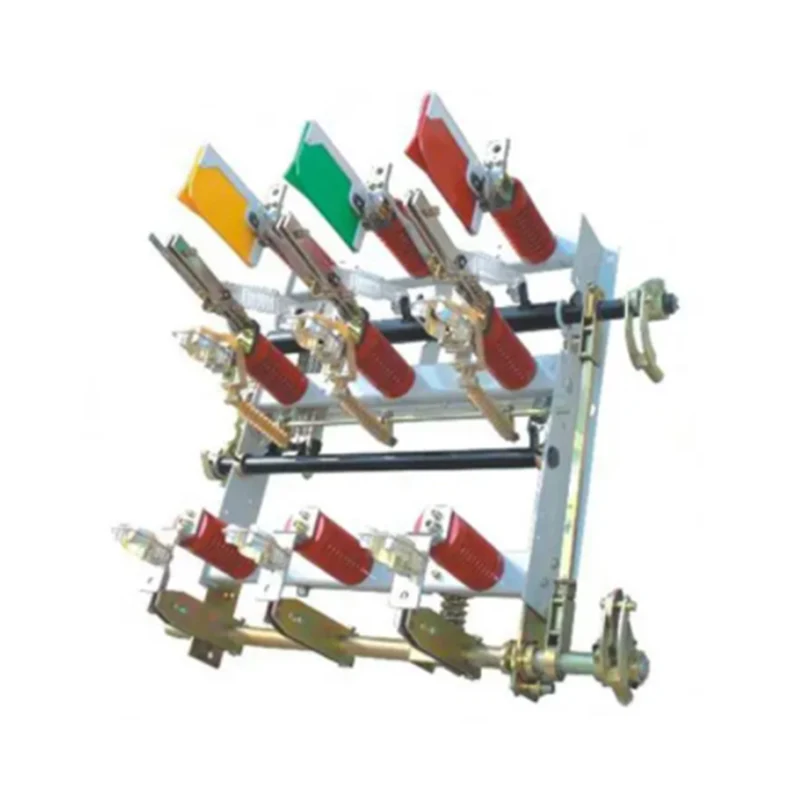

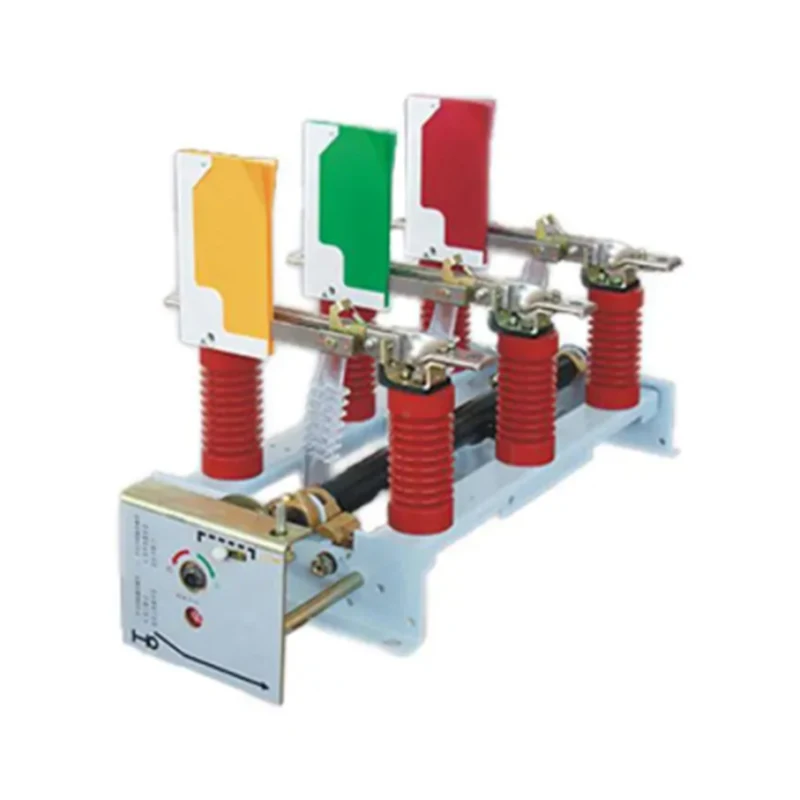

Seria FN7-12 Comutator de întrerupere a încărcăturii de aer de înaltă tensiune pentru interior

Aplicație

FN7-12 este un nou tip de întrerupător de întrerupere a sarcinii de înaltă tensiune pentru interior. Este potrivit pentru AC 50Hz, tensiune nominală 12KV AC trifazat sistem de alimentare, ca curent de sarcină de rupere și curent de scurtcircuit de închidere.

Descrierea tipului de întrerupător de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN7-12

Conditii de munca

● Temperatura mediului: -25 °C~ 40°C;

● Altitudine: <1000m;

● Umiditate relativă: medie zilnică <95%; Media lunară <90%;

● Pe amplasament nu trebuie să existe gaze sau vapori corozivi, de combustie și de explozie;

● Fără vibrații violente frecvente.

Parametrii tehnici ai întrerupătorului de întrerupere a încărcăturii de aer de înaltă tensiune din seria FN7-12

Specificații principale Notă: (-) fără (A) cu Tabelul 1

Parametrii nominali Tabelul 2

Parametrii nominali ai siguranței Tabelul 3

A*: cu atacant.

Desenul general al structurii și dimensiunea de instalare (unitate mm)

Desen 1 FN7-12 conturul comutatorului de sarcină și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea de contact a arcului și camera de stingere a arcului 3. Izolator 4. Bază 5. Cuțit de contact dinamic 6. Cuțit de contact static 7. Dispozitiv de stocare a energiei arcului (în interiorul manșonului axei principale) 8. Braț de rotire a cuțitului principal

Desen 2 FN7-12DXL conturul comutatorului de sarcină și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea de contact cu arc și camera de stingere a arcului 3. Izolator 4. Bază 5. Cuțit de contact dinamic 6. Cuțit de contact static 7. Dispozitiv de stocare a energiei cu arc (în interiorul manșonului axei principale) 8. Cuțit de împământare 9. Principal braț de rotire închidere cuțit 10. Braț de rotire închidere cuțit de împământare

Desen 3 FN7-12DXLR schiță comutatorului de sarcină de tip separat și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea contactului arcului și camera de stingere a arcului 3. Izolator 4. Cuțit de împământare 5. Bază 6. Cuțit de contact dinamic 7* Cuțit de contact static 8. Siguranță 9* Dispozitiv de stocare a energiei cu arc (în interiorul manșonului axei principale) 10. Arcuri de stocare a energiei de împământare 11. Dispozitiv de blocare 12. Braț de rotație de închidere și deschidere a cuțitului principal 13. Braț de rotație de închidere și deschidere a cuțitului de împământare

Desenul 4 FN7-12R, tip separat, conturul comutatorului de sarcină și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea contactului arcului și camera de stingere a arcului 3. Izolator 4. Baza 5. Cuțit de contact dinamic 6. Cuțit de contact static 7. Dispozitiv de stocare a energiei cu arc (în interiorul manșonului axei principale) 8. Siguranță 9. Cuțit principal închidere&deschidere braț rotativ

Desen 5 FN7-12DXLRA de tip integrat întrerupător de sarcină contur și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea contactului arcului și camera de stingere a arcului 3. Siguranță tip impact 4. Baza izolatoare 5. Cuțit de împământare 6. Baza 7. Cuțit de contact dinamic 8. Arc de închidere a cuțitului principal 9. Cuțit de contact static 10. Energia de împământare -arc de depozitare 11. Arc de deschidere a cuțitului principal 12. Dispozitiv de blocare 13. Braț de rotire de închidere și deschidere a cuțitului principal m 14. Braț de rotație de închidere și deschidere a cuțitului de împământare

Desen 6 FN7-12C conturul comutatorului de sarcină și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea de contact a arcului și camera de stingere a arcului 3. Izolator 4. Bază 5. Cuțit de contact dinamic 6. Cuțit de contact static 7. Dispozitiv de stocare a energiei cu arc (în interiorul manșonului axei principale) 8. Placă

Desen 7 FN7-12CR contur întrerupător de sarcină de tip separat și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea de contact a arcului și camera de stingere a arcului 3. Izolator 4. Bază 5. Cuțit de contact dinamic 6. Cuțit de contact static 7. Dispozitiv de stocare a energiei cu arc (în interiorul manșonului axei principale) 8. Siguranță 9. Placă

Desen 8 FN7-12CDXLRA de tip integrat comutator de sarcină contur și dimensiunea instalării

1. Cuțit de stingere a arcului 2. Partea de contact a arcului și camera de stingere a arcului 3. Siguranță tip impact 4. Cuțit de împământare 5. Izolator 6. Baza 7. Arc de închidere a cuțitului principal 8. Cuțit de contact dinamic 9. Cuțit de contact static 10. Stocarea energiei de împământare arc 11. Arc deschidere cuțit principal 12.Plăcuță 13. Desen 11
