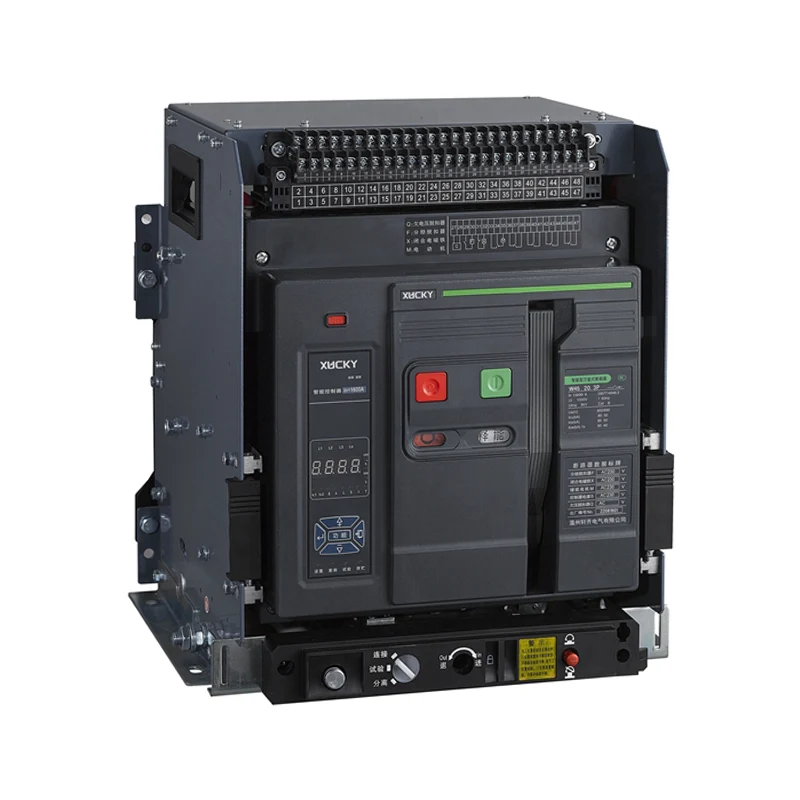

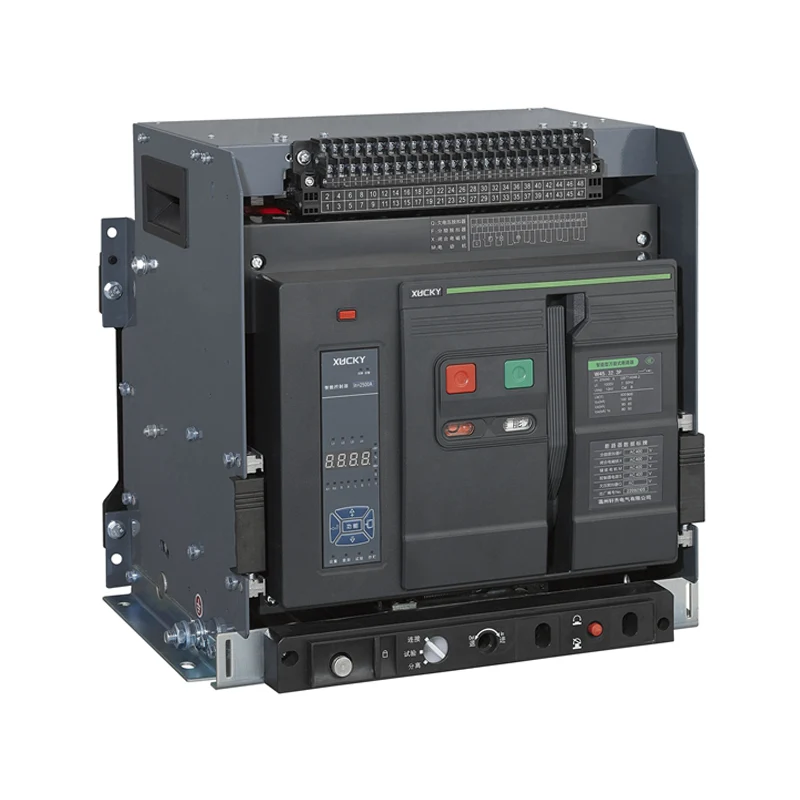

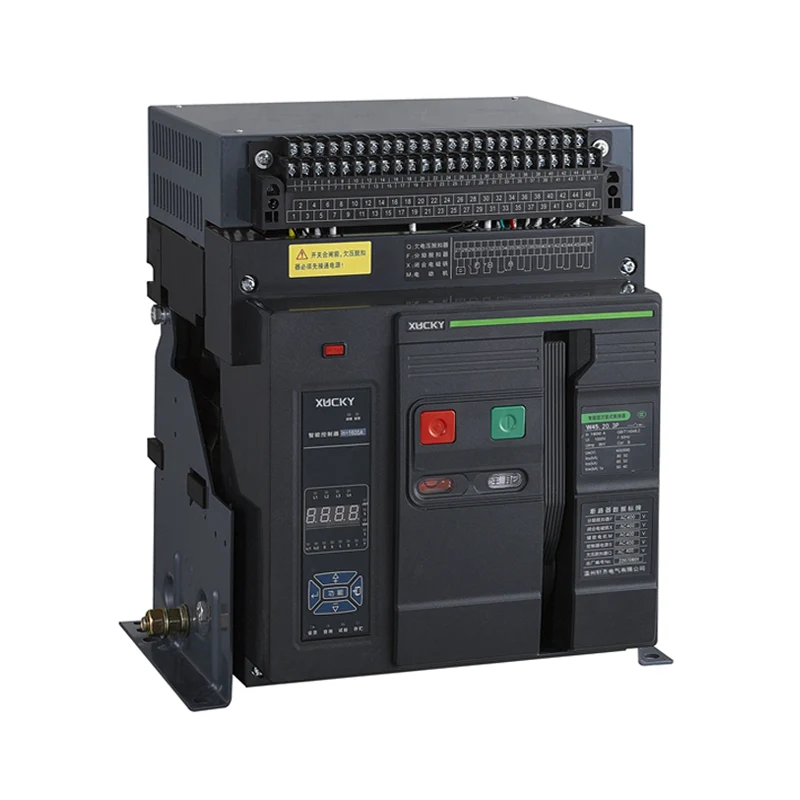

China XUCKY Electric DW45 Air Circuit Breaker personalizat, ACB (denumit în continuare întrerupător) este potrivit pentru rețeaua de distribuție cu AC 50Hz, tensiune nominală la 660V (690V) și mai jos, curentul nominal 630A ~ 6300A, utilizat pentru distribuirea energiei și protejarea echipamente de linie și de alimentare de la suprasarcină, subtensiune, scurtcircuit, împământare monofazată și alte defecțiuni. Air Circuit Breaker are funcție de protecție inteligentă, protecția selectivă este precisă, poate îmbunătăți fiabilitatea sursei de alimentare și poate evita întreruperile inutile de alimentare. În același timp, are o interfață de comunicare deschisă pentru a efectua „Patru telecomenzi” pentru a îndeplini cerințele centrului de control și ale sistemului de automatizare. Întrerupătorul are o tensiune de rezistență la impuls de 8000V la 2000 de metri (revizuită la diferite altitudini, care nu depășește 12000V). Întrerupătorul de circuit de aer acb nu este echipat cu controler și senzor inteligent și poate fi folosit ca izolator.
XUCKY este un producător profesionist de întrerupătoare de aer. Întrerupătorul de circuit de aer acb îndeplinește GB14048.2 „Aparatură de joasă tensiune și aparate de control Întreruptoare de joasă tensiune” și IEC60947-2 „Aparatură de joasă tensiune și întrerupătoare de control” și alte standarde.
● Clasificare
După metoda de instalare: tip fix, tip sertar.
După poli: trei poli, patru poli. În funcție de modul de funcționare: funcționare electrică, funcționare manuală (revizuire, întreținere).
● Tipul de lansare
Controler inteligent, declanșare tranzitorie (sau întârziere) sub tensiune, declanșare în șunt.
● Performanța controlerului inteligent
o. Controlerul inteligent al Air Circuit Breaker este împărțit în: bse5 (tip H: comunicare), bse4 (tip M: tip inteligent comun), bse3 (tip L: tip economic);
b. Cu suprasarcină limită de timp inversă cu întârziere lungă, limită de timp inversă cu întârziere scurtă, limită de timp definită, funcție instantanee. Utilizatorii își pot seta propriile caracteristici de protecție necesare;
c. Funcție de protecție la împământare monofazată;
d. Funcția de afișare: setarea afișajului curent, afișarea curentului de funcționare, afișarea principală a tensiunii fiecărei faze (afișarea tensiunii trebuie prezentată la comanda);
e. Functie de alarma: alarma de suprasarcina;
f. Funcție de auto-verificare: auto-verificare supraîncălzire, auto-diagnosticare microcomputer;
g. Funcția de testare: Testați caracteristicile de funcționare ale controlerului.
● Temperatura aerului ambiant: Valoarea limită superioară nu depășește +40°C, valoarea limită inferioară nu este mai mică de -5°C, iar valoarea medie în 24h nu depășește +35°C. Notă: Condiția de lucru este ca valoarea limită inferioară să fie -10°C sau -25°C, utilizatorul trebuie să declare la companie; Limita superioară depășește +40°C sau limita inferioară este mai mică de -10°C sau -25°C condiții de lucru, utilizatorii trebuie să se consulte cu compania.
● Altitudinea locului de instalare nu depaseste 2000m.
● Condițiile atmosferice ale întreruptorului de aer: umiditatea relativă a atmosferei nu depășește 50% când aerul ambiental este de +40°C. Poate avea umiditate relativă relativ ridicată la temperaturi mai scăzute. Umiditatea relativă maximă medie lunară a celei mai umede luni este de 90%. Temperatura medie minimă este de +25°C și luați în considerare condensul care apare pe suprafața produsului din cauza schimbărilor de temperatură. Depășiți cerințele cerute și consultați-vă cu compania.
● Nivel de protectie: IP30
● Nivel de poluare: III
● Categoria de utilizare: Clasa B sau Clasa A
● Categoria de instalare: întrerupător de aer acb și declanșator de subtensiune cu tensiune nominală de funcționare de 660V (690V) sau mai puțin. Bobina primară a transformatorului de putere este utilizată pentru categoria de instalare IV. Categoria de instalare a circuitului auxiliar și a circuitului de comandă este III.
● Condiții de instalare: întrerupătorul trebuie instalat în conformitate cu cerințele acestui manual. Înclinația verticală a întreruptorului nu trebuie să depășească 5° (înclinarea întreruptorului minei nu trebuie să depășească 15°).
● Indicația pozitivă a întreruptorului
● Curentul nominal al întreruptorului
| Curentul nominal al cadru Inm (A) | Curent nominal In (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Capacitatea nominală de întrerupere la scurtcircuit și curentul de rezistență de scurtă durată, distanța arcului întrerupător este zero (adică fără arc în afara întreruptorului).
| Curentul nominal al cadru Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Limita nominală a capacității de întrerupere a scurtcircuitului Icu(kA)O-CO | 400V | 80 | 100 | 100 | 120 |
| 690V | 50 | 65 | 65 | 80 | |
| Limita nominală a capacității de scurtcircuit n×Icu(kA)/cosΦ | 400V | 176/0.2 | 220/0,2 | 220/0,2 | 264/0.2 |
| 690V | 105/0,25 | 143/0.2 | 143/0.2 | 187/0.2 | |
| Capacitate nominală de întrerupere a scurtcircuitului de funcționare Ics(kA)O-CO-CO | 400V | 50 | 65 | 65 | 80 |
| 690V | 40 | 50 | 50 | 70 | |
| Curent nominal de rezistență de scurtă durată
Icw(kA)1s, întârziere 0,4s, O-CO |
400V | 50 | 65 | 65/80(MCR) | 85/100(MCR) |
| 690V | 40 | 50 | 50/65(MCR) | 65/75(MCR) | |
Notă: Capacitatea de rupere a liniilor superioare și inferioare din tabel este aceeași.
● Caracteristicile și funcțiile de protecție ale controlerului inteligent de supracurent
1. Valoarea de setare Ir (I/In) și eroarea controlerului
| Întârziere lungă | scurtă întârziere | Instantaneu | Defecțiune la pământ | ||||
| Și 1 | Ir2 | eroare | Ir3 | eroare | Ir4 | eroare | |
| (0,4-1)In | (0,4-15)In | ±10% | In~50kA (Inm=2000A) In~75kA (Inm=3200~4000A) In~100kA (Inm=6300A) |
±15% | Inm=2000~4000A (0,2~0,8)in Max 1200A, Min 160A |
Inm=6300A (0,2-1,0)In |
±10% |
Notă: Când există (necesară) protecție în trei etape în același timp, valorile de setare nu pot fi depășite.
2. Caracteristicile de funcționare în timp invers al protecției la supracurent cu întârziere lungă I²TL=(1.5lr1)²tL, iar timpul de funcționare al (1.05~2.0)lr1 este prezentat în Tabelul 4, iar eroarea de timp este ±15%.
Notă: tL-întârziere lungă 1,5lrs timp de setare, TL-întârziere lungă de funcționare.
Notă: Când există (necesară) protecție în trei etape în același timp, valorile de setare nu pot fi depășite.
| 1.05 și 1 | 1.3Ir1 | 1.5Ir1 timp de setare (s) | 15 | 30 | 60 | 120 | 240 | 480 |
| ＞2h nefuncționare | ＜ 1h operatie | 2.0Ir1 timp de funcționare (s) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Caracteristici de protecție la supracurent cu întârziere scurtă
Protecția la supracurent cu întârziere scurtă este o limită de timp definită. Dacă multiplu scăzut este necesar să fie timp invers, caracteristica este: I²Ts=(8Ir1)²ts, ts este timpul general de proiectare a întârzierii;
Când curentul de suprasarcină >8Ir, se convertește automat la caracteristica de timp definit. Caracteristica sa limită de timp definită este prezentată în Tabelul 5. Eroarea limită de timp este de ±15°C.
| Timp de întârziere s | Timp returnabil s | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. Schema de cablare a controlerului inteligent de tip L, M (tip standard) (vezi Figura 1)
SB1 - Buton Shunt (furnizat de utilizator)
SB2 - Buton de subtensiune (furnizat de utilizator)
F - Declanșare șunt
O - Contact normal deschis (3A/AC380V)
C - Contact normal închis (3A/AC380V)
Q - Declanșare instantanee la subtensiune sau declanșare cu întârziere la subtensiune
M - Motor de stocare a energiei
SB3 - Buton de închidere (furnizat de utilizator)
X - Electromagnet de inchidere
DF - Contact auxiliar întrerupător
1 # Capătul de intrare a puterii de lucru (modul DC pentru intrare pozitivă)
2 # Capătul de intrare a puterii de lucru (modul DC pentru intrare negativă)
25#, 26# Pol central extern sau intrare transformator de curent de masă
19#, 20#, 21#, 22#, 23#, 24# sunt Cadrul II și III care adaugă contacte.
3# Declanșare eroare, ieșire contact normal închis
4# Declanșare defecțiune, capăt comun de ieșire de contact
5 # Declanșare eroare, ieșire de contact normal deschisă
* Când sursa de alimentare pentru lansarea inteligentă este sursă de curent continuu, trebuie adăugat modulul de alimentare. (Terminele 1# și 2# nu au acces la sursa de alimentare CA).
2. Schema de conexiuni a controlerului inteligent M, H + funcție suplimentară (multifuncție) (vezi Figura 2)
SB1 - Buton Shunt (furnizat de utilizator)
SB2 - Buton de subtensiune (furnizat de utilizator)
Eliberare F-Shunt
O-Contact normal deschis (3A/AC380V)
C- Contact normal închis (3A/AC380V)
Q - Declanșare instantanee la subtensiune sau declanșare cu întârziere la subtensiune
M - Motor de stocare a energiei
SB3 - Buton de închidere (furnizat de utilizator)
X - Electromagnet de inchidere
DF - Contact auxiliar întrerupător
1#, 2# Intrare putere de ieșire
3#, 4#, 5# Ieșire contact declanșare eroare
Și linia 4# este finală publică
6#, 7# Stare întrerupător capătul primului contact auxiliar de ieșire
8#, 9# Stare întrerupător al doilea capăt de ieșire al contactului auxiliar
10# Priză interfață de comunicație A capăt
11# Capătul B priză interfață de comunicație
12#, 13# Primul capăt de ieșire a contactului de semnal
14#, 15# Al doilea capăt de ieșire al contactului de semnal
16#, 17# Al treilea set de capăt de ieșire de contact de semnal
18#, 19# Al patrulea set de capăt de ieșire de contact de semnal
20# Linie de protecție la sol
21 # N cap de intrare tensiune fază
22 # Un capăt de intrare de tensiune de fază
23 # B cap de intrare tensiune faza
24# Capătul de intrare a tensiunii fazei C
25# Capătul de intrare a transformatorului extern 1
26# Capătul de intrare al transformatorului extern 2
● Structura și dimensiunea de instalare a întreruptorului de circuit cu aer fix DW45-2000(FrameⅠ)
● Contur și dimensiunea de instalare a întreruptorului fix DW45-3200 (cadru Ⅱ)
● Contur și dimensiunea de instalare a disjunctorului de aer sertar DW45-2000(FrameⅠ) ACR
● Contur și dimensiunea de instalare a întreruptorului de aer sertar DW45-3200 (cadru Ⅱ)
● Contur și dimensiunea de instalare a DW45-4000 (cadru Ⅱ creșterea capacității) Sertar ACR Disjunctor de aer
● Contur și dimensiunea de instalare a DW45-4000/4 (tip cadru Ⅰ3+4) sertar ACR întrerupător de circuit de aer
● Contur și dimensiunea de instalare a DW45-6300/4000A~5000A (cadru Ⅲ) sertar ACR întrerupător de aer
● Contur și dimensiunea de instalare a DW45-6300/3 6300A (cadru Ⅲ) sertar ACR întrerupător de aer
● Conexiune externă specificații cupru, cantitate
| Curent nominal | Specificații externe de cupru. | Cantitate pe stâlp | Curent nominal | Specificații externe de cupru. | Cantitate pe stâlp |
| 630A | 40×5 | 2 | 2900A | 100×10 | 3 |
| 800A | 50×5 | 2 | 3200A | 120×10 | 3 |
| 1000A | 60×5 | 2 | 3600A | 120×10 | 4 |
| 1250A | 80×5 | 2 | 4000A | 120×10 | 4 |
| 1600A | 100×5 | 2 | 5000A | 120×10 | 5 |
| 2000A | 100×5 | 3 | 6300A | 120×10 | 6 |
| 2500A | 100×5 | 4 |
