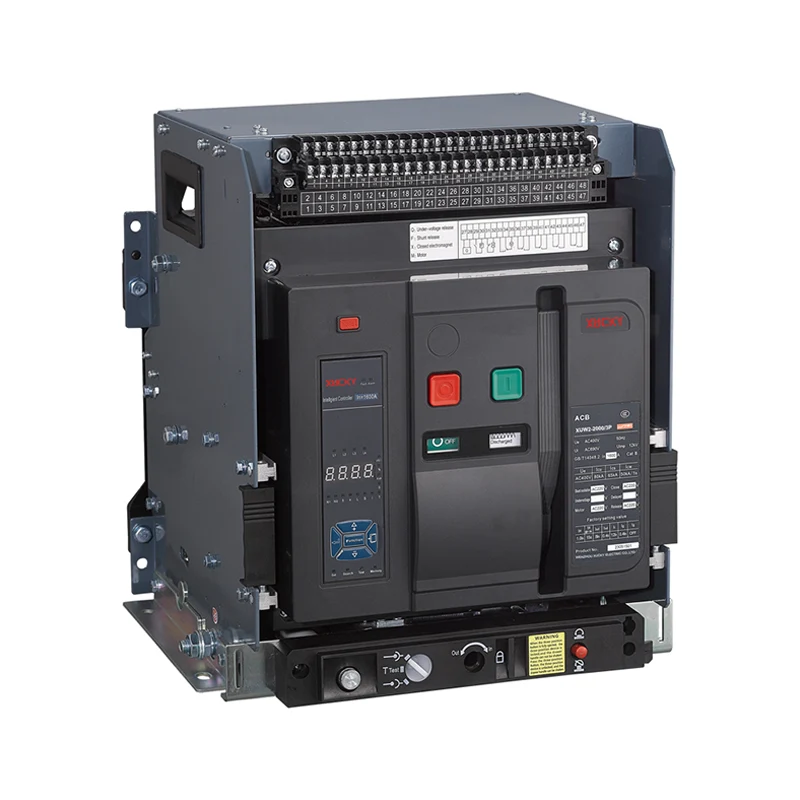

Întrerupător de circuit de aer XUW1

XUCKY Electric este un producător și exportator lider din China, specializat în întrerupătoarele de aer XUW1. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

Trimite o anchetă

Descriere produs

Domeniul de aplicare

Întrerupătorul de circuit de aer XUW1 al mărcii XUCKY Electric, ACB (denumit în continuare întrerupător de circuit) este potrivit pentru rețeaua de distribuție cu AC 50Hz, tensiune nominală la 660V (690V) și mai jos, curentul nominal 630A ~ 6300A, utilizat pentru distribuirea energiei și protejarea liniei. și echipamente de alimentare de la suprasarcină, subtensiune, scurtcircuit, împământare monofazată și alte defecțiuni. Air Circuit Breaker are funcție de protecție inteligentă, protecția selectivă este precisă, poate îmbunătăți fiabilitatea sursei de alimentare și poate evita întreruperile inutile de alimentare. În același timp, are o interfață de comunicare deschisă pentru a efectua „Patru Telecomenzi” pentru a îndeplini cerințele centrului de control și ale sistemului de automatizare. Întrerupătorul are o tensiune de rezistență la impuls de 8000V la 2000 de metri (revizuită la diferite altitudini, care nu depășește 12000V). Întrerupătorul de circuit de aer acb nu este echipat cu controler și senzor inteligent și poate fi folosit ca izolator.

XUCKY este un producător profesionist de întrerupătoare de aer. Întrerupătorul de aer acb îndeplinește GB14048.2 „Disjunctoare de joasă tensiune și aparate de control Întreruptoare de joasă tensiune” și IEC60947-2 „Întrerupătoare de joasă tensiune și aparate de control” și alte standarde.

● Clasificare

După metoda de instalare: tip fix, tip sertar.

După poli: trei poli, patru poli. În funcție de modul de funcționare: funcționare electrică, funcționare manuală (revizuire, întreținere).

● Tipul de lansare

Controler inteligent, declanșare tranzitorie (sau întârziere) sub tensiune, declanșare în șunt.

● Performanța controlerului inteligent

o. Controlerul inteligent al Air Circuit Breaker este împărțit în: bse5 (tip H: comunicare), bse4 (tip M: tip inteligent comun), bse3 (tip L: tip economic);

b. Cu suprasarcină limită de timp inversă cu întârziere lungă, limită de timp inversă cu întârziere scurtă, limită de timp definită, funcție instantanee. Utilizatorii își pot seta propriile caracteristici de protecție necesare;

c. Funcție de protecție la împământare monofazată;

d. Funcția de afișare: setarea afișajului curent, afișarea curentului de funcționare, afișarea principală a tensiunii fiecărei faze (afișarea tensiunii trebuie prezentată la comanda);

e. Alarm function: overload alarm;

f. Funcție de auto-verificare: auto-verificare supraîncălzire, auto-diagnosticare microcomputer;

g. Funcția de testare: Testați caracteristicile de funcționare ale controlerului.

Condiții normale de lucru și condiții de instalare

● Temperatura aerului ambiant

Valoarea limită superioară nu depășește +40°C, valoarea limită inferioară nu este mai mică de -5°C, iar valoarea medie în 24h nu depășește +35°C. Notă: Condiția de lucru este ca valoarea limită inferioară să fie -10°C sau -25°C, utilizatorul trebuie să declare la companie; Limita superioară depășește +40°C sau limita inferioară este mai mică de -10°C sau -25°C condiții de lucru, utilizatorii trebuie să se consulte cu compania.

● Altitudinea locului de instalare nu depaseste 2000m.

● Condițiile atmosferice ale întreruptorului de aer

Umiditatea relativă a atmosferei nu depășește 50% când aerul ambiant este de +40°C. Poate avea umiditate relativă relativ ridicată la temperaturi mai scăzute. Umiditatea relativă maximă medie lunară a celei mai umede luni este de 90%. Temperatura medie minimă este de +25°C și luați în considerare condensul care apare pe suprafața produsului din cauza schimbărilor de temperatură. Depășiți cerințele cerute și consultați-vă cu compania.

● Nivel de protectie: IP30

● Nivelul de poluare: III

● Categoria de utilizare: Clasa B sau Clasa A

● Categoria de instalare: întrerupător de aer acb și declanșator de subtensiune cu tensiune nominală de funcționare de 660V (690V) sau mai puțin. Bobina primară a transformatorului de putere este utilizată pentru categoria de instalare IV. Categoria de instalare a circuitului auxiliar și a circuitului de comandă este III.

● Condiții de instalare: întrerupătorul trebuie instalat în conformitate cu cerințele acestui manual. Înclinația verticală a întreruptorului nu trebuie să depășească 5° (înclinarea întreruptorului minei nu trebuie să depășească 15°). Scurtă introducere a structurii

● Indicația pozitivă a întreruptorului

Date tehnice si performante

● Curentul nominal al întreruptorului

Curentul nominal de cadru Inm (A) Curentul nominal In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Capacitatea nominală de întrerupere la scurtcircuit și curentul de rezistență de scurtă durată, distanța arcului întrerupător este zero (adică fără arc în afara întreruptorului).

Curent nominal de cadru Inm (A) 2000 3200 4000 6300

Limită nominală capacitatea de întrerupere a scurtcircuitului Icu(kA)O-CO 400V 80 100 100 120

690V 50 65 65 80

Limită nominală capacitatea de scurtcircuit n×Icu(kA)/cosΦ 400V 176/0.2 220/0.2 220/0.2 264/0.2

690V 105/0,25 143/0,2 143/0,2 187/0,2

Capacitate nominală de întrerupere a scurtcircuitului de funcționare Ics(kA)O-CO-CO 400V 50 65 65 80

690V 40 50 50 70

Curent nominal de rezistență de scurtă durată

Icw(kA)1s, întârziere 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690V 40 50 50/65(MCR) 65/75(MCR)

Notă: Capacitatea de rupere a liniilor superioare și inferioare din tabel este aceeași

● Caracteristicile și funcțiile de protecție ale controlerului inteligent de supracurent

Caracteristicile de protecție ale controlerului de supracurent

1. Valoarea de setare Ir (I/In) și eroarea controlerului

Întârziere lungă Întârziere scurtă Defecțiune instantanee la pământ

Ir1 Eroare Ir2 Eroare Ir3 Eroare Ir4

(0,4-1)In (0,4-15)In ±10% In~50kA (Inm=2000A)

In~75kA (Inm=3200~4000A)

In~100kA (Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)in

Max 1200A, Min 160A Inm=6300A

(0,2-1,0) În ±10%

Notă: Când există o protecție în trei etape (necesară) în același timp, valorile de setare nu pot fi depășite.

2. Caracteristicile de funcționare în timp invers al protecției la supracurent cu întârziere lungă I²TL=(1.5lr1)²tL, iar timpul de funcționare de (1.05~2.0)lr1 este prezentat în Tabelul 4, iar eroarea de timp este ±15%.

Notă: tL-întârziere lungă 1,5lrs timp de setare, TL-întârziere lungă de funcționare.

Notă: Când există o protecție în trei etape (necesară) în același timp, valorile de setare nu pot fi depășite.

1.05Ir1 1.3Ir1 1.5Ir1 timp de setare (s) 15 30 60 120 240 480

＞2h de nefuncționare ＜1h de funcționare 2,0Ir1 timp de funcționare (s) 8,4 16,9 33,7 67,5 135 270

3. Caracteristici de protecție la supracurent cu întârziere scurtă

Protecția la supracurent cu întârziere scurtă este o limită de timp definită. Dacă multiplu scăzut este necesar să fie timp invers, caracteristica este: I²Ts=(8Ir1)²ts, ts este timpul general de proiectare a întârzierii;

Când curentul de suprasarcină >8Ir, se convertește automat la caracteristica de timp definit. Caracteristica sa limită de timp definită este prezentată în Tabelul 5. Eroarea limită de timp este de ±15°C.

Timp de întârziere s Timp de returnare s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Schema de cablare a întreruptorului

1. Schema de cablare a controlerului inteligent de tip L, M (tip standard) (vezi Figura 1)

SB1 - Buton Shunt (furnizat de utilizator)

SB2 - Buton de subtensiune (furnizat de utilizator)

F - Declanșare șunt

O - Contact normal deschis (3A/AC380V)

C - Contact normal închis (3A/AC380V)

Q - Declanșare instantanee la subtensiune sau declanșare cu întârziere la subtensiune

M - Motor de stocare a energiei

SB3 - Buton de închidere (furnizat de utilizator)

X - Electromagnet de inchidere

DF - Contact auxiliar întrerupător

1 # Capătul de intrare a puterii de lucru (modul DC pentru intrare pozitivă)

2 # Capătul de intrare a puterii de lucru (modul DC pentru intrare negativă)

25#, 26# Pol central extern sau intrare transformator de curent de masă

19#, 20#, 21#, 22#, 23#, 24# sunt Cadrul II și III care adaugă contacte.

3# Declanșare eroare, ieșire contact normal închis

4# Declanșare defecțiune, capăt comun de ieșire de contact

5# Declanșare defecțiune, ieșire de contact normal deschisă

* Când sursa de alimentare pentru lansarea inteligentă este sursă de curent continuu, trebuie adăugat modulul de alimentare. (Terminele 1# și 2# nu au acces la sursa de alimentare CA).

2. Schema de conexiuni a controlerului inteligent M, H + funcție suplimentară (multifuncție) (vezi Figura 2)

SB1 - Buton Shunt (furnizat de utilizator)

SB2 - Buton de subtensiune (furnizat de utilizator)

Eliberare F-Shunt

O-Contact normal deschis (3A/AC380V)

C- Contact normal închis (3A/AC380V)

Q - Declanșare instantanee la subtensiune sau declanșare cu întârziere la subtensiune

M - Motor de stocare a energiei

SB3 - Buton de închidere (furnizat de utilizator)

X - Electromagnet de inchidere

DF - Contact auxiliar întrerupător

1#, 2# Intrare putere de ieșire
