XUCKY Electric este un producător și exportator lider din China, specializat în întrerupătoare de aer XUW2-1600. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.
Peste 10.000 de clienți mulțumiți | De încredere de o rețea globală
Disjunctorul de aer (ACB) este un dispozitiv de protecție electrică utilizat pentru suprasarcini, scurtcircuite și defecțiuni la pământ, protecția la scurtcircuit și la supracurent, în principal la panoul LT din substație și tabloul de distribuție principal. Este folosit pentru o capacitate de transport mai mare a curentului.
 |
Disjunctorul de aer (ACB) este un dispozitiv de protecție electrică utilizat pentru suprasarcini, scurtcircuite și defecțiuni la pământ, protecția la scurtcircuit și la supracurent, în principal la panoul LT din substație și tabloul de distribuție principal. Este folosit pentru o capacitate de transport mai mare a curentului.
Operațiunea de închidere Când ACB este în poziția închis, curentul circulă prin contactele sale principale. Bobina de închidere, care este un dispozitiv electromagnetic, este alimentată pentru a închide întrerupătorul de circuit. curentul prin care să circule Operație de declanșare Operația de declanșare are loc atunci când există o defecțiune sau suprasarcină în sistemul electric. Diverse dispozitive de protecție, cum ar fi relee termice de suprasarcină, relee magnetice sau relee electronice. dispozitivele de protecție semnalează bobinei de declanșare să se dezactiveze inițierea operației de declanșare Stingerea arcului Când ACB se deschide, se formează un arc datorită întreruperii fluxului de curent. Arcul generează temperaturi ridicate și gaze ionizate Pentru a stinge arcul, ACB se bazează pe aerul din jur. Arcul este tras în jgheaburi unde este supus efectului de răcire al aerului înconjurător, ceea ce face ca arcul să piardă energie și, în cele din urmă, să se stingă. Arc Chutes Jgheaburile de arc sunt concepute pentru a redirecționa arcul într-o cale controlată, rupându-l în segmente mai mici și prelungindu-i calea. Jgheaburile cu arc oferă o serie de plăci sau aripioare care perturbă arcul și creează turbulențe, ajutând stingerea mai rapidă și mai eficientă a arcului. Eliberarea de energie Pe măsură ce arcul este stins, eliberarea de energie este controlată, minimizând deteriorarea componentelor întreruptorului.
|

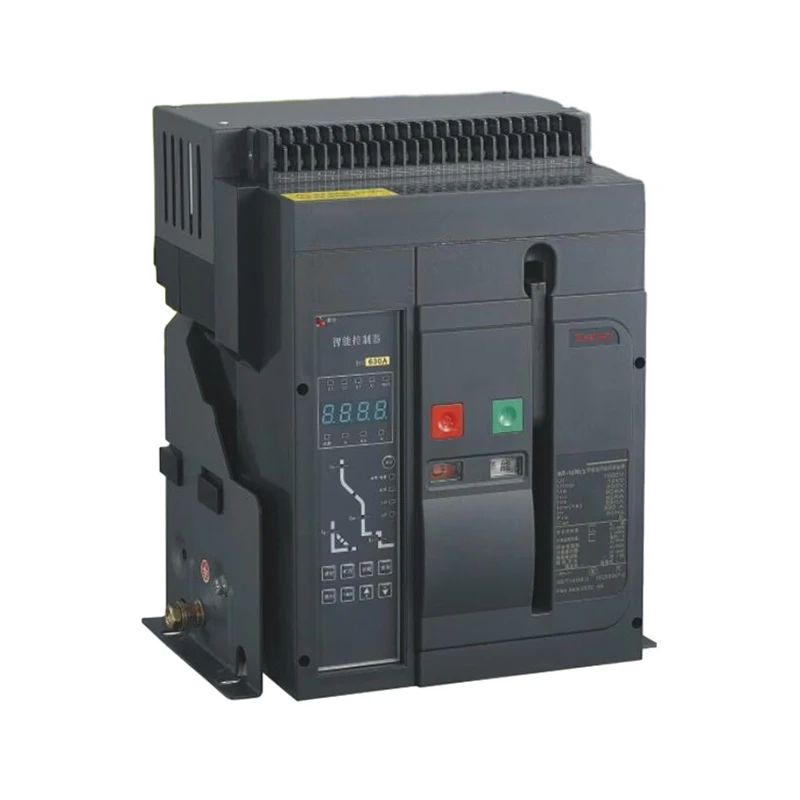

Întrerupătorul de circuit inteligent din seria XUW2-1 600 (denumit în continuare întrerupător de circuit) este potrivit pentru rețelele de distribuție cu frecvența de 50 Hz AC, tensiune nominală de lucru de până la 690 V și curent nominal cuprins între 200 A și 1600 A.
Este folosit pentru a distribui energia electrică și pentru a proteja liniile și echipamentele de alimentare de suprasarcină, scurtcircuit, subtensiune, împământare monofazată (scurgeri) și alte defecțiuni. Întrerupătorul are funcție de protecție inteligentă și protecție selectivă precisă, poate îmbunătăți fiabilitatea sursei de alimentare și poate evita întreruperile inutile de alimentare. Între timp, are o interfață de comunicație de tip deschis, care este convenabilă pentru conexiunea fieldbus și poate fi utilizată pentru patru operațiuni de la distanță pentru a îndeplini cerințele centrului de control și ale sistemului de automatizare. Echipat cu un transformator de scurgere corespunzător și un controler inteligent, poate fi obținută protecția împotriva scurgerilor.
Întrerupătorul are funcție de izolare și este reprezentat prin simbolul „_ /x”
Întrerupătorul cu curent nominal de lucru de 630 A și mai mic poate fi utilizat și pentru suprasarcină, scurtcircuit, pierdere de fază, subtensiune și protecție la pământ a motorului în rețea de distribuție AC 50 (60) Hz, 400 V. În condiții normale, întrerupătorul poate servi și la comutarea rar a circuitului și la pornirea rar a motorului.
Întrerupătorul este în conformitate cu GB14048.1-2012 Aparatură de joasă tensiune - Partea 1: Reguli generale; Și GB14048.2-2008 Aparatură de joasă tensiune și aparate de control-Partea 2: Întrerupătoare; GB14048.4-2020 Aparatură de joasă tensiune și aparate de comandă-Partea 4-1: Contactoare și demaroare de motoare- Contactoare și demaroare de motoare electromecanice (inclusiv protector de motor)
| Model | XUW2-1600 | ||||||
| Curentul nominal al cadrului carcasei grad Inm (A) | 1600 | ||||||
| Curent nominal ln (A) | 200、400、500、630、800、1000、1250、1600 | ||||||
| Tensiune nominală de funcționare Ue(V) | AC400, AC690 | ||||||
| Frecvența de funcționare (Hz) | 50Hz/60Hz | ||||||
| Tensiunea nominală de izolație Ui(V) | 1000 | ||||||
| Tensiune nominală de toleranță la impact Uimp (kV) | 12 | ||||||
| Tensiune de toleranță a frecvenței de alimentare U(V)1min | 3500 | ||||||
| Numărul de | 3, 4 | ||||||
| curent nominal la N poli In(A) | 100% cln | ||||||
| Utilizați categoria | GB14048.2 | B | |||||
| Limită nominală a capacității de întrerupere a scurtcircuitului Lcu (kA) (valoare efectivă) | AC400V | 65 | |||||
| AC690V | 50 | ||||||
| AC400V | 55 | ||||||
| Capacitate nominală de rupere la scurtcircuit | AC690v | 42 | |||||
| LCS (kA) (valoare efectivă) | AC400V | 143 | |||||
| AC690V | 105 | ||||||
| Capacitate nominală de conectare la scurtcircuit | AC400V | 50 | |||||
| AC690v | 42 | ||||||
| Timp complet de pauză (fără întârziere suplimentară) (MS) | 25 | ||||||
| Ora de închidere (MS) | Max 70 | ||||||
| Durata de viata electrica (timpi) | AC400V | ln=200A~630A | 1500 | ||||
| In=800A~1250A | 1000 | ||||||
| In=160OA | 800 | ||||||
| AC690v | ln=200A~630A | 100o | |||||
| ln=80OA~1250A | 650 | ||||||
| ln=1600A | 500 | ||||||
| Durata de viata mecanica (timpi) | Întreținere gratuită | 15000 | |||||
| Aveți o întreținere | 20000 | ||||||
| Dimensiuni (latime X inaltime X adancime)mm | Tip fix | 3P | 260×310×240 | Tip sertar | 3P | 275×345×330 | |
| 4P | 330×310×240 | 4P | 345×345×330 | ||||
