Întrerupător de circuit de aer DW15

Domeniul de aplicare

Întrerupătorul de circuit de aer XUCKY DW15 sau numit întrerupător de circuit ACB (denumit în continuare întrerupător de circuit) este potrivit pentru rețelele de distribuție cu AC 50Hz, curent nominal de la 200A la 4000A și tensiunea nominală de funcționare de la 380V la 1140V. Întrerupătorul ABC este utilizat în principal pentru distribuția de energie și protecția circuitelor în rețelele de distribuție, protecție la suprasarcină, sub tensiune și scurtcircuit a echipamentelor de alimentare.

În condiții normale, întrerupătorul poate fi utilizat ca comutare rară a circuitului și ca pornire rar a motorului.

TAIXI este un furnizor profesionist de întrerupătoare de aer, întrerupătorul de circuit DW15 ABC este în conformitate cu GB14048.2.

Model și sens

Model și sens

● În funcție de categoria de utilizare

Clasa A (neselectivă, cu protecție la supracurent în două secțiuni).

● Conform dispozitivului de transmisie

o. Manerul frontal actioneaza direct;

b. Acționare cu motor.

Notă: Dacă nu este specificat de utilizator, alimentarea normală are două funcții: a și b.

● În funcție de tipul de lansare

o. Declanșare la supracurent și eliberare în șunt;

b. Declanșare de supracurent, declanșare instantanee de subtensiune;

c. Declanșare la supracurent, declanșare în șunt și declanșare instantanee la subtensiune.

● În funcție de tipul de protecție la supracurent

o. Funcționare instantanee de suprasarcină și scurtcircuit (electromagnetic);

b. suprasarcină întârziere lungă și funcționare instantanee în scurtcircuit (termo-electromagnetic);

Notă: Utilizatorii se pot consulta cu furnizorii atunci când nu au nevoie de eliberare la supracurent.

● În funcție de tipul de protecție la subtensiune

o. Funcționare instantanee;

b. Întârzierea operației.

● Conform stocării pre-energiei

o. Fără energie de pre-stocare (operațiuni de stocare și închidere a energiei finalizate o singură dată);

b. Energie pre-înmagazinată (operațiuni de stocare și închidere a energiei finalizate de două ori).

● După modul de intrare-ieşire

o. Intrare-ieșire pe panoul frontal (admisie-ieșire verticală);

b. Intrare-ieșire pe panoul din spate (admisie-ieșire orizontală);

c. Intrare pe panoul frontal, ieșire pe panoul posterior (admisie verticală, orizontală);

d. Ieșire pe panoul frontal, intrare pe panoul posterior (priză verticală, orizontală).

Conditii normale de lucru

1. Temperatura aerului ambiant este de la -5°C la +40°C, iar valoarea medie în 24 de ore nu depășește +35°C. 2. Cota locului de instalare nu depășește 2000m.

3. Umiditatea relativa atmosferica nu depaseste 50% la temperatura aerului ambiant de +40°C; umiditate relativă mai mare la temperaturi mai scăzute; umiditatea relativă maximă medie lunară a celei mai umede luni este de 90%, în același timp temperatura minimă medie a lunii este de +25°C, iar condensul la suprafața produsului din cauza schimbării temperaturii este luat în considerare.

4. Nivelul de poluare 3

5. Categoria de instalare a circuitului principal a întreruptorului este IV. Categoria de instalare a circuitului auxiliar, cu excepția bobinei de declanșare de subtensiune, categoria de instalare este aceeași cu circuitul principal al întreruptorului, celelalte sunt categoria de instalare III.

Principalii parametri și performanțe tehnice

1. Tensiunea nominală de izolație a acestei serii de produse este egală cu tensiunea nominală de funcționare corespunzătoare.

2. Principalii parametri ai întreruptorului ABC

Nota:

o. Capacitatea nominală de întrerupere a scurtcircuitului DW15 ACB, Inm≤630: linia superioară, Inm>630: la fel ca liniile superioare și inferioare.

b. Parametrii de bază ai întrerupătorului de aer DW15C-200, 400, 630 sunt aceiași cu cei ai DW15-200, 400, 630.

3. Eliberarea întreruptorului ACB, bobinele solenoidului de eliberare și tensiunea nominală a casetei de control

Notă: a. 127 caietul de sarcini pentru minerit.

b. Dacă este necesară cutia de control a solenoidului de funcționare cu Us 660V, utilizatorul trebuie să fie de acord cu producătorul.

Structura

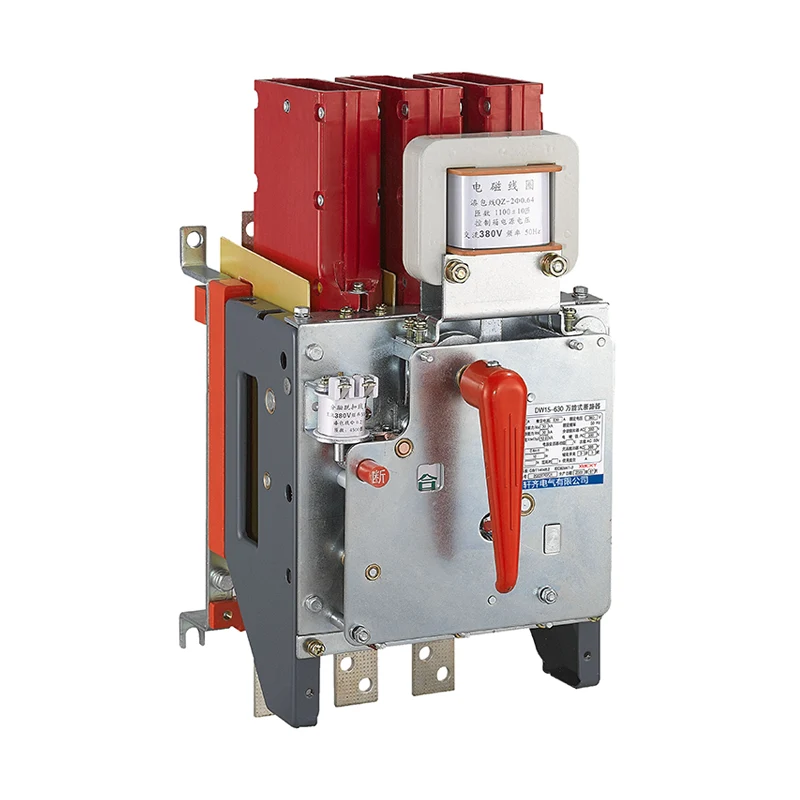

1. Întreruptoare universale DW15-200, 400, 630 Întrerupătorul DW15 ACB este o suprafață tridimensională, iar sistemul de contact, electromagnetul rapid, panourile laterale stânga și dreapta sunt toate montate pe o placă izolatoare. Partea superioară este echipată cu sistem de stingere a arcului, iar mecanismul de acționare poate fi montat în față sau în partea dreaptă. Există butoane „ON”, „OFF” și butoane de oprire manuală. Există un declanșator șunt în stânga sus și un declanșator de subtensiune conectat la axa de declanșare în spate. Saturația vitezei și transformatorul de curent sunt plasate pe magistrala inferioară. Dispozitivele de întârziere la subtensiune și respectiv releele termice sunt mai jos. Structura produsului este prezentată în figura 1.

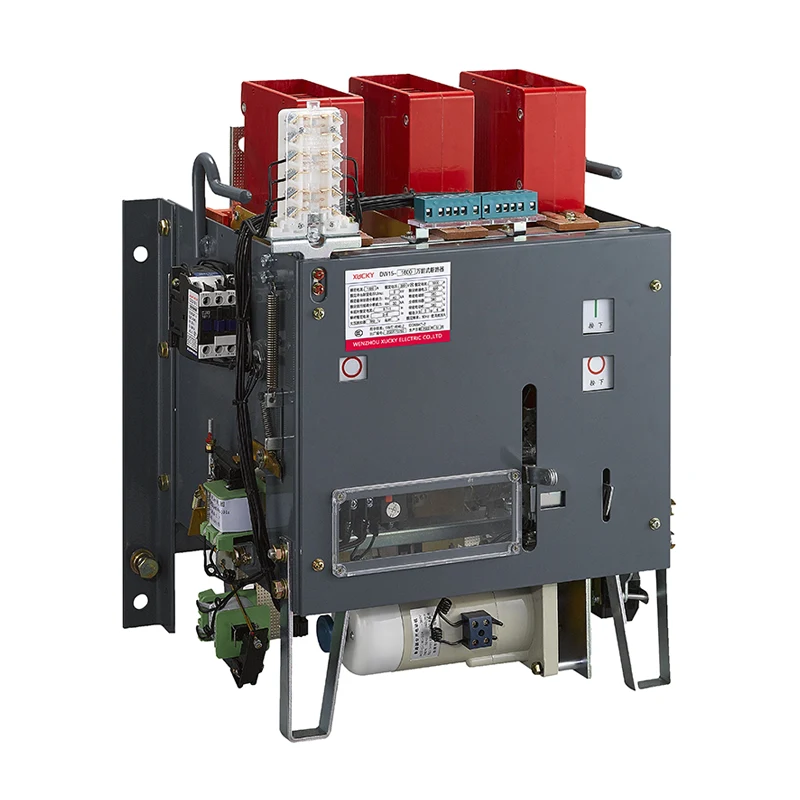

2. Întreruptoare universale DW15-1600, 2500, 4000 Întrerupătoarea ACB este un aspect tridimensional, sistem de contact, mecanismul de acționare este instalat pe cadrul de fier. Există un sistem de stingere a arcului în partea superioară și un mecanism de acționare în partea dreaptă. Există indicații „ON”, „OFF” și butoane manuale „deschidere”, „închidere”. Stânga este echipată cu declanșator în șunt și declanșator de subtensiune. Saturația vitezei și transformatorul de curent sunt plasate pe magistrala inferioară. Dispozitivele de întârziere la subtensiune și releele termice sunt instalate mai jos. Structura produsului este prezentată în Figura 2.

3. DW15C-200, 400, 630 Sertar întrerupător ACB. Produsul constă dintr-un corp întrerupător (DW15 modificat) și un scaun pentru sertar. Întrerupătorul ACB este echipat cu un cuțit de contact de izolare, un contact dinamic cu circuit dublu și o șină de sprijin pentru contactul de masă. Panourile din stânga și dreapta ale scaunului sertarului, console din aluminiu, baze de contact de izolare, contacte statice cu circuit dublu, glisoare și alte componente. Un mecanism de operare prin împingere în partea de jos este compus dintr-un mâner de operare, un șurub etc.

Figura 1: Diagrama structurii întrerupătoarelor universale DW15-200, 400, 630

Figura 2: Diagrama structurii întreruptorului de aer DW15-1600, 2500, 4000

Contur și dimensiune de instalare

Figura 3: Structura și dimensiunile de instalare ale întreruptorului de circuit de aer cu funcționare frontală DW15-200~630

Figura 4: Structura și dimensiunile de instalare ale întreruptorului sertarului DW15C-200~630

Figura 5: Structura și dimensiunile de instalare ale întreruptorului cu aer DW15-1000~1600

Figura 6: Structura și dimensiunile de instalare ale întreruptorului cu aer DW15-2500

Figura 7: Structura și dimensiunile de instalare ale întreruptorului cu aer DW15-4000
