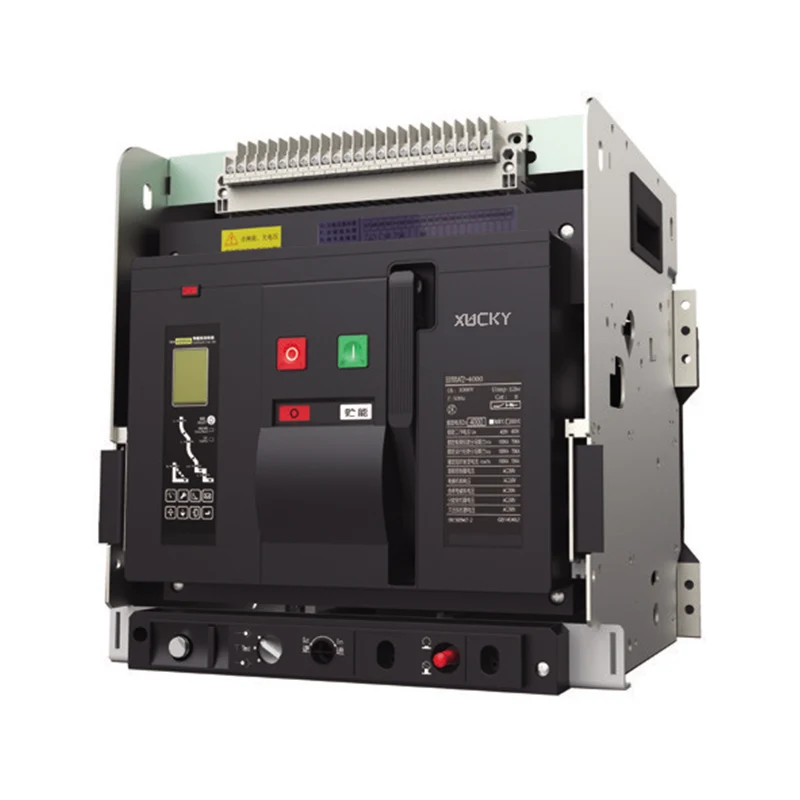

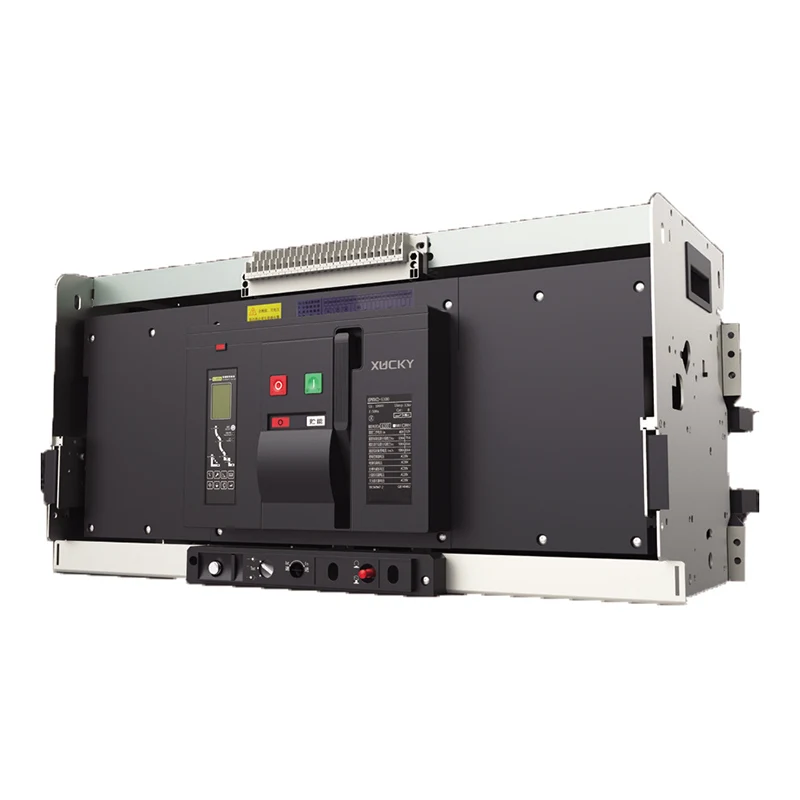

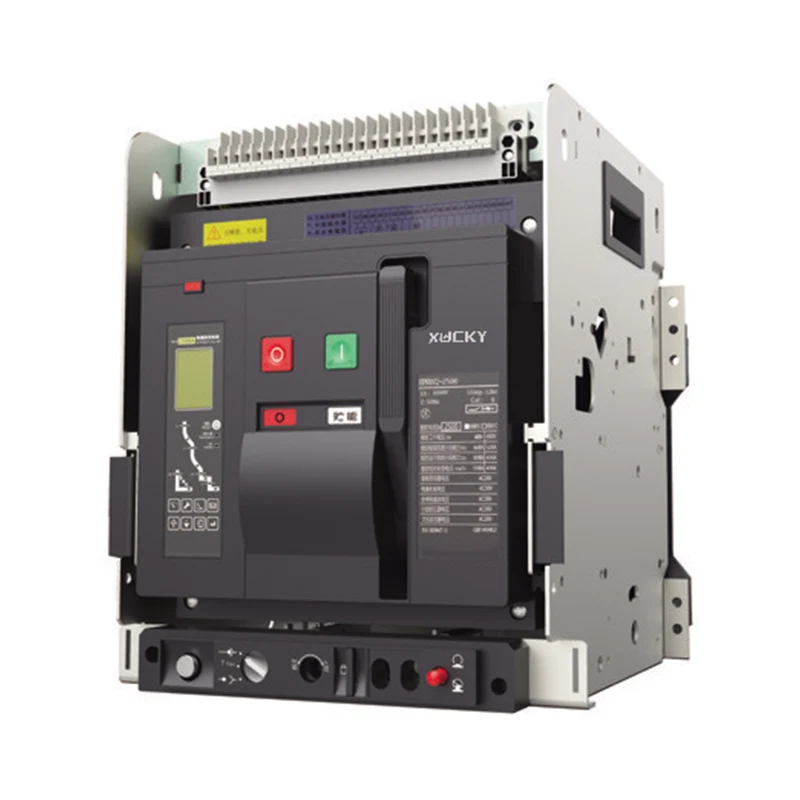

Întrerupător de circuit de aer XUW2

Domeniul de aplicare

XUCKY Electric este un producător și furnizor de întreruptoare de aer XUW2 la scară largă în China. Suntem specializați în echipamente terminale electrice modulare de mulți ani. Produsele noastre au un avantaj de preț bun și acoperă cea mai mare parte a piețelor din America de Sud, Orientul Mijlociu, Africa, Asia de Sud-Est. Așteptăm cu nerăbdare să devenim partenerul dumneavoastră pe termen lung în China. Air Circuit Breaker are funcție de protecție inteligentă, protecția selectivă este precisă, poate îmbunătăți fiabilitatea sursei de alimentare și poate evita întreruperile inutile de alimentare. În același timp, are o interfață de comunicare deschisă pentru a efectua „Patru Telecomenzi” pentru a îndeplini cerințele centrului de control și ale sistemului de automatizare. Întrerupătorul are o tensiune de rezistență la impuls de 8000V la 2000 de metri (revizuită la diferite altitudini, care nu depășește 12000V). Întrerupătorul de circuit de aer acb nu este echipat cu controler și senzor inteligent și poate fi folosit ca izolator.

XUCKY este un producător profesionist de întrerupătoare de aer. Întrerupătorul de aer acb îndeplinește GB14048.2 „Disjunctoare de joasă tensiune și aparate de control Întreruptoare de joasă tensiune” și IEC60947-2 „Întrerupătoare de joasă tensiune și aparate de control” și alte standarde.

Model și sens

● Clasificare

După metoda de instalare: tip fix, tip sertar.

După poli: trei poli, patru poli. În funcție de modul de funcționare: funcționare electrică, funcționare manuală (revizuire, întreținere).

● Tipul de lansare

Controler inteligent, declanșare tranzitorie (sau întârziere) sub tensiune, declanșare în șunt.

● Performanța controlerului inteligent

o. Controlerul inteligent al Air Circuit Breaker este împărțit în: bse5 (tip H: comunicare), bse4 (tip M: tip inteligent comun), bse3 (tip L: tip economic);

b. Cu suprasarcină limită de timp inversă cu întârziere lungă, limită de timp inversă cu întârziere scurtă, limită de timp definită, funcție instantanee. Utilizatorii își pot seta propriile caracteristici de protecție necesare;

c. Funcție de protecție la împământare monofazată;

d. Funcția de afișare: setarea afișajului curent, afișarea curentului de funcționare, afișarea principală a tensiunii fiecărei faze (afișarea tensiunii trebuie prezentată la comanda);

e. Functie de alarma: alarma de suprasarcina;

f. Funcție de auto-verificare: auto-verificare supraîncălzire, auto-diagnosticare microcomputer;

g. Funcția de testare: Testați caracteristicile de funcționare ale controlerului.

Condiții normale de lucru și condiții de instalare

● Temperatura aerului ambiant: Valoarea limită superioară nu depășește +40°C, valoarea limită inferioară nu este mai mică de -5°C, iar valoarea medie în 24h nu depășește +35°C. Notă: Condiția de lucru este ca valoarea limită inferioară să fie -10°C sau -25°C, utilizatorul trebuie să declare la companie; Limita superioară depășește +40°C sau limita inferioară este mai mică de -10°C sau -25°C condiții de lucru, utilizatorii trebuie să se consulte cu compania.

● Altitudinea locului de instalare nu depaseste 2000m.

● Condițiile atmosferice ale întreruptorului de aer: umiditatea relativă a atmosferei nu depășește 50% când aerul ambiental este de +40°C. Poate avea umiditate relativă relativ ridicată la temperaturi mai scăzute. Umiditatea relativă maximă medie lunară a celei mai umede luni este de 90%. Temperatura medie minimă este de +25°C și luați în considerare condensul care apare pe suprafața produsului din cauza schimbărilor de temperatură. Depășiți cerințele cerute și consultați-vă cu compania.

● Nivel de protectie: IP30

● Nivel de poluare: III

● Categoria de utilizare: Clasa B sau Clasa A

● Categoria de instalare: întrerupător de aer acb și declanșator de subtensiune cu tensiune nominală de funcționare de 660V (690V) sau mai puțin. Bobina primară a transformatorului de putere este utilizată pentru categoria de instalare IV. Categoria de instalare a circuitului auxiliar și a circuitului de comandă este III.

● Condiții de instalare: întrerupătorul trebuie instalat în conformitate cu cerințele acestui manual. Înclinarea verticală a întreruptorului nu trebuie să depășească 5° (înclinarea întreruptorului minei nu trebuie să depășească 15°).
