XUCKY ElectricÎntrerupător de circuit de aer XUW1este din ce în ce mai menționat în planificarea modernă a siguranței energiei, unde prevenirea incendiilor electrice a devenit o preocupare critică în mediile industriale și comerciale dense. În instalații precum etajele de producție, centrele de distribuție și clădirile înalte, defecțiunile electrice pot escalada rapid, făcând izolarea rapidă și stabilitatea sistemului esențiale pentru reducerea riscurilor și a timpului de nefuncționare.
În loc să ne concentrăm doar pe structura echipamentului, este mai semnificativ să înțelegem cum se comportă sistemele de protecție atunci când apar anomalii electrice reale. Disjunctorul de aer este proiectat în jurul acestei realități operaționale, combinând logica de detectare a defecțiunilor, capacitatea de întrerupere rapidă și setările de protecție stratificată care răspund diferit în funcție de tipul și gravitatea perturbării electrice.
Incendiile electrice rareori pornesc de la o singură defecțiune dramatică. Ele se dezvoltă de obicei din stres treptat în circuite sau anomalii neobservate care se acumulează în timp.
În majoritatea sistemelor de distribuție a energiei la scară medie și mare, următoarele condiții contribuie cel mai frecvent:
- Supraîncărcare cauzată de utilizarea excesivă a echipamentelor simultane
- Scurtcircuit din cauza defecțiunii izolației sau cablajului
- Defecțiuni de împământare care creează căi de curent neintenționate
- Condiții de subtensiune care afectează stabilitatea controlului
- Conexiuni slăbite care generează căldură localizată
Fiecare dintre aceste condiții poate produce acumulare de căldură, iar atunci când răspunsul de protecție este întârziat, riscul de aprindere a izolației crește semnificativ.
În acest context, deconectarea rapidă și selectivă devine o cerință cheie mai degrabă decât o funcție opțională.

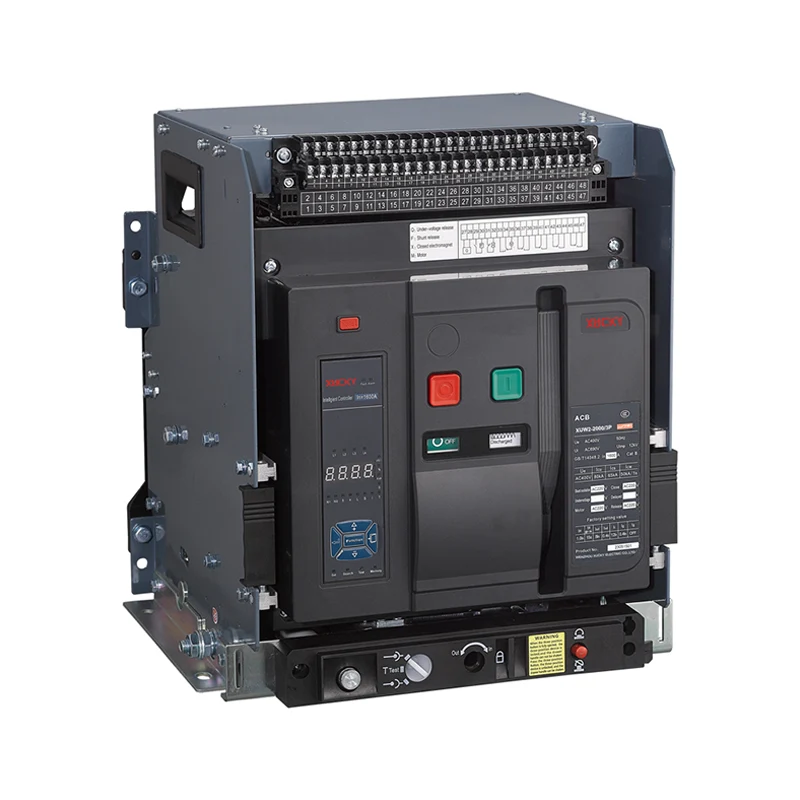

Disjunctorul de aer XUW1 este structurat în jurul unui sistem de detectare și întrerupere cu mai multe straturi. În loc să reacționeze într-un singur mod fix, ajustează comportamentul de protecție în funcție de tipul, magnitudinea și durata curentului.
Sistemul de protecție include în general:
- Protecție cu întârziere lungă pentru suprasarcini susținute
- Protecție la scurtă întârziere pentru defecțiuni intermediare
- Răspuns instantaneu pentru scurtcircuite severe
- Detectarea defecțiunilor la pământ pentru riscuri legate de scurgeri
Aceste etape lucrează împreună pentru a se asigura că fluctuațiile minore nu provoacă opriri inutile, în timp ce defecțiunile grave sunt izolate imediat.
Rețelele moderne de distribuție necesită adesea comunicarea între dispozitive. Disjunctorul acceptă setări reglabile și funcții de monitorizare care permit operatorilor să definească praguri de protecție în funcție de caracteristicile sarcinii. Această adaptabilitate ajută la menținerea continuității în medii critice, cum ar fi spitalele, centrele de date și liniile de producție.
În această etapă, rolul întrerupătorului de aer devine mai evident, în special în sistemele în care este necesară o coordonare selectivă între mai multe întrerupătoare pentru a izola doar secțiunea afectată.
Pentru a înțelege modul în care protecția se traduce în siguranță în lumea reală, este util să descompunem comportamentul de răspuns în rezultate practice.
| Tip defecțiune electrică | Metoda de detectare | Răspuns întrerupător | Rezultatul siguranței |
| Supraîncărcare | Curentul depășește pragul nominal în timp | Călătorie cu întârziere mare | Previne supraîncălzirea cablurilor |
| Scurt-circuit | Pică bruscă de curent ridicat | Călătorie instantanee | Oprește riscul de aprindere a arcului și a incendiului |
| Defecțiune la pământ | Detectarea curentului de scurgere | Deconectare controlată | Reduce pericolul de șoc și incendiu |
| Subtensiune | Monitorizarea căderii de tensiune | Eliberare declanșată | Protejează stabilitatea echipamentului |
Această structură de răspuns stratificată asigură că diferitele tipuri de defecțiuni sunt tratate cu o sincronizare adecvată, mai degrabă decât cu o închidere universală.
În infrastructura modernă, distribuția electrică nu se limitează la o singură cameră sau sistem. În schimb, se întinde pe mai multe etaje, sisteme de automatizare integrate și echipamente care funcționează continuu.
În clădirile înalte, puterea este distribuită pe verticală prin coloane. O defecțiune într-o secțiune poate afecta mai multe etaje dacă nu este izolata rapid. Un dispozitiv precum Air Circuit Breaker ajută la localizarea defecțiunilor, reducând riscul de întrerupere larg răspândită sau defecțiuni în cascadă.
În mediile de producție, opririle bruște pot fi la fel de perturbatoare ca și defecțiunile electrice. Prin urmare, se așteaptă ca sistemele de protecție să fie atât rapide, cât și selective. Acest echilibru este esențial pentru a menține continuitatea operațională, acordând totodată prioritate siguranței.
Capacitatea de a ajusta curbele de protecție le permite inginerilor să potrivească comportamentul întrerupătorului cu profilurile reale de sarcină, mai degrabă decât să se bazeze pe ipoteze fixe.
Echipamentul de protecție electrică trebuie să funcționeze constant atât în condiții normale, cât și în condiții extreme. Din acest motiv, validarea proiectării urmează de obicei standarde recunoscute la nivel internațional, cum ar fi IEC 60947-2 și GB 14048.2.
Procesul de testare include, în general:
- Testarea rezistenței termice sub sarcină susținută
- Verificarea performanței întreruperii în scurtcircuit
- Teste de durabilitate mecanică ciclică
- Verificări de adaptare la mediu la variații de temperatură și umiditate
- Evaluarea izolatiei si a rigiditatii dielectrice
Aceste teste asigură că performanța rămâne stabilă chiar și atunci când condițiile de mediu se schimbă, cum ar fi umiditatea ridicată sau instalațiile la altitudine ridicată.
The Întrerupător de circuit de aer XUW1este proiectat ținând cont de aceste cerințe, în special pentru rețelele de distribuție care funcționează până la 660V–690V sisteme cu intervale mari de curent.
Sistemele electrice nu sunt instalate în condiții controlate de laborator. Acestea trebuie să funcționeze în medii care variază foarte mult ca temperatură, expunere la praf și niveluri de umiditate.
Parametrii operaționali tipici includ:
- Interval de temperatură ambientală de la -5°C la +40°C
- Altitudine de până la 2000 de metri
- Umiditate relativa de pana la 90% in conditii fara condensare
- Nivel de protecție potrivit pentru medii industriale
- Flexibilitate de instalare in configuratii fixe sau de tip sertar
Acești parametri asigură că comportamentul de protecție rămâne consecvent indiferent de diferențele de locație, fie în infrastructura urbană, fie în zone industriale îndepărtate.
În plus, interfețele gata de comunicare permit integrarea în sisteme automate de monitorizare, susținând strategii de control centralizat pentru rețelele electrice moderne.
Pentru a înțelege mai bine comportamentul practic, luați în considerare un scenariu simplificat într-un dulap de distribuție:
- Sarcina motorului crește treptat dincolo de curentul nominal
- Întrerupătorul detectează starea de suprasarcină susținută
- Protecția cu întârziere lungă începe ciclul de sincronizare
- Dacă sarcina persistă, se execută declanșarea controlată
- Circuitele din apropiere rămân neafectate din cauza coordonării selective
Într-un alt scenariu care implică un scurtcircuit:
- Este detectată o creștere bruscă a curentului
- Protecția instantanee se declanșează în câteva milisecunde
- Formarea arcului este întreruptă înainte de a se dezvolta căldură susținută
- Alimentarea este izolată numai de ramura afectată
Aceste modele de răspuns demonstrează modul în care logica de protecție stratificată reduce probabilitatea de escaladare a incendiilor electrice.
Pe măsură ce infrastructura electrică devine mai automatizată, dispozitivele de protecție nu mai sunt componente de sine stătătoare. Acum interacționează cu sistemele de monitorizare, platformele de control de la distanță și instrumentele de întreținere predictivă.
Air Circuit Breaker sprijină această tranziție oferind capacitate de comunicare și parametri de protecție configurabili. Acest lucru permite proiectanților de sisteme să alinieze comportamentul de protecție electrică cu datele operaționale în timp real, mai degrabă decât cu ipotezele de proiectare statică.
Prevenirea incendiilor electrice în rețelele electrice complexe depinde în mare măsură de cât de rapid și de exact sunt identificate și izolate defecțiunile. Prin logica de protecție stratificată, configurație adaptabilă și conformitatea standardizată a testelor,Întrerupător de circuit de aer XUW1joacă un rol structurat în menținerea siguranței distribuției în medii solicitante. În cadrul abordării inginerești mai largi a XUCKY Electric, acesta reprezintă un răspuns practic la condițiile moderne de risc electric, atât în aplicațiile industriale, cât și în cele înalte.
