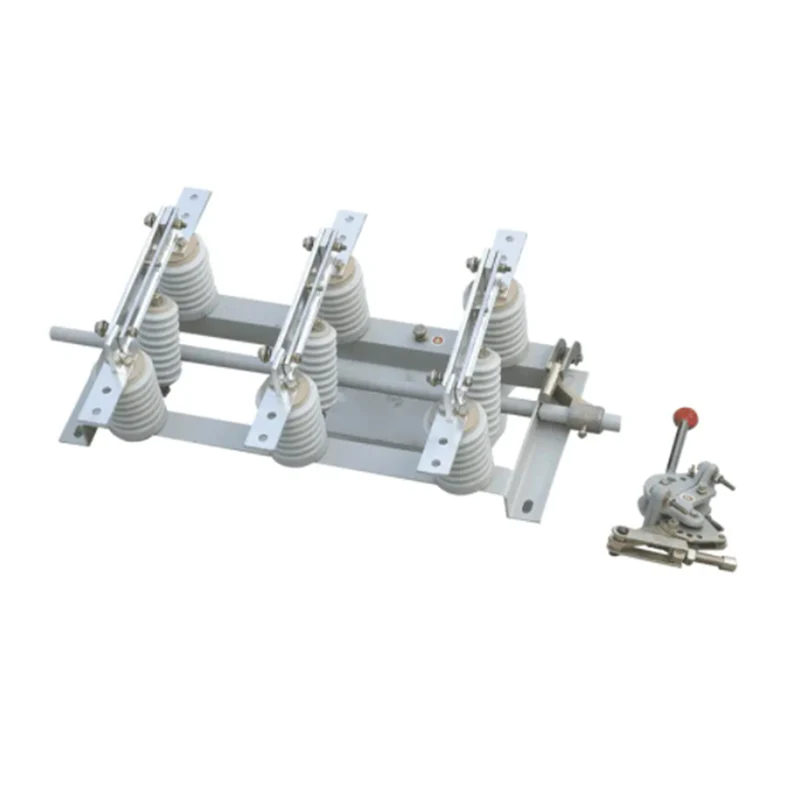

GN19-12 Comutator de izolare pentru interior de înaltă tensiune

Întrerupătorul de izolare de înaltă tensiune pentru interior GN19-12 (cunoscut și ca și siguranța interioară de înaltă tensiune AC) este dispozitivul interior cu tensiune nominală de 12 kV, trifazat AC 60 Hz, folosit pentru a întrerupe și a face circuitul fără sarcină, dar cu tensiune.

Model și semnificație

Condiții normale de lucru și condiții de instalare

Limita superioară a temperaturii ambientale este de +40℃, limita inferioară este -10℃, Notă: Depozitare și transport la -25℃.

Altitudinea nu depășește 1000 m

Umiditate relativă: medie zilnică ≤95%, medie lunară ≤90%.

Presiunea aburului: valoarea medie zilnică nu este mai mare de 2,2x10-3Mpa, iar valoarea medie lunară nu este mai mare de 1,8*10-3Mpa

Aerul ambiant nu ar trebui să fie poluat cu gaze corozive sau inflamabile sau cu abur.

Întrerupător de izolare de înaltă tensiune de interior Ocaziile aplicabile trebuie să nu aibă vibrații severe.

Notă: dacă nu este în conformitate cu condițiile de mai sus, vă rugăm să consultați producătorul.

Parametru tehnic

Structura și principiul de funcționare

Părțile conductoare ale fiecărei faze ale comutatorului de izolare de înaltă tensiune pentru interior GN19-12 sunt fixate pe bază de două izolatoare de stâlpi (pentru GN19-12C este un izolator de stâlp și un izolator de carcasă de porțelan). Instalare paralelă trifazată, partea conductoare este compusă din cuțitul de contact, contactul static și scaunul de contact (sau tija conducătoare). Fiecare cuțit de contact este conectat cu izolatorul tijei de tracțiune, iar izolatorul tijei de tragere este conectat cu axul montat pe bază. Axul este conectat prin mâner cu biela (eul utilizatorului) și tipul CS6-1 la mecanismul de mișcare. Cuțitul de contact este compus din două plăci de cupru în formă de fante. Nu numai că mărește aria de disipare a căldurii a cuțitului de atingere, dar îmbunătățește și rezistența mecanică a tăietorului și îmbunătățește stabilitatea dinamică a comutatorului. Un capăt al cuțitului de contact este montat pe scaunul de contact (sau tija conductoare) prin șuruburi. Celălalt capăt este conectat cu sistemul de contact static, iar presiunea de contact a cuțitului de contact este menținută de arcurile de la ambele capete. GN19-12/1000 și 1250 sunt instalate cu plăci blocate magnetic, iar scopul adăugării unei plăci de blocare magnetică este de a spori atractivitatea dintre cele două caneluri atunci când trece un curent mare de scurtcircuit. Adică, presiunea de contact în punctul de contact este crescută, îmbunătățind astfel stabilitatea termică dinamică a comutatorului. Izolatorul GN19-10/400A și GN19-12/630 are un curent de trecere scăzut, deci nu este nevoie să adăugați o placă de blocare magnetică.

Ansamblu de bază: constă din bază, arbore principal, limitator, inel de oprire și alte componente. Limitatorul este utilizat în principal pentru a se asigura că cuțitul de contact conductor atinge poziția terminală dorită la închidere și deschidere.a

Instalare și reglare

Pregătirea înainte de instalare

1. Deschideți cutia de ambalare și verificați dacă piesele de schimb ale produsului și documentele tehnice însoțitoare sunt complete conform listei de ambalare. Verificați dacă produsul este deteriorat în timpul transportului și depozitării.

2. Eliminați praful și murdăria din interiorul produsului. Ștergeți cu grijă izolatorul de porțelan și suprafața de împământare a șasiului.

3. Aplicați vaselină industrială pe toate piesele mecanice de frecare.

4. Comutatorul de izolare de înaltă tensiune de interior și mecanismul manual pot fi instalate vertical sau orizontal în dulapul cu deschidere sau pe perete. Consultați mai multe ilustrații de instalare tipice 7, 8, 9, 10.

5. Înălțimea de instalare a comutatorului de izolare este în general de 2,6 ~ 6 metri (de la arborele comutatorului la sol). Distanța de la punctul de sprijin al mânerului până la sol este de 1 ~ 1,3 metri.

Unghiul de rotație al mecanismului manual după instalare trebuie să se potrivească cu unghiul de rotație al axului atunci când comutatorul de izolare GN19-12 este pornit / oprit. Procesul de ajustare se realizează în următoarele moduri:

5a. Biela care conectează întrerupătorul de izolare de înaltă tensiune de interior și mecanismul manual este compusă din piesa de legătură și 3/4 conductă de gaz (furnizată de utilizator). Ambele capete ale tijei sunt conectate cu piesa de legătură, Un capăt al piesei de legătură poate regla lungimea tijei prin șuruburi, iar lungimea țevii este determinată de poziția mecanismului manual și a comutatorului de izolare. Dacă brațul mecanismului manual nu este în același plan cu brațul de pe arborele principal al comutatorului de izolare, tija de legătură poate fi îndoită astfel încât comutatorul și mecanismul să poată fi conectate corect, iar lungimea șurubului poate fi fi de asemenea ajustat.

5b. Determinați unghiul inițial al arborelui principal al comutatorului de izolare de înaltă tensiune de interior conform cerințelor de reglare. Apoi găuriți în știftul de poziționare și fixați brațul manivelei.

5c. Poziția de la deschidere până la închidere a mecanismului manual este compatibilă cu poziția de pornire și de sfârșit a opritorului comutatorului de izolare de înaltă tensiune de interior, care poate fi reglat prin diferite orificii de conectare din placa sectorului din mecanismul manual.

6. 3~6 operatii dupa reglarea comutatorului de izolare, nu este permis sa se blocheze sau alte fenomene anormale care impiedica functionarea acestuia.

7. Când mânerul mecanismului manual este în sus în timpul funcționării, întrerupătorul de izolare de înaltă tensiune de interior trebuie să fie în poziția de închidere și ar trebui să fie în poziția de deschidere când mânerul este în jos. În poziția de deschidere-închidere, știftul de poziționare al mecanismului trebuie să blocheze mânerul în mod fiabil pentru a evita operarea greșită.

8. După ce întrerupătorul de izolare de înaltă tensiune de interior este oprit, cea mai scurtă distanță dintre aceeași rupere a stâlpilor nu trebuie să fie mai mică de 150 mm.

9. Când acțiunea comutatorului auxiliar nu îndeplinește cerințele, poziția găurii din brațul de legătură poate fi reglată astfel încât contactul comutatorului auxiliar să poată fi închis cu precizie. Chiar dacă mecanismul manual ajunge în poziția de deschidere, contactul normal de deschidere al comutatorului auxiliar ar trebui să fie în poziția de închidere.

10. Întrerupătorul auxiliar indică faptul că semnalul de deschidere-închidere al comutatorului de izolare de înaltă tensiune de interior va fi dat după ce cuțitul trece de 75% din cursa sa completă. Semnalul care indică închiderea întrerupătorului de izolare trebuie dat după contactul cuțitului izolatorului cu contactul.

11. Contactul la masă trebuie să fie bun, iar rezistența buclei de masă nu trebuie să depășească 3 ohmi.

12. Contactul dintre borna si bara colectoare trebuie sa fie bun si fiabil. Evitați ca comutatorul de izolare de înaltă tensiune din interior să fie supus forțelor mecanice din partea magistralei.

13. Adâncimea de introducere a șuruburilor care fixează comutatorul pe perete nu trebuie să fie mai mică decât următoarele: Perete de cărămidă: 90 mm, Ciment: 76 mm

14. Contactul dintre lama de contact și contactul static trebuie să fie bun. Presiunea pozitivă a arcului de presiune pe suprafața de contact trebuie să atingă următoarele valori:

Utilizare și întreținere

Întrerupătorul de izolare de înaltă tensiune de interior trebuie întreținut atunci când circuitul și sursa de alimentare sunt întrerupte, adică nu sunt alimentate.

După deschiderea comutatorului de izolare de înaltă tensiune pentru interior, știftul arborelui atașat la mecanism trebuie introdus în orificiul de pe cadru pentru a bloca știftul pentru a asigura siguranță absolută.

În timpul inspecției, verificați în detaliu dacă moleculele de izolație sunt deteriorate și verificați dacă contactul este bun.

Reparați contactele arse, îndepărtați murdăria, în special părțile conductoare de contact și suprafețele izolatoare. După inspecție, aplicați vaselină industrială pe suprafețele de contact.

Verificați dacă fixarea este fermă și verificați dacă împământarea este bună. (Șurubul de împământare nu are voie să se slăbească și există rugină la contact.)

Este necesar să înlocuiți contactul, cuțitul de contact cu deteriorarea gravă și deformarea reziduală a arcului de presiune înainte de a putea fi utilizate.

După finalizarea tuturor întreținerii și instalării, se vor efectua mai multe teste de deschidere și închidere. Dacă nu este corect, trebuie reajustat până când devine normal înainte de a putea fi pus în funcțiune.

Rotiți partea de frecare a mecanismului și acoperiți-o cu petrolat industrial.

Contur și dimensiuni de instalare

GN19-12(c) Unitate interioară de izolare de înaltă tensiune pentru interior: mm
