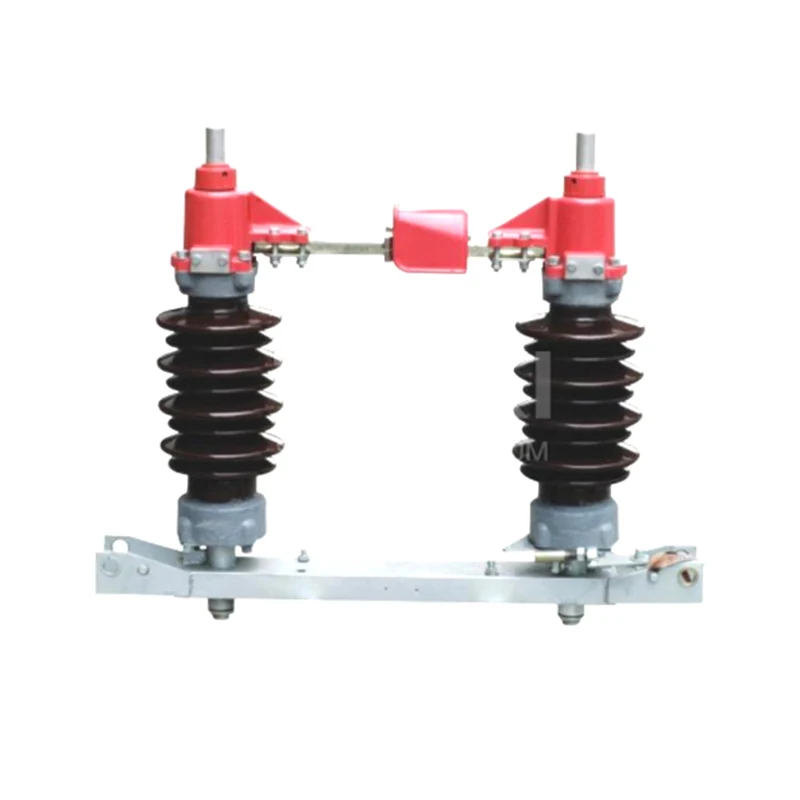

GW4-27.5kv Separator exterior

Separatorul exterior GW4-27.5kv este un echipament electric de înaltă tensiune pentru exterior, cu o frecvență de 50 Hz, pentru a schimba circuitul de înaltă tensiune în rețeaua de contact de 27,5 KV AC în condiții de gol și pentru izolarea electrică a magistralei de înaltă tensiune, întrerupător și altele. echipamente electrice care sunt revizuite și linie de înaltă tensiune. De asemenea, poate fi folosit pentru a deschide și a închide curentul de capacitate scăzută și curentul de inductanță.

Modelul și semnificația deconectatorului exterior GW4-27.5kv

Condiții normale de funcționare și condiții de instalare

Altitudinea nu este mai mare de 4700 m.

Temperatura ambiantă: limita superioară +40℃, limita inferioară -40℃.

Viteza vântului nu depășește 35 m/s.

Nu se aplică locurilor cu substanțe inflamabile, pericol de explozie, coroziune chimică și sporturi intense.

Grad de contaminare a izolatorului: Tipul anti-poluare este murdăria grea de clasa III (densitatea sării 0,3 mg/cm²).

Locul de instalare: stâlp monopol din beton exterior.

Clasificare și parametri tehnici

1. Clasificarea întrerupătoarelor de izolare

2. Principalii parametri tehnici ai comutatorului de izolare

Structura deconectatorului exterior GW4-27,5kv

Deconectatorul exterior GW4-27.5T(D)(W) are avantajele unei performanțe fiabile, structuri simple, metodă de instalare flexibilă, întreținere ușoară, gamă largă de aplicații și versatilitate puternică.

Separatorul exterior GW4-27.5T este un aparat electric de înaltă tensiune compus dintr-un întrerupător de izolare unipolar și este o unitate de bază derivată din alte structuri. În continuare, se numește comutator de izolare de tip comun.

Separatorul exterior GW4-27.5T (D) se realizează prin instalarea cuțitului de împământare pe întrerupătorul de izolare comun, care constă dintr-un tip de funcționare o dată și un tip de funcționare secundară, denumit în continuare întrerupător de izolare de tip împământare.

Întrerupătorul de deconectare exterior GW4-27.5T(D)W se bazează pe un comutator de izolare de tip comun (de tip împământat) și este schimbat de la izolator de izolație de tip tijă obișnuită la un izolator de tip tijă anti-poluare, potrivit pentru poluare puternică sau zone de mare altitudine .

Structura comutatorului de izolare

Întrerupătorul de izolare unipolar este fixat pe același cadru de bază prin două izolatoare tip tijă și are o structură rotativă orizontală cu două coloane. Structura de contur este prezentată în figură.

Fiecare întrerupător de izolare a polilor este format dintr-o bază, suport izolator și părți conductoare.

Fiecare întrerupător de izolare a stâlpilor are două suporturi izolatoare fixate pe lagărele de la ambele capete ale bazei (Figura 2) cu biele. Fiecare stâlp izolator poate fi rotit orizontal cu un unghi de rotație de 90°. Stalpii izolatori sunt echipati cu prize conductoare, contacte stanga si dreapta. Contactele stânga și dreapta sunt contactate prin tubul conductor dintre cei doi stâlpi izolatori.

Blocurile de conexiuni conductive sunt împărțite în două tipuri în funcție de structură, hard-conectate (Fig. 3a) și tipul de conectare (Fig. 3b), acestea sunt determinate în funcție de cerințele de comandă ale utilizatorului.

Materialul circuitului principal este cuprul. Când curentul nominal este de 630A, suprafața părții conductoare este cositorită. Când curentul nominal este mai mare de 1600A, suprafața părții conductoare este placată cu argint.

Contactul din mijloc este o structură de „strângere de mână”. Structura sa este presată de șaiba de degete tactilă a tehnologiei brevetate. Este presiunea ridicată, autopurificarea, presiunea de contact a degetului tactil rămâne neschimbată pentru o lungă perioadă de timp. Arcul pentru degetul tactil nu are curent și este sigur și de încredere pentru o lungă perioadă de timp.

Diferite produse cu specificații de curent au același tip structural, izolatori de bază și stâlp, dar principalele circuite conductoare sunt ușor diferite.

Partea de interblocare mecanică a comutatorului de izolare a funcționării secundare de împământare și a lamei de împământare este realizată de discul de interblocare pe mecanismul manual de tip CS8-6D.

3. Structura mecanismului manual

Această serie de întrerupătoare de izolare este echipată cu CS11 (tip de transmisie fără împământare și cu o singură funcționare cu împământare) și CS8-6D (tip de transmisie cu funcționare secundară cu o singură împământare).

4. Mecanism manual de tip CS11 (vezi figura) și CS8-6D (vezi figura), mânerul de operare este rotire orizontală, unghiul de rotație este de 90 °.

Principiul de acțiune

Acțiunile de deschidere și închidere ale acestei serii de întrerupătoare de izolare sunt practic aceleași.

1. Principiul de funcționare al comutatorului de izolare

(1) Fără tip cuțit de împământare

Mecanismul de acționare al comutatorului de izolare este conectat la treapta activă a comutatorului de izolare prin conducta de conectare. Arborele principal al mecanismului este rotit cu 90°, ceea ce antrenează stâlpul izolator al etapei active să se rotească cu 90°. În același timp, cealaltă parte a stâlpului de izolație se rotește în direcția opusă de biela pentru a realiza deschiderea și închiderea. pentru a combina întrerupătoarele unipolare în întrerupătoare de interblocare bipolare sau tripolare prin biele, de obicei unipolare.

(2) Un tip de operare cu cuțit de împământare

Cu împământarea, structura comutatorului cuțitului se bazează pe structura comutatorului menționată mai sus, creșteți funcționarea mecanismului de antrenare la sol. Acesta asigură că cuțitul de împământare începe să se rotească atunci când cuțitul principal începe să se deschidă; când cuțitul principal se rotește în poziția de deschidere, cuțitul de cuțit măcinat ajunge și el în poziția sol. Adică, cuțitul principal și cel măcinat își finalizează separat acțiunile de deschidere-închidere respective.

(3) Tip de operare secundară cu cuțit de împământare

Această structură folosește cele două mânere pentru a acționa cuțitul principal și respectiv cuțitul de împământare. Dispozitivul de interblocare este prevăzut între cele două mânere de operare pentru a preveni operarea greșită și pentru a se asigura că programul este efectuat conform procedurii specificate (principal deschis-sol închis-sol deschis-principal închis).

2. Principiul de funcționare al comutatorului de împământare

Mânerul mecanismului de acționare este rotit orizontal cu 90°, iar cuțitul de împământare este împins să se rotească de tija de legătură pentru a realiza acțiunea de deschidere și închidere a comutatorului de împământare.

3. Comutatorul auxiliar din mecanismul de operare este conectat la arborele principal al mecanismului, iar contactul corespunzător este pornit sau oprit în timpul operațiunii de deschidere și închidere și este emis semnalul corespunzător de deschidere și închidere.

Instalare și reglare

1. Instalarea și reglarea deconectatorului trebuie să îndeplinească următoarele cerințe

Când se utilizează mecanismul manual, operatorul general ar trebui să poată efectua operațiunile de deschidere și închidere independent, iar acțiunea este flexibilă.

Valoarea sincronă de închidere a legăturii bipolare sau tripolare a deconectatorului este: nu mai mult de 6 mm.

Rezistența circuitului comutatorului de izolare trebuie să respecte următorul tabel

Tensiune nominală Rezistența buclă maximă pe fază a separatorului (μΩ) Observație

630A 1250A 1600-2000A

27,5 kV 200 125 75 Excluzând clemele de sârmă

2. Instalarea și reglarea întrerupătorului de izolare

Întrerupătorul de izolare pentru fiecare pol este fixat pe baza orizontală.

Mecanismul de acționare este plasat sub axul rotativ al părții active a comutatorului de izolare, când arborele principal acționat de întrerupătorul de izolare și mecanismul sunt în poziția de închidere, conectați și fixați conducta de gaz de apă cu cercul tip dinți. Când suportul de izolație principal și antrenat nu este sincronizat, șurubul dinților pozitiv și negativ poate fi ajustat pentru a obține deschiderea și închiderea.

Instalarea și reglarea sincronismului de închidere a polului dublu sau a legăturii comutatorului de izolare, atunci când cele două terminale suportă tensiunea normală a barei colectoare, ajustează lungimea bielei pozitive și negative pentru a îndeplini cerințele de mai sus.

Când comutatorul de izolare este în poziția de închidere, punctele de contact de pe contact ar trebui să fie toate de contact, cea mai bună stare pentru gradul de fixare al șurubului M8 este aceea că șaiba elastică tocmai este aplatizată și degetul se poate balansa.

3. Instalarea și reglarea cuțitului de împământare tip funcționare secundară

Când cuțitul comutatorului de masă și arborele principal al mecanismului sunt în poziția de închidere, conducta de gaz de apă este conectată și fixată cu cercul de tip angrenaj. Când întrerupătorul de împământare este în poziția de închidere, poziția contactului poate fi reglată prin poziția contactului de împământare pe conducta conductivă. Când poziția de închidere este corectă, strângeți din nou piulița de fixare.

Acceptare și depozitare

1. După ce produsul ajunge la destinație, utilizatorul îl va pune într-un loc uscat și ventilat. Acesta nu trebuie inversat și va fi verificat și acceptat cât mai curând posibil, conform următoarelor elemente:

Mai întâi, verificați dacă există vreo deteriorare sau anomalie pe suprafața exterioară a cutiei de ambalare. După ce verificarea aspectului este finalizată, deschideți cutia de ambalare și scoateți fișierul atașat.

Verificați dacă documentele atașate produsului sunt complete (inclusiv lista de ambalare, certificarea produsului, instrucțiunile de instalare etc.).

Scoateți produsul și accesoriile acestuia (aveți grijă să nu deteriorați sticla ceramică a stâlpului izolator) și verificați-l.

Verificați dacă aspectul produselor este deteriorat și anormal.

2. După acceptarea produsului, indiferent dacă este sau nu instalat și utilizat imediat, acesta va fi depozitat în următoarele condiții:

Părțile de frecare ale comutatorului de izolare trebuie șterse și acoperite cu vaselină fără acid.

Când produsul este depozitat în depozit pentru o perioadă lungă de timp, acesta trebuie verificat în mod regulat (nu mai mult de șase luni). Dacă se găsește rugină, stratul de rugină trebuie îndepărtat și acoperit cu un inhibitor de rugină.

Instrucţiuni

1. Înainte de a intra în funcțiune, trebuie efectuată o inspecție completă și fără greșeli înainte de a putea fi pusă în funcțiune.

Dacă dimensiunea comutatorului de izolare îndeplinește cerințele.

Șuruburile fiecărei piese de legătură trebuie să fie bine fixate, în special cu barele colectoare.

Toate punctele de contact de pe contact ar trebui să fie în contact.

2. După punerea în funcțiune, acordați atenție următoarelor elemente:

În general, deconectatorul trebuie să fie deschis sau închis după ce sarcina circuitului este întreruptă.

Separatorul cu lamă de împământare tip funcționare secundară, întrerupătorul de împământare trebuie închis după ce întrerupătorul de izolare este complet deschis; în caz contrar, operația de închidere a întrerupătorului de izolare poate fi efectuată după ce întrerupătorul de împământare este deschis complet.

3. Separatorul exterior trebuie întreținut în mod regulat și revizuit în mod regulat. Următoarele elemente trebuie respectate în timpul întreținerii:

Dacă vaza de porțelan a comutatorului de izolare este deteriorată, dacă lipiciul este slăbit.

Când deconectatorul este în poziția de închidere, dacă punctele de contact de pe contact sunt în contact bun; dacă arcul de pe contact este deformat, dacă tensiunea este schimbată și se măsoară rezistența circuitului.

Dacă întrerupătorul auxiliar și alte componente ale mecanismului sunt bine izolate.

Dacă condițiile de împământare sunt bune.

Indiferent dacă piesele de rotație sunt flexibile și blocate sau nu.

Vă rugăm să informați producătorul cu privire la problemele găsite în timpul funcționării sau întreținerii.a
