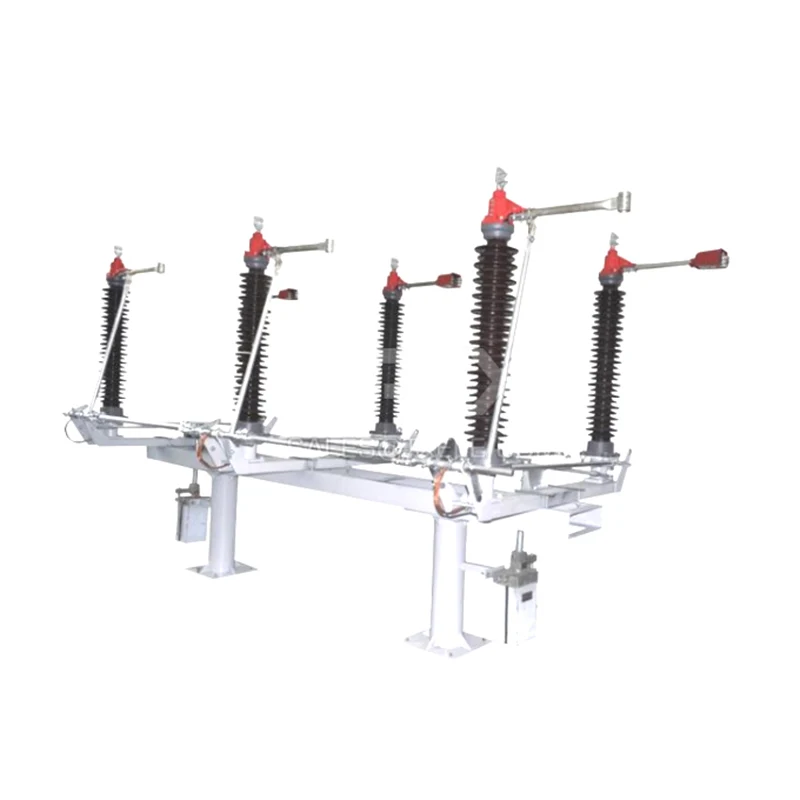

Separator exterior GW4-11kv

Separatorul (denumit în continuare întrerupător de izolare) este un aparat de comutație de înaltă tensiune în exterior, trifazat, cu frecvență nominală de 50 Hz și tensiune nominală de 110 KV, pentru a realiza și întrerupe un circuit de înaltă tensiune cu o tensiune nominală de 110 KV atunci când are tensiune și fără sarcină. Întrerupătorul de izolare îndeplinește cerințele GB1985-2004 întrerupător de izolare de înaltă tensiune AC și întrerupător de împământare.

Modelul și semnificația deconectatorului exterior GW4-11kv

Semn caracteristică: D - întrerupător de masă, III - tip întrerupător de masă, G - produs îmbunătățit.

Semn derivat special: W - Tip rezistent la pete, GY - Tip Plateau, H - Tip ridicat și rece, TA - Tip căldură uscată, TH - Tip căldură umedă.

Condiții normale de funcționare și condiții de instalare

1. Altitudine: tipul general nu depășește 2500m, tipul special nu depășește 4700m.

2. Temperatura ambiantă: temperatura maximă nu este mai mare de +40°C, temperatura minimă nu este mai mică de -40°C.

3. Viteza maximă a vântului este de 34 m/s.

4. Intensitatea cutremurului nu depășește 8 grade.

5. Grosimea gheții nu este mai mare de 20 mm.

6. Produsele rezistente la contaminare sunt potrivite pentru zonele cu contaminare medie.

7. Nu se aplică la locurile cu substanțe inflamabile, pericole de explozie, coroziune chimică și vibrații severe.

Parametrul tehnic al deconectatorului exterior GW4-11kv

Specificațiile principale și parametrii tehnici ai întrerupătorului de izolare

Specificațiile principale și parametrii tehnici ai mecanismului de acționare cu motor XCJ-I

Structura și principiul de funcționare

1. Deconectator exterior | Comutator de izolare

Separatorul de exterior este un tip de coloană dublă rotativă orizontală, constând din cadru inferior, izolator post, sistem conductiv, întrerupător de împământare (cu excepția împământului) și sistem de transmisie.

2. Cadru de bază: pentru un oțel canal, fiecare capăt al cadrului este echipat cu scaune de rulment și există doi rulmenți conici în scaunul rulmentului pentru a asigura rotația flexibilă a pârghiei de pe scaunul rulmentului. Unul sau ambele capete ale cadrului de bază sunt sudate cu lagărul comutatorului de împământare, iar întrerupătorul de împământare este instalat. Întrerupătorul de izolare are trei forme: fără împământare, împământare simplă și împământare dublă.

3. Izolatori stâlp: fiecare stâlp are două coloane, împărțite în trei feluri în funcție de condițiile de utilizare: tip comun, tip antipoluare și tip platou. Capătul inferior al izolatorilor stâlpului este fixat pe placa rotativă a capătului superior al scaunului rulmentului, iar capătul superior al izolatorilor stâlpului este conectat cu partea electrică principală. Izolatorii din cauciuc siliconic pot fi, de asemenea, utilizați ca izolatori stâlpi în funcție de cerințele utilizatorilor.

4. Sistem conducător: partea conductoare este fixată pe capătul superior al izolatorului stâlpului. Cuțitul principal este împărțit în două jumătăți, partea de contact este în mijloc, contactele cilindrice sunt încorporate în cele două degete de contact din rând la închidere. Tipurile de structură 630A, 1250A și 1600A sunt aceleași, există doar diferențe între secțiunea conductorului și tratamentul suprafeței. Structura de ieșire este contactul rulant sau structura de conectare moale, alegeți un tip în funcție de comanda utilizatorului.

5. Întrerupător de împământare: întrerupătorul de împământare instalat în arborele rotativ al bazei. Contactul static este instalat pe tija conductoare a sistemului electric principal, iar întrerupătorul de împământare și întrerupătorul de izolare este instalat un blocaj mecanic. Acesta poate asigura secvența de acțiune de închidere principală deschisă-terren, sol deschis-închidere principală. Comutatoarele de împământare sunt împărțite în împământare simplă și împământare dublă, pot fi împământate din interior în sus sau din exterior în sus. Poate fi ajustat în funcție de nevoile utilizatorilor.

6. Sistemul de transmisie: Comutatorul de izolare este acţionat de mecanismul de operare pentru a conduce arborele rotativ al bazei din mijloc să se rotească cu 180 ° și să se rotească cu 90 ° de către izolatorul stâlpului (instalat pe pârghia rotativă) pe o parte a legăturii orizontale, iar celelalte izolatoare ale stâlpilor sunt rotite cu 90° de biela transversală, iar cele două cuțite sunt deschise sau închise pe o parte. Când mecanismul de funcționare a comutatorului de împământare este deschis sau închis, arborele de rotație al comutatorului de împământare poate fi rotit într-un unghi pentru a se deschide și închide de către arborele de transmisie și biela orizontală. Deoarece placa de ventilație de pe arborele comutatorului de împământare este interblocată cu placa de arc fixată pe flanșa coloanei de porțelan, poate asigura secvența de acțiune a închiderii principale deschis-sol, sol deschis-închidere principală.

Întrerupătorul de izolare este realizat într-o formă unipolară, iar legătura tripolară este formată prin conexiunea fază la fază (vezi FIG. 1, FIG. 2) și poate fi folosită și ca un pol.

7. Mecanism de acționare

Întrerupătorul de izolare este în general echipat cu mecanism manual CS14G și poate fi echipat și cu mecanism electric de tip XCJ-I.

Detaliile mecanismului de acționare electrică XCJ-I sunt prezentate în instrucțiunile de instalare a mașinilor electrice de tip XCJ-I.

Întrerupătorul de împământare este echipat cu mecanism manual și accesorii CS14G, împământare simplă pentru un set, împământare dublă pentru două seturi.

Mecanismul manual de tip CS14G este compus în principal din bază, mâner și comutator auxiliar. Comutatorul auxiliar are 8 perechi de contacte normal deschise și 8 perechi de contacte normal închise pentru interblocare și afișare a semnalului.

Rate și depanare

Consultați următorii pași pentru instalare

1. Baza comutatorului de izolare 1P este fixată pe o bază orizontală, iar arborele de rotație al comutatorului de împământare trifazat este reglat pe aceeași axă orizontală.

2. Verificați starea contactului din mijlocul comutatorului de izolare. O singură fază trebuie satisfăcută:

o. Când contactul din mijloc este închis, contactul cilindric și cele două rânduri de degete de contact ar trebui să fie în contact în același timp, dacă este necesar, reglați șurubul în cruce (șuruburi din stânga și din dreapta) pentru a obține;

b. Contactul contactului din mijloc este simetric, iar diferența dintre sus și jos nu este mai mare de 5mm, închiderea până la capăt, golul intermediar ajustat la 7 ~ 12mm, dacă este necesar, în sprijinul rădăcinii cu lamele crescătoare sau descrescătoare pentru a realiza, dar grosimea fiecărui tampon nu trebuie să fie mai mare de 5 mm;

c. Cuțitul principal se rotește cu 90° pentru a deschide poziția finală de închidere, spațiul dintre șurubul de fixare și deflector va fi ajustat la 1~3mm.

3. Instalați tija de legătură în trifaza cuțitului principal conform figurii 1 și reglați lungimea tijei de legătură pentru a face ca sincronismul de închidere trifazat să nu depășească 10 mm, iar cele două laturi ale tijei trifazate și crucea biela dintre stâlpi au șuruburile din stânga și respectiv din dreapta, care pot fi reglate direct în funcție de necesități.

4. Instalați biela între trei faze ale comutatorului de masă conform figurii 1, strângeți șuruburile și reglați pârghia de funcționare, pârghia de interblocare mecanică, arcul de torsiune și inelul de fixare. Strângeți șuruburile după ce arcul de torsiune se ajustează la întrerupătorul de împământare este în poziție orizontală la deschidere.

5. Instalați mecanismul de acționare cu motor CS14G sau XCJ-I pe suport convenabil pentru funcționarea manuală, luând ca centru arborele de antrenare de pe șasiul comutatorului de izolare. Metoda axei verticale este utilizată pentru a se asigura că axul mecanismului coincide cu axa de rotație și pentru a fixa șuruburile de montare pe mecanism.

6. Mecanismul si intrerupatorul de izolare sunt in stare de deschidere sau inchidere in acelasi timp. Capul de conectare și tija de legătură sunt utilizate pentru a conecta arborele comutatorului de izolare și axul mecanismului și sunt îndeplinite următoarele cerințe.

o. Operați de 3 ~ 5 ori și verificați comutatorul de izolare pentru a îndeplini cerințele, unghiul de deschidere al comutatorului de izolare este de 90 ° și ar trebui să existe un spațiu de 1 până la 3 mm între șurubul de poziționare și deflector;

b. Reglați contactul static al comutatorului de împământare și strângeți șurubul, astfel încât contactul de împământare să poată fi introdus corect când întrerupătorul de împământare este închis.

c. Reglați arcul de echilibru pe arborele rotativ la deschidere, pentru ca comutatorul de sol să rămână în poziție orizontală.

d. Verificați interblocarea mecanică dintre întrerupătorul de izolare și întrerupătorul de împământare pentru a vă asigura că întrerupătorul de împământare nu poate fi închis când întrerupătorul de izolare este închis. Întrerupătorul de izolare nu poate fi închis când întrerupătorul de împământare este închis. Când toată operațiunea este corectă, ar trebui să găurim φ8 găuri și un știft cilindric elastic 8 x 60 la locul de conectare al arborelui comutatorului de împământare trifazat și să găurim φ12 găuri cu adâncimea ≥5mm la tija de locație, pârghia de antrenare, pârghia de legătură și arbore rotativ, strângeți șuruburile în fiecare loc și curățați conexiunea moale la pământ pentru a menține contactul cu suprafața metalică lucioasă.

7. Reglarea instalării este permisă numai pentru utilizarea manuală. După finalizarea reglajului, dacă se folosește operarea manuală pentru a confirma corectitudinea, poate fi utilizată funcționarea electrică (atunci când este echipat cu mecanism electric).

8. Verificați după instalare și punere în funcțiune

9. Întrerupătorul de izolare și întrerupătorul de împământare sunt acționate manual de 3 până la 5 ori, respectiv, iar funcționarea este stabilă, contactul este bun și poziția de închidere și de închidere este corectă.

10. Mecanismul de distribuție a puterii este acționat de 5 ori sub tensiunea nominală de funcționare a motorului și funcționează de 3 ~ 5 ori, respectiv, cu 85% motor și 110% tensiune nominală de funcționare. Deschiderea-închiderea trebuie să fie corectă, iar timpul de deschidere-închidere nu este mai mare de 4s.

11. Contactele sunt în contact bun cu contactele după ce întrerupătorul de izolare este închis. Datele măsurate ale rezistenței buclei principale (pe ambele părți ale capătului de ieșire) nu depășesc cele prezentate în tabelul 4.

12. Sincronismul închiderii trifazate nu este mai mare de 10 mm.

13. Verificați dacă toate piesele de transmisie și rotație trebuie lubrifiate, dacă toate șuruburile de știfturi ale osii sunt fixate și fiabile.

14. Verificați dacă întrerupătorul de izolare și întrerupătorul de masă sunt interblocate în mod fiabil.

Utilizare și întreținere

Acest comutator trebuie acţionat după ce sarcina de linie este întreruptă.

Comutatorul trebuie revizuit regulat (aproximativ 1 ~ 2 ani). Dacă există o defecțiune gravă de scurtcircuit, aceasta trebuie reparată imediat după defecțiune.

Îndepărtați murdăria de pe suprafața pieselor conductoare și a izolatorilor stâlpilor, a planului de conectare și a contactului de mijloc dintre terminalul de conectare și bara, suprafața de contact a butonului, apoi aplicați uleiul de vaselină industrial.

Inspecția atentă a izolatorilor postului trebuie făcută fără vânătăi și fisuri și trebuie înlocuită dacă se găsește.

Piesele de transmisie și rotație trebuie lubrifiate.

Verificați toate elementele de fixare, cum ar fi dacă știfturile și șuruburile conice sunt slăbite.

Verificați mecanismul manual, dacă întrerupătorul auxiliar poate comuta normal când mânerul este rotit la 180°.

Ambalare, transport si depozitare

Întrerupătorul de izolare și întrerupătorul de împământare sunt în general ambalate în cutie comună cu trei poli și pot fi, de asemenea, ambalate în vrac. În ambalarea în vrac, este împărțit în cutie de bază, cutie izolatoare stâlp și cutie de sistem conductiv (inclusiv accesorii) și o cutie per grup la comandă cu un singur pol.

Semnul invers nu trebuie lăsat în afara cutiei de ambalare atunci când produsul este transportat.

După ce ați primit produsul, vă rugăm să-l verificați la timp. Dacă există probleme, ar trebui să contactați producătorul
