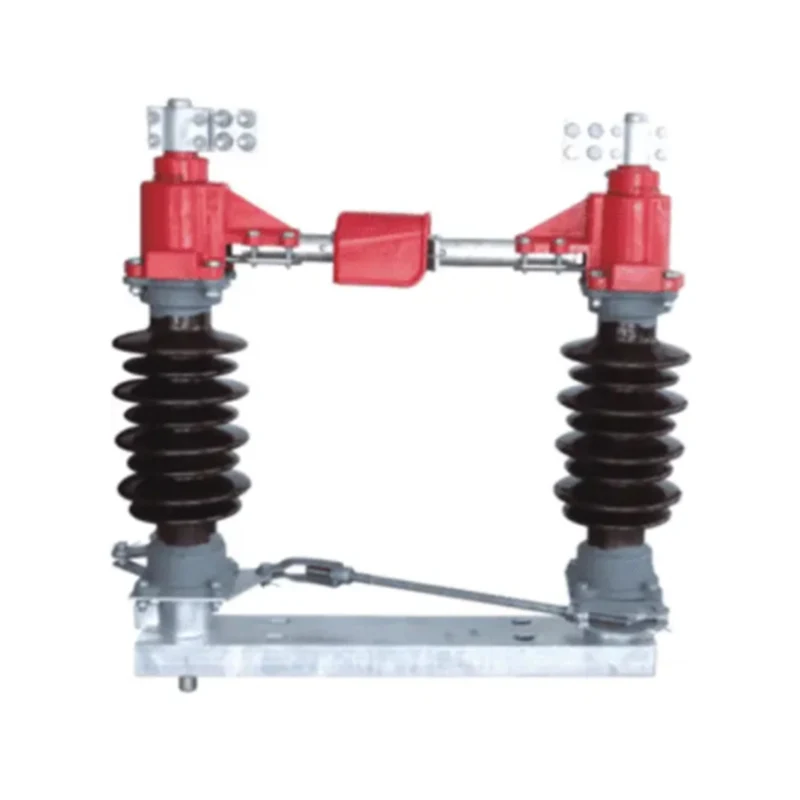

XUCKY Electric este un producător și exportator lider din China, specializat în Disconnector Outdoor GW4-40.5kv. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră. Separatorul de exterior GW4-40.5 (D)kv (comutator de izolație de înaltă tensiune) este un echipament trifazat de comutator de înaltă tensiune AC 50HZ pentru exterior, pentru circuit deschis sau închis atunci când tensiunea înaltă are tensiune și fără sarcină, potrivit pentru comutatorul de izolare a liniei din stație.
Separatorul de exterior GW4-40.5kv (comutator de izolare de înaltă tensiune) este un echipament de comutator de înaltă tensiune în aer liber trifazat AC 50HZ, pentru circuit deschis sau închis atunci când tensiunea înaltă are tensiune și fără sarcină, potrivit pentru comutatorul de izolare a liniei din stație.
Următoarele standarde tehnice pentru acest tip de produs:
GB1985 - 89 "Comutator de izolare de înaltă tensiune AC și întrerupător de împământare"
GB/T11022 - 1999 cerințe tehnice comune pentru standardele echipamentelor de comutare și control de înaltă tensiune
IEC129 (1984) „Deconectator de exterior AC și întrerupător de împământare”
Modelul și semnificația deconectatorului exterior GW4-40,5kv
Semne caracteristice: întrerupător de masă D, tip comutator de pământ I II, produs îmbunătățit G
Semne de derivație speciale: W—Rezistent la pete, GY—Tip platou, H—Tip cu căldură ridicată, TA—Tip cu căldură uscată, TH—Tip cu căldură umedă
Condiții normale de funcționare și condiții de instalare
o. Altitudine: tip normal ≤1000m, tip platou ≤4000m.
b. Grosimea apei de acoperire <10mm
c. Presiunea vântului ≤ 700pa.
d. Intensitatea seismică este mai mică de 8 grade.
e. Temperatura aerului ambiant: limita superioara +40°C, limita inferioara -30°C.
g. Nu există materiale inflamabile, pericol de explozie, coroziune chimică și vibrații severe la locul de instalare.
Parametrul tehnic al deconectatorului exterior GW4-40,5kv
Model
Tensiune nominală (validă)
Curent nominal (A)
Curent de scurtă durată
Tensiune de rezistență la frecvența de alimentare (validă) kV/60s
Distanța de curgere cm/kV
Tensiunea orizontală terminală N
Greutate / 1P kg
Curent termic / 4s
Curent dinamic
Sol
Fractură
Comun
Rezistenta la pete
GW4-40.5D
40,5 kV
630
20kA
50kA
80
90
1.7
2.5
500
80
1250
31,5 kA
80kA
2000
31,5 kA
80kA
100
3150
40 kA
100kA
Structura principală
Separatorul de exterior este o structură rotativă orizontală cu un singur pol, dublă coloană. Cei trei stâlpi pot fi utilizați în grupuri, sau un singur stâlp pentru utilizare. Întrerupătorul de izolare este compus dintr-un șasiu, un scaun de rulment, un izolator post, un circuit principal conductiv și o bielă mecanică. Îmbinarea cu trei poli, tija de tracțiune a legăturii, îmbinarea țevii, știftul arborelui, tubul de oțel (auto utilizator) și mecanismul de operare manual (denumit în continuare mecanism de operare) sunt conectate în grupuri.
Întrerupătorul de împământare poate fi instalat la un capăt sau la două capete ale izolatorului. Întrerupătorul de împământare de la ambele capete ale comutatorului de izolare este controlat prin interblocarea mecanismului de acționare manual, astfel încât întrerupătorul de izolare și întrerupătorul de împământare sunt acționate în ordinea principalului - pământ - la - pământ - în principal.
1. Cadrul este alcătuit din oțel unghiular laminat la cald GB9787-88. Scaunul rulmentului este instalat la ambele capete ale șasiului și sunt instalați 2 rulmenți cu role conice pentru a se asigura că ansamblul arborelui este flexibil.
2. Izolatori pentru stâlpi: există trei tipuri de tip comun, tip anti-poluare și tip platou. Performanța lor îndeplinește GB8287.1 „starea tehnică a izolatorului de porțelan pentru stâlp de înaltă presiune”, GB8287.2 - 87 „dimensiunea și caracteristica izolatorului de stâlp de înaltă presiune”. Tipul anti încrustare îndeplinește, de asemenea, GB127744 - 91 „izolator de tip tijă de exterior rezistent la pete”. Fiecare întrerupător de izolare a stâlpilor este echipat cu două izolatoare de stâlpi, izolatorul de stalpi este ridicat pe ansamblul arborelui, iar capătul superior este fixat cu un circuit principal conductiv.
3. Circuitul principal al conductei este alcatuit din blocul de conectare si ansamblul contactelor stanga si dreapta. Structura 630A și 3150A este practic aceeași, doar numărul de secțiune transversală a tubului conductor, acoperirea suprafeței, numărul degetelor de contact și diferența dintre conductorii moi. Blocul de cabluri este echipat cu o tijă de ghidare și un conductor flexibil. Are o rezistență mai mică și o conductivitate electrică mai bună decât metoda tradițională de contact cu rulare, așa cum se arată în Figura 3. Construcția ansamblului de contact din dreapta și din stânga și starea contactului după închidere sunt prezentate în Figura 4.
4. Întrerupător de împământare: întrerupătorul de împământare este instalat la capătul cadrului izolator, iar contactul static al întrerupătorului de împământare este instalat pe conducta conductivă a circuitului principal de conducție.
5. Biela mecanică: întrerupătorul de izolare este acționat de mecanismul de operare prin mecanismul de operare instalat în mijlocul cadrului de jos și prin tija axului pentru a conduce izolatorul din partea stângă a atingerii să se rotească la 90 de grade. Tija de tracțiune a legăturii antrenează întrerupătorul cu trei poli pentru a porni și opri. Comutatorul de sol este antrenat de arborele de antrenare pentru a antrena cuțitul de pământ, iar cuțitul de pământ este rotit în sus (în jos) pentru un anumit unghi pentru a finaliza închiderea (ecluză). Polul fiecărui stâlp al comutatorului de împământare cu trei poli este conectat printr-o țeavă de oțel de 32 * 3 pentru a obține o legătură cu trei poli. Separatorul cu trei poli este conectat cu o conexiune de țeavă de oțel de 25 * 2,5 pentru a realiza o legătură cu trei poli. Întrerupătorul cu trei poli este conectat cu o țeavă de oțel de 25 * 2,5 pentru a realiza o legătură cu trei poli. Întrerupătorul de izolare este conectat la mecanismul de operare cu un diametru de țeavă de oțel 42 * 3, iar utilizatorul țevii de oțel este asigurat de el însuși.
6. Mecanism de acționare: întrerupătorul de izolare este echipat cu mecanism de acționare manuală CS17 la ieșirea din fabrică. Mecanismul este compus dintr-o bază, o placă de interblocare, un mâner și un întrerupător auxiliar. Comutatorul auxiliar are 4 poli și 8 poli două specificații, 2 perechi și respectiv 4 perechi de contacte normal deschise normal închise. Utilizarea semnalelor de interblocare și transmitere. După ce actuatorul electromagnetic este instalat cu mecanismul de funcționare manual, întrerupătorul de izolare poate crește funcția de blocare electrică. Încuietoarea electromagnetică și accesoriile sale de instalare sunt prețuite și furnizate separat și sunt instalate de către utilizatori.
Instalare și depanare
1. Verificare înainte de instalare
o. Verificați dacă numărul de întrerupătoare de izolare, piese și accesorii este în conformitate cu lista de ambalare.
b. Datele de pe plăcuța de identificare a produsului sunt în concordanță cu comanda.
c. Dacă produsul este deteriorat și dacă izolatorul stâlpului are crăpături.
d. Indiferent dacă rotația fiecărei părți rotative este flexibilă sau nu.
e. Dacă mecanismul de operare este flexibil, dacă poziția de închidere și deschidere este corectă și dacă comutatorul auxiliar este normal.
2. Separatorul exterior poate fi instalat numai orizontal. Așezați mai întâi deconectatorul exterior pe suportul de montare la aceeași înălțime orizontală, apoi corectați distanța dintre poli pentru a face șasiul paralel unul cu celălalt. Corectați axa centrală a izolatorului cu două coloane a deconectatorului de exterior cu trei poli, comutați la împământare linia axei arborelui, conectați întrerupătorul după ce se fixează întrerupătorul de exterior.
3. Când comutatorul de izolare este închis, contactele din stânga și din dreapta trebuie să fie pe aceeași linie orizontală, părțile superioare și inferioare decalate cu <5 mm, iar pozițiile de contact a ansamblului de contact din stânga și din dreapta trebuie să fie centrate în linia centrală a celor două izolatorii stâlpului, iar contactul din dreapta trebuie să fie încorporat în stânga. Contactele de pe partea de contact sunt în contact unul cu celălalt, iar distanța dintre contactul din partea stângă a contactului și placa de poziționare este ≤2mm. Când este necesar, lungimea tijei de tragere monopol poate fi reglată; și este permisă creșterea sau scăderea distanțierului de reglare în partea de sus și de jos a izolatorului stâlpului, dar grosimea fiecărei plăcuțe <3mm.
4. Reglați lungimea tijei de legătură, astfel încât eroarea de închidere a comutatorului de izolare trifazat să fie <5mm. Apoi reglați lungimea tijei de tragere a arborelui principal și, respectiv, a tijei de tracțiune a legăturii, astfel încât unghiul de deschidere al comutatorului de izolare după deschidere să fie de 90°.
5. Reglați unghiul brațului comutatorului de împământare și lungimea efectivă a tijei de legătură, astfel încât întrerupătorul de împământare să fie sincronizat cu mecanismul de acționare la deschidere și închidere. Întrerupătorul de împământare este orizontal în poziția de deschidere.
6. Poziția de instalare a mecanismului de acționare manuală este prezentată în Fig. 1 și Fig. 2. După asamblarea mecanismului și a plăcii, introduceți știftul conic A10×50 și fixați cele două șuruburi M10. Comutator de izolare cu împământare dublă, de la partea inferioară a șasiului pentru a acționa linia verticală în jos a axei arborelui, împământare simplă și neîmpământare de la capătul inferior al ansamblului izolatorului post până la linia verticală, astfel încât să coincidă cu centrul de funcționare arborele mecanismului, iar apoi mecanismul este instalat și fixat. Separatorul exterior cu dublă împământare fixează arborele pe arborele de acţionare. Întrerupătorul unic de izolare cu împământare și fără împământare setează arborele pe arborele de acționare și ansamblul arborelui, măsoară dimensiunea efectivă și pregătește o țeavă de oțel fără sudură φ42×3. Cele două capete ale țevii de oțel sunt sudate, respectiv, pe bucșă și pe ansamblul plăcii.
7. Îndepărtați murdăria de pe piesele rotative și contactele electrice ale mașinilor și reinjectați grăsimea.
8. Măsurarea valorii rezistenței circuitului principal al deconectatorului trebuie să respecte reglementările din tabel.
9. Funcționare manuală de 3 ~ 5 ori, funcționare stabilă, poziția de deschidere-închidere a deconectatorului exterior și întrerupătorul de împământare este corectă, contact bun.
10. După instalare, poate fi rulat după ce inspecția confirmă că îndeplinește cerințele.
Tensiune nominală kV (validă)
Curentul nominal A
Valoarea rezistenței circuitului principal μΩ
Remarci
40.5
630
≤180
1. Nu include cleme de cablare
2. Valoarea de referință.
1250
≤100
2000
≤65
3150
≤36
