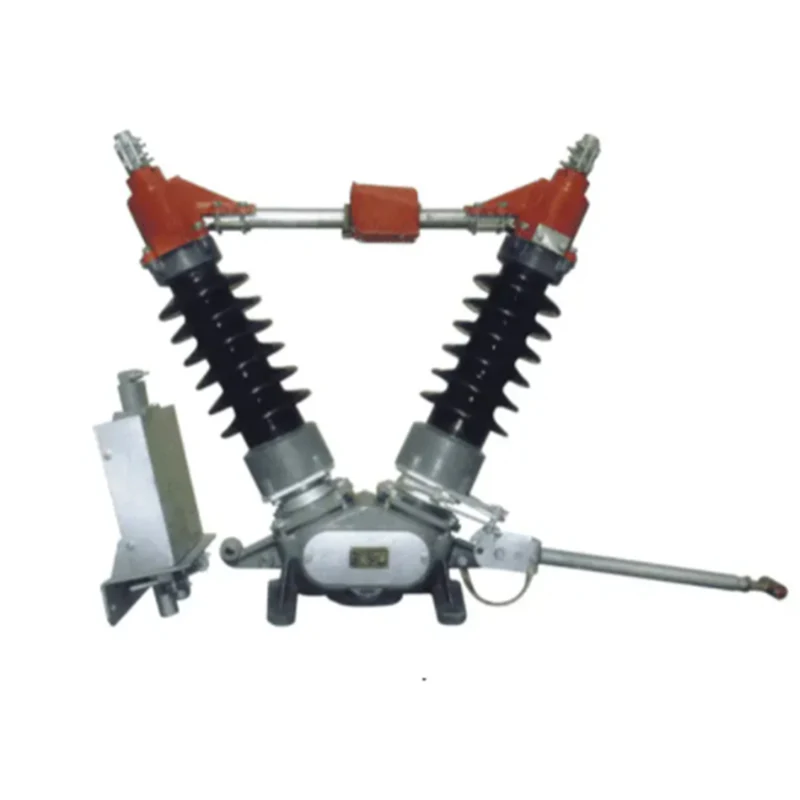

GW5-40.5 Întrerupător de deconectare

Produse personalizate de înaltă calitate Întrerupătorul de deconectare GW5-40.5 este utilizat pentru a realiza sau întrerupe circuitul de înaltă tensiune în sistem de tensiune nominală de 40,5 kV, 72,5 kV, 126/145KV, AC50160Hz. Este capabil să deschidă și să închidă o capacitate mică și curent induv. Acest întrerupător este în conformitate cu standardele: lEC62271.103Comutatoare de înaltă tensiune. GB1985: întrerupător de înaltă tensiune AC și comutator pentru ureche și lE060694 și GB/T11022: cerințe tehnice comune ale echipamentelor de comutare HV și ale echipamentelor de control.

Trimite o anchetă

Descriere produs

Întrerupătorul GW5-40.5 este utilizat pentru a face sau întrerupe circuitul de înaltă tensiune în sistem de tensiune nominală de 40,5 kV, AC 50/60Hz. Este capabil să deschidă și să închidă o capacitate mică și curent inductiv.

Articol		Unitate	Date
Tensiune nominală		kV	40.5
Nivel de izolare nominal	Tensiune de rezistență la frecvența de alimentare de 1 min (la pământ/fractură)	kV	95/115
	Tensiune nominală de rezistență la impulsul fulgerului (vârf) (pământ/fractură)	kV	185/215
Frecvența nominală		Hz	50
Curent nominal		A	630, 1250, 1600, 2000
Curent de rezistență de scurtă durată		kA	20, 31,5, 40
Curent nominal de vârf de rezistență		kA	50, 80, 100
Durata nominală a scurtcircuitului (întrerupător principal/întrerupător de pământ)		S	4/2
Sarcina mecanică nominală terminală	Sarcina longitudinală orizontală	N	750
	Sarcina laterala orizontala	N	500
	Forța verticală	N	750
Distanța de scurgere		mm	1013-1256
viata mecanica		ori	2000
Mecanism manual de acționare	Fără împământare		CS17, CS17G
	Tensiunea circuitului de control	V	AC220, DC110, DC220
Mecanism de acționare motorizat	Model		CJ6
	Tensiunea motorului	V	AC380
	Tensiunea circuitului de control	V	AC220, AC380, DC220
	Ora de inchidere/deschidere	S	6±1
