RCBO C65

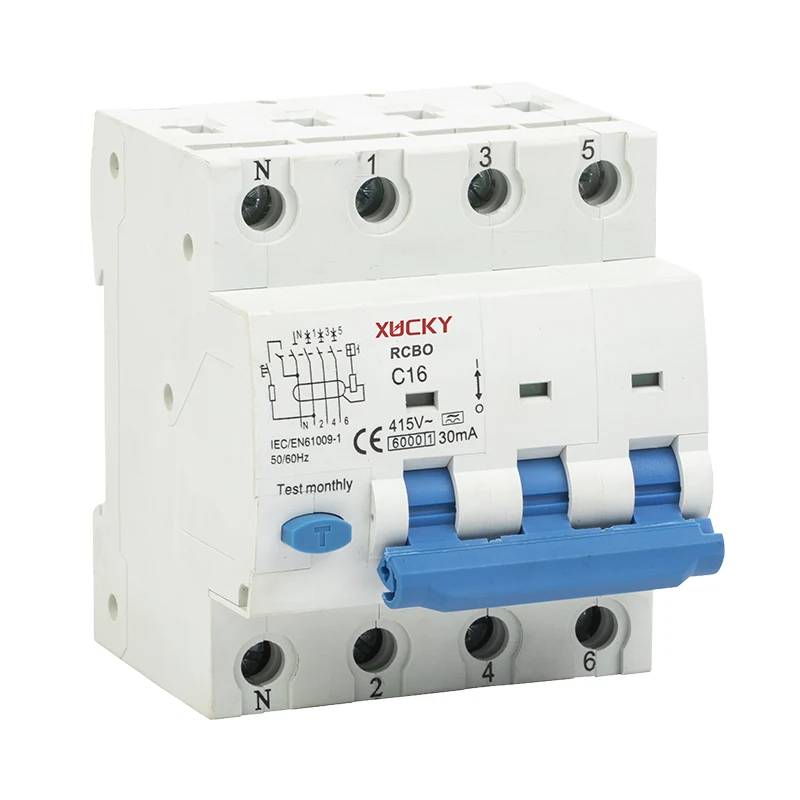

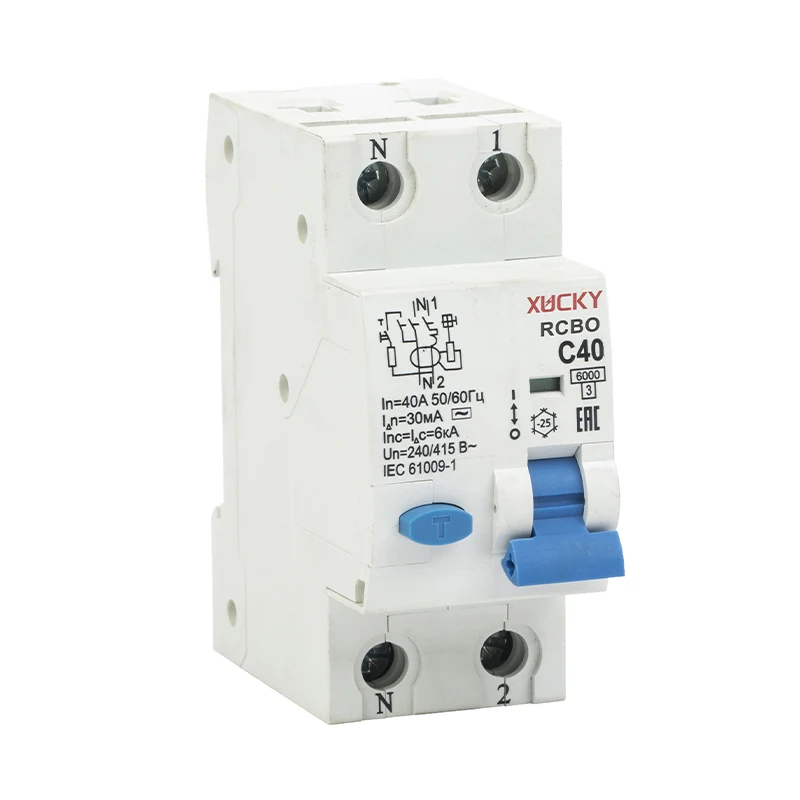

RCBO C65 6KA de înaltă calitate a Xucky Tip A 1P+N & 3P+N RCBO (întrerupătorul de curent cu curent rezidual cu protecție integrală supra-curent) este soluția perfectă pentru o protecție completă împotriva curenților de defecțiune supra-curent și a pământului. În două module lățime (36mm) și patru module lățime (72 mm), seria asigură, în orice moment și în orice condiție, siguranța persoanelor, instalațiilor și echipamentelor conexe

Trimite o anchetă

Descriere produs

RCBO C65

Avantaje de produs

● Cablajul înainte și invers este permis de Xucky RCBO C65 de înaltă calitate;

● Partea superioară și inferioară pot fi conectate la o bară de bus cu o secțiune transversală de până la 16 mm2 și la fire cu o secțiune transversală de până la 25 mm2;

● Indicatorul de scurgere (semn albastru/roșu din fereastra mică) facilitează verificarea sursei defecțiunilor produsului și reduce timpul de întreținere;

● Caracteristici îmbunătățite de siguranță: Acest RCBO C65 oferă protecție de suprasarcină și scurtcircuit pentru a asigura funcționarea sigură și fiabilă a circuitelor în aplicații interne, comerciale și rezidențiale.

● Construcție de înaltă calitate: Cu materiale și construcții de înaltă calitate, acest întreruptor în miniatură RCBO C65 oferă performanțe și durabilitate fiabile care îndeplinește așteptările utilizatorilor solicitanți.

● Design versatil: Comutatorul de aer este proiectat atât pentru uz intern, cât și pentru comercial, ceea ce îl face o soluție versatilă pentru o gamă largă de aplicații electrice, inclusiv zone de trafic ridicat sau zone cu cerere ridicată de energie electrică.

Aplicație

Standard: Confirmarea EN/IEC 61009 -1

Capacitate de rupere: 6ka

Protecție: defecțiune la sol, supracurent și scurtcircuit

Curent evaluat. În: 3,6,10,16,20, 25,32, 40a

Operare. I △ n: 10.30. 100. 300mA

Caracteristică: B.C

Capacitate de fabricare a curentului rezidual și de rupere a curentului rezidual I △ M: 500A

Curent rezidual non -operat l △ nr: 0,5i △ n

Impuls evaluat tensiunea UIMP: 4000V

Numărul de poli: 1p+n, 3p+n

Tensiune nominală: 230Vac

Grad de protecție: -25 ℃ ~+40 ℃

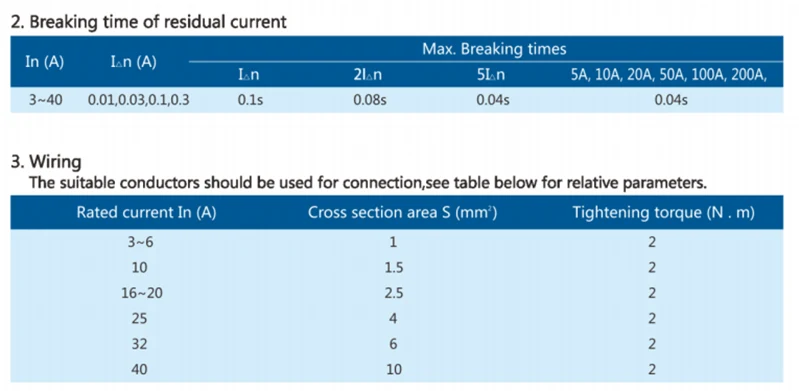

Curent rezidual Off -Time≤0.1 sec.

Tipul de defecțiune la sol: electromagnetic

Peste curent: termic-magnetic

Grad de protecție: IP20

Montați pe șină din 35 mm

Lățime 2 module

Tipul terminalului și tipul de pin

Fișă tehnică de date

	Tip			2p	4p
	Standarde			IEC/EN 61009-1, IEC/EN 61009-2-1;
	Certificat			CB, CE, ROHS
	Țara de origine			CHINA
Caracteristici electrice	Tip (forma de undă a scurgerii pământului sesizate)			Tip A, tip AC AC
	Numărul de poli			1p+n	3p+n
	Curent evaluat	În	A	6, 10, 13, 16, 20, 25, 32, 40, 50, 63 a	6, 10, 13, 16, 20, 25, 32, 40 a
	Sensibilitate nominală	IΔn	MA	10, 30, 100, 300 Ma	30, 100, 300 Ma
	Tensiune nominală	Ue	V	220/230/240 v	380/400/415 v
	Timp de funcționare	Tastați A / Type AC		Instantaneu
		Tipul A [S]		10 ms întârziere
		Tipul A [G]		40 ms întârziere
	Tensiune de izolare	UI	V	500V AC
	Categorie de supratensiune			Iii
	Gradul de poluare			2
	Tensiunea de funcționare a testului circuitului		V	187 - 264 V	230 - 485 V
	Frecvență nominală		Hz	50/60 Hz
	Capacitate de rupere evaluată ACC. la IEC/EN 61009-1	ICN	A	10.000 a
	Capacitate de rupere evaluată ACC. la IEC/EN 64947-2 (Referindu -se doar la testul de scurtcircuit)	UCI	A	15.000 a
		ICS	A	7.500 A (50%UCI)
	Capacitate de rupere reziduală evaluată Acc.to IEC/EN 61009-1	IΔm	A	3000 a
	Impulsul nominal de rezistență la tensiune (1,2/50)	Uimp	kv	4 kV
	Tensiune de testare dielectrică la ind. Freq. timp de 1 min.		kv	2,5 kV (50/60Hz, 1 min.)

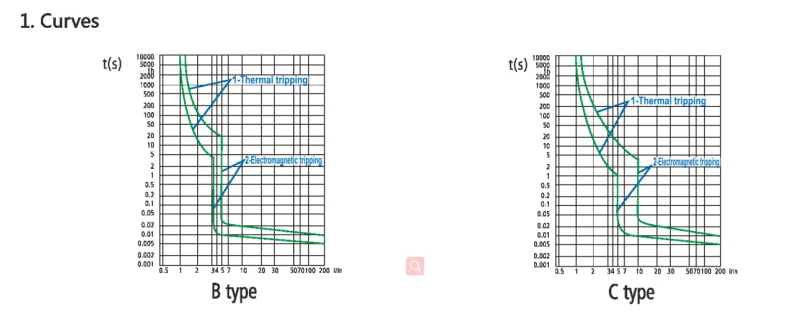

	Eliberare termomagnetică - Caracteristici			Caracteristicile B: 3in - 5in
				Caracteristicile C: 5in - 10in
	Clasa de limitare a energiei ACC. la EN 61009-1			3
	Rezistența curentului de supratensiune (unda 8/20)		A	3000 a

Caracteristici mecanice	Locuințe			Grupul de izolare I - II, RAL 7035
	Comutați			Izolație Grupul II, RAL 5017
	Butonul de testare			Izolație Grupul II, RAL 2000
	Indicația de poziție de contact			Fereastră verde / roșie
	Indicația călătoriei de eroare a pământului			Fereastră albă
	Viață electrică	Operații		4000 de cicluri
	Viață mecanică	Operații		10000 de cicluri
	Grad de protecție ACC. la EN 60529	Locuințe		IP4X
		Terminale		IP2X
	Rezistență la șoc ACC. la IEC/EN 60068-2-27			25g - 2 șocuri - 13ms
	Rezistență la vibrații ACC. la IEC/EN 60068-2-6			0,1 mm sau 1 g - 20 cicluri la 5 ... 150 ... 5 Hz
	Condiții de mediu (căldură umedă) ACC. la IEC/EN 60068-2-30		° C/RH	28 cicluri cu 55 ° C/90-96% și 25 ° C/95-100%
	Temperatura de referință pentru stabilirea elementului termic		° C.	30 ° C.
	Temperatura ambiantă (cu media zilnică ≤ +35 ° C)		° C.	-25 ... +40 ° C.
	Temperatura de depozitare		° C.	-40 ... +70 ° C.
Instalare	Tip terminal			Terminal cu două scopuri (ridicare / cu gura deschisă)
	Dimensiunea terminalului pentru cabluri	jos / sus	mm²	25/35 mm²
	Mărimea terminalului pentru bara de bus de pin	jos / sus	mm²	10/16 mm²
	Mărimea terminalului pentru Busbara Fork	jos / sus	mm²	M6 - 10/16 mm²
	Cabluri solide /blocate			1x 1mm² - 35mm² 2 x 1mm² - 16mm² *
	Fire flexibile cu sau fără ferule			1x 1mm² - 25mm² 2 x 1mm² - 10mm² *
	Cuplul de strângere	jos / sus		2 nm
	Lungimea de dezbrăcare a cablului			10mm
	Montare			Renunțați la 60715 (35mm) prin intermediul clipului de montare
	Poziție de montare			Orice
	Conectați -vă de la			Terminale de sus/de jos

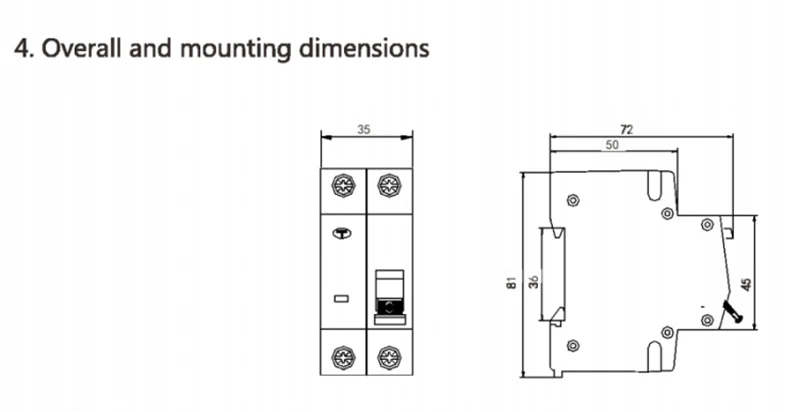

	Dimensiuni (H X W X D)		mm	90 x 36 x 72 mm	90 x 72 x 72 mm
	Greutate		kg	0,19 kg	0,42 kg
Ambalare	Ambalarea a (Cutie individuală)	Cantitate	bucăți	1	1
		Dimensiune (HWD)	mm	904080 mm	907881 mm
		Greutate	kg	0,2 kg	0,43 kg
	Ambalarea B (*a) (Cutie de mijloc)	Cantitate	bucăți	6	3
		Dimensiune (HWD)	mm	2559591,2 mm	2429889 mm
		Greutate	kg	1,3 kg	1,3 kg
	Ambalarea C (*B) (Master Carton)	Cantitate	bucăți	60	30
		Dimensiune (HWD)	mm	510275200 mm	520255200 mm
		Greutate	kg	14,5 kg	14,5 kg
Combinație cu elemente auxiliare	Contact auxiliar			Și (yys)	Și (yys)
	Contact Allarm			Și (yys)	Și (yys)
	Călătorie de șunt			Și (yys)	Și (yys)
	Contact auxiliar pentru montarea de jos			Și (yys)	Și (yys)
	Eliberare de subvenții			Și (yys)	Și (yys)
	Eliberarea supratensiunii			Și (yys)	Și (yys)
	Dispozitiv de funcționare motor			Și (yys)	Și (yys)
