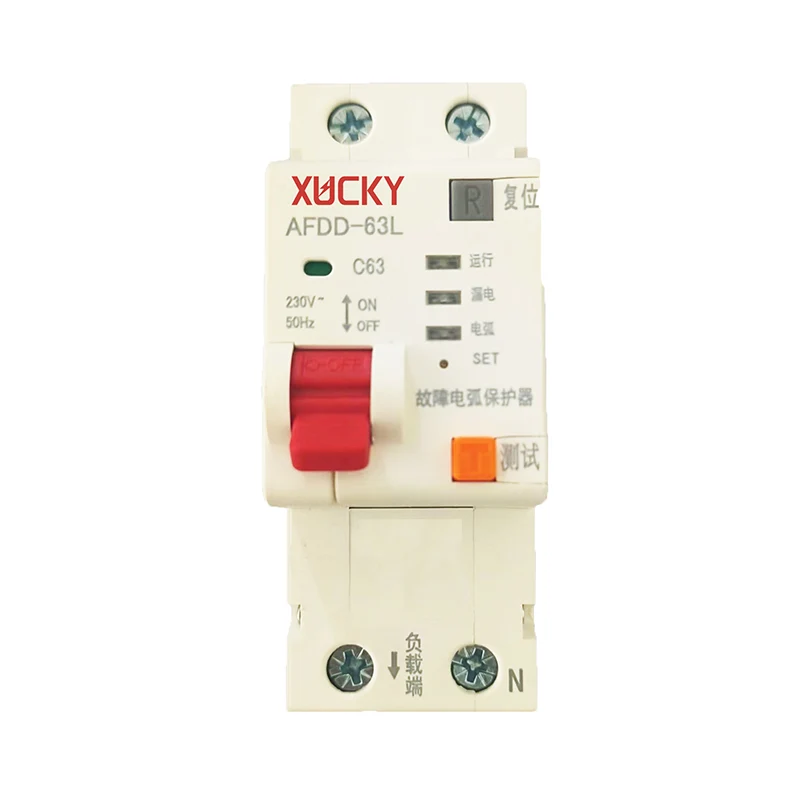

AFDD

Protectorul arcului de defect AFDD, denumit în continuare protector, detectează în mod eficient arcul de defect în linia de acces, inclusiv arcul paralel de defect și arcul în serie de defect. Când detectează că există un arc de defect care provoacă un incendiu în linie, funcția de oprire a prizei poate fi efectuată pentru a atinge scopul de a avertiza apariția unui incendiu.

Protectorul arcului de defect AFDD este potrivit pentru liniile electrice de 10 kW și mai mici în clădiri industriale și civile, iar lungimea liniei de protecție nu trebuie să depășească 100 de metri.

Produsul urmează standardul GB/T 31143-2014 IEC62602, care poate Este potrivit pentru case de bătrâni, școli, clădiri comerciale, hoteluri, fabrici, depozite, biblioteci, birouri, reședințe de familie și locuri de divertisment etc.

Parametrii tehnici ai produsului

Mărimea produsului și definiția structurală

Instructiuni de operare

1.Indicator de funcționare (verde), când produsul este pornit și funcționează normal, indicatorul luminos RUN este aprins, indicând faptul că funcția de arc defectuoasă este activată.

2. Indicator de scurgere (roșu), când produsul este separat din cauza unei eșecuri de scurgere, data viitoare când poarta este închisă, indicatorul luminos de scurgere va clipi alarma, iar alarma va fi ridicată automat după 60 de secunde.

3.Indicator de arc (galben), atunci când produsul este separat din cauza unei defecțiuni a arcului, data viitoare când poarta este închisă, indicatorul luminos de arc clipește la alarmă, iar alarma va fi ridicată automat după 60 de secunde.

4.Resetarea produsului. Când produsul este deconectat din cauza unui arc sau a unei scurgeri, butonul R va apărea și trebuie să îl apăsați pentru a închide poarta.

5.Experiment de detașare. Când nu există nicio alarmă, apăsați tasta „T”, iar produsul va fi supus experimentului de deblocare pentru a verifica dacă funcția de deblocare a produsului este normală. Când produsul se află în indicația de alarmă de scurgere sau arc de defect, apăsați și mențineți apăsată tasta T timp de 2 secunde pentru a elibera forțat indicația de alarmă.

6. Interogați și comutați modul de lucru al arcului de eroare. Apăsați tasta SET pentru scurt timp pentru a interoga modul de lucru curent. Apăsați tasta SET timp îndelungat pentru a comuta între 4 moduri. În acest moment, ledul RUN clipește. Numărul indică modul de lucru (vă rugăm să nu-l reglați dacă nu este necesar).

Bliț 1 dată: dezactivați modul. În acest moment, funcția de detectare a arcului este dezactivată, iar lumina de funcționare RUN va fi stinsă.

Intermitent de 2 ori: mod anti-interferență

Flash de 3 ori: modul standard (implicit)

Intermitent de 4 ori: modul hipersensibil

Descrierea interfeței produsului

*Nota:

①　Când produsul este în modul alarmă, funcția de detectare funcționează normal.

②　 Când produsul se află în indicația de alarmă, alarma trebuie să fie ridicată înainte ca experimentul de deblocare să poată fi efectuat.

③　După dezactivarea funcției de detectare a arcului, funcția de scurgere poate funcționa normal
