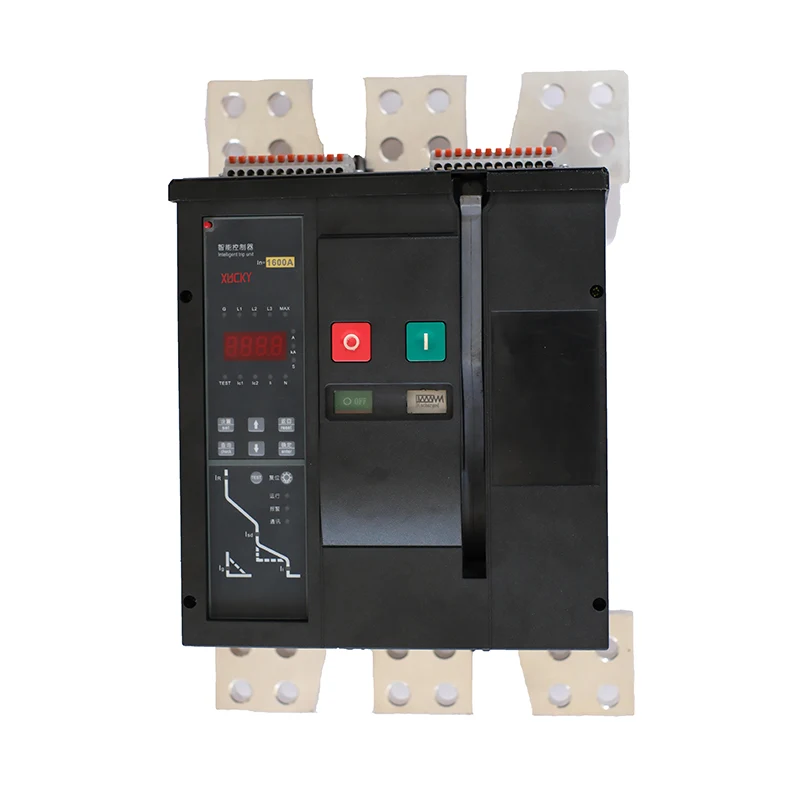

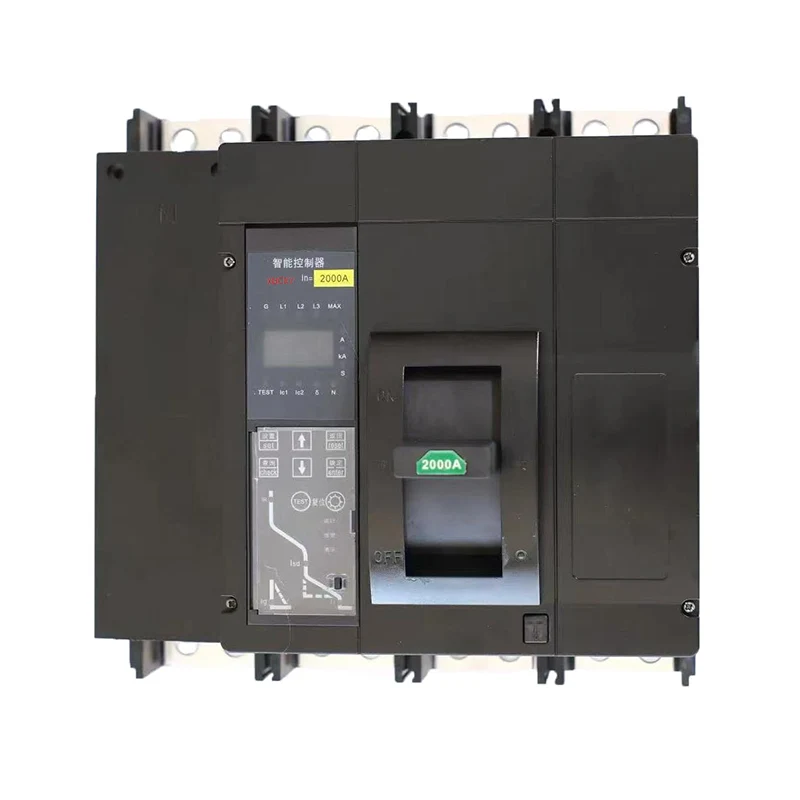

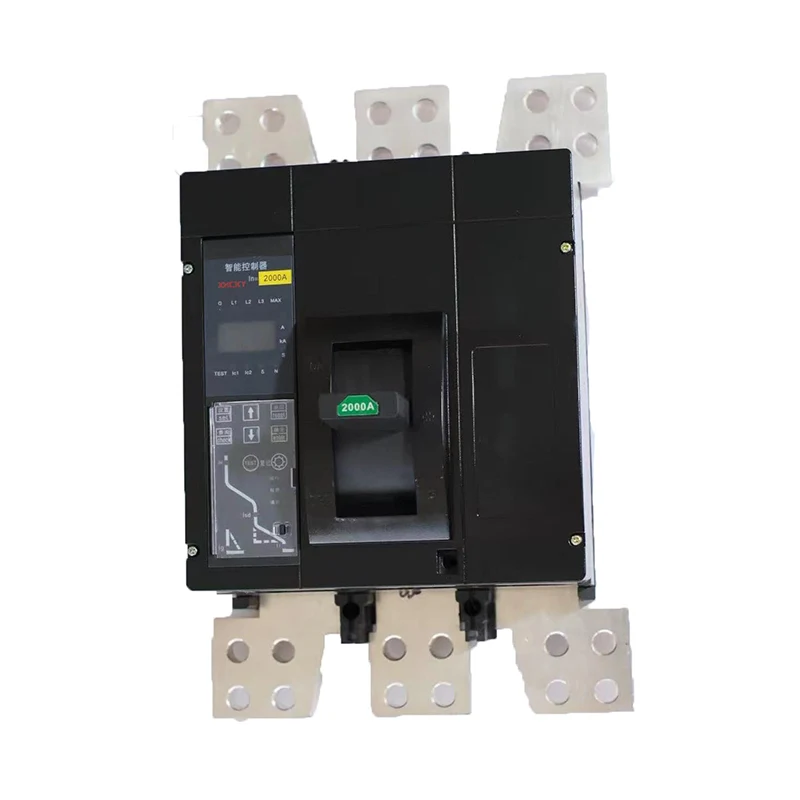

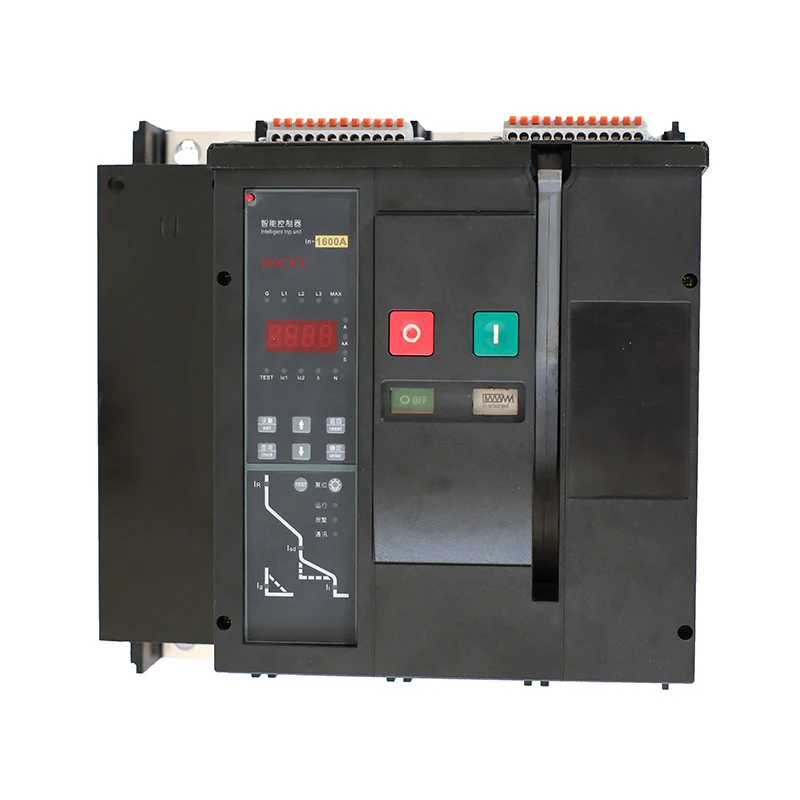

Întrerupător M1-2000 cu carcasă turnată

Domeniul de aplicare

Noile întreruptoare cu carcasă turnată M1-2000 sunt modulare, inteligente, miniaturizate, ușor de instalat, schimba concepte, controlere inteligente modulare, cu funcții de comunicare și contorizare, noi mecanisme manuale modulare și noul mecanism electric modular, mecanismul electric de bază este același mecanism cadru care a trecut de sute de mii de evaluări stricte ale pieței și aplicații practice. Sistemul de contact nu are secțiune transversală de la capătul de intrare la capătul de ieșire, obținând o mai bună rupere și o rezistență mai bună la curent și temperatură pe termen scurt. Camera de stingere a arcului adoptă o grilă cu scară de înaltă densitate și tehnologia de control al camerei de stingere a arcului dublu pentru a asigura fiabilitatea întreruperea curentului.

Metoda de instalare a comutatorului: fix și tip sertar. Seria M1E- 2000A Întrerupător cu carcasă turnată (denumit în continuare întrerupător), tensiunea nominală de izolație este de 1000V, potrivită pentru AC50Hz/60Hz, tensiune nominală de lucru AC380/400/4 15V, AC500V, AC660/690V, curent nominal de lucru 80In

Circuite 800A, 1000A, 1250A, 1600A, 2000A, este folosit pentru distribuirea energiei electrice. În plus față de limita de timp inversă cu întârziere lungă de suprasarcină și scurtcircuit Întârziere cu limită de timp fixă, limită de timp inversă pentru scurtcircuit, scurtcircuit instantaneu, împământare, suprasarcină și alarmă, funcție de alarmă fără declanșare, care poate proteja linia și sursa de alimentare. Pe lângă faptul că nu este deteriorat, echipamentul are și capacitatea de a reda curentul, tensiunea, puterea, energia electrică, frecvența etc. ale produsului către computerul gazdă sau alte sisteme de management al eficienței energetice. Informații precum durata de viață, starea de deschidere și închidere, numărul de operațiuni etc. pot fi utilizate pentru a detecta și monitoriza întreruptoarele, pentru a reduce costurile de funcționare și întreținere a rețelei electrice și pentru a oferi informații pentru viitor. Sistemele de eficiență energetică oferă datele necesare.

Seria M1Z- 2000 Întrerupător cu carcasă turnată (denumit în continuare întrerupător), tensiunea nominală de izolație este de 1200V, potrivită pentru funcționare nominală. (Conexiune în serie 4P), DC1200V (Seria 4PS), utilizat pentru distribuirea energiei electrice în circuite cu curenți nominali de funcționare de 800A, 1000A，1250A，1500A， 1600A și 2000A. În același timp, protejează liniile și echipamentele de alimentare împotriva supraîncărcării , scurtcircuit și subtensiune (cu declanșare de subtensiune).

Cu funcția de izolare, simbolul său corespunzător este:

FX-Conform standardelor: IEC60947-2.

Model și semnificație

Principalii parametri tehnici

Mediu de lucru

1) Temperatura aerului ambiant: -35C ~ +70°C (produse ETC: -309C ~ +70°C); valoarea medie pe 24 de ore nu depășește +35°C;

2) Mediu de depozitare: -40°C până la +75C;

3) Altitudine: ≤2000m;

4) Condiții atmosferice: temperatura aerului ambiant este de +40° C, umiditatea relativă 95%;

5) Nivel de poluare: Nivel 3;

6) Nivel de protecție: IP20;

7) Categoria de instalare: circuit principal și declanșare de minimă tensiune: categoria de instalație II; circuit auxiliar și circuit de control; categoria instalatii II;

Notă: Parametrii de declanșare ai întrerupătoarelor cu carcasă turnată DAM1-2000 și DAM1Z-2000 sunt setați conform

la temperatura ambiantă de + 40°C. Când temperatura ambiantă este între +409C și +70°C, utilizatorul trebuie să fie redus pentru utilizare. Pentru factorul de derating, consultați „Tabelul coeficienților de reducere a schimbării temperaturii produsului”.

Descrierea caracteristicilor de suprasarcină

Controlerul oferă 6 formule opționale pentru curba de suprasarcină.

Instrucțiuni de operare

1. Descrierea parametrilor afișați în fereastra ampermetrului

Când lumina „%” este aprinsă, valoarea afișată este valoarea uzurii contactului.

Când ledul „X 10” este aprins, valoarea mai mică este numărul de operațiuni de deschidere și închidere ale întreruptorului.

„ δ”, „%” și „L1/L2/L3” se aprind în același timp, iar valoarea afișată este rata de dezechilibru a fazei corespunzătoare.

Luminile „If” și „A/KA” se aprind în același timp, iar valoarea afișată este curentul de masă.

Luminile „L1/L2/L3” și „A/KA” se aprind în același timp, iar valoarea afișată este curentul de fază corespunzător.

Luminile „N” și „A/KA” se aprind în același timp, iar valoarea afișată este curentul de fază N.

Ledul „A/KA” clipește pentru a indica KA și rămâne aprins pentru a indica A.

2. Descrierea parametrului este afișată în fereastra voltmetrului

Oricare dintre becurile „U1, U2, U3” și ledul „V” sunt aprinse în același timp, indicând, respectiv, tensiunea de linie trifazată.

Oricare dintre luminile „U1, U2, U3” și cele trei lumini „UN” și „V” sunt aprinse în același timp, indicând tensiunea de fază corespunzătoare

Ledul „HZ” se aprinde pentru a indica frecvența. Dacă nu este conectată nicio tensiune, valoarea implicită este 50 Hz.

Ledul „COS” aprins indică factorul de putere.

Ledul „KW” aprins indică puterea activă.

Ledul „KW” clipește pentru a indica încărcarea activă, iar unitatea este în kilowați-oră.

3. Identificarea defecțiunilor prin autodiagnosticare

Când ledul „T” de pe panoul de control se aprinde, înseamnă că există o eroare de autodiagnosticare. Apăsați tasta OK pentru a afișa codul de eroare.

Dacă eroarea este ștearsă, apăsați tasta de revenire pentru a șterge ledul de autodiagnosticare „T” și a reveni la starea normală; dacă există mai multe erori de diagnosticare, apăsați tastele ▲ și ▼ pentru a parcurge codurile de eroare. Codul de eroare este după cum urmează:

După cum se arată pe panoul controlerului, controlerul are următoarele stări diferite în timpul funcționării;

1. Stare setare: Lumina „Setare” este mereu aprinsă, iar valorile de setare ale diferitelor caracteristici de protecție pot fi vizualizate sau modificate.

2. Starea interogării: Ledul „Interogare” este întotdeauna aprins, iar informațiile istorice ale erorilor pot fi vizualizate.

3. Starea testului: Lumina „test” este întotdeauna aprinsă, iar testul de deplasare poate fi efectuat.

4. Starea defecțiunii: Ledul „defecțiune” este întotdeauna aprins, indicând tipul de defecțiune, iar curentul și ora de defecțiune sunt afișate într-o buclă.

5. Starea alarmei: Lumina „Alarmă” clipește, indicând că se află în proces de întârziere a erorii.

6. Starea stocării: Ledul „stocare” clipește o dată, indicând că a avut loc o modificare a datelor.

7. Stare auto-diagnosticare: ledul „T” este aprins, indicând faptul că controlerul are o eroare de auto-diagnosticare.

8. Starea comunicării: Doar tipul H îl are. Luminile „Tx, TR” clipesc, indicând că există transmisie de date.

Valoare de setare

Operarea tastelor, ▲,▼, OK, return și alte taste de pe panoul controlerului poate realiza funcții de setare, interogare și testare. Apăsați tasta funcțională pentru a parcurge trei stări: setare, interogare și testare; apăsați tastele ▲ și ▼ pentru a selecta elementele de funcție sau pentru a crește sau a micșora valorile parametrilor; apăsați tasta OK pentru a intra în starea funcției sau pentru a stoca datele modificate; apăsați tasta de întoarcere pentru a reveni la pagina anterioară. Operație de nivel 1. Diferitele setări ale caracteristicilor de protecție ar trebui să asigure I.>I.>lg. si se recomanda ca lLc1> ILc2. Etapele operației sunt după cum urmează:

Pasul 1: Apăsați tasta funcțională până când ledul „Setări” clipește și apăsați din nou tasta OK. În acest moment, ledul „Setări” încă clipește și o anumită categorie de protecție Lumina este aprinsă, indicând că a intrat în starea de setare a valorii de setare.

Pasul 2: Apăsați tastele ▲ și ▼ pentru a parcurge datele de setare originale ale diferitelor valori de setare. Dacă doriți să modificați o anumită valoare de setare, apăsați tasta OK, în acest moment, ledul „Setare” este întotdeauna aprins. Folosiți tastele ▲ și ▼ pentru a ajusta până când se atinge valoarea dorită. Apăsați tasta OK. Ledul „Salvare” se va aprinde o dată, indicând că modificarea a fost salvată.datele modificate. Apăsați tasta de întoarcere pentru a ieși din modificarea valorii setării.

Pasul 3: Repetați pasul 2 până când toate valorile de setare sunt modificate. Apăsați tasta de întoarcere pentru a ieși din funcția de setare.

Când modificați valorile de setare ale diferitelor caracteristici de protecție, vă rugăm să consultați următoarele două tabele:

Instrucțiuni de utilizare a accesoriilor

Conexiune

1) Schema de conexiuni a circuitului principal al produsului

Schema de cablare a circuitului principal al produselor AC (M1 -2000, M1E-2000)

2) Schema electrică a circuitului principal al produsului DC (M1Z-2000).

3) Secțiune transversală de referință a firului de conectare

Dimensiuni de gabarit si dimensiuni de instalare

 Dimensiuni de instalare tip M1- 1 600

M1- 1 600/2P dimensiuni de instalare

M1- 1 600/3P dimensiuni de instalare

M1- 1600/4P dimensiuni de instalare

 Dimensiuni de instalare tip M1- 2000

4) Dimensiunile produsului pentru cablarea panoului din spate

a) Dimensiunile produsului cablajului orizontal al panoului din spate (R1)

Notă: Toleranțele dimensionale care nu sunt menționate sunt în conformitate cu standardul GB/T 1804-c.

b) Dimensiunile produsului cablajului vertical (R2) în spatele plăcii

4P

Notă: Toleranțele dimensionale care nu sunt menționate sunt în conformitate cu standardul GB/T 1 804-C.

 Dimensiuni de instalare din spate a panoului tip sertar (electric)

 Dimensiuni de instalare din spate

 Dimensiunile orificiilor de montare pentru montarea pe placa de bază

Notă: X-X, Y-Y din figură sunt centrele întreruptorului tripolar; toleranțele dimensionale neobservate sunt în conformitate cu standardul GB/T 1 804-C.

 Distanță de siguranță

Distanța minimă de siguranță dintre întrerupător și panoul superior, inferior, lateral și frontal atunci când este instalat este prezentată în figura de mai jos.
