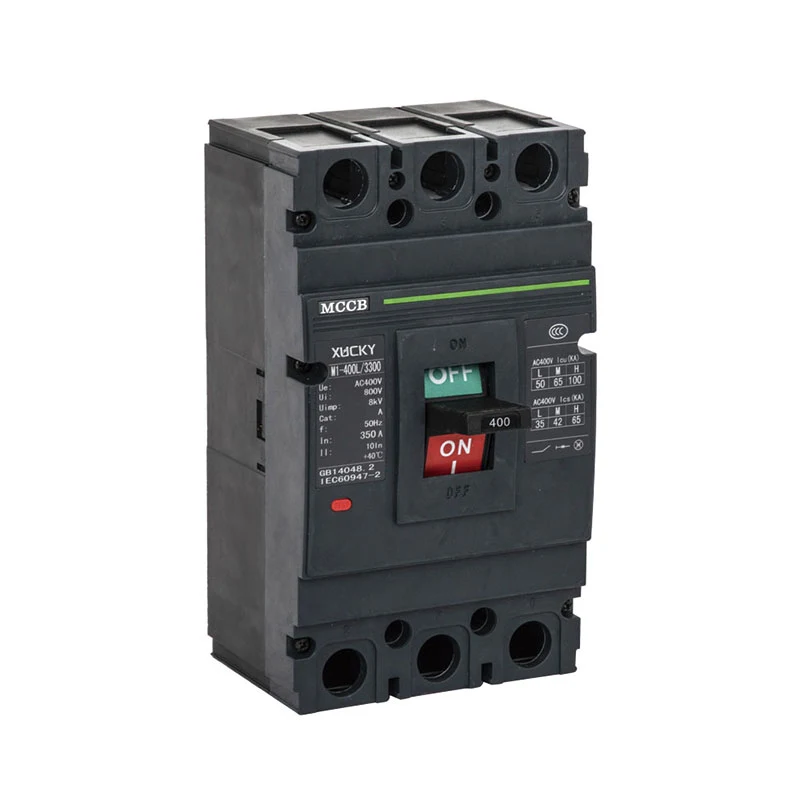

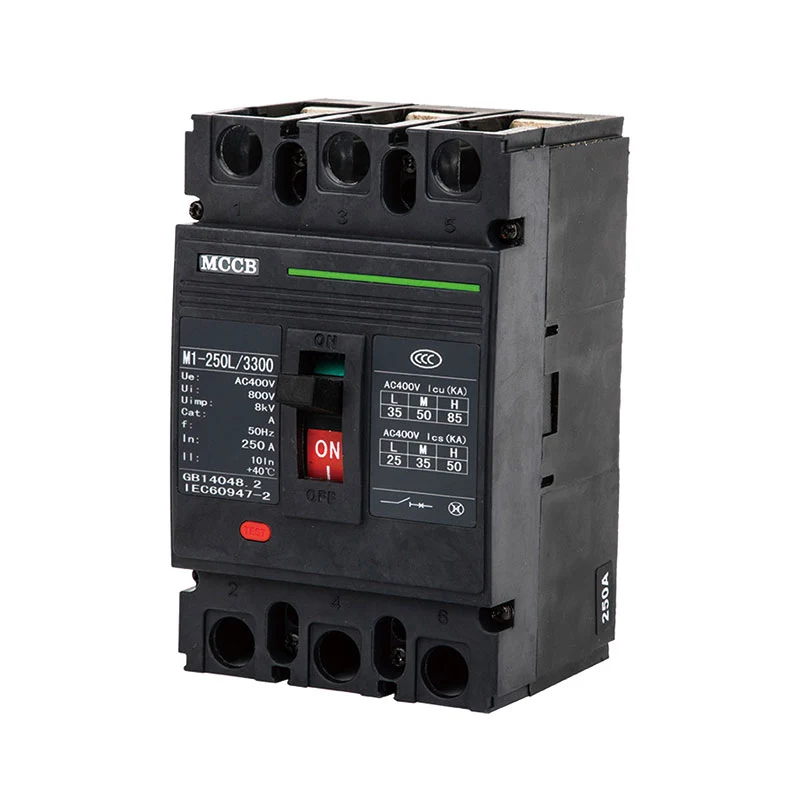

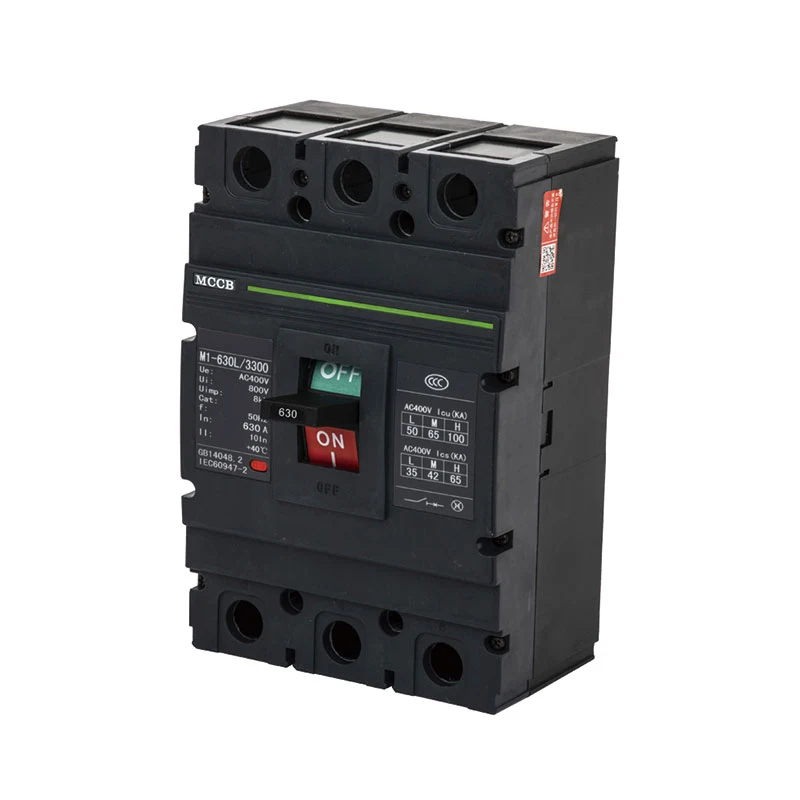

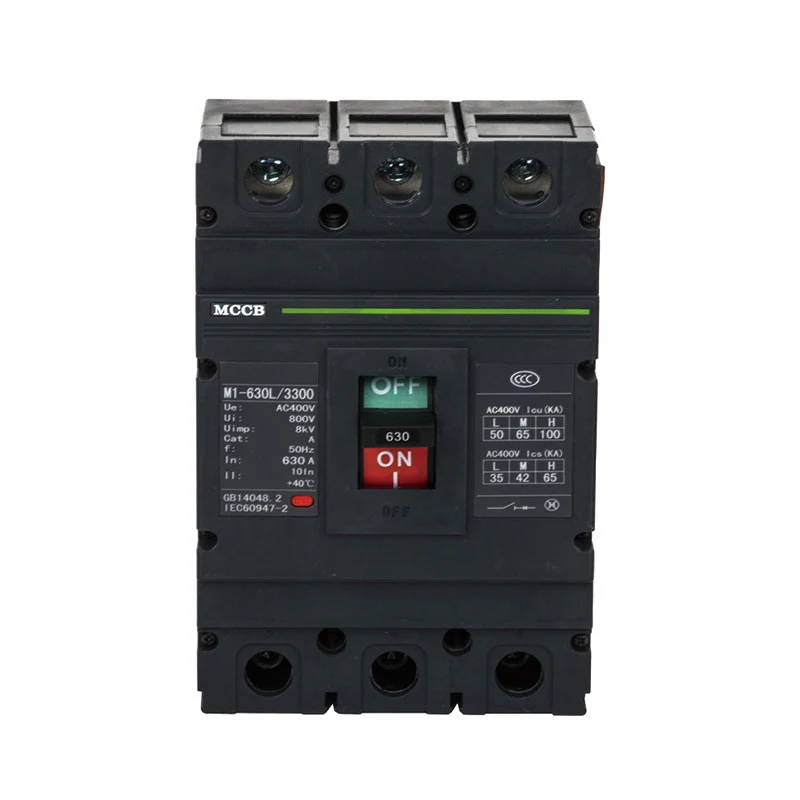

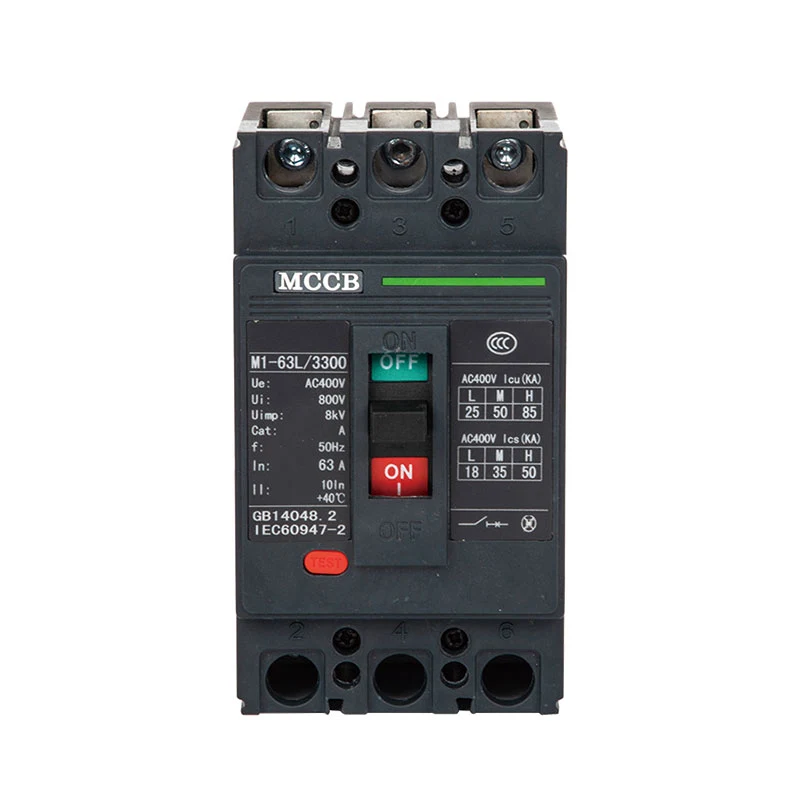

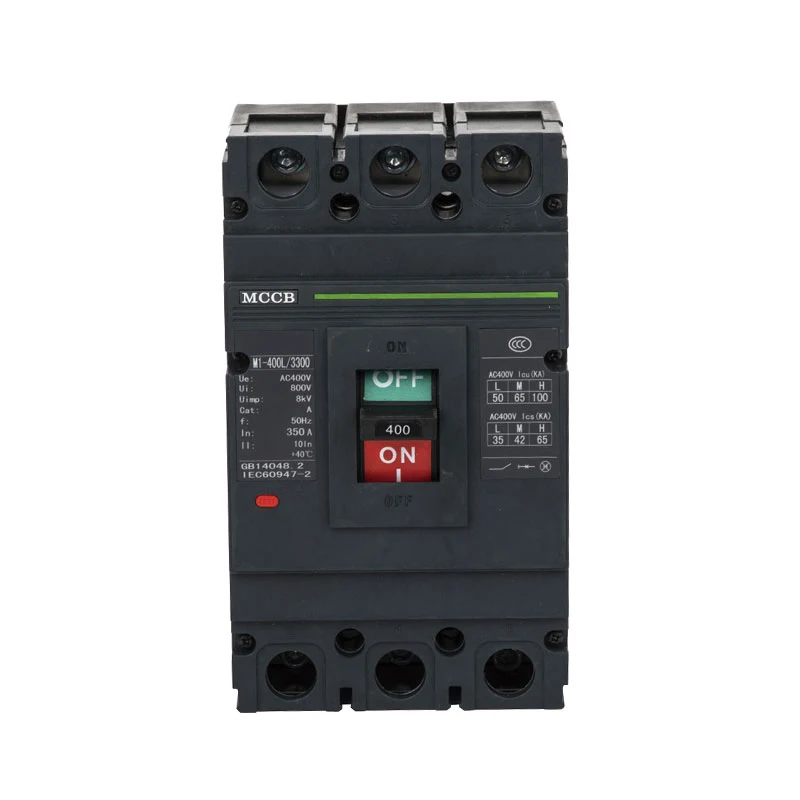

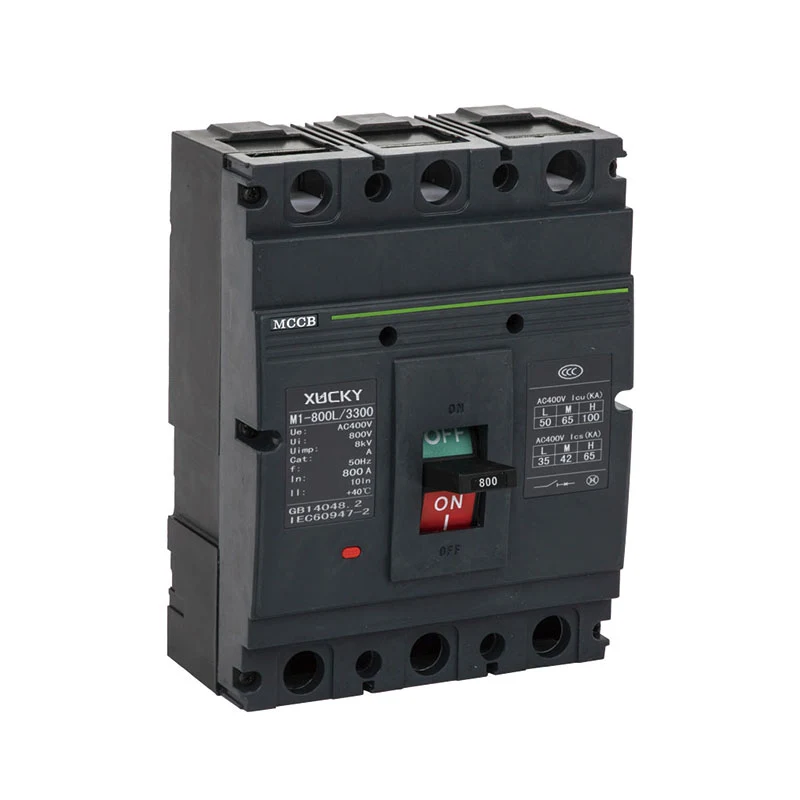

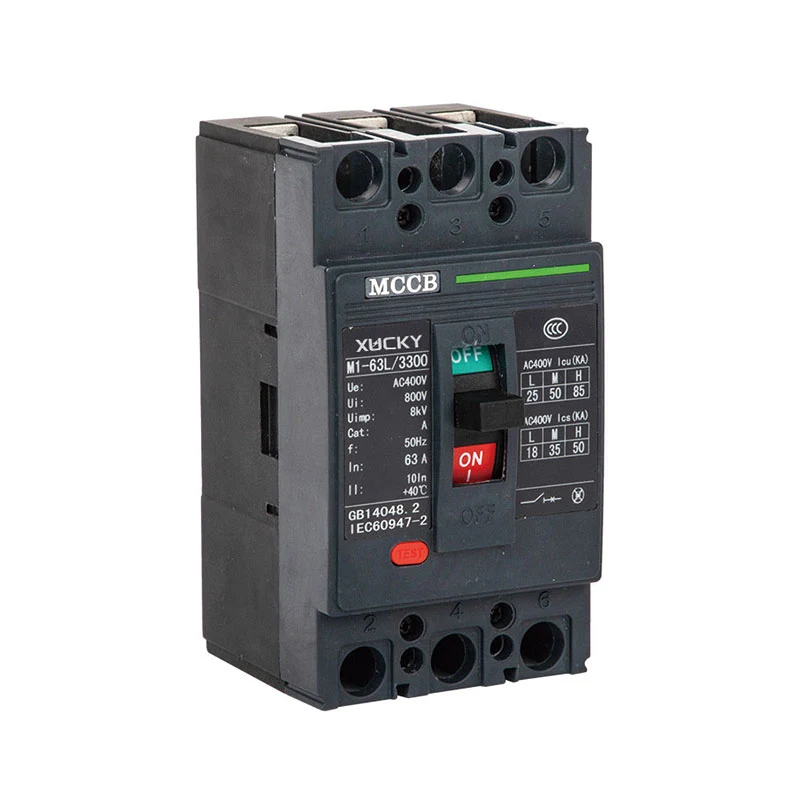

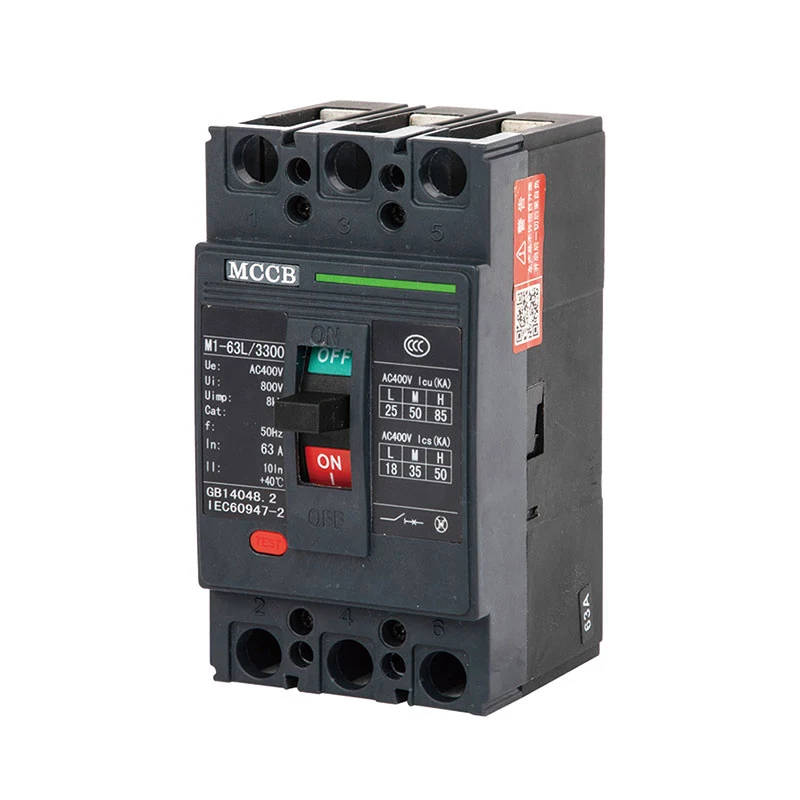

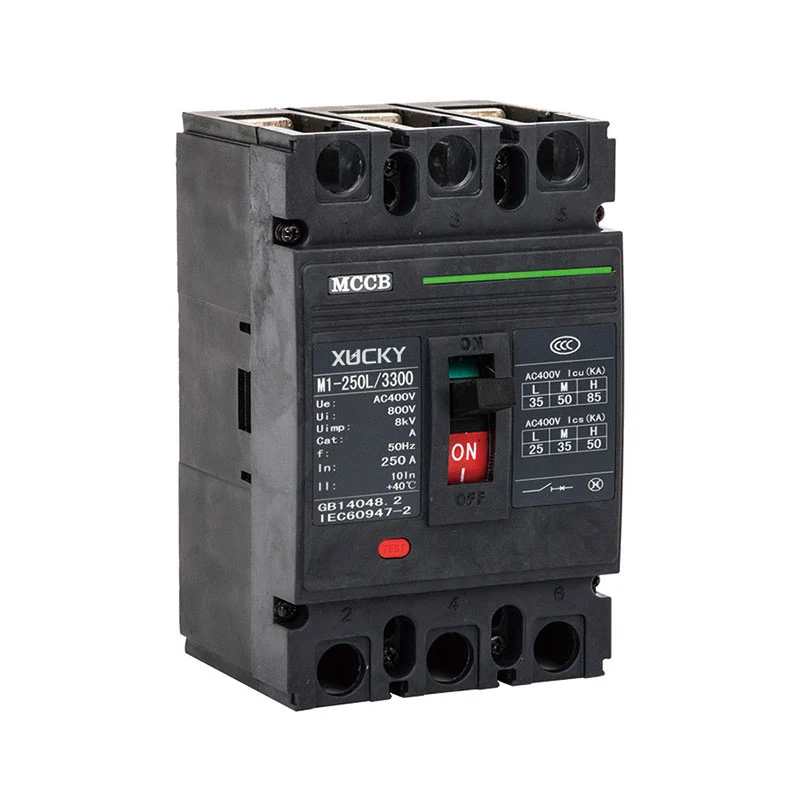

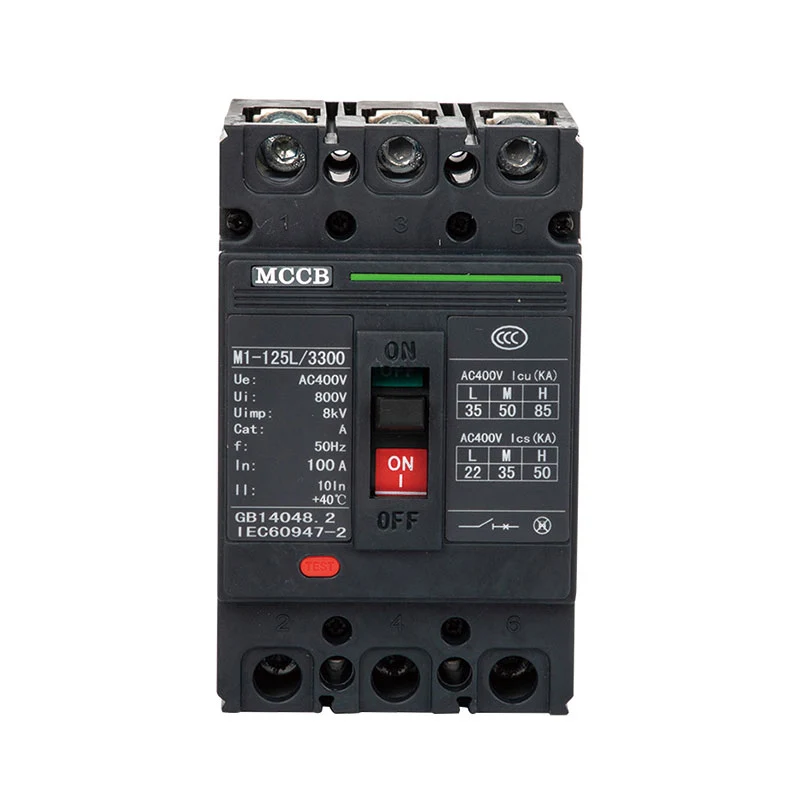

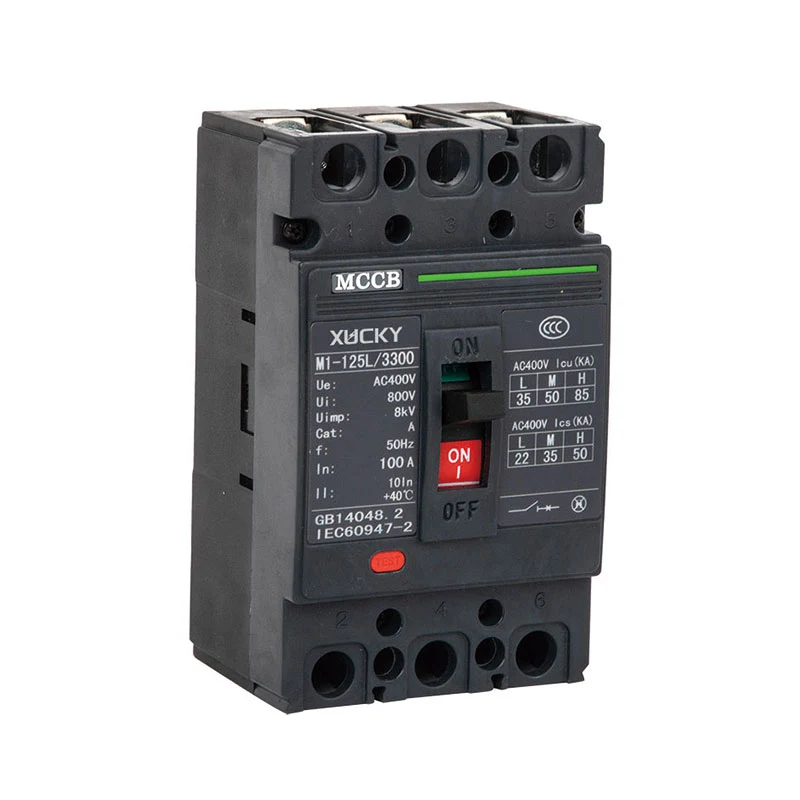

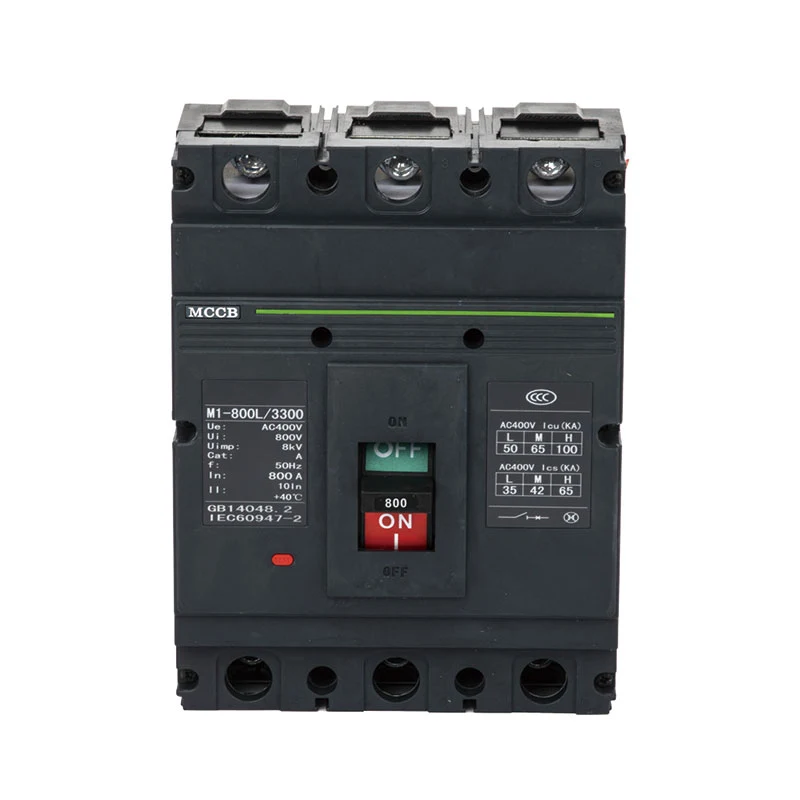

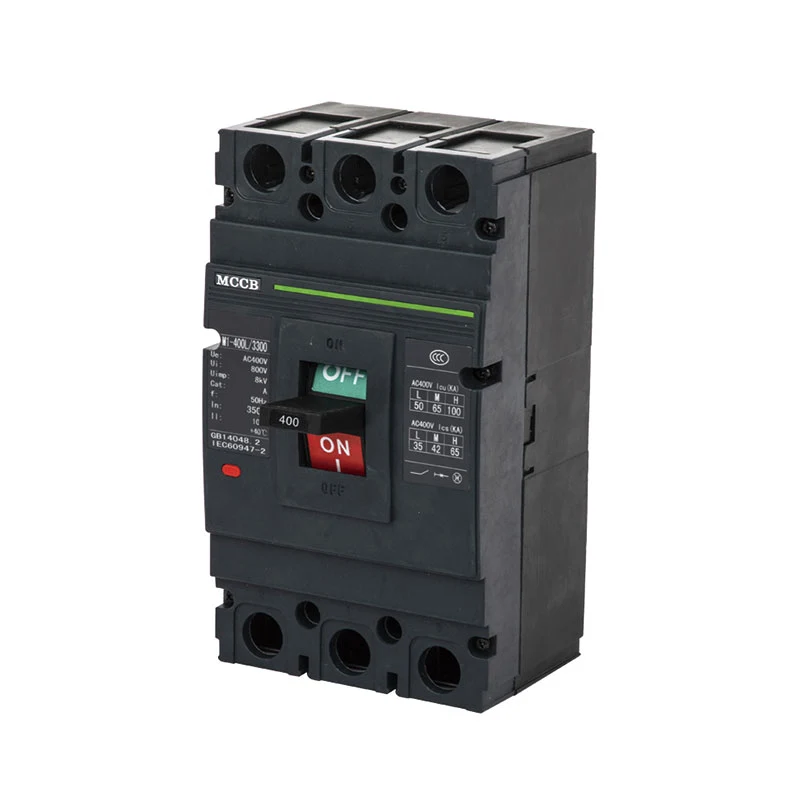

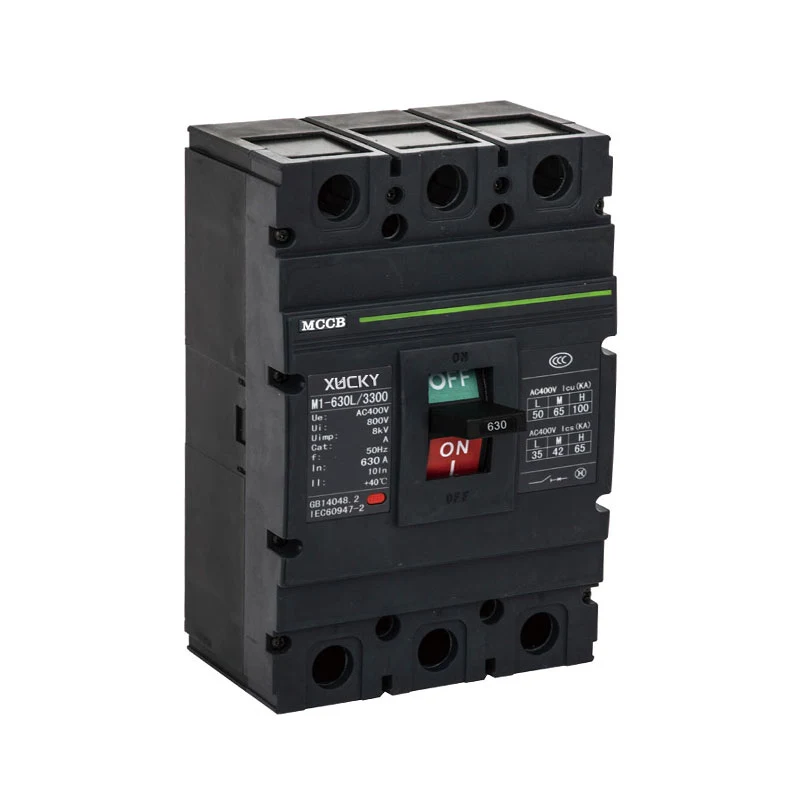

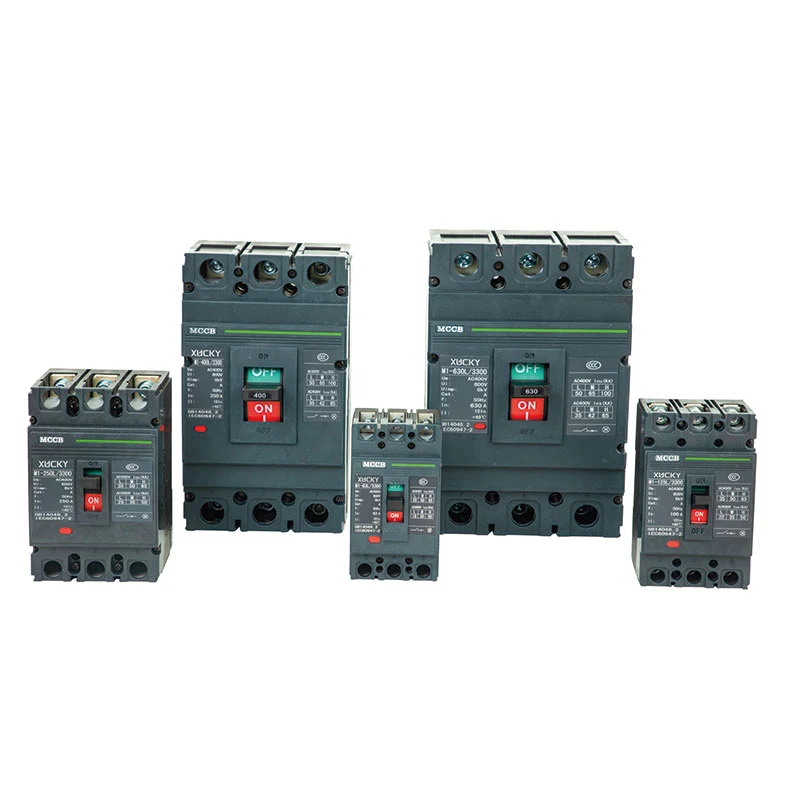

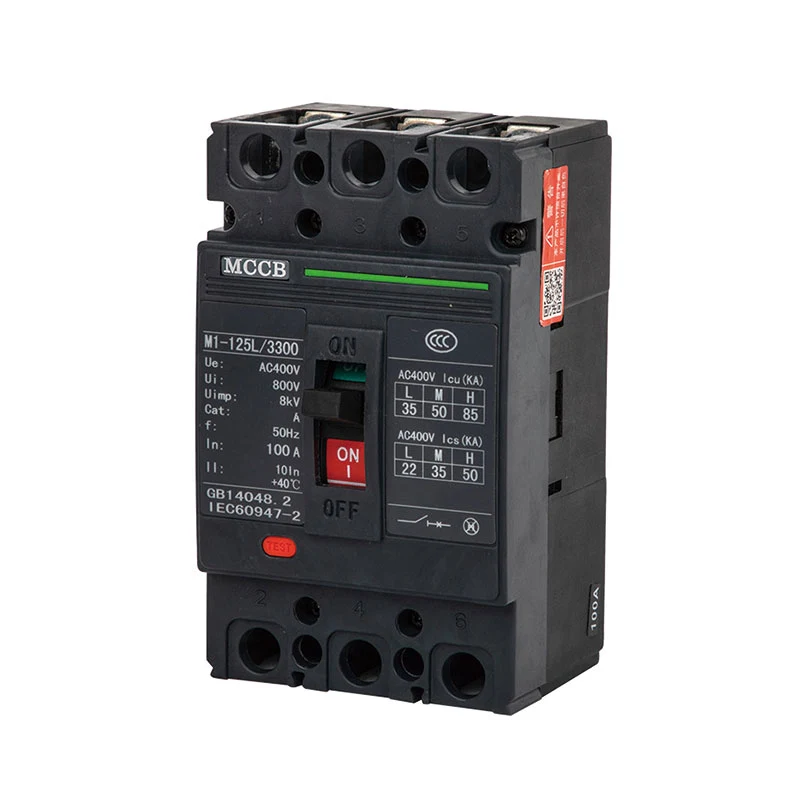

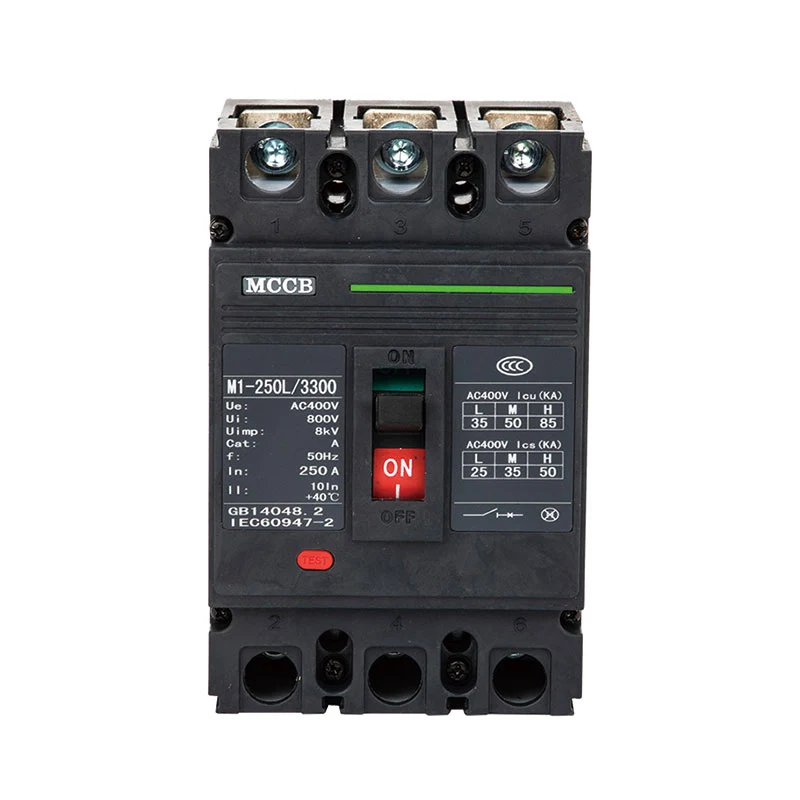

Întrerupător M13 cu carcasă turnată

Domeniul de aplicare

XUCKY Electric este un mare producător și furnizor de întreruptoare cu carcasă turnată M13 din China. De mulți ani, suntem specializați în echipamente terminale electrice modulare, produsele noastre au avantaje de preț bun și acoperă majoritatea piețelor europene și americane. Așteptăm cu nerăbdare să fim partenerul dumneavoastră pe termen lung în China.

Tensiunea nominală de izolație a întreruptorului este de 800V (500V pentru M13-63), este potrivit pentru rețeaua de distribuție de AC 50Hz / 60Hz, tensiunea nominală de lucru de 690V și curentul nominal de 1250A, pentru a distribui puterea și a proteja circuitul și puterea. echipamentul să nu fie deteriorat cauzat de suprasarcină, scurtcircuit, subtensiune și alte defecțiuni. De asemenea, pentru protectie conversia nefrecventa a circuitelor si pornirea nefrecventa a motorului si suprasarcina, scurtcircuit, subtensiune.

Întrerupătorul M13 poate fi montat vertical (în poziție verticală) sau orizontal (transversal).

M13MCCB este potrivit pentru izolare, iar simbolul este " ".

M13MCCB îndeplinește standardul: GB14048.2 "Aparatură de joasă tensiune și echipamente de control, Partea 2: întrerupătoare."

Model și semnificație

Nota:

În funcție de pol, acesta clasifică patru tipuri:

Tip A: N-pol fără componente de eliberare la supracurent, iar N-polul a fost conectat tot timpul și nu acționează cu alți trei poli pentru a porni sau opri;

Tip B: pol N fără componente de declanșare a supracurentului, iar polul N ar putea acționa cu alți trei poli (pornirea polilor N înainte de oprire);

Tip C: pol N fixat cu componente de declanșare la supracurent, iar polul N ar putea acționa cu alți trei poli (pornirea polilor N înainte de oprire);

Tip D: pol N fixat cu componente de declanșare la supracurent, iar polul N a fost conectat tot timpul și nu acționează cu alți trei poli pentru a porni sau opri.

Întrerupător pentru distribuție fără cod, întrerupător pentru protecție motor cu 2

Fără cod pentru operare directă cu mâner; P pentru operare electrică; Z pentru rotirea mânerului.

Clasificare în funcție de curentul nominal al declanșării la supracurent:

M13-63 MCCB are nouă: 6,10,16,20,25,32,40,50,63 A;

M13-100 MCCB are nouă: 16,20,25,32,40,50,63,80,100 A;

M13-225 MCCB are șapte: 100,125,140,160,180,200,225 A;

M13-400 MCCB are cinci: 225.250.315.350.400 A;

M13-630 MCCB are trei: 400.500.630 A;

M13-800 MCCB are trei: 630.700.800A;

M13-1250 MCCB are trei: 800,1000,1250A.

Notă: 6A are doar tip electromagnetic (instantaneu), specificații nu sunt recomandate.

Conform metodei de cablare: cablare în fața plăcii, cablare pe spatele plăcii, tipul de inserție al plăcii.

Conform modelului de eliberare la supracurent: tip termodinamic-electromagnetic (dublu), tip electromagnetic (instantaneu).

Dupa tinuta are doua tipuri: cu sau fara tinuta.

Ținuta include accesorii interioare și accesorii exterioare: Accesoriile interioare au declanșare în șunt, declanșare sub tensiune, contact auxiliar și contact de alarmă. Accesoriile exterioare sunt mecanismul de funcționare a mânerului de întoarcere, mecanismul de funcționare cu motor și așa mai departe.

În funcție de capacitatea de rupere: tip de rupere L-standard; Tip de rupere mare M-secunda; H-tip de rupere mare

Condiții normale de funcționare

■ Temperatura aerului ambiant: -5℃~+40℃, iar temperatura medie în 24h este sub +35℃.

■ Altitudine: Altitudinea locului de instalare nu este mai mare de 2000 m.

■ Condiții atmosferice: umiditatea relativă a aerului la cea mai mare temperatură +40℃ nu este mai mare de 50%; La temperaturi scăzute poate avea umiditate relativă mai mare. Umiditatea relativă medie maximă este de 90%, în timp ce temperatura minimă medie lunară este de +25℃ și luați în considerare schimbările de temperatură ale produsului de pe suprafața gelului.

■ Gradul de poluare: 3.

Principalii parametri tehnici

Modul de deplasare și codul accesoriului, distanța de flashover conține instalarea orizontală și verticală.

A. 200 înseamnă întrerupător cu declanșare electromagnetică; 300 înseamnă eliberare termodinamică+electromagnetică; iar 000 înseamnă întrerupător fără declanșare și accesoriu intern.

B. Produsele 125, 250, 400, 2 poli au doar 210, 220, 230, 310, 320, 330.

C. Doar M13-63, M13-100, M13-225, M13-400 cu eliberare dedicată contorului preplătit.

Principalul indice tehnic

1, valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru distribuție este 10In±20%, M13-1250 este 7In±20%; Valoarea setată a caracteristicii de acțiune instantanee a întreruptorului pentru protecția motorului este 12In ± 20%.

2, Valoarea nominală a întreruptorului din tabelul 2.

3, La temperatura ambiantă de +40 ℃, întrerupătorul de circuit pentru caracteristicile de acțiune de eliberare la supracurent de distribuție prezentate în tabelul 3, întrerupătorul de circuit pentru caracteristicile de acțiune de eliberare la supracurent pentru protecția motorului prezentate în tabelul 4.

Valoarea nominală a întreruperii circuitului

Notă: întrerupătoarele cu 2 poli, 4 poli, împărțite în L, M, H, au același indice de rupere ca tipul M.

Caracteristici ale acțiunii de întrerupere în timp invers a întrerupătoarelor de declanșare la supracurent pentru distribuția energiei atunci când fiecare pol este pornit în același timp

Valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru distribuție este de 10In±20%, iar valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru protecția motorului este de 12In±20%.

Caracteristici ale acțiunii de întrerupere în timp invers a întrerupătoarelor de declanșare la supracurent pentru protecția motorului atunci când fiecare pol este pornit în același timp.

Tabelul factorilor de reducere a schimbărilor de temperatură

Contur și dimensiuni de instalare

Dimensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Accesorii pentru întreruptoare

1.Accesoriu intern al întreruptoarelor

1.1 Declanșare șunt

Tensiunea nominală de alimentare de control a declanșatorului șunt: AC50Hz, 230V, 400; DC110V, 220V, 24V; Când între 70% ~ 110%, poate întrerupe întrerupătorul în mod fiabil.

Când tensiunea nominală de alimentare de control a declanșatorului șunt este de 24 V DC, lungimea maximă a firului de cupru trebuie să îndeplinească următoarele cerințe

Dacă cerințele din tabelul de mai sus nu sunt îndeplinite, se recomandă proiectarea circuitului de comandă a declanșării în șunt folosind următoarea figură

1.2 Declanșare de subtensiune

Atunci când tensiunea de alimentare scade la tensiunea nominală de eliberare sub tensiune de 70% până la 35% din interval, întrerupătorul de circuit de eliberare sub tensiune întrerupe fiabil; când tensiunea de alimentare este sub tensiunea nominală de declanșare a subtensiunii de 35%, eliberarea de subtensiune pentru a preveni închiderea întreruptorului; când tensiunea de alimentare este mai mare de 85% din tensiunea nominală a declanșatorului de subtensiune, declanșatorul de subtensiune asigură că întrerupătorul este închis. Declanșatoarele de subtensiune sunt evaluate la AC50Hz, 230V, 400V.

Notă specială: Întrerupătorul cu declanșare de subtensiune, numai în subtensiune cu tensiune nominală, care se poate deschide și închide normal.

1.3 Lansare dedicată contorului preplătit

Tensiunea nominală de operare Ue a contorului preplătit este AC230/50Hz, poate funcționa normal în intervalul (65% ~ 110%) Ue. Când Ctrl este întrerupt, întrerupătorul de circuit va întârzia 0,5 s ~ 2 s pentru a se deschide. Schema de cablare a contorului preplătit

1.4 Valoarea nominală a contactelor auxiliare și a contactelor de alarmă din Tabelul 5

o. Contact auxiliar

b. Contact de alarmă

Contactele de alarmă nu acționează atunci când întrerupătorul de circuit se deschide și se închide normal, contactele de alarmă comută între deschiderea normală și închiderea normală numai după declanșarea liberă sau declanșarea defecțiunii.

2. Accesoriu extern pentru întrerupătoare

2.1 Mecanismul de acționare a motorului. Valoarea nominală și codul sunt prezentate în Tabelul 6.

NOTĂ: După declanșarea întreruptorului cu mecanism electric de acționare, mecanismul electric de acționare trebuie să facă din nou catarama întreruptorului, apoi se poate închide.

Schema de principiu a deschiderii și închiderii mecanismului electric de acționare M13-63、100、225 (AC)

Schema de principiu a deschiderii și închiderii M13-400、630、800、1250 mecanism de acționare electrică (AC)

2.2 Dimensiunile de instalare ale mecanismului de acţionare manuală prezentate în Tabelul 10

Diagrama găurii de montare a mânerului M13-63~800

Înălțimea totală a mecanismului de acționare electric/manual al întreruptorului (mm) (indicată în Tabelul 12)

Tabel de selecție rapidă a întrerupătorului cu carcasă turnată seria M13

Exemplu: M13-100L / 33102 63A înseamnă întrerupător cu carcasă turnată de tip M13, curentul nominal al cadru este de 100 A, capacitatea de întrerupere este de tip standard, funcționare cu mâner, 3 poli, declanșare dublă, cu declanșare, pentru protecția motorului, curentul nominal este de 63 A .

Selectarea, instalarea, utilizarea trebuie să fie în concordanță cu manualul produsului sau cu standardele naționale relevante.

Notă: Tipul N-pol al întreruptorului 4P este împărțit în tip A, tip B, care nu este specificat implicit la tip B.
