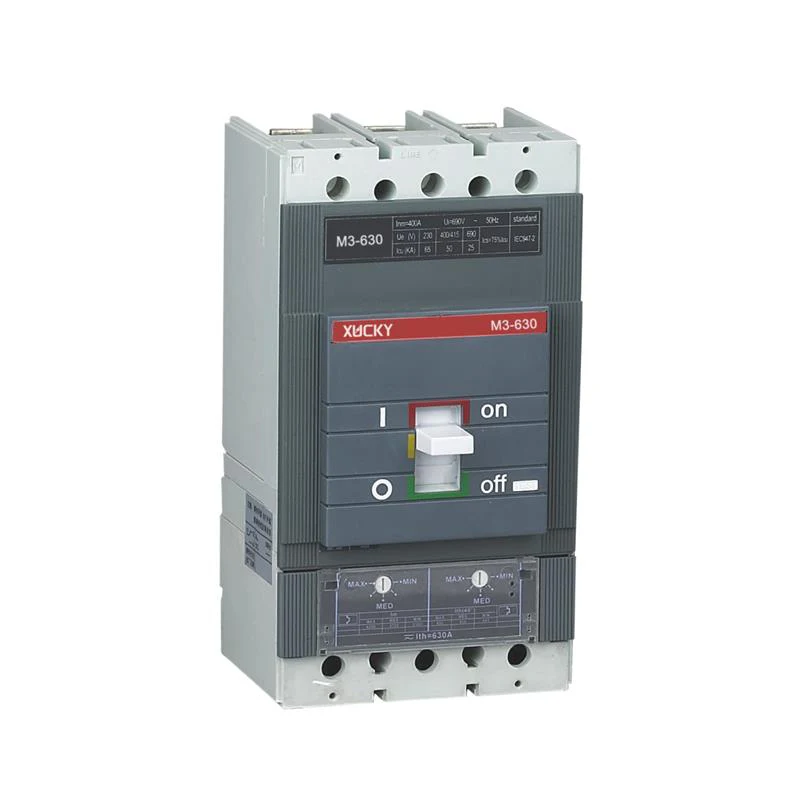

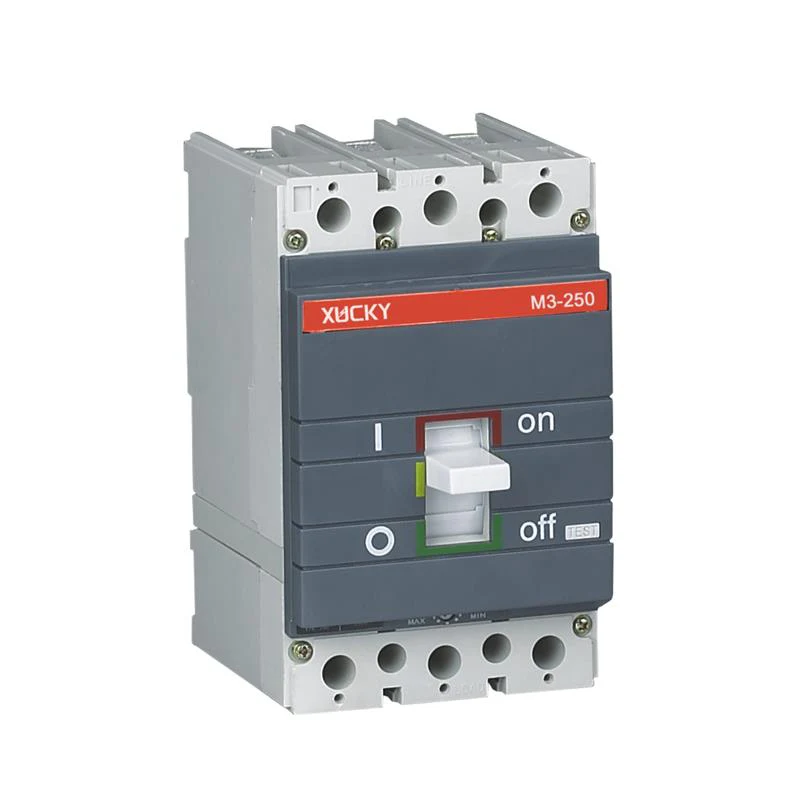

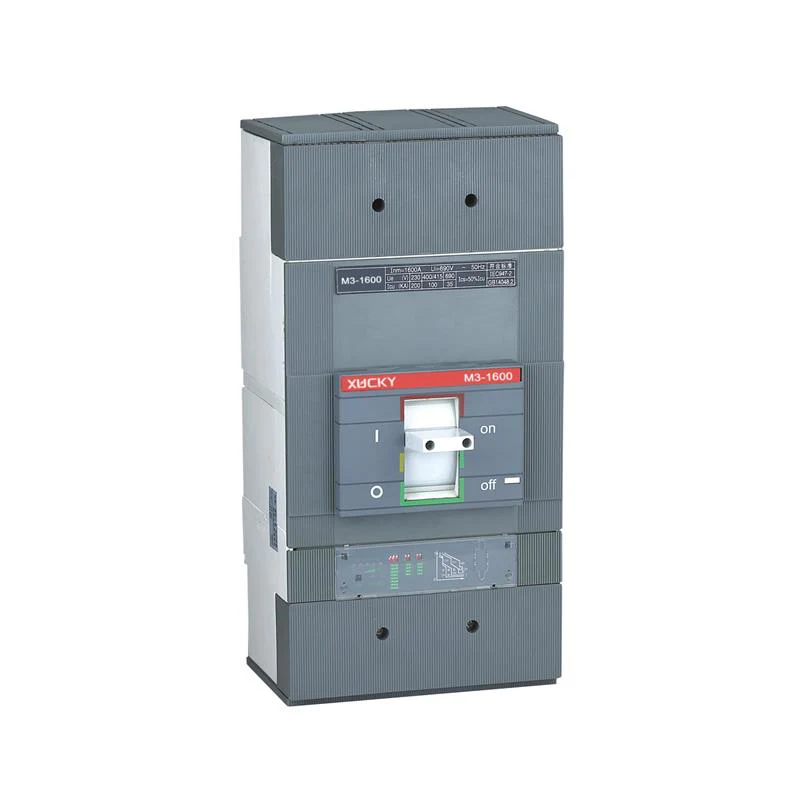

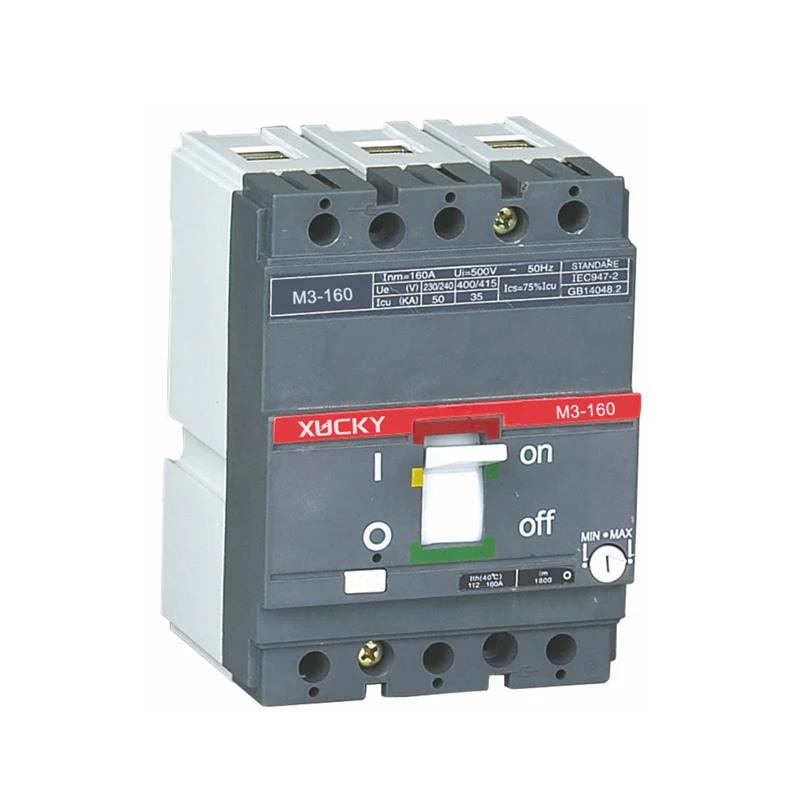

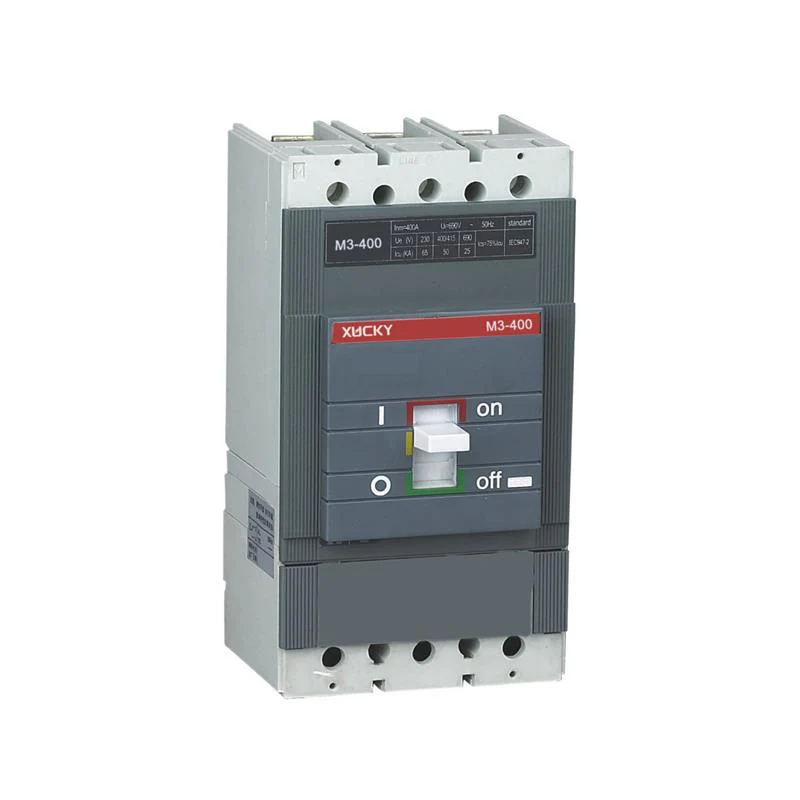

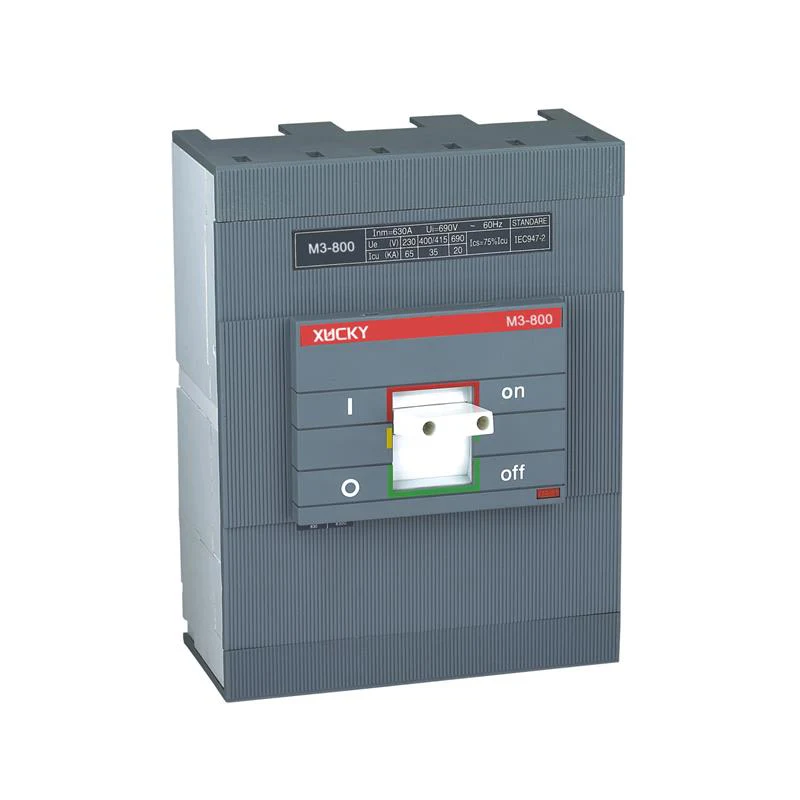

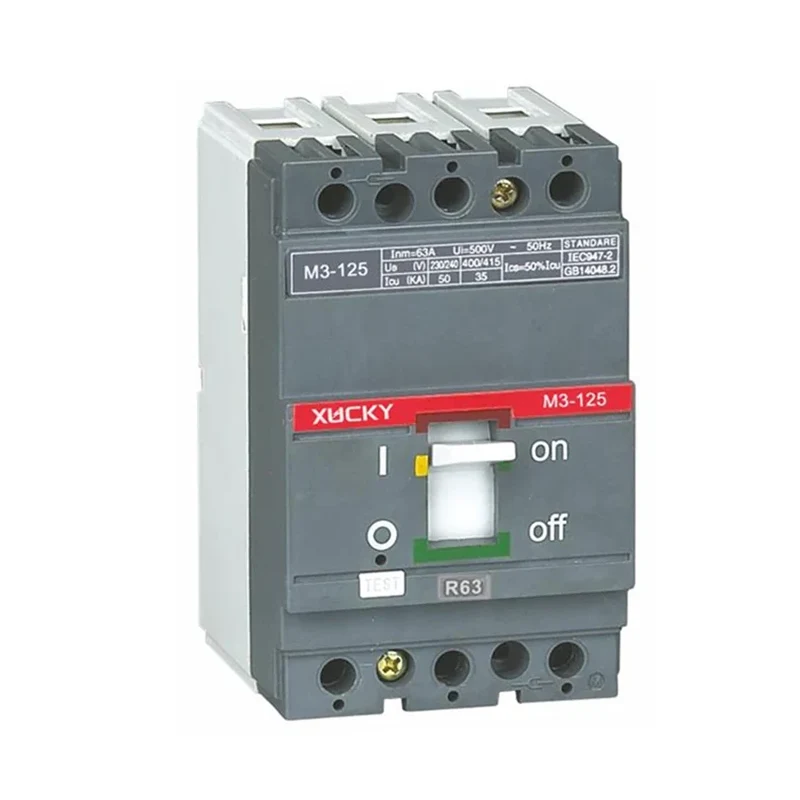

Întrerupător cu carcasă turnată M3

China XUCKY Electric personalizat 1P, 2P, 3P, 4P 400V/415V Întrerupător cu carcasă turnată de înaltă calitate cu certificat ASTA, KEMA, SEMKO, CE, CB, ROHS.

Întreruptoarele cu carcasă turnată M3 sunt destinate conducerii curentului în modul normal și opririi acestuia la scurtcircuite, suprasarcină, decuplare inadmisibilă, precum și acționarea și declanșarea operațională a pieselor circuitului electric. Sunt concepute pentru a fi utilizate în unități electrice cu tensiunea de funcționare limitată la 400V pe curent nominal de la 12,5 la 1600A.

Acestea corespund cerințelor EN 60947-1, EN 60947-2

Întreruptoare termice-magnetice:

Funcția de protecție termică: (pentru protecție în condiții de suprasarcină)

Bimetal, care oferă protecție termică, constă dintr-o combinație a două metale cu coeficienți de extensie diferiți la căldură. Când bimetalul este încălzit, acesta se îndoaie spre metal cu mai puțină extensie. În acest fel, o crestătură care ajută la deschiderea mecanismului întrerupător este eliberată pentru a dezactiva întrerupătorul. Viteza de îndoire a bimetalului este direct proporțională cu mărimea curentului care trece prin întrerupător. Pentru că, creșterea curentului înseamnă creșterea căldurii. În acest fel, funcția de protecție la supracurent a întreruptorului este îndeplinită de bimetal la curenți de sarcină mai mari decât curentul nominal

Funcție de protecție magnetică (pentru protecție în condiții de scurtcircuit)

O altă funcție a întreruptorului este de a proteja circuitul conectat împotriva scurtcircuitelor. Un scurtcircuit poate apărea ca urmare a contactului fazelor între ele sau a contactului fazei-masă. Deoarece un curent foarte mare va trece prin cabluri în caz de scurtcircuit, energia sistemului ar trebui să fie întreruptă într-un timp mai scurt datorită protecției termice. Disruptorul ar trebui să efectueze deschiderea instantanee pentru a proteja sarcina la care este conectat. Piesa care îndeplinește această funcție este un mecanism mecanic de deschidere care funcționează cu magnetizare cauzată de zona magnetică formată de curentul de scurtcircuit

Avantaje

● Instalare ușoară independentă a dispozitivelor auxiliare:

▷ Contact de alarma;

▷ Contact auxiliar;

▷ Declanșare sub tensiune;

▷ Declanșare șunt;

▷ Mecanism de acționare a mânerului;

▷ Mecanism electric de acționare;

▷ Dispozitiv cu plug-in;

▷ Dispozitiv de extragere.

● Setul standard al fiecărui întrerupător de circuit constă din conectarea barelor colectoare sau a urechilor de cablu, separatoare de fază, un set de șuruburi și piulițe pentru montarea acestuia pe un panou de instalare.

● Cu ajutorul clemei speciale 125 și 160 unitățile pot fi instalate pe o șină DIN.

● Greutatea și dimensiunile acestor întreruptoare de circuit sunt cu 10-20% mai mici decât cele sugerate de alți producători casnici. Acest fapt prevede montarea de cutii și panouri mai mici. În plus, dimensiunile mici fac posibilă schimbarea întrerupătoarelor vechi la M3.

Aplicație

Întreruptoarele de circuit cu carcasă turnată sunt întrerupătoare de circuit de joasă tensiune. Acestea răspund nevoilor de instalare ale utilizatorilor mici până la stațiile industriale mari și sistemele de distribuție a energiei electrice. Ele sunt aplicate în mod obișnuit în fabrici de oțel, platforme petroliere, spitale, sisteme feroviare, aeroporturi, centre de calcul, clădiri de birouri, centre de convenții, teatre, zgârie-nori și alte structuri la scară largă.

Parametrii electrici ai întreruptorului M3 MCCB cu carcasă turnată

·Icu:O-t-CO test (O:Manevră Deschidere,CO:Manevră Închidere-Deschidere,t:Durata de așteptare)

· Ics: test O-t-CO-t-CO (O: manevră de deschidere, CO: manevră de închidere-deschidere, t: durata de așteptare)

Poziția ON/I: Indică faptul că contactele întreruptorului sunt închise. În această poziție, pârghia întrerupător este în poziția superioară

Poziția TRIP: Indică faptul că întrerupătorul este deschis din cauza oricărei defecțiuni (suprasarcină sau scurtcircuit). În acest caz, pârghia întrerupător este în poziția de mijloc între pozițiile ON și OFF. Pentru a duce întrerupătorul, care se află în poziţia de declanşare, în poziţia ON; împingeți pârghia întrerupător în jos, așa cum este indicat de semnul OPRIT

Întrerupătorul va fi setat cu sunetul „clic”. După aceea, trageți de pârghie așa cum este indicat de semnul ON pentru a închide întrerupătorul.

Poziția OFF/0: Indică faptul că contactele întreruptorului sunt deschise. În acest fel, pârghia întrerupător este în poziția inferioară.

Parametrii fizici ai întreruptorului cu carcasă turnată M3 MCCB

Dimensiunea întreruptorului cu carcasă turnată MCCB
