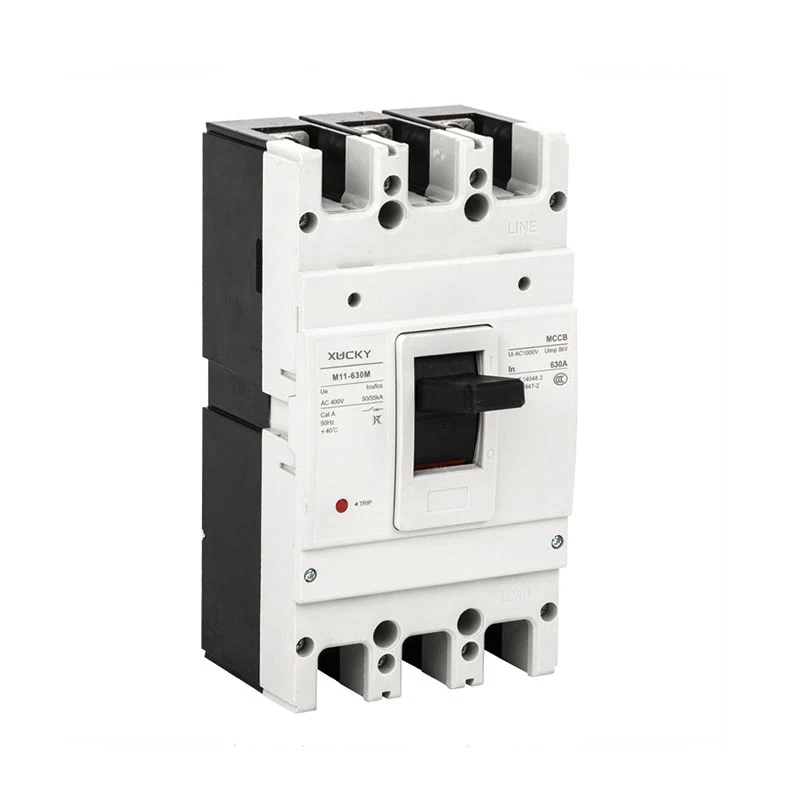

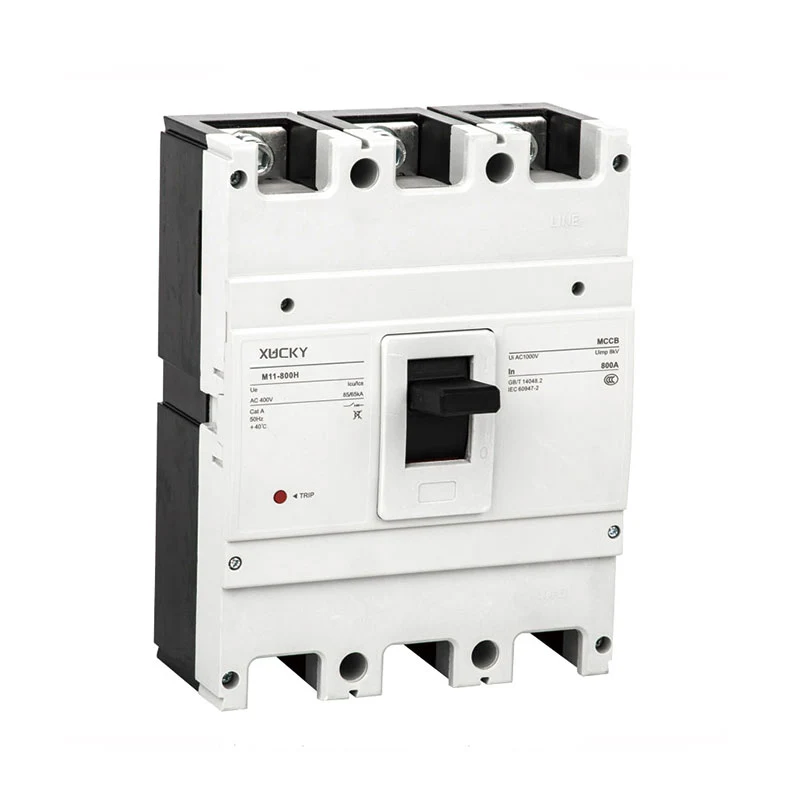

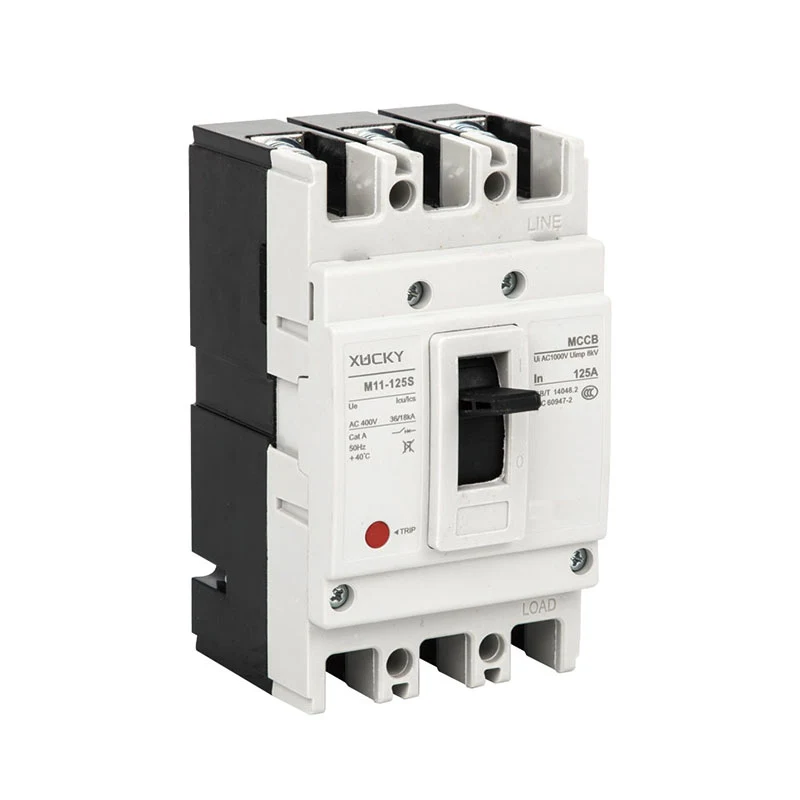

Întrerupător M11 cu carcasă turnată

XUCKY Electric este un producător și exportator lider din China, specializat în întrerupătoare de circuit cu carcasă turnată M11. Avem o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

Producător de întreruptoare cu carcasă turnată M11 cu ridicata Seria de întreruptoare M11, M11LY, M11RT, M11E și M11EL sunt întreruptoare de circuit noi actualizate, cercetate și dezvoltate de companie, combinate cu avantajele produselor internaționale similare și cererea piețelor interne și internaționale.

Cu tensiune de izolație de până la 1000V, întrerupătorul este aplicabil pentru sistemele de distribuție de AC50Hz, tensiune nominală de lucru 690V și curent nominal de lucru de la 10A-1250A, utilizat pentru distribuirea energiei electrice, protejarea circuitelor și echipamentelor de alimentare împotriva suprasarcinii, scurtcircuitului, sub tensiune și așa mai departe, poate fi folosit și pentru pornirea rar a motorului și pentru a-l proteja de suprasarcină, scurtcircuit sau subtensiune.

Este prezentat cu dimensiuni mici, rupere mare, flashover scurt, etc., este produsul ideal pentru utilizatori. Poate fi instalat vertical sau orizontal.

Întrerupătorul de circuit turnat DC seria M11DC (denumit în continuare întrerupător de circuit) este potrivit pentru sistemele DC cu tensiune nominală de până la 1000V DC și curent nominal 10~800A, utilizat pentru distribuirea energiei electrice, protejarea circuitelor și echipamentelor de alimentare împotriva suprasarcină, scurtcircuit și așa mai departe.

Produsele pot fi alimentate cu fire de sus și de jos și nu prezintă polaritate.

Este în conformitate cu standardele IEC 60947-2, GB14048.2 etc.


Caracteristicile produsului

Caracteristica 1: capacitatea de limitare a curentului

Limitarea curentului se referă la limita creșterii curentului de scurtcircuit în buclă, iar în bucla protejată de M11, valoarea de vârf a curentului de scurtcircuit și energia I2t în circuit va fi mult mai mică decât valoarea prospectivă.


Contact fix în formă de U

Contactul fix unic în formă de U poate obține tehnologia de pre-rupere:

Așa-numita tehnologie de pre-rupere se referă la momentul în care curentul de scurtcircuit trece prin sistemul de contact, energia electrică generată de contactul fix în formă de U și contactul mobil se exclud reciproc. Cu cât curentul de scurtcircuit este mai mare, cu atât este mai mare respingerea forței electromotoare și este generată împreună cu curentul de scurtcircuit în același timp. Înainte de acțiunea de declanșare, forța de repulsie electrodinamică poate face separarea contactului fix și mobil, prin creșterea arcului pentru a crește rezistența echivalentă dintre ele pentru a atinge scopul de a suprima creșterea curentului de scurtcircuit.


Caracteristica 2: accesorii modulare

◆ Accesoriu: Pentru întreruptoarele automate din același cadru, acestea au dimensiuni uniforme, indiferent de capacitatea de întrerupere și curentul nominal; Accesoriu: Utilizatorii pot liber

◆ alegeți și extindeți funcțiile întreruptoarelor în funcție de nevoile acestora

◆ Accesoriile modulare au funcție de izolație, care este ușoară pentru operarea și instalarea liniei fierbinți.


Caracteristica 3: cadru miniaturizat

5 dimensiuni de cadru: tip 125, tip 160, tip 250, tip 630, tip 800, tip 1250

Curentul nominal al seriei M11 10A~1250A


Caracteristica 4: dispozitiv de respingere a contactului (tehnologie patentată)

Schema tehnică adoptată de invenție este:

După cum se arată în figura 1, noul dispozitiv de contact este format în principal din contact fix, contact mobil, arbore 1, arbore 2, arbore 3 și arcuri;

Când întrerupătorul este în stare închis, arborele 2 acționează pe partea dreaptă a unghiului arcului; Când întrerupătorul de circuit are un curent de defect mare, contactul în mișcare va fi supus repulsiunii electrice generate de curentul însuși și se va roti cu centrul arborelui 1, când arborele 2 se rotește până la vârful unghiului arcului cu contactul mobil. , face contact în mișcare să se rotească rapid în sus și întrerupe rapid circuitul la reacția arcului, a îmbunătățit capacitatea de rupere a produsului prin optimizarea structurii de contact.


Caracteristica 5: inteligență

Comunicarea în rețea este mai convenabilă. Accesează la sistemul de comunicații Modbus prin conexiune dedicată. M11E / M11EL cu funcție de comunicare pot selecta accesorii de monitorizare pentru a realiza afișarea ușii, citirea, setarea și controlul.


Caracteristică: sistem modular de stingere a arcului


Caracteristica 7: unificare

Cele șase serii de M11, M11LY, M11DC, M11RT, M11E și M11EL sub aceeași dimensiune a cadrului au aceleași dimensiuni, dimensiuni de instalare și stil de aspect, care este un design complet unificat.


Condiții de mediu și de instalare

◆ Altitudine până la 2000m;

◆ Temperatura mediului ambiant ar trebui să fie între -5℃ și +40℃ (+45℃ pentru produsele marine);

◆ Poate rezista la efectul aerului umed;

◆ Poate rezista la efectul mucegaiurilor;

◆ Poate rezista la efectul radiațiilor nucleare;

◆ Înclinarea maximă este de 22,5℃.

◆ Poate funcționa în mod fiabil atunci când nava este supusă la vibrații normale;

◆ poate funcționa în continuare fiabil dacă produsul este supus cutremurului (4g).

◆ Locuri în care mediul înconjurător nu prezintă pericol de explozie și departe de gaze sau praf conductiv care ar eroda metalul sau ar distruge izolația;

◆ Țineți departe de ploaie sau zăpadă.


Componentele întreruptorului

1 Comutator auxiliar 5 Capac terminal 9 Operare manuală
2 Comutator de alarmă Partiție în 6 faze 10 Cablaj de tip plug-in de la bord
3 Declanșare șunt 7 Cablajul plăcii frontale 11 Cablajul panoului
4 Declanșare de subtensiune 8 Funcționare electrică


Ghid de alegere a modelului

M11 125 C P 4
Cod produs Dimensiunea cadrului Clasa curentă Codul tensiunii sursei circuitului de control Numărul de pol
Carcasă turnată 125 160 250 400 630 800 C S H P: funcționare electrică 3: 3 poli
întrerupător de circuit Nota: 125 25/15
35/25 Z: mâner rotativ 4: 4 poli
125 este un tip modernizat de cadru 63 160 35/25 50/35 75/50 W: operare directă
160 este un tip de cadru de 100 îmbunătățit 250 35/25 50/35 75/50
250 este un tip modernizat de cadru 225 400 50/35 65/42 85/50
630 este un tip modernizat de cadru 400 630 50/35 65/42 85/50
800 50/35 65/42 85/50


300

125A

2

A

Tip de lansare și accesoriu intern

Curent nominal (A)

Aplicație

Codul produsului cu patru poli

Prima cifră reprezintă tipul de lansare

125

10, 16, 20, 25, 32, 40, 50,63, 80, 100, 125

1: distribuția puterii

R: Polul N fără protecție nu se poate închide sau deschide

2: Are doar eliberare instantanee

160

63, 80, 100, 125, 140, 160

2: protectia motorului

B: Polul N fără protecție se poate închide și deschide

3: Lansare complexă Notă:

250

100, 125, 140, 160, 180, 200, 225, 250

C: Polul N cu protecție se poate închide și deschide

Ulterior, două cifre reprezintă codul accesoriilor (vezi tabelul cu accesorii)

400

250, 300, 315, 350, 400

D: Polul N cu protecție nu se poate închide sau deschide

630

400, 500, 630

800

500, 630, 700, 800


Î1

D1

Q

2

Tensiune accesorie

Tensiunea de funcționare electrică

Metode de instalare

Instalați placa de cablare sau nu

Declanșare de subtensiune

Declanșare șunt

Alarma auxiliara

Funcționare electrică DC1

Funcționare electrică DC3

Î: Bordul frontal

1: Nu

Î1: AC220V

F1: AC220V

J1: AC125V

D1: AC220V

D5: AC230V

H: Panoul din spate

2: Da

Q2: AC240V

F2: AC380V

J2: AC250V

D2: AC230V

D6: AC110V

C: tip plug-in

Q3: AC380V

F3: DC110V

J3: DC125V

D3: AC380V

D7: DC220

Q4: AC415V

F4: DC24V

J4: DC24V

D4: AC400V

D8: DC110





D9: AC110-240V





D10: DC100-220V


Nota:

Tensiuni adaptabile pentru două electrice

operațiuni. Vă rugăm să consultați

introducerea accesoriului extern.


● Întrerupătorul poate fi echipat cu declanșare de subtensiune, declanșare shunt, contacte auxiliare, contacte de alarmă, mecanism electric de acționare, mâner rotativ de acționare și alte accesorii.

● Întrerupătorul are funcții de protecție de suprasarcină întârziere lungă, scurtcircuit scurt întârziere și protecție instantanee la scurtcircuit, utilizatorul poate seta caracteristicile de protecție necesare (utilizatorul trebuie doar să opereze comutatorul DIP pentru setările parametrilor funcției de protecție).

● Întrerupătorul are funcții de eroare la pământ și de protecție termică analogică, indicație de supracurent de indicare pre-alarmă, indicație de curent de sarcină, tehnologie digitală de analiză a curentului și poate atinge un nivel mai ridicat de protecție.

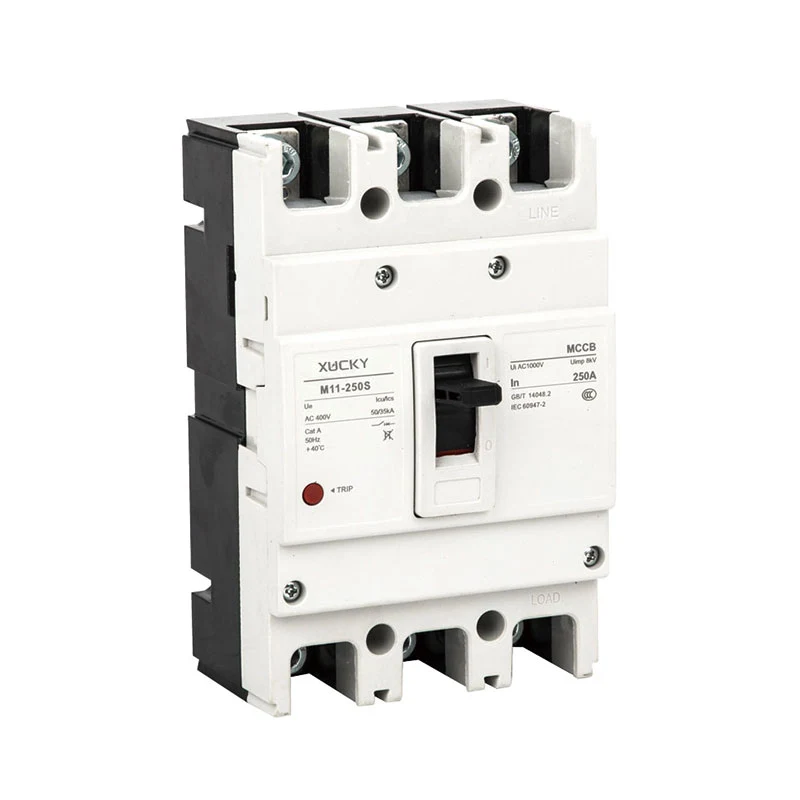

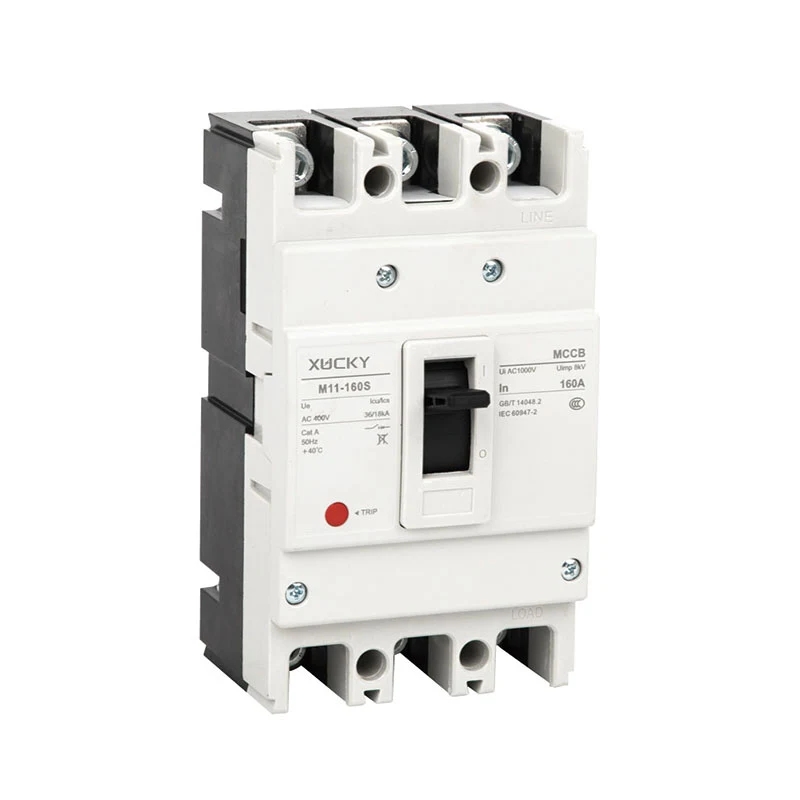

Suprasarcină termică M11

fisa tehnica

Curentul cadru (A)

125

160

250

400

630

800

Model

M11-125C

M11-125S

M11-125H

M11-160C

M11-160S

M11-160H

M11-250C

M11-250S

M11-250H

M11-400S

M11-400H

M11-630S

M11-630H

M11-800S

M11-800H

Numărul de pol

1, 2, 3, 4

2, 3, 4

3, 4

3, 4

3, 4

3, 4

Curent nominal (A)

10, 16, 20, 32, 25, 40,

50,63, 80, 100, 125

63, 80, 100, 125, 140, 160

100, 125, 140, 160,

180.200, 225, 250

250.315.350.400

250, 315, 350, 400, 500, 630

500, 630, 700, 800,1000,1250

Tensiune nominală (V)

AC400V

AC400V

AC400V

AC400V

AC400V

AC400V

Tensiunea nominală de izolație (V)

AC1000V

AC1000V

AC1000V

AC1000V

AC1000V

AC1000V

Rupere în scurtcircuit

capacitate(KA)Icu/Ics

AC400V

10/15

18/15

25/18

20/15

25/18

35/25

25/15

25/18

35/25

35/25

50/35

35/25

50/35

50/35

65/65

Numărul ciclului de operare

Durata de viata electrica

6000

3000

3000

2000

2000

1500

Durata de viata mecanica

9000

7000

7000

4000

4000

4000

Dim contur (mm)

1P

25-130-68-90

-

-

-





a-b-c-ca

2P

50-130-68-90

60-155-68-90

60-155-88-115





3P

75-130-68-90

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

4P

100-130-68-90

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

184-257-103-155

184-257-103-155

280-275-103-155

Greutate (kg)

1P

0.32

-

-

-





2P

0.5

0.55

1

1.1

1.5

1.7

5.5

5.7

9.5

3P

0.55

0.65

1.1

1.2

1.9

2.1

7

7.5

12.5

4P

0.65

0.8

1.4

1.5





Dispozitiv de operare electric (MD)

Mâner de operare de conducere extern

Eliberare automată

Tip electromagnetic termic

Tip electromagnetic termic

Tip electromagnetic termic

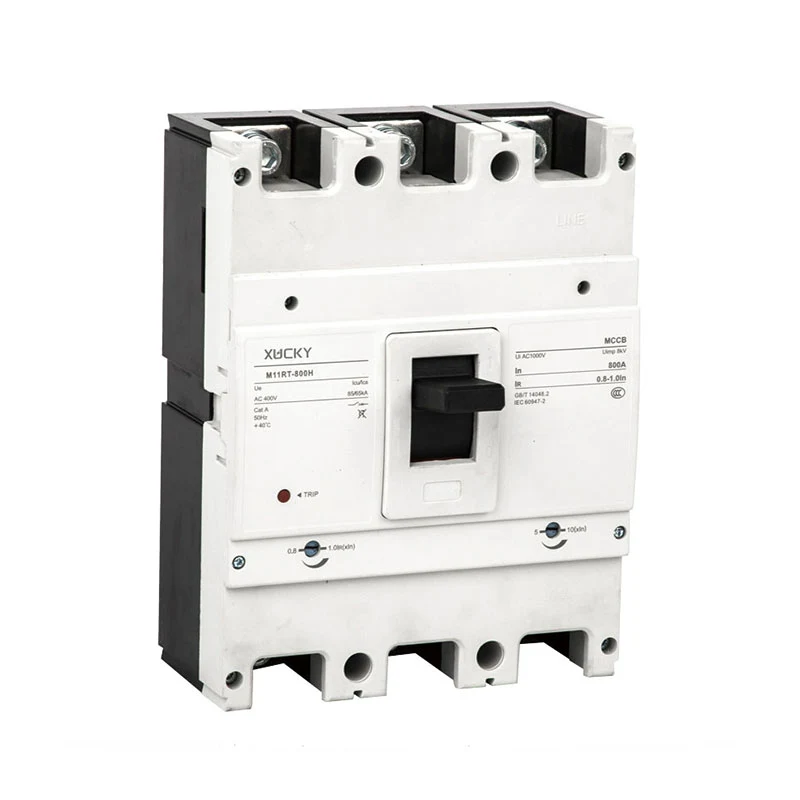

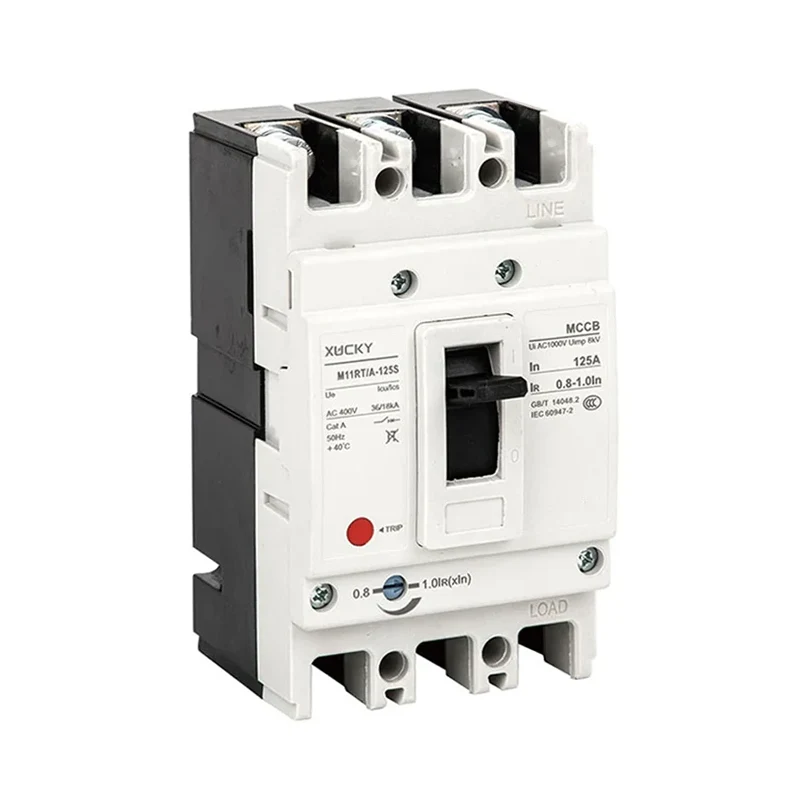

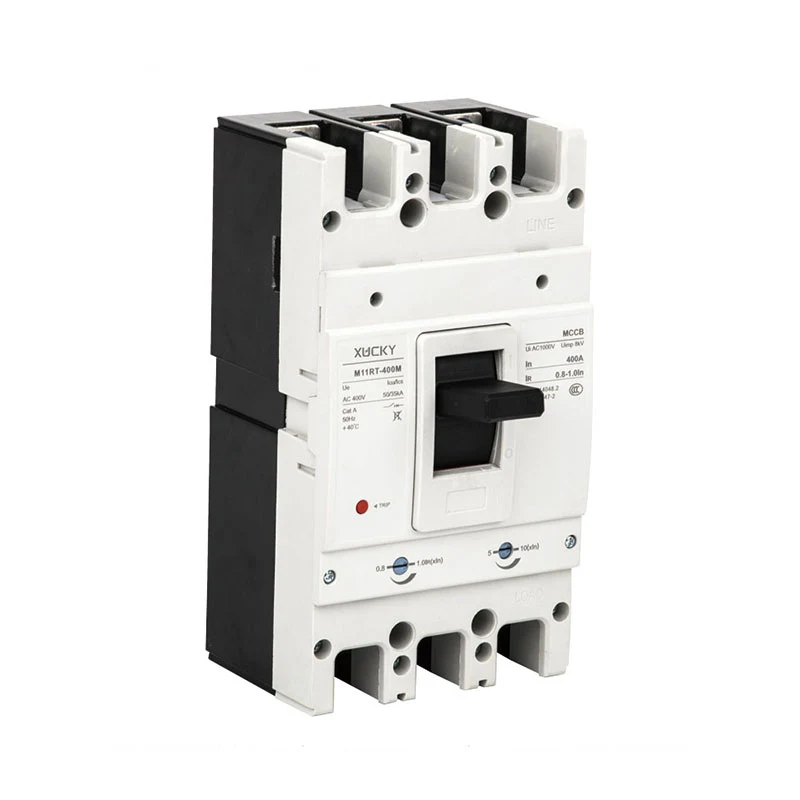

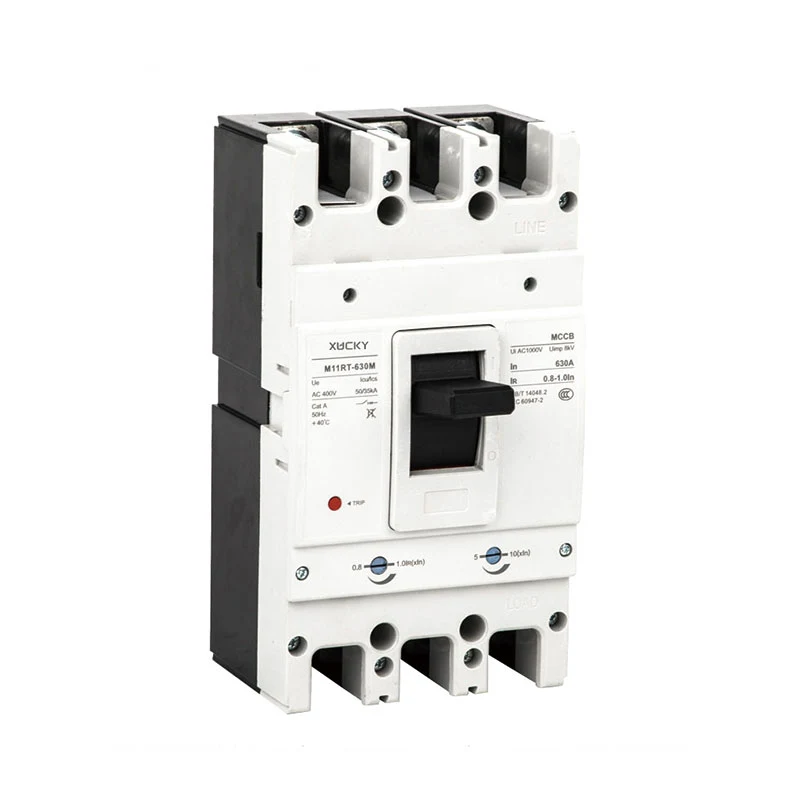

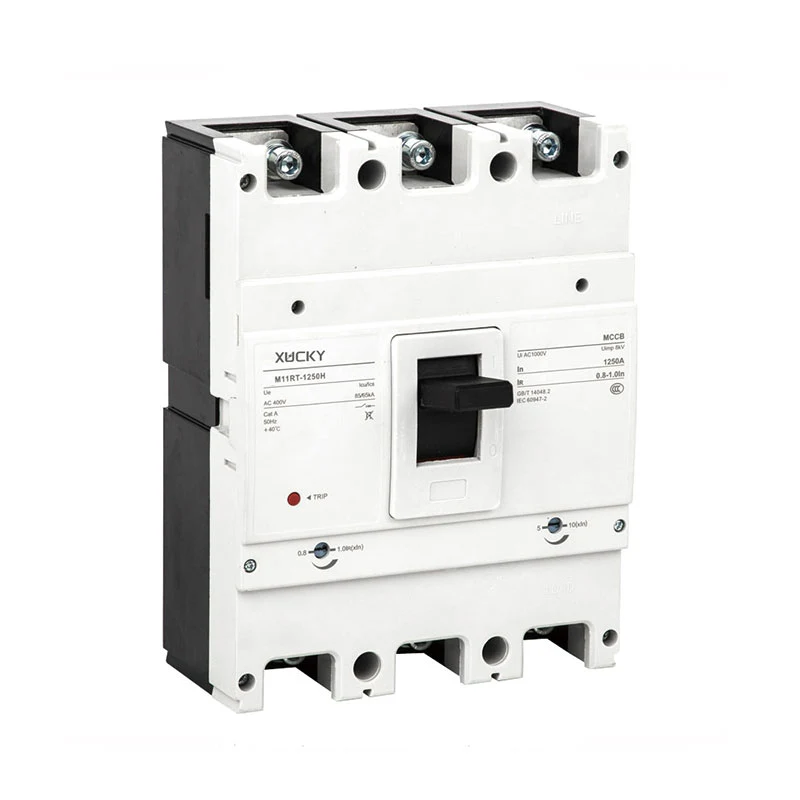

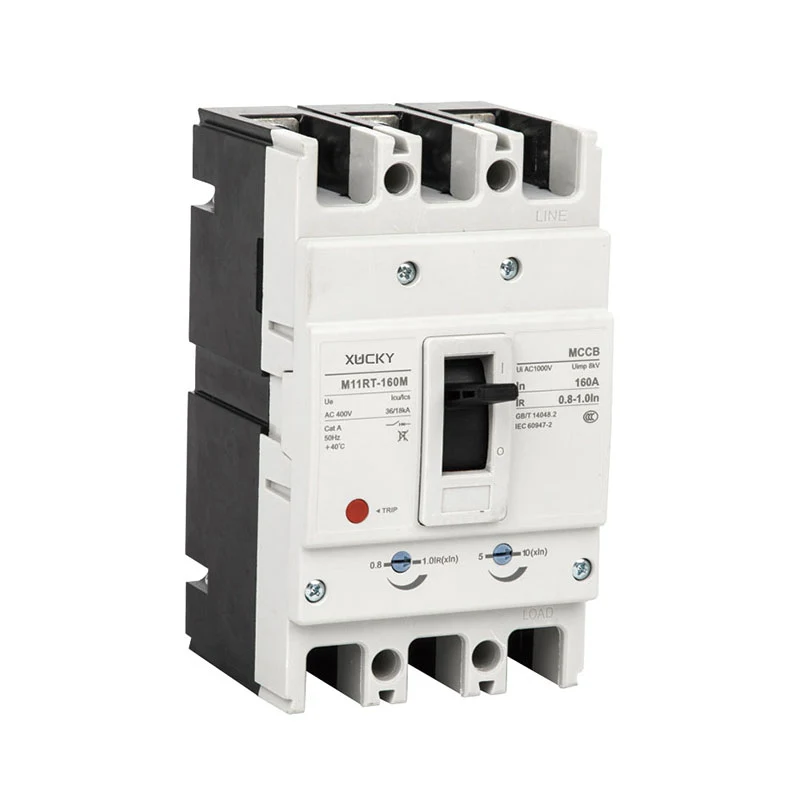

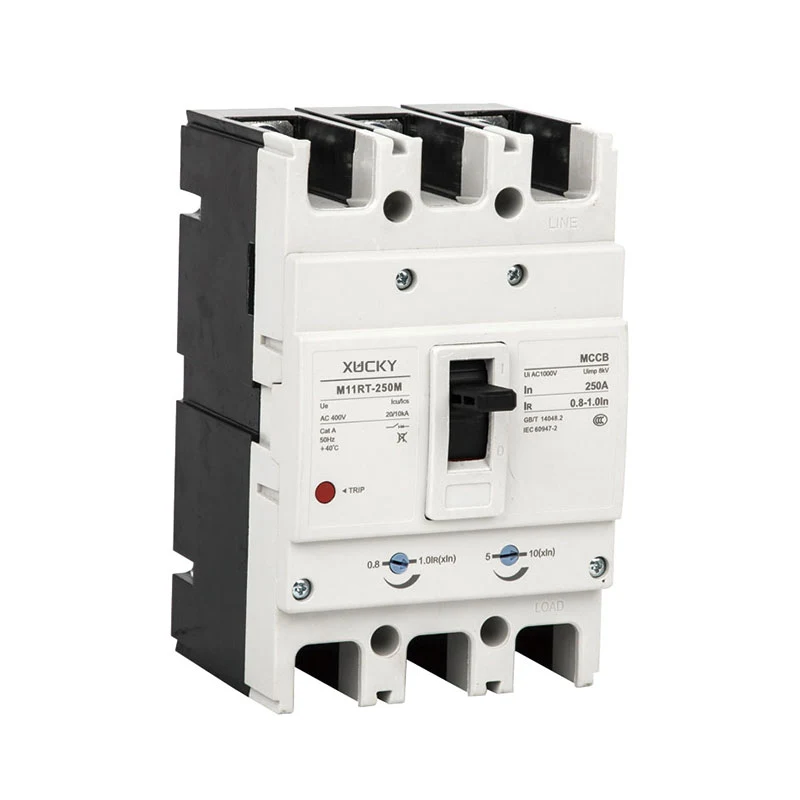

M11RT reglabil termic și magnetic

fișă tehnică reglabilă (TAMA).

Curentul cadru (A)

160

250

400

630

1250

Model

M11RT-160S

M11RT-160H

M11RT-250S

M11RT-250H

M11RT-400S

M11RT-400H

M11RT-630S

M11RT-630H

M11RT-1250S

M11RT-1250H

Numărul de pol

3, 4

3, 4

3, 4

3, 4

3, 4

Curent nominal (A)

20-25, 25-32, 32-40, 40-50, 50-63,

100-125, 125-160, 160-200, 200-250A

200-250, 250-320,320-400

400-500, 500-630

630-800.800-1250

63-80,80-100, 100-125A, 125-160A

AC400V

AC400V

AC400V

Tensiune nominală (V)

AC400V

AC400V

AC1000V

AC1000V

AC1000V

Tensiunea nominală de izolație (V)

AC1000V

AC1000V

35/25

50/35

35/25

50/35

50/35

65/50

Capacitatea de rupere la scurtcircuit

(KA)Icu/Ics

AC400V

25/18

35/25

25/18

35/25

2000

2000

1500

Numărul ciclului de operare

Durata de viata electrica

3000

3000

4000

4000

4000

Durata de viata mecanica

7000

7000

1000

1000

1000

Contur dim(mm) a-b-c-ca





3P

90-155-68-90

90-155-88-115

105-165-68-92

105-165-88-115

140-257-103-155

140-257-103-155

210-275-103-155

4P

120-155-68-90

120-155-88-115

140-165-68-92

140-165-88-115

185-257-103-155

185-257-103-155

280-275-103-155





Greutate (kg)

3P

1

1.1

1.5

1.7

5.5

5.7

9.5

4P

1.1

1.7

1.9

2.1

7

7.5

12.5

Dispozitiv de operare electric (MD)

Conducere externă

mâner de operare

Eliberare automată

Tip electromagnetic termic

Tip electromagnetic termic

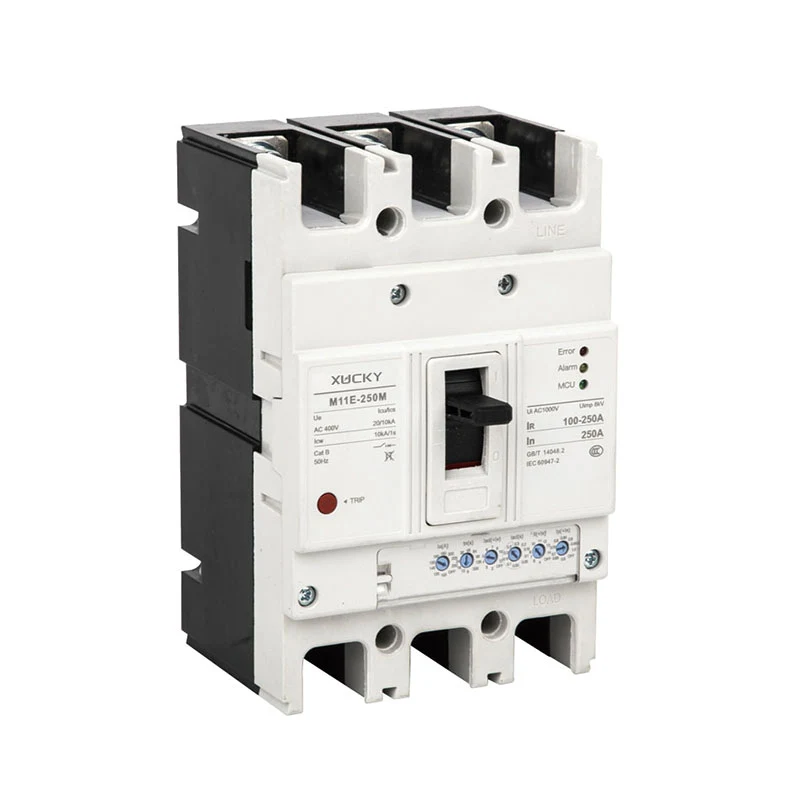

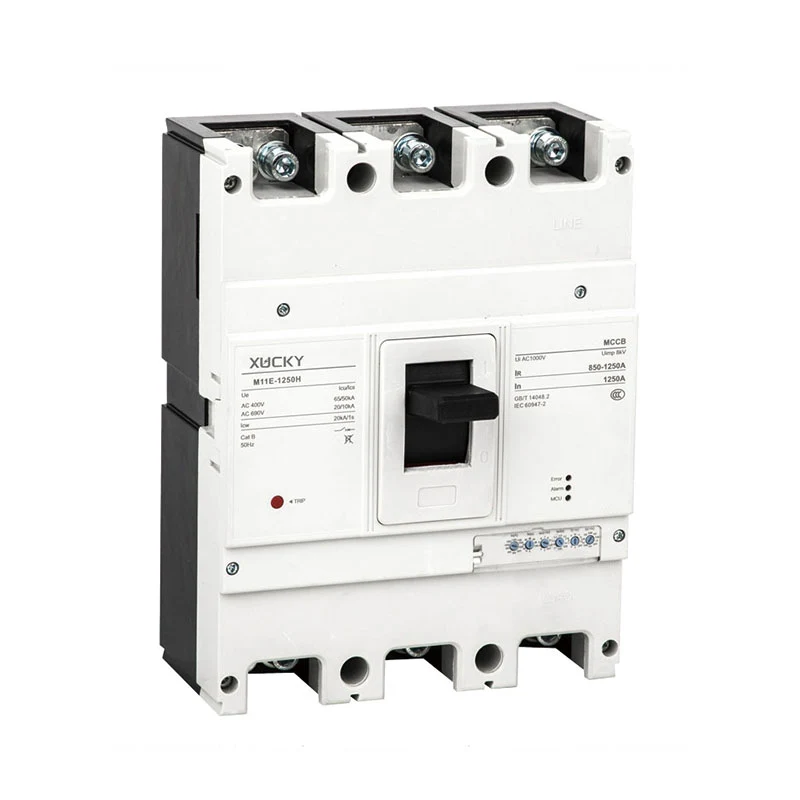

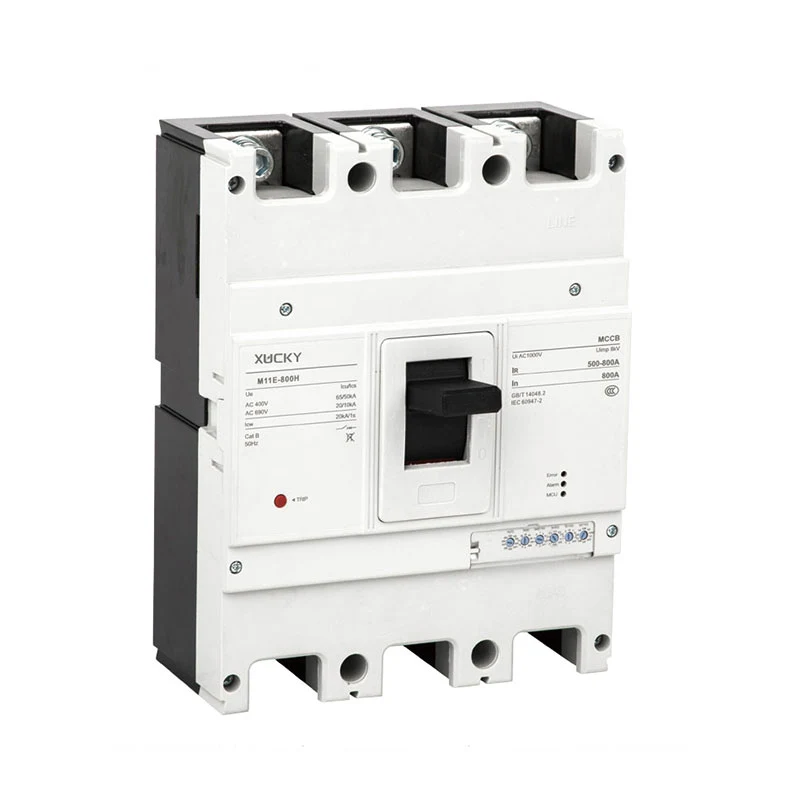

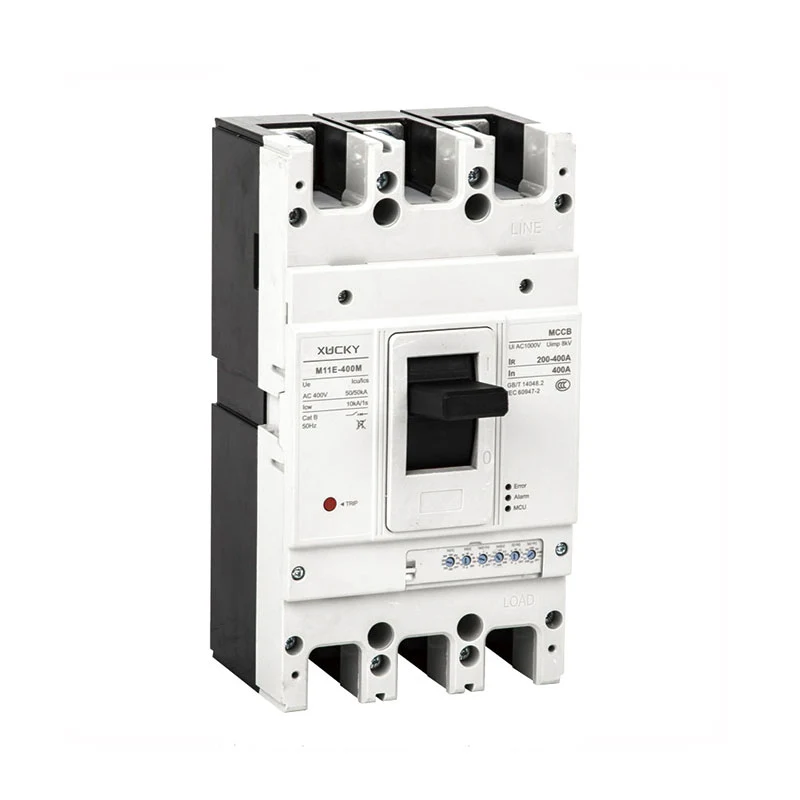

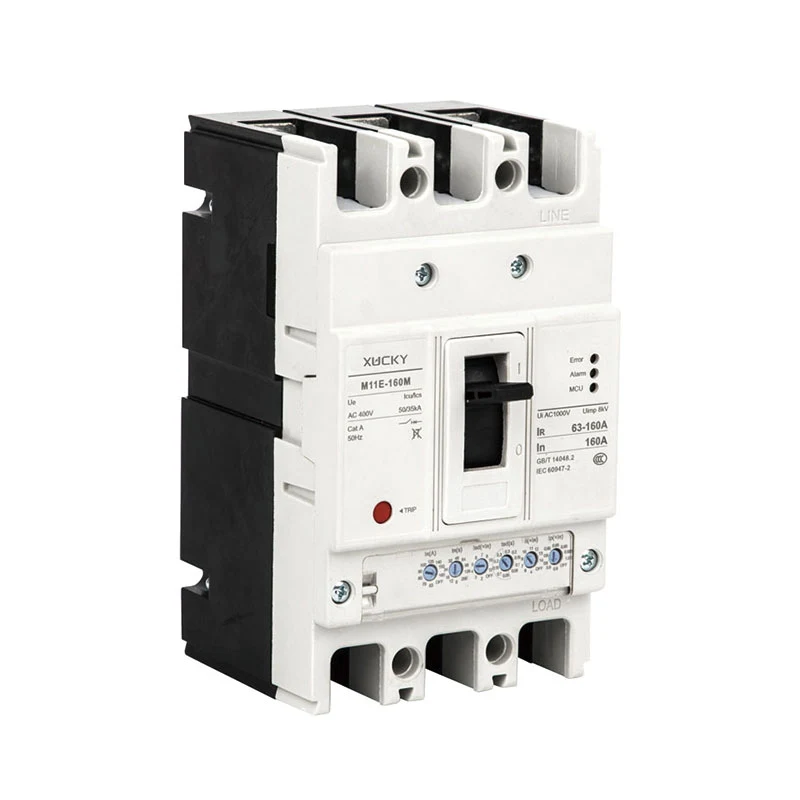

M11E Fișă tehnică MCCB tip electronic






Curentul cadru (A)

160

250

400

630

1250

Model

M11E-160H

M11E-250H

M11E-400H

M11E-630H

M11E-1250H

Numărul de pol

3, 4

3, 4

3, 4

3, 4

3, 4

Curent nominal (A)

16-32, 40-125,80-160

16-32,40-125,80-160,100-250

200-400

200-400.300-630

400-800.800-1250

Tensiune nominală (V)

AC400V

Tensiunea nominală de izolație (V)

AC1000V

Capacitate de întrerupere în scurtcircuit(KA)Icu/Ics

AC400V

35/25

35/25

50/35

50/35

65/50

Numărul ciclului de operare

Durata de viata electrica

1500

1000

1000

1000

1000

Durata de viata mecanica

7000

7000

4000

4000

4000

Contur dim(mm) a-b-c-ca


3P

90-155-88-115

105-165-88-115

140-257-103-155

140-257-103-155

210-257-103-155

4P

90-155-88-115

140-165-88-115

185-257-103-155

185-257-103-155

280-257-103-155


Greutate (kg)

3P

1.8

2.1

5.5

5.7

5.7

4P

2.3

2.6

7

7.5

7.5

Dispozitiv de operare electric (MD)

Mâner de operare de conducere extern

Eliberare automată

Tip electronic


Descrierea panoului și a funcției

Panou inteligent de eliberare


Butonul de reglare a panoului după cum urmează, pe rând

● IR(A) Isd(x IR) Ii(x IR)

● IR: Suprasarcină cu întârziere lungă de setare a declanșării curentului; Isd: Curent de setare a declanșării cu întârziere în scurtcircuit;

● Ii: Curent de reglare a declanșării instantanee în scurtcircuit;


Restul parametrilor sunt setați implicit din fabrică sau prin comunicare la distanță, după cum urmează

● tR: Timp de setare a întârzierii de supraîncărcare, implicit din fabrică: 60s;

● tsd: Timp de setare a întârzierii scurtcircuitului, implicit din fabrică: 0,1s;

● Ip: curent de setare pre-alarma de suprasarcină, implicit din fabrică: 0,85*IR;


Port de comunicare inteligent (COM)

1: intrare de alimentare DC24V(+)

6:485B-

2: intrare de alimentare DC24V (-)

7: Închiderea și deschiderea terminalului comun al mecanismului electric de acționare

3:485A+

8: Închiderea și deschiderea terminalului comun al mecanismului electric de acționare

4:485A+

9: Deschiderea mecanismului electric de acționare

5:485B-

10: Închiderea mecanismului electric de acționare


Panou cu protecție împotriva curentului rezidual

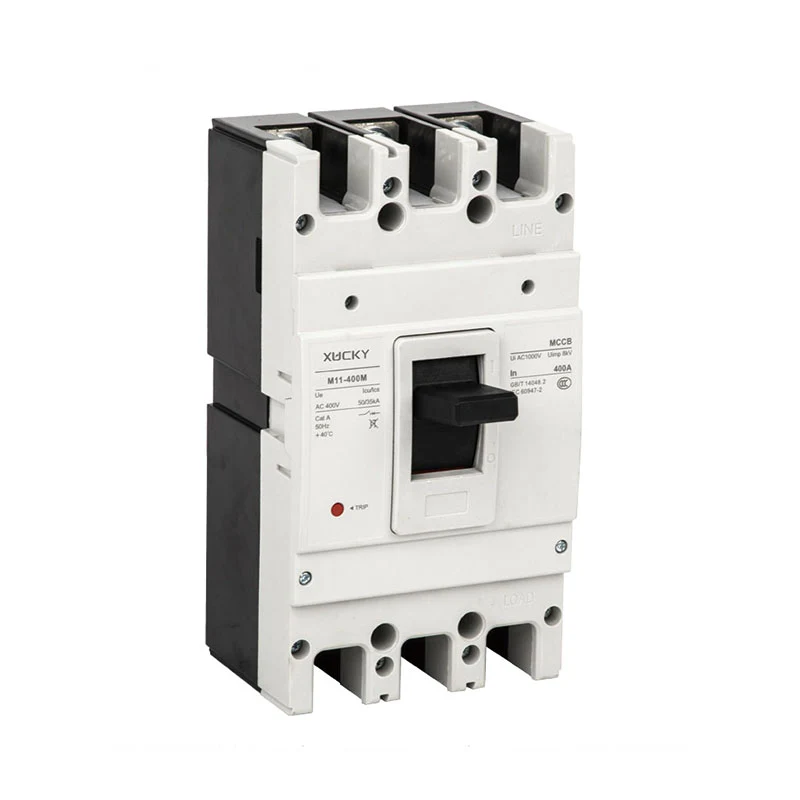

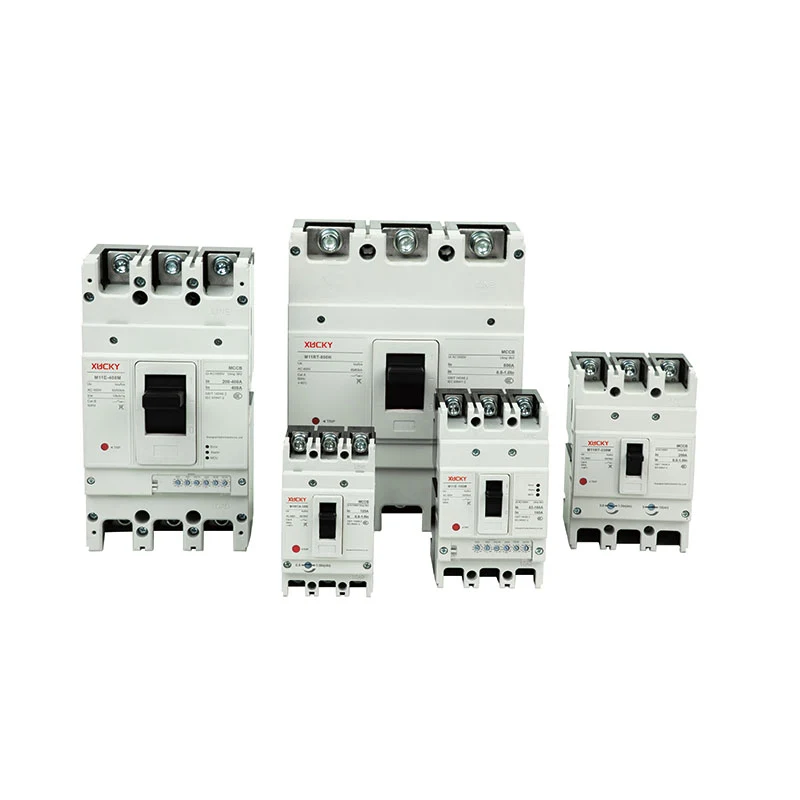

Hot Tags: Întrerupător cu carcasă turnată M11, China, producător, furnizor, fabrică
Trimite o anchetă
Informatii de contact
Ne străduim să oferim clienților produse de calitate. Solicitați informații, mostre și cotație, contactați-ne!
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
