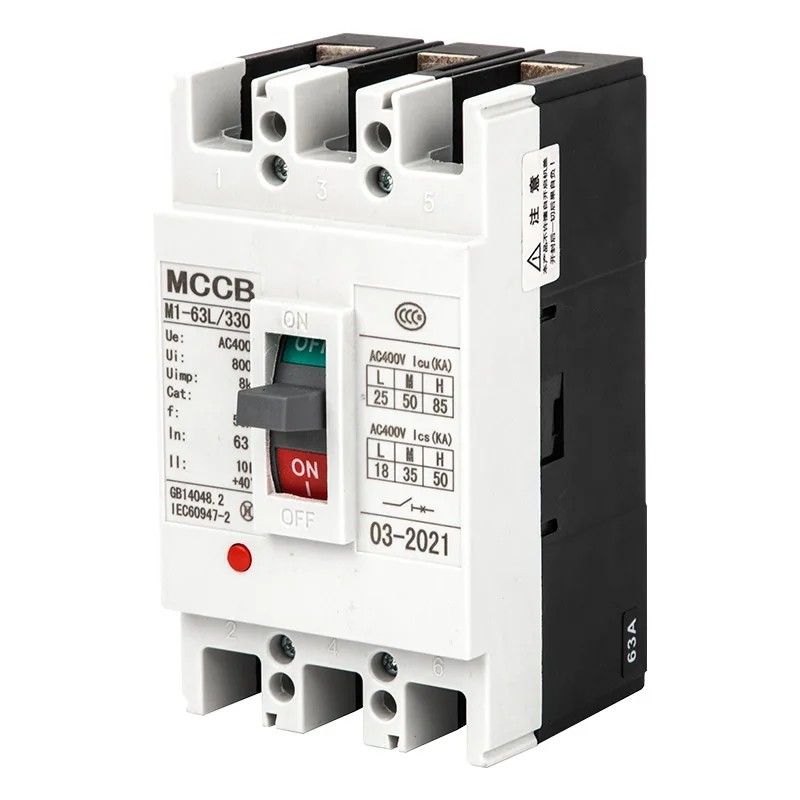

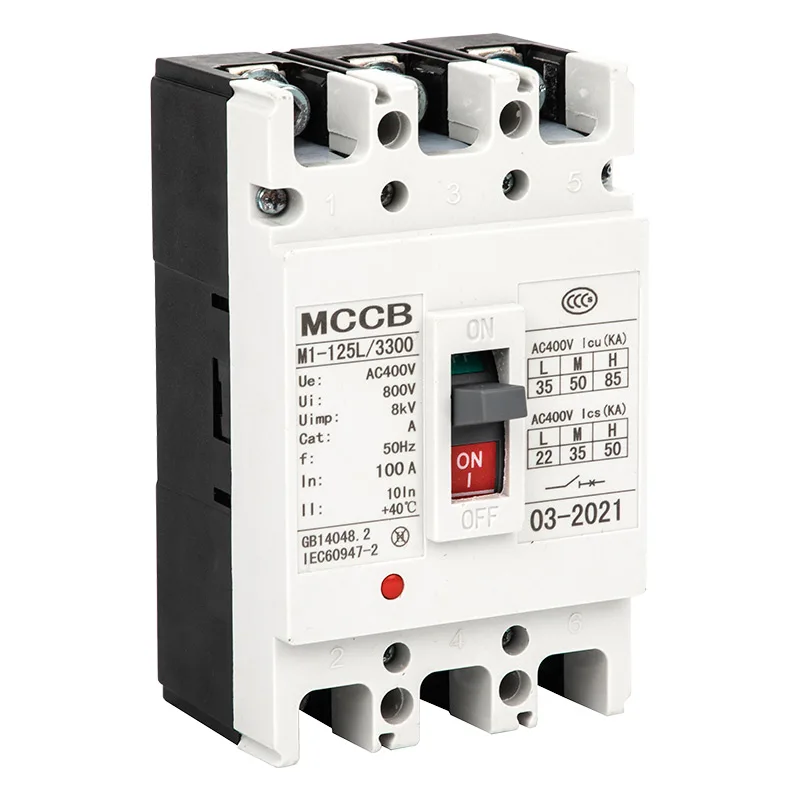

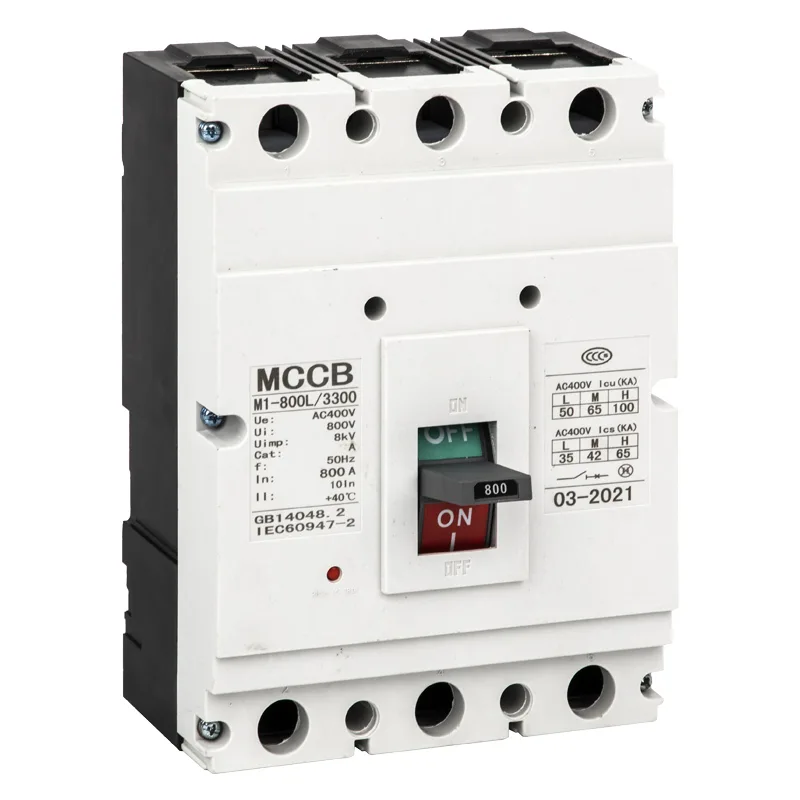

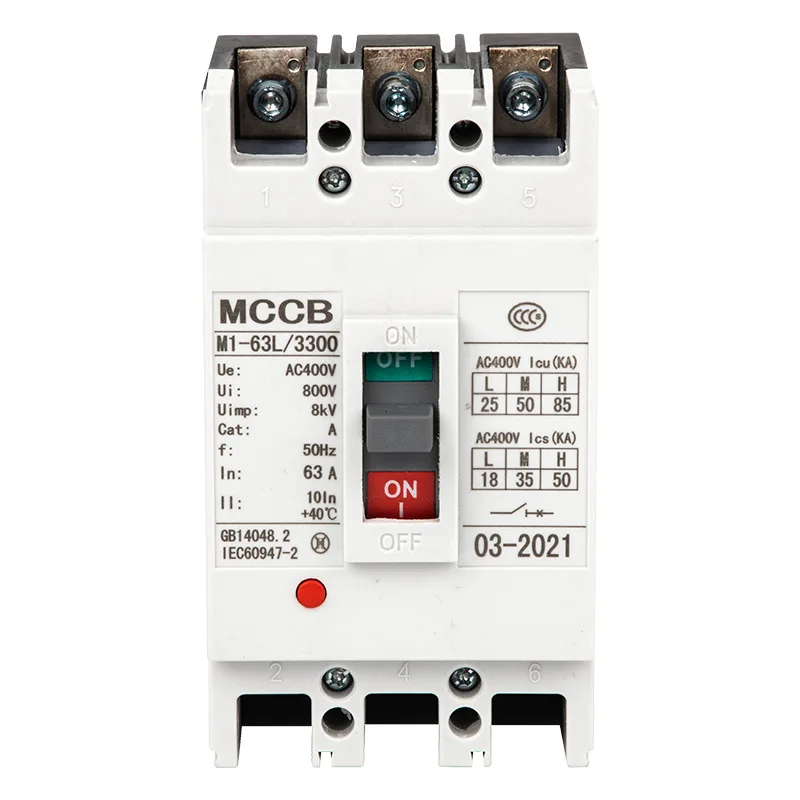

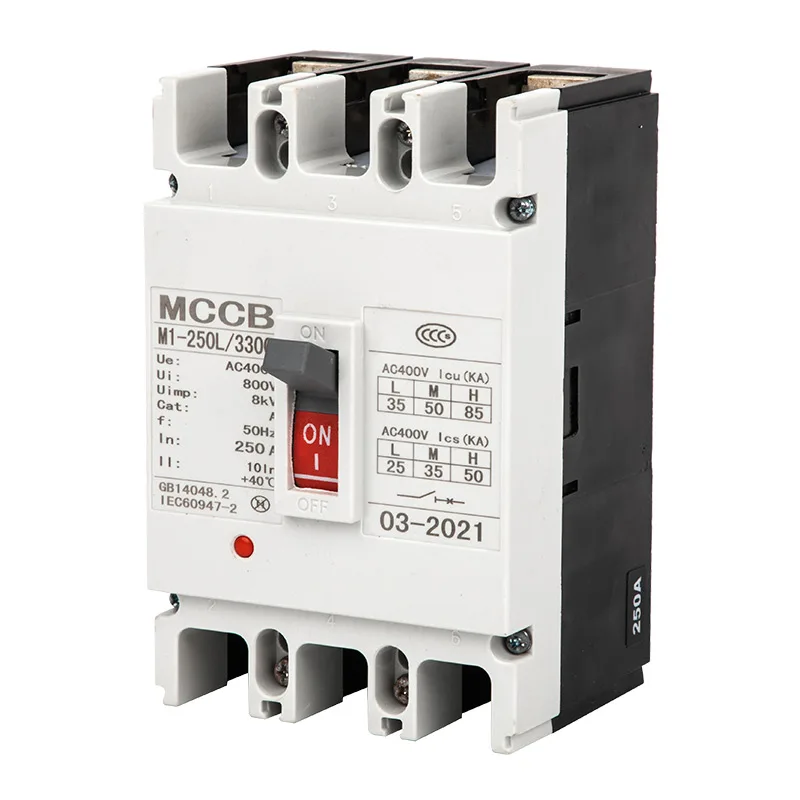

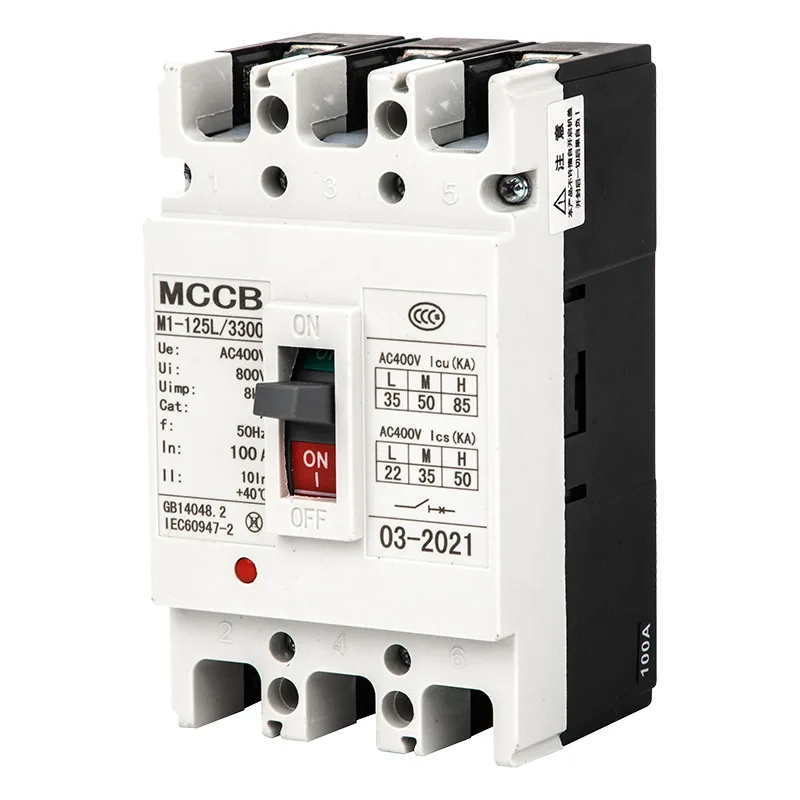

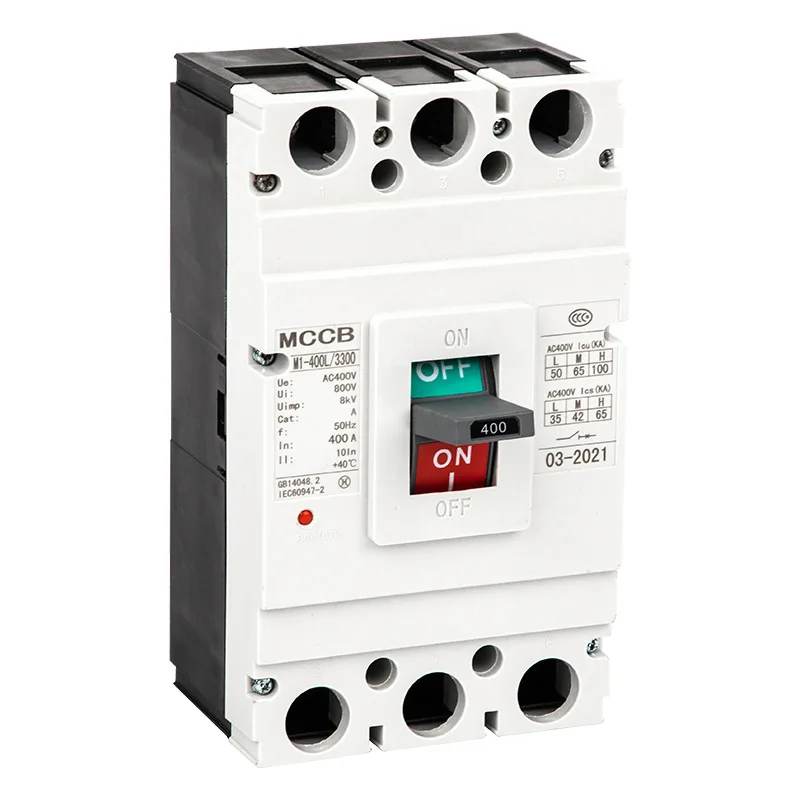

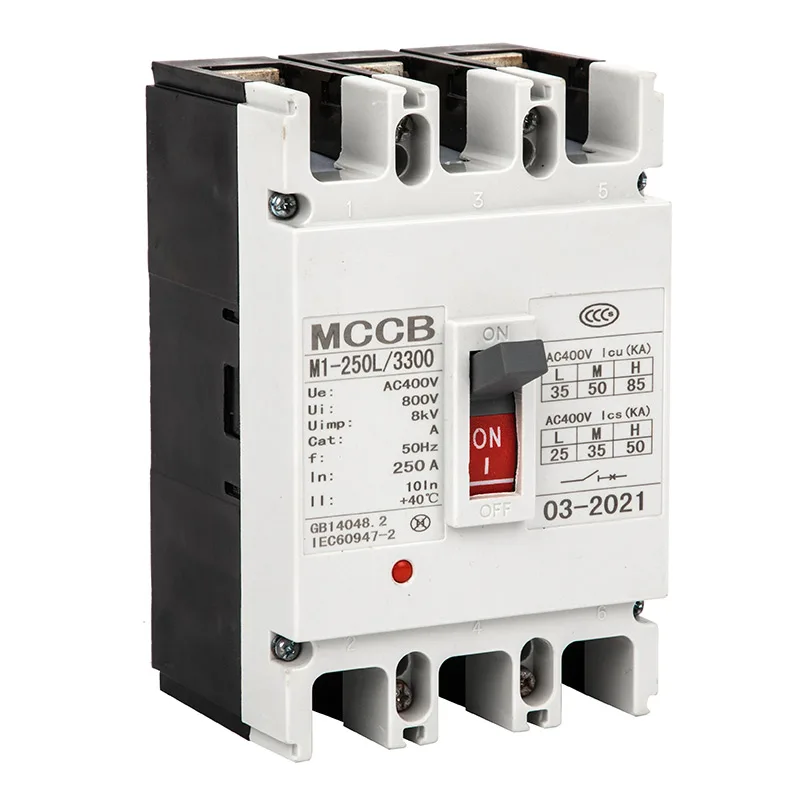

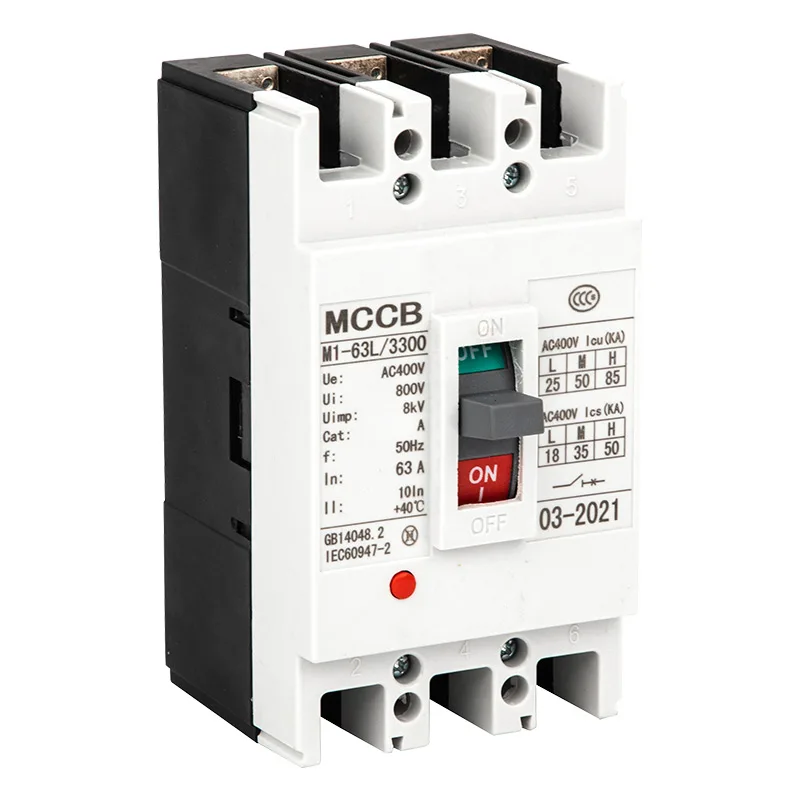

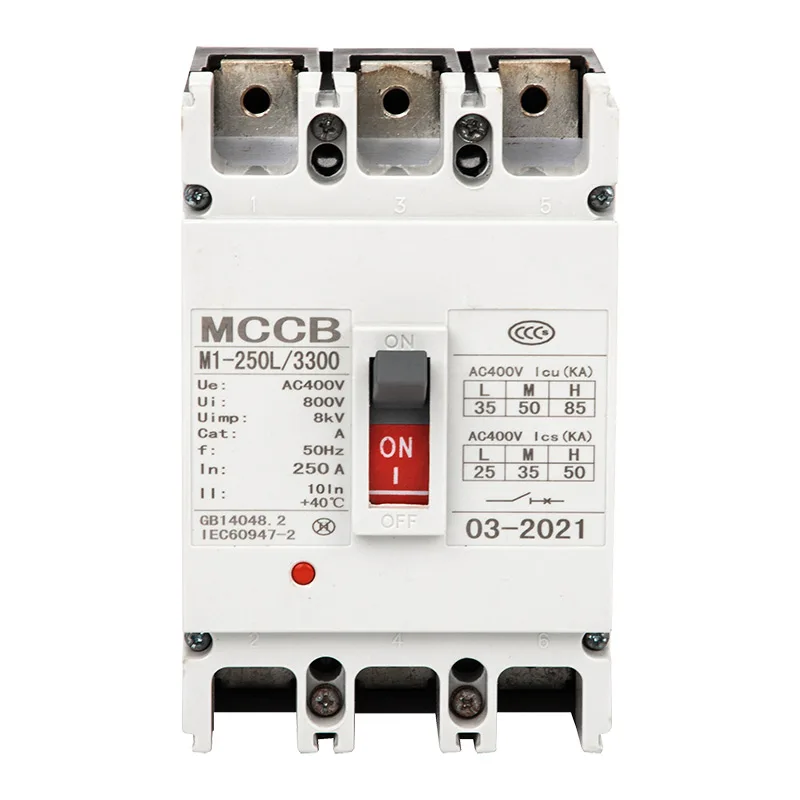

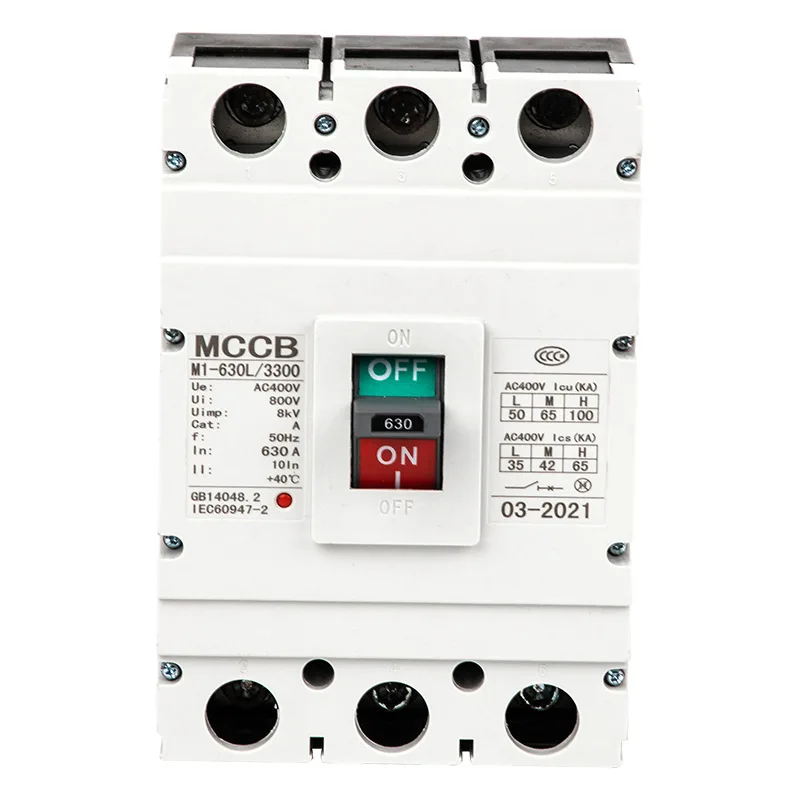

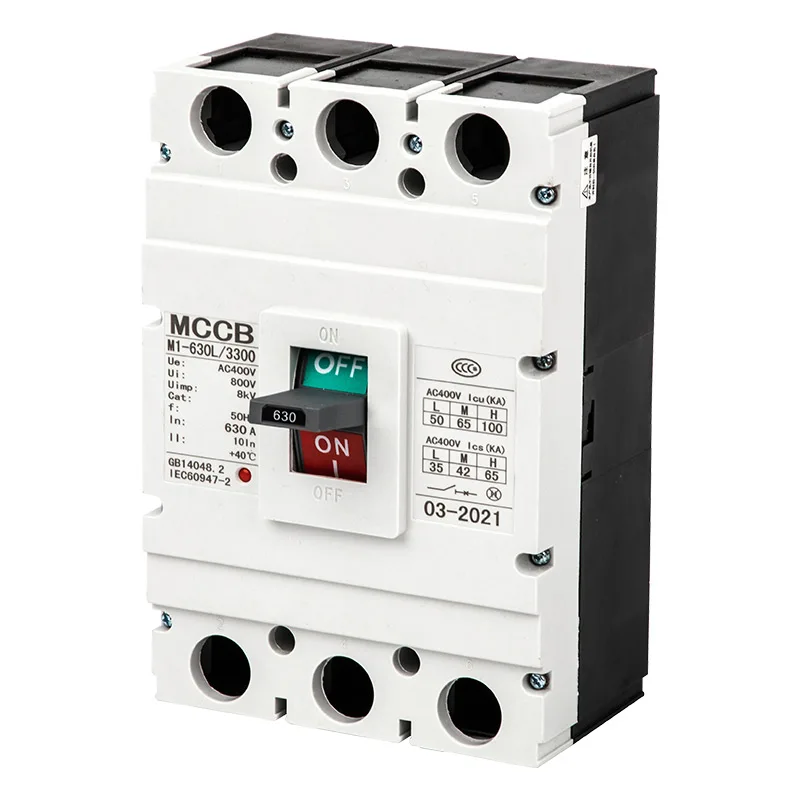

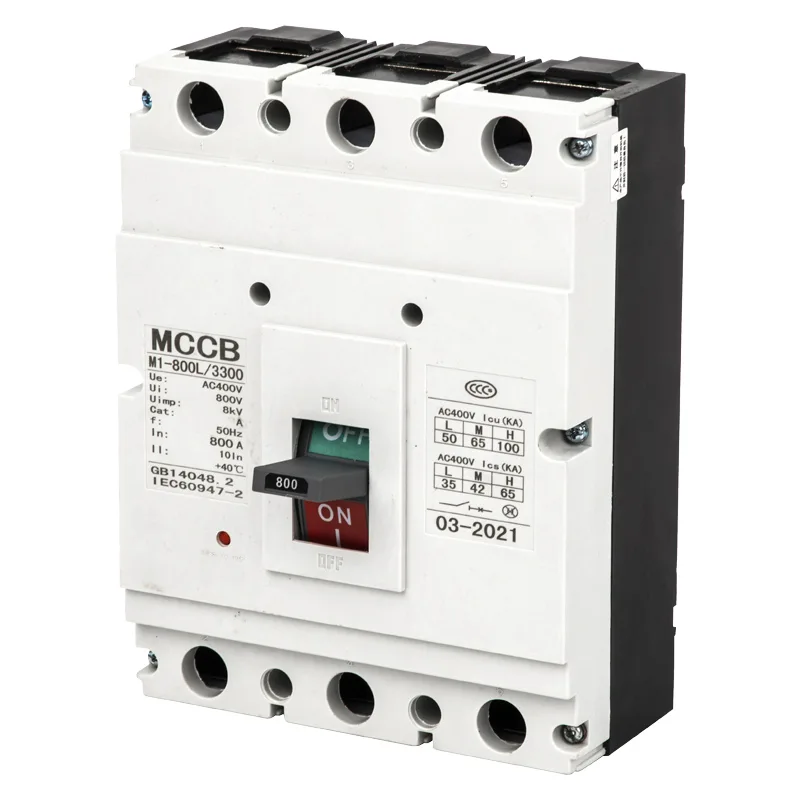

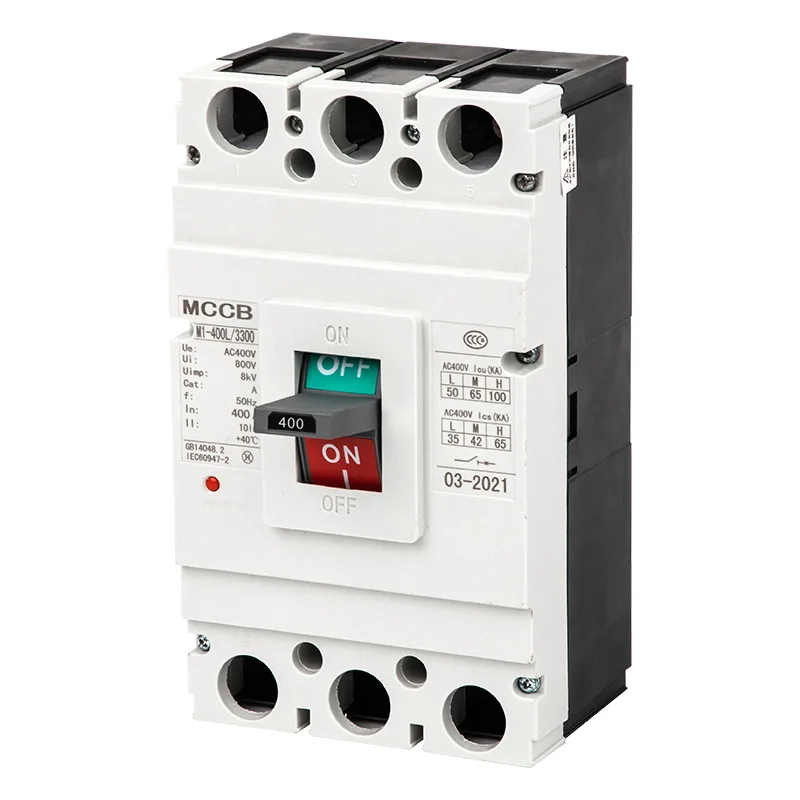

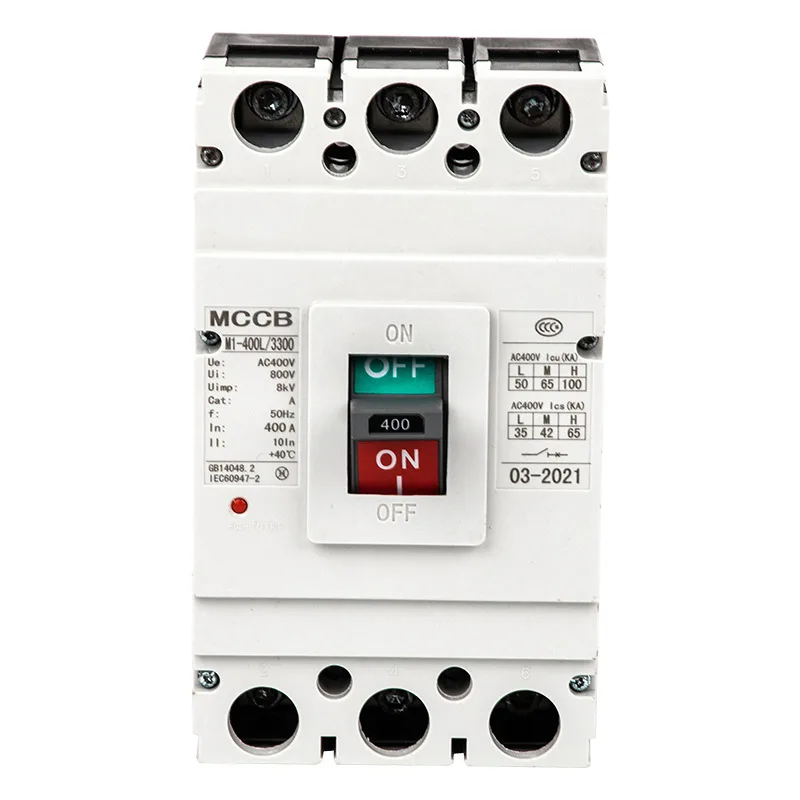

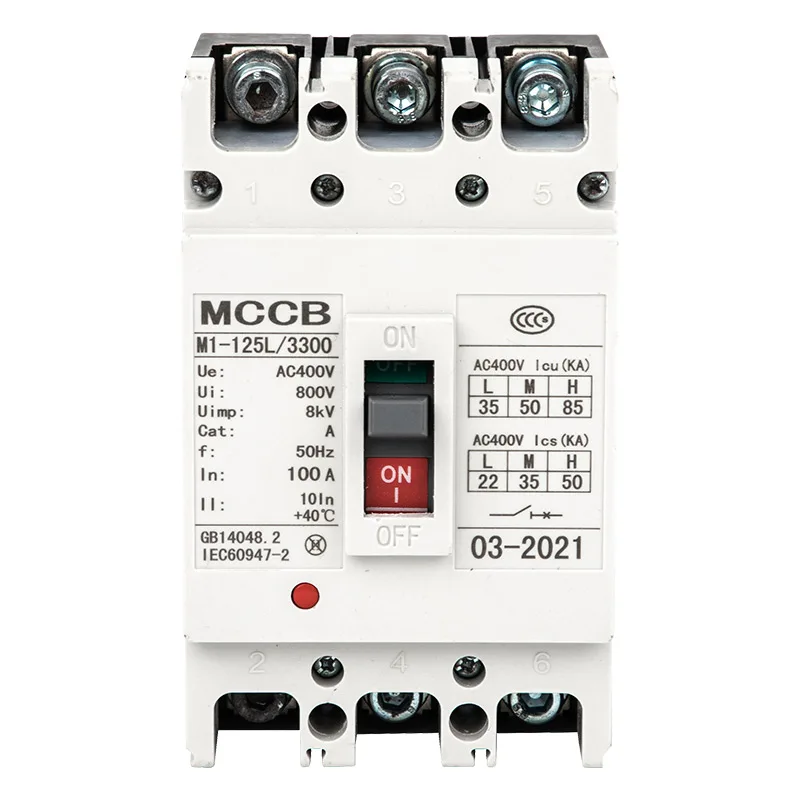

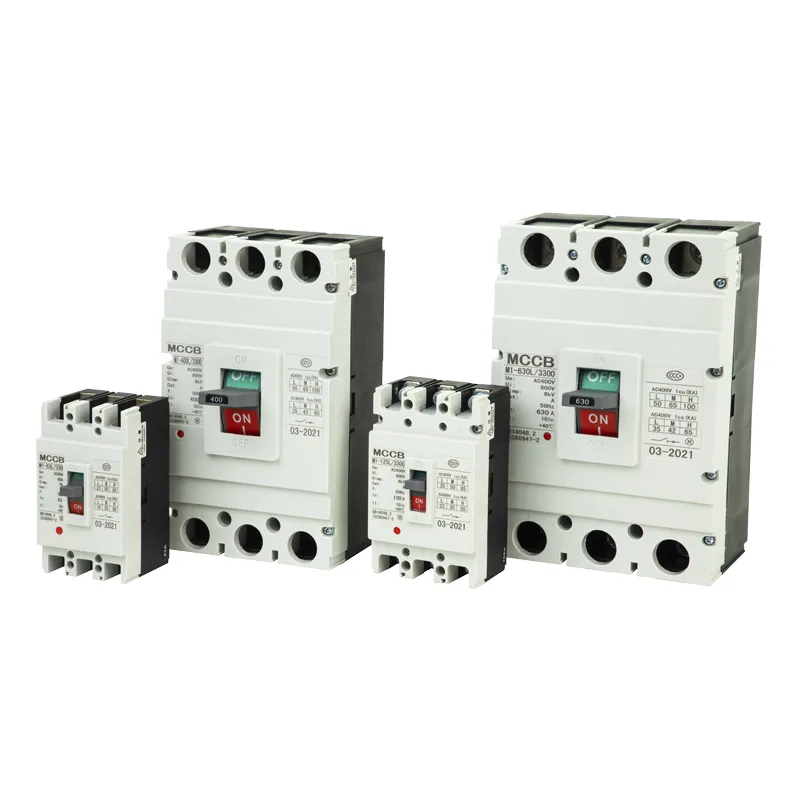

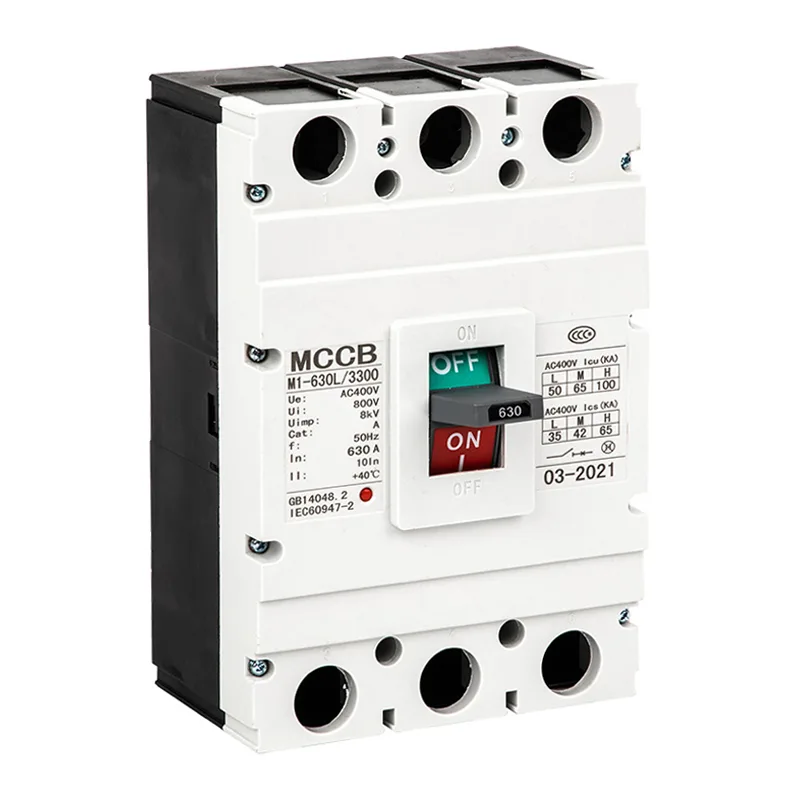

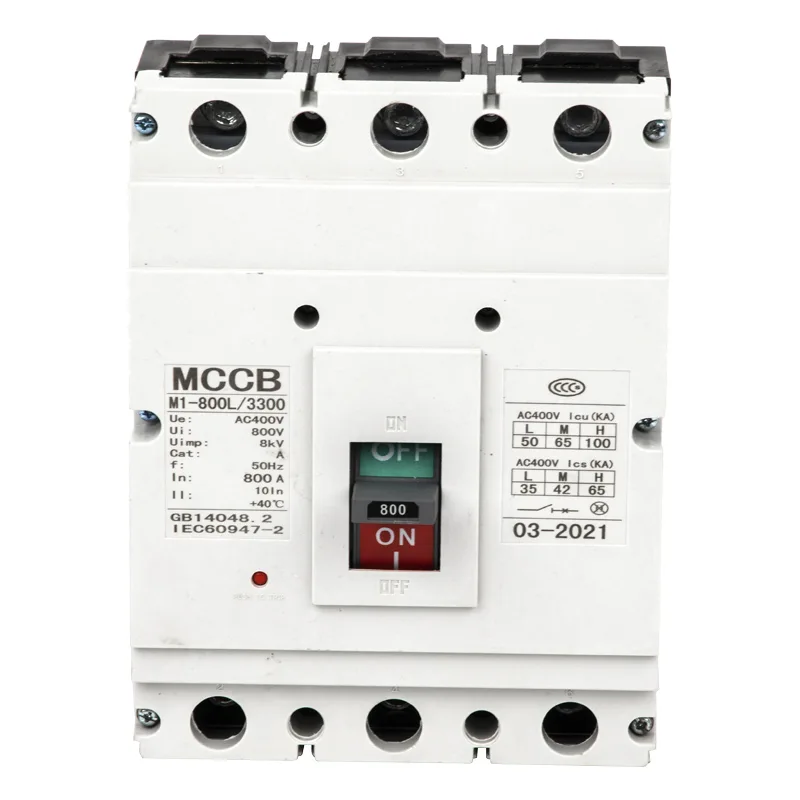

Întrerupător M1 cu carcasă turnată

XUCKY Electric este un producător și furnizor de întreruptoare cu carcasă turnată M1 la scară largă în China. Suntem specializați în echipamente terminale electrice modulare de mulți ani. Produsele noastre au un avantaj de preț bun și acoperă cea mai mare parte a piețelor din America de Sud, Orientul Mijlociu, Africa, Asia de Sud-Est. Așteptăm cu nerăbdare să devenim partenerul dumneavoastră pe termen lung în China.

Trimite o anchetă

Descriere produs

Domeniul de aplicare

Întrerupătorul de circuit cu carcasă turnată M1 al mărcii XUCKY Electric (M1, denumit în continuare MCCB), este întrerupătoare de circuit noi care au fost proiectate și dezvoltate de companie folosind tehnologie avansată internațională. Întreruptoarele de circuit au următoarele caracteristici: dimensiuni compacte, capacitate mare de rupere, distanță scurtă de arc și rezistente la vibrații, este un produs ideal aplicat pe uscat sau pe nave. Tensiunea nominală de izolație a întreruptorului este de 800V (500V pentru M1-63), este potrivit pentru rețeaua de distribuție de 50Hz / 60Hz AC, tensiunea nominală de lucru de 690V și curentul nominal de 1250A, pentru a distribui puterea și a proteja circuitul și puterea. echipamentul să nu fie deteriorat cauzat de suprasarcină, scurtcircuit, subtensiune și alte defecțiuni. De asemenea, pentru protectie conversia nefrecventa a circuitelor si pornirea nefrecventa a motorului si suprasarcina, scurtcircuit, subtensiune.

Întrerupătorul M1 poate fi montat vertical (în verticală) sau orizontal (transversal).

M1MCCB este potrivit pentru izolare, iar simbolul este " ".

M1MCCB îndeplinește standardul: IEC 60947-2 „Aparatură de joasă tensiune și echipamente de control, Partea 2: întrerupătoare”.

Model și semnificație

Nota:

În funcție de pol, acesta clasifică patru tipuri:

Tip A: N-pol fără componente de eliberare la supracurent, iar N-polul a fost conectat tot timpul și nu acționează cu alți trei poli pentru a porni sau opri;

Tip B: pol N fără componente de declanșare a supracurentului, iar polul N ar putea acționa cu alți trei poli (pornirea polilor N înainte de oprire);

Tip C: pol N fixat cu componente de declanșare la supracurent, iar polul N ar putea acționa cu alți trei poli (pornirea polilor N înainte de oprire);

Tip D: pol N fixat cu componente de declanșare la supracurent, iar polul N a fost conectat tot timpul și nu acționează cu alți trei poli pentru a porni sau opri.

Întrerupător pentru distribuție fără cod, întrerupător pentru protecție motor cu 2

Fără cod pentru operare directă cu mâner; P pentru operare electrică; Z pentru rotirea mânerului.

Clasificare în funcție de curentul nominal al declanșării la supracurent:

M1-63 MCCB are nouă: 6, 10, 16, 20, 25, 32, 40, 50, 63 A;

M1-100 MCCB are nouă: 16, 20, 25, 32, 40, 50, 63, 80, 100 A;

M1-225 MCCB are șapte: 100, 125, 140, 160, 180, 200, 225 A;

M1-400 MCCB are cinci: 225, 250, 315, 350, 400 A;

M1-630 MCCB are trei: 400, 500, 630 A;

M1-800 MCCB are trei: 630, 700, 800A;

M1-1250 MCCB are trei: 800, 1000, 1250A.

Notă: 6A are doar tip electromagnetic (instantaneu), specificații nu sunt recomandate.

Conform metodei de cablare: cablare în fața plăcii, cablare pe spatele plăcii, tipul de inserție al plăcii.

Conform modelului de eliberare la supracurent: tip termodinamic-electromagnetic (dublu), tip electromagnetic (instantaneu).

Dupa tinuta are doua tipuri: cu sau fara tinuta.

Ținuta include accesorii interioare și accesorii exterioare: Accesoriile interioare au declanșare în șunt, declanșare sub tensiune, contact auxiliar și contact de alarmă. Accesoriile exterioare sunt mecanismul de funcționare a mânerului de întoarcere, mecanismul de funcționare cu motor și așa mai departe.

În funcție de capacitatea de rupere: tip de rupere L-standard; Tip de rupere mare M-secunda; H-tip de rupere mare

Condiții normale de funcționare

■ Temperatura aerului ambiant: -5℃~+40℃, iar temperatura medie în 24h este sub +35℃.

■ Altitudine: Altitudinea locului de instalare nu este mai mare de 2000 m.

■ Condiții atmosferice: umiditatea relativă a aerului la cea mai mare temperatură +40℃ nu este mai mare de 50%; La temperaturi scăzute poate avea umiditate relativă mai mare. Umiditatea relativă medie maximă este de 90%, în timp ce temperatura minimă medie lunară este de +25℃ și luați în considerare schimbările de temperatură ale produsului de pe suprafața gelului.

■ Gradul de poluare: 3.

Principalii parametri tehnici

Modul de deplasare și codul accesoriului, distanța de flashover conține instalarea orizontală și verticală.

Nume accesoriu	Cod accesoriu		Instalare accesorii și modul plumb
	instant aneos eliberare	Dubla eliberare	63A, 100A	63A, 100A, 225A, 400A		630A		800A	1250A
			2-poli	3-poli	4 poli	3-poli	4 poli	3-poli	3-poli
Fara accesoriu	200	300
Contact de alarmă	208	308							——
Declanșare șunt	210	310
Contor preplătit lansare dedicată	210Y	310Y
Contact auxiliar	220	320
Declanșare de subtensiune	230	330
Declanșare șunt	240	340	——
Contact auxiliar	240Y	340Y
Declanșare șunt	250	350	——		——		——		——
Declanșare de subtensiune	250Y	350Y
Două seturi de contacte auxiliare	260	360	——
Contact auxiliar, Declanșare de subtensiune	270	370	——
Declanșare șunt	218	318	——		——		——		——
Contact de alarmă	218Y	318Y
Contact auxiliar, Contact de alarmă	228	328	——						——
declanșare la subtensiune, Contact de alarmă	238	338	——		——		——		——
Declanșare șunt, Contact auxiliar	248	348	——		——		——		——
Contact de alarmă	248Y	348Y
Declanșare șunt, declanșare la subtensiune, Contact de alarmă	258	358	——	——		——		——	——
Două seturi de auxiliare contacte, contact de alarmă	268	368	——						——
Contact auxiliar, declanșare la subtensiune, Contact de alarmă	278	378	——

A. 200 înseamnă întrerupător cu declanșare electromagnetică; 300 înseamnă eliberare termodinamică+electromagnetică; iar 000 înseamnă întrerupător fără declanșare și accesoriu intern.

B. Produsele 125, 250, 400, 2 poli au doar 210, 220, 230, 310, 320, 330.

C. Doar M1-63, M1-100, M1-225, M1-400 cu eliberare dedicată contor preplătit.

Principalul indice tehnic

1, valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru distribuție este 10In±20%, M1-1250 este 7In±20%; Valoarea setată a caracteristicii de acțiune instantanee a întreruptorului pentru protecția motorului este 12In ± 20%.

2, Valoarea nominală a întreruptorului din tabelul 2.

3, La temperatura ambiantă de +40 ℃, întrerupătorul de circuit pentru caracteristicile de acțiune de eliberare la supracurent de distribuție prezentate în tabelul 3, întrerupătorul de circuit pentru caracteristicile de acțiune de eliberare la supracurent pentru protecția motorului prezentate în tabelul 4.

Valoarea nominală a întreruperii circuitului

Model	Pol	Curent nominal (A)	Evaluat operare tensiune (V)	Evaluat izolare tensiune (V)	Capacitate maximă nominală de întrerupere a scurtcircuitului (Icu)			Flashover distanta (mm)
Model	Pol	Curent nominal (A)	Evaluat operare tensiune (V)	Evaluat izolare tensiune (V)	Tensiune de testare (V)	Icu (kA)	Ics (kA)	Flashover distanta (mm)
M1-63L	3	10、16、20、25、 32、40、50、63	400	500	400×1,10	25	18	0
M1-63M	3, 4	10、16、20、25、 32、40、50、63	400	500		50	35	0
M1-100L	3, 4	16、20、25、32、40、 50、63、80、100	400	800		30	22	≤50
M1-100M	2, 3, 4					50	35
M1-100H	3					85	50
M1-100L	3, 4		690			10	5
M1-100M	2, 3, 4		690			20	10
M1-225L	3, 4	100、125、140、 160、180、200、225	400	800		35	25
M1-225M	2, 3, 4					50	35
M1-225H	3					85	50
M1-225L	3, 4		690			10	5
M1-225M	2, 3, 4		690			20	10
M1-400L	3	225、250、315、 350, 400	400	800		50	35	≤100
M1-400M	3, 4					65	42
M1-400H	3					100	65
M1-400L	3		690			15	8
M1-400M	3, 4		690			20	10
M1-630L	3	400、500、630	400	800		50	35
M1-630M	3, 4					65	42
M1-630H	3					100	65
M1-630L	3		6910			15	8
M1-630M	3, 4		6910			20	10
M1-800M	3	630、700、800	400	800		75	50
M1-800H	3		400			100	65
M1-800M	3		4690			30	15
M1-1250	3	800、1000、1250	400	800		85	42
M1-1250	3	800、1000、1250	690	800		25	12.5

Notă: întrerupătoarele cu 2 poli, 4 poli, împărțite în L, M, H, au același indice de rupere ca tipul M.

Caracteristici ale acțiunii de întrerupere în timp invers a întrerupătoarelor de declanșare la supracurent pentru distribuția energiei atunci când fiecare pol este pornit în același timp

Nu.	Curentul de testare	I/In	Setați ora	Stare initiala
1	Curent convențional de nedeclanșare	1.05	2h(In>63A)，1h(In≤63A)	Rece
2	Curent convențional de nedeclanșare	1.30	2h(In>63A)，1h(In≤63A)	Imediat după Testul 1

Valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru distribuție este de 10In±20%, iar valoarea de setare a caracteristicii de acțiune instantanee a întreruptorului pentru protecția motorului este de 12In±20%.

Caracteristici ale acțiunii de întrerupere în timp invers a întrerupătoarelor de declanșare la supracurent pentru protecția motorului atunci când fiecare pol este pornit în același timp

Nu.	I/In	Setați ora	Stare initiala	Remarcă
1	1.0	>2h	Rece
2	1.2	≤2h	Imediat după Testul 1
3	1.5	≤4min	Rece	10≤n≤225
3	1.5	≤8min	Rece	225 < în ≤ 630
4	7.2	4s≤T≤10s	Rece	10≤In≤225
4	7.2	6s≤T≤20s	Rece	225 < în ≤ 630

Curba caracteristică de protecție în timp invers

Tabelul factorilor de reducere a schimbărilor de temperatură

Model/Coeficient/Temperatura	+40℃	+45℃	+50℃	+55℃	+60℃
M1-63	1	0.94	0.88	0.80	0.72
M1-100	1	0.95	0.89	0.84	0.76
M1-225	1	0.96	0.91	0.87	0.82
M1-400	1	0.94	0.84	0.80	0.73
M1-630	1	0.93	0.88	0.83	0.76
M1-800	1	0.93	0.88	0.83	0.76
M1-1250	1	0.88	0.83	0.79	0.76

Contur și dimensiuni de instalare

Imensiunea cablajului în fața plăcii

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Model	H	H1	H2
M1-225L/2P	104	127	24
M1-225L/3P	86	110	24
M1-225M/3P	103	127	24
M1-225H/3P	103	127	24
M1-225M/4P	103	127	24
M1-225H/4P	103	127	24

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Model	H	H1	H2
M1-400L/3P	-	-	-
M1-400M/3P	-	-	-
M1-400H/3P	-	-	-
M1-400L/4P	-	-	-
M1-400M/4P	-	-	-
M1-400H/4P	-	-	-

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Model	H	H1	H2
M1-630M/3P	-	-	-
M1-630H/3P	-	-	-
M1-630M/4P	-	-	-
M1-630H/4P	-	-	-

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Model	H	H1	H2
M1-800H/3P	-	-	-
M1-800H/4P	-	-	-

Dimensiunea cablajului pe spatele plăcii

Dimensiunea cablurilor de conectare

Dimensiunea cablajului în fața plăcii

Accesorii pentru întreruptoare

1.Accesoriu intern al întreruptoarelor

1.1 Declanșare șunt

Tensiunea nominală de alimentare de control a declanșatorului șunt: AC50Hz, 230V, 400; DC110V, 220V, 24V; Când între 70% ~ 110%, poate întrerupe întrerupătorul în mod fiabil.

Când tensiunea nominală de alimentare de control a declanșatorului șunt este de 24 V DC, lungimea maximă a firului de cupru trebuie să îndeplinească următoarele cerințe

Control evaluat

tensiune de alimentare Uc(DC24V)/Zona conductorului

1,5 mm²

2,5 mm²

100%Uc

85%Uc

150m

100m

250m

160m

Dacă cerințele din tabelul de mai sus nu sunt îndeplinite, se recomandă proiectarea circuitului de comandă a declanșării în șunt folosind următoarea figură

1.2 Declanșare de subtensiune

Când tensiunea de alimentare scade la tensiunea nominală de eliberare sub tensiune de 70% până la 35% din interval, întrerupătorul de circuit de eliberare sub tensiune întrerupe fiabil; atunci când tensiunea de alimentare este sub tensiunea nominală de declanșare de subtensiune 35%, eliberare de subtensiune pentru a preveni închiderea întreruptorului; când tensiunea de alimentare este mai mare de 85% din tensiunea nominală a declanșatorului de subtensiune, declanșatorul de subtensiune asigură că întrerupătorul este închis. Declanșatoarele de subtensiune sunt evaluate la AC50Hz, 230V, 400V.

Notă specială: Întrerupătorul cu declanșare de subtensiune, numai în subtensiune cu tensiune nominală, care se poate deschide și închide normal.

1.3 Lansare dedicată contorului preplătit

Tensiunea nominală de operare Ue a contorului preplătit este AC230/50Hz, poate funcționa normal în intervalul (65% ~ 110%) Ue. Când Ctrl este întrerupt, întrerupătorul de circuit va întârzia 0,5 s ~ 2 s pentru a se deschide. Schema de cablare a contorului preplătit

1.4 Valoarea nominală a contactelor auxiliare și a contactelor de alarmă din Tabelul 5

Clasificare

curent termic convențional (Ith)

Curent nominal când

AC 400V Da (AC-15)

Curent nominal când

DC 220V Ie (DC-13)

Contact auxiliar

0.4

0.15

Contact de alarmă

0.3

0.15

o. Contact auxiliar

b. Contact de alarmă

Contactele de alarmă nu acționează când întrerupătorul de circuit se deschide și se închide normal, contactele de alarmă comută între deschiderea normală și închiderea normală numai după declanșarea liberă sau declanșarea defecțiunii.

2. Accesoriu extern pentru întrerupătoare

2.1 Mecanismul de acționare a motorului. Valoarea nominală și codul sunt prezentate în Tabelul 6.

Categorie/Model	M1-63. 125. 250	M1-400. 630. 800. 1250
Tipul structurii	Electromagnet	Motor
Cod de tensiune AC	AC50Hz、230V、400	AC50Hz、230V、400
Cod de tensiune DC	DC110V, 220V	DC110V, 220V

NOTĂ: După declanșarea întreruptorului cu mecanism electric de acționare, mecanismul electric de acționare trebuie să facă din nou catarama întreruptorului, apoi se poate închide.

Schema de principiu a deschiderii și închiderii mecanismului electric de acționare M1-63、100、225 (AC)

Schema de principiu a deschiderii și închiderii M1-400、630、800、1250 mecanism de acționare electrică (AC)

2.2 Dimensiunile de instalare ale mecanismului de acţionare manuală prezentate în Tabelul 10

Diagrama găurii de montare a mânerului M1-63~800

Înălțimea totală a mecanismului de acționare electric/manual al întreruptorului (mm) (indicată în Tabelul 12)

Model	Înălțimea totală electrică mecanism de acționare H	Dimensiuni de instalare a mecanismului de acţionare manuală H
M1-63L	155	49
M1-63M/H	164	49
M1-100L	152	51
M1-100M/H	170	51
M1-225L	182	54
M1-225M/H	199	54
M1-400L/M/H	255	88
M1-630M/H	262	89
M1-800M/H	261	96
M1-1250H	290	103

Tabel de selecție rapidă a întrerupătorului cu carcasă turnată seria M1

Scrisorile corespondente	Numele funcției	Funcția corespunzătoare modelului
a	Caracteristicile modelului	Întrerupător cu carcasă turnată M1
b	Cod curent evaluat cadru	63A, 100A, 225A, 400A, 630A, 800A, 1250A
c	Caracteristica capacităţii de rupere cod	Tip de rupere standard L; Tip de rupere mare M-secunda; H-tip de rupere mare
d	Codul modului de operare	Fără cod pentru operarea mânerului; P pentru operare electrică; Z pentru acționarea mânerului de rotire
e	Pol	2-doi poli; 3-trei poli; 4-patru poli
f	Numele lansării	2 Eliberare electromagnetică; 3 Eliberare dublă
g	Accesorii	00 Fără accesoriu 08 Contact de alarmă 10 Declanșare șunt 20 Contact auxiliar 30 Declanșare de subtensiune 40 Declanșare șunt, contact auxiliar 50 Declanșare șunt, Declanșare de subtensiune 60 Două seturi de contacte auxiliare 70 Contact auxiliar, declanșare de subtensiune 18 Declanșare șunt, contact de alarmă 28 Contact auxiliar, contact de alarmă 38 Declanșare subtensiune, contact de alarmă 48 Declanșare șunt, Contact auxiliar, Contact de alarmă 58 Declanșare șunt, Declanșare subtensiune, Contact de alarmă 68 Două seturi de contacte auxiliare, contact de alarmă 78 Contact auxiliar, declanșare subtensiune, contact de alarmă Lansare dedicată contorului preplătit de 10 ani 40Y Contor preplătit eliberare dedicată, contact auxiliar 50Y Declanșare dedicată contorului preplătit, contact auxiliar, declanșare de subtensiune 18Y Declanșare dedicată contorului preplătit, contact de alarmă 48Y Declanșare dedicată contorului preplătit, contact auxiliar, contact de alarmă 58Y Declanșare dedicată contorului preplătit, declanșare de subtensiune, contact de alarmă
h	Aplicație	Fără cod pentru distribuție; 2 pentru protectia motorului
i	Produse conventionale	Fără cod; T pentru produse de acoperire transparente
j	Amperaj	10, 16, 20, 25, 32, 63, 80, 100, 125, 160, 180, 200, 225, 250, 315, 350, 400, 700, 600, 700, 700, 700 00、1250

Exemplu: M1-100L / 33102 63A înseamnă întrerupător de circuit cu carcasă turnată de tip M1, curentul nominal al cadru este de 100 A, capacitatea de întrerupere este de tip standard, funcționare cu mâner, 3 poli, declanșare dublă, cu declanșare șuntre, pentru protecția motorului, curentul nominal este de 63 A .

Selectarea, instalarea, utilizarea trebuie să fie în concordanță cu manualul produsului sau cu standardele naționale relevante.

Notă: Tipul N-pol al întreruptorului 4P este împărțit în tip A, tip B, care nu este specificat implicit la tip B.
