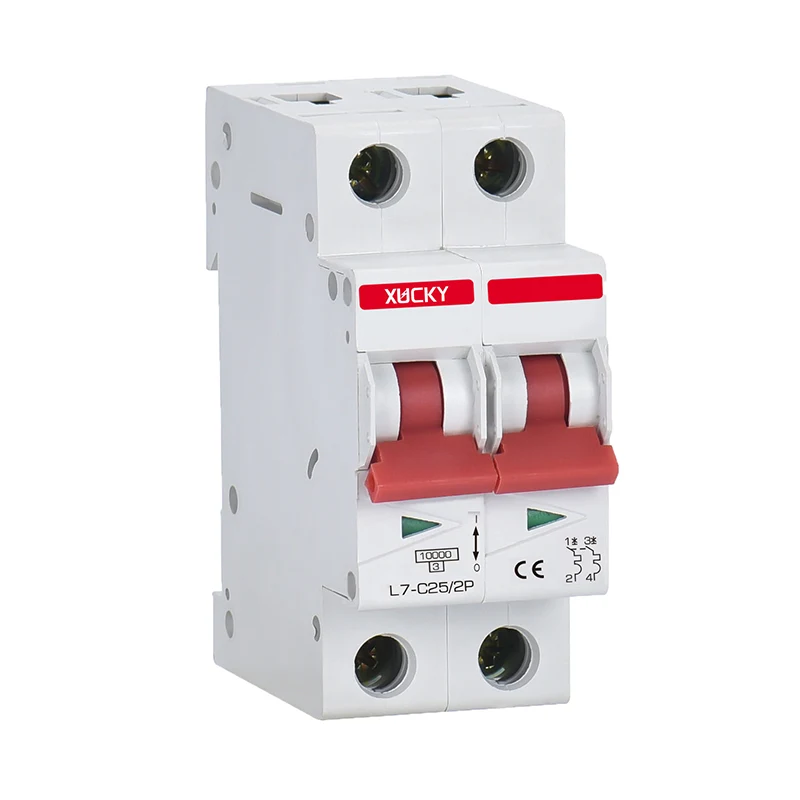

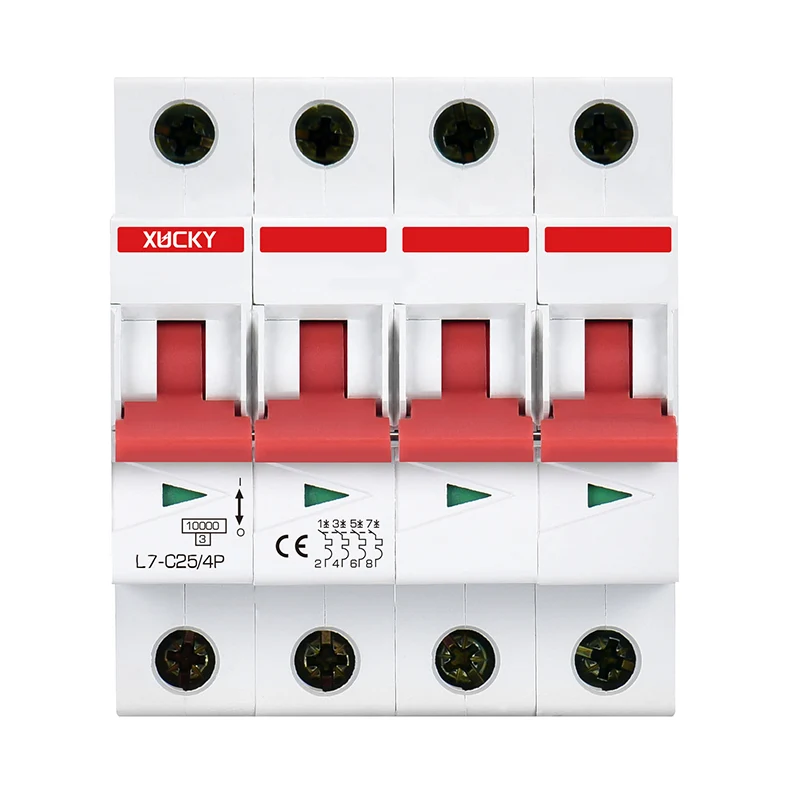

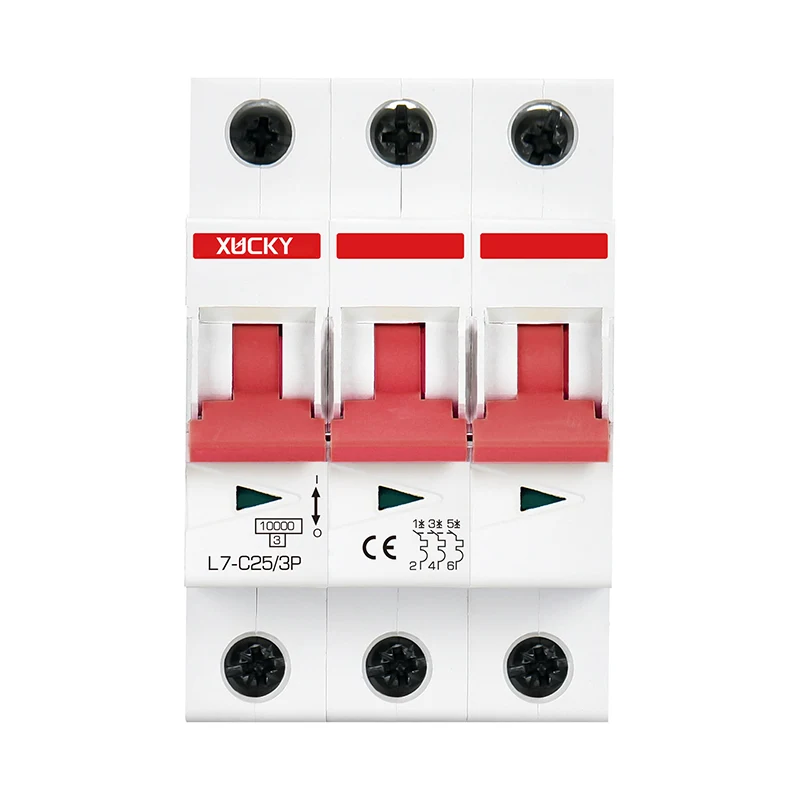

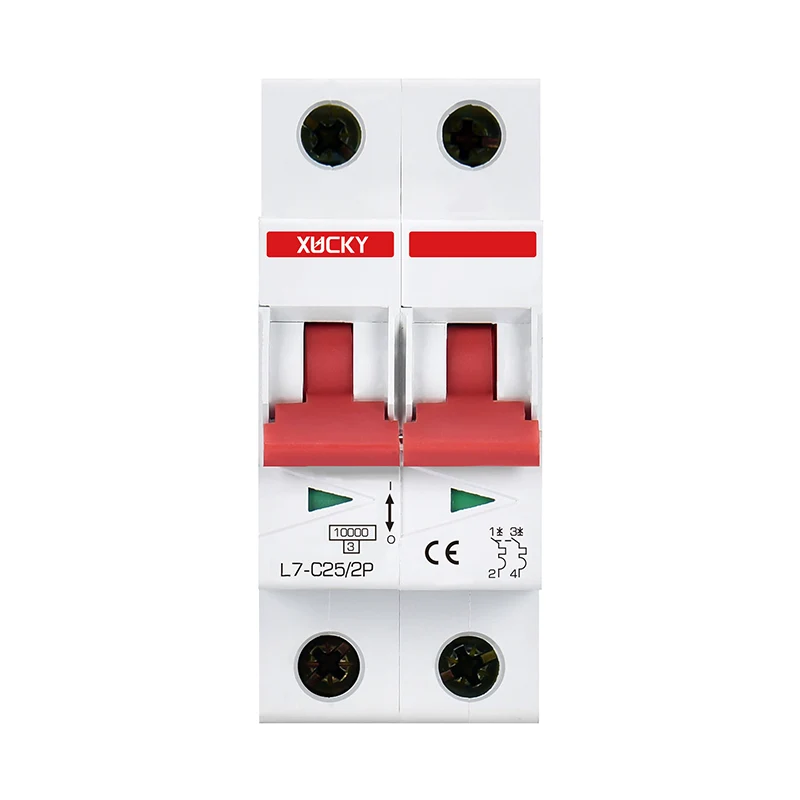

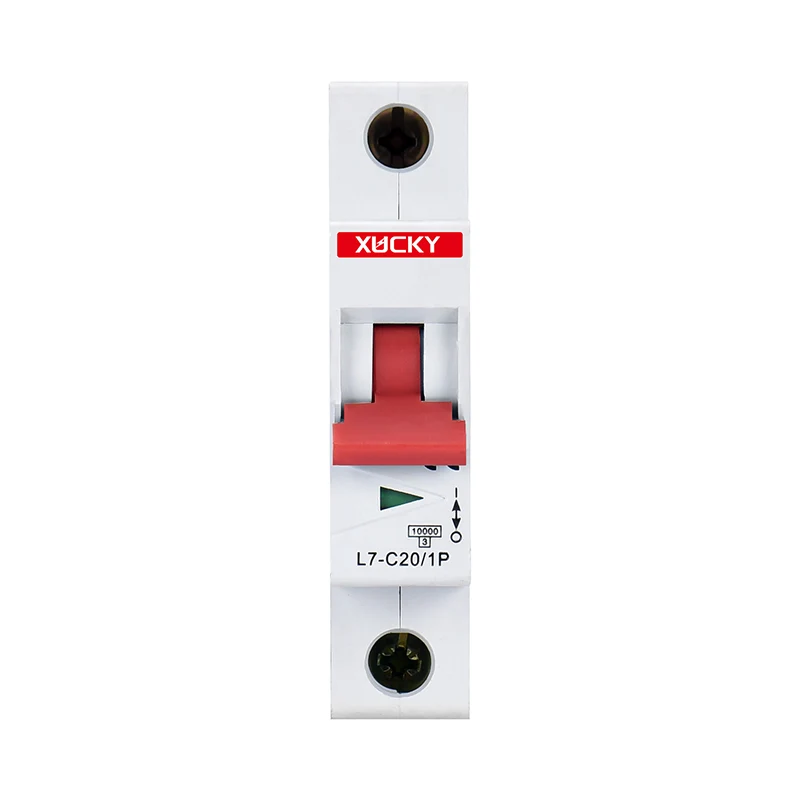

L7 întrerupător în miniatură

Prezentarea noului nostru întreruptor în miniatură, L7 de la Xucky! Acesta vine în polarități de 1p, 2p, 3p, 4p și respectă standardele IEC60898 - 1/GB/T10963.1. L7 Miniature Circuit Breaker oferă supraîncărcare și protecție pe circuit scurt. Cu CE, CB, certificări, este de încredere. Curentul nominal variază de la 1a la 63A, iar tensiunea nominală este de 230/240V (1p) și 400/415V (2p - 4p). Are o capacitate ridicată de rupere de 6/10ka, inflamarea cochiliei și poate fi instalată oriunde. Cu durata de viață electrică și mecanică lungă, este o alegere excelentă pentru diverse aplicații.

Specificații tehnice

● Polaritatea: 1p, 2p, 3p, 4p;

● Conform standardelor: IEC60898- 1/GB/T10963.1;

● Funcția produsului: supraîncărcare și protecție la scurtcircuit;

● Certificare: CE, CB, SAA;

● Curent nominal în litera (a): 1,2,4, 6, 10, 16, 20, 25, 32, 40, 50, 63;

● Tensiune nominală UE: 230/240V (1p), 400/415V (2p ~ 4p);

● Frecvența nominală (HZ): 50/60;

● Tensiune de izolare nominală: 500V;

● Impulsul evaluat tensiunea (impact) KU: 4;

● Capacitatea de rupere nominală ICN (KA): 6/10ka;

● Nivel de protecție: IP20;

● durata de viață electrică (ori): 10.000;

● durata de viață mecanică (ori): 30.000;

● Capacitate de rupere:

● Retardant de flăcări: nivel V0;

● Locația instalării: orice locație;

● Secțiunea transversală de sârmă aplicabilă; Sârmă solidă (mm): 1-35; Sârmă răsucită (mm2): 1-25;

● Cuplul maxim de cablare (n. M): 3,5;

● Temperatura de mediu (C): -25 până la+45, umiditate maximă de 95%;

● Temperatura de stocare (C):- 40- +75;

● Nivel de limită de energie: 3;

● Altitudinea de instalare (contoare): care nu depășește 2000.

Caracteristici

● Închidere rapidă: asigurarea funcționării fiabile a încărcărilor de impact și prelungirea duratei de viață a întrerupătoarelor;

● There is a clear opening and closing indicator window below the handle;

● Informațiile tipărite de pe suprafața produsului sunt de lungă durată, clare și nu sunt ușor de șters;

● Emisia de gaze ionizate este supusă celor mai stricte restricții: distanță de grilă de 45 mm;

● Acest întreruptor de circuit în miniatură L7 respectă tipul B al standardului IEC 60898-1, caracteristicile curbelor de călătorie de tip C și D.

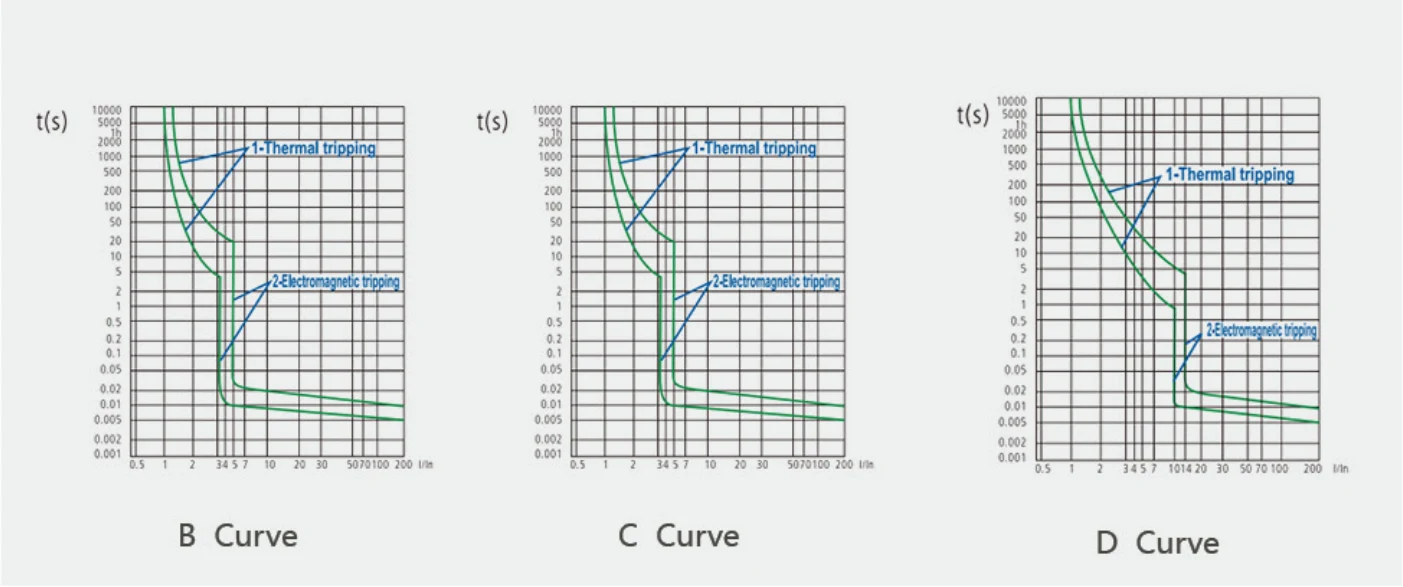

Curbe caracteristice declanșate

IEC 60898-1

Eliberare magnetică

Când are loc un scurtcircuit de circuit, declanșarea instantanee este obținută de un magnet cu un miez de fier. Conform standardului 1EC60898, acest întrerupător L7 în miniatură poate fi împărțit în trei tipuri: B, C și D.

Eliberare termică

● Odată ce se produce supraîncărcare în circuit, banda bimetalică a întrerupătorului se va îndoi din cauza căldurii, determinând deconectarea contactelor și rezultând declanșarea termică;

● Standardul IEC definește intervalul de timp de declanșare pentru diferiți curenți de suprasarcină;

● Temperatura mediului de testare de referință este de 30 ° C.

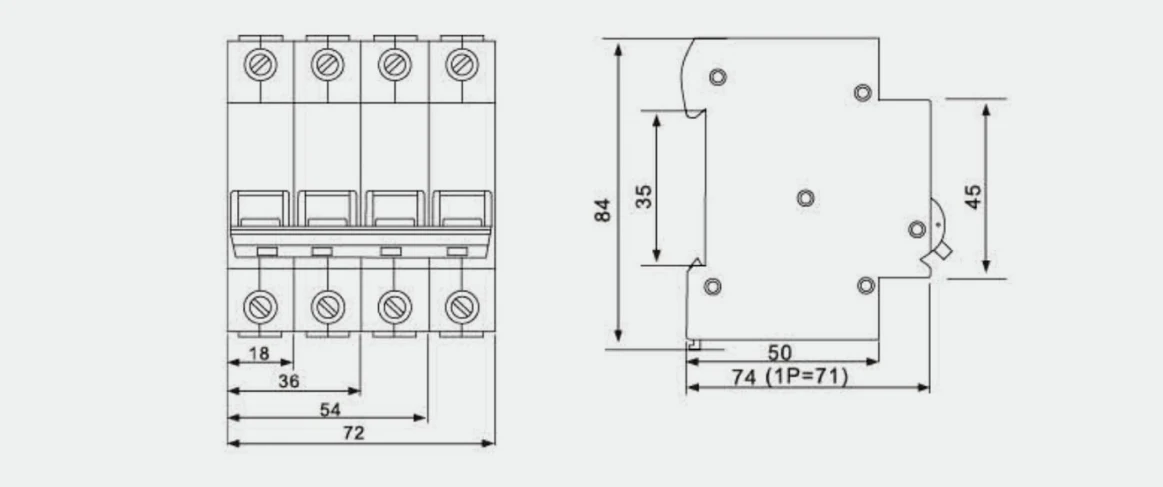

● Dimensiuni ale produsului și instalării (MM)

Breakerul L7 în miniatură este montat pe o șină de ghidare cu o capacitate maximă de conectare de 25mm2.
