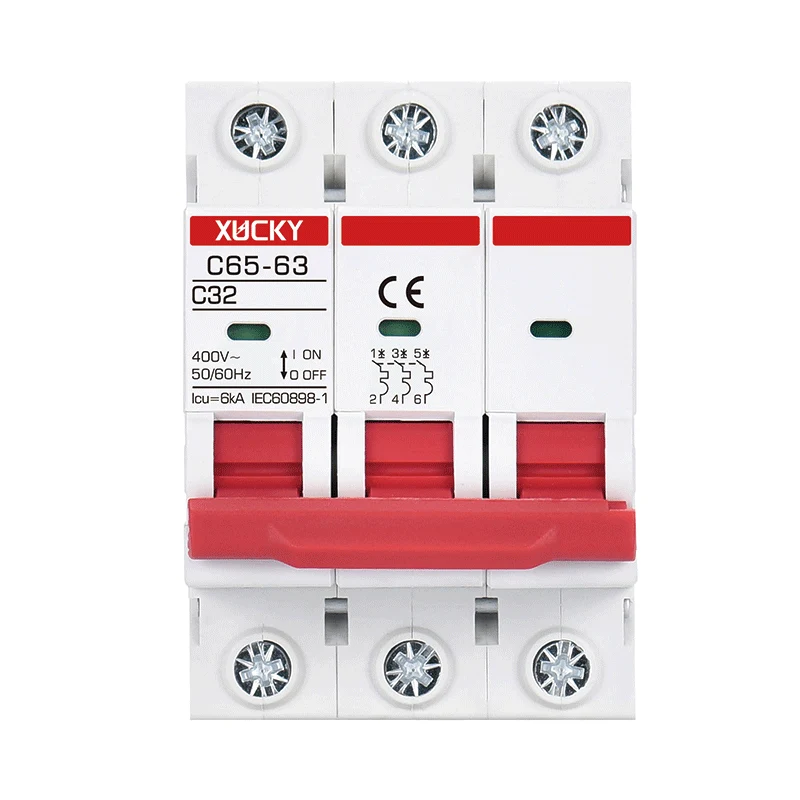

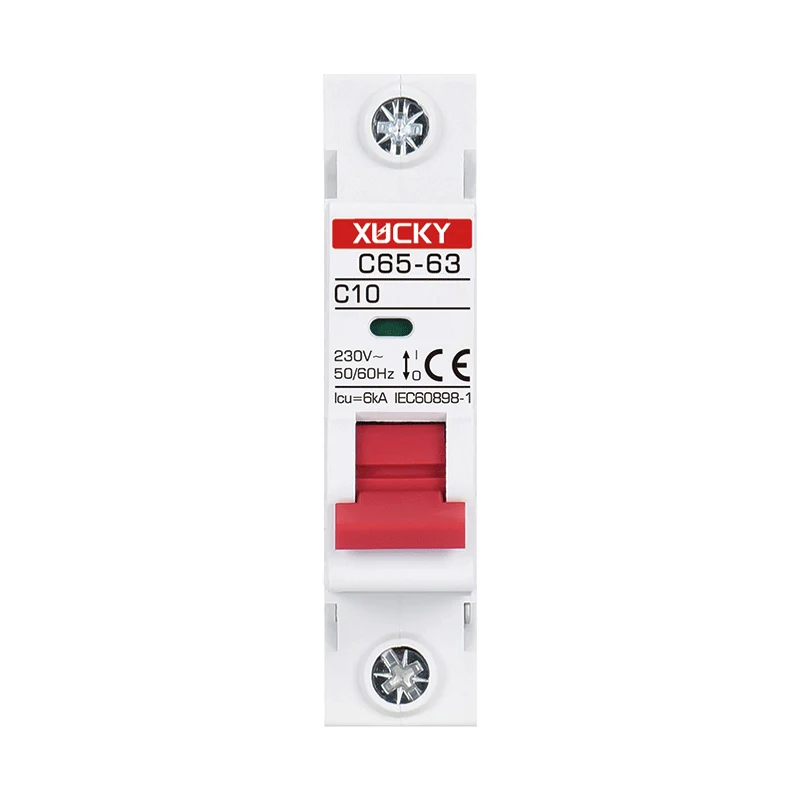

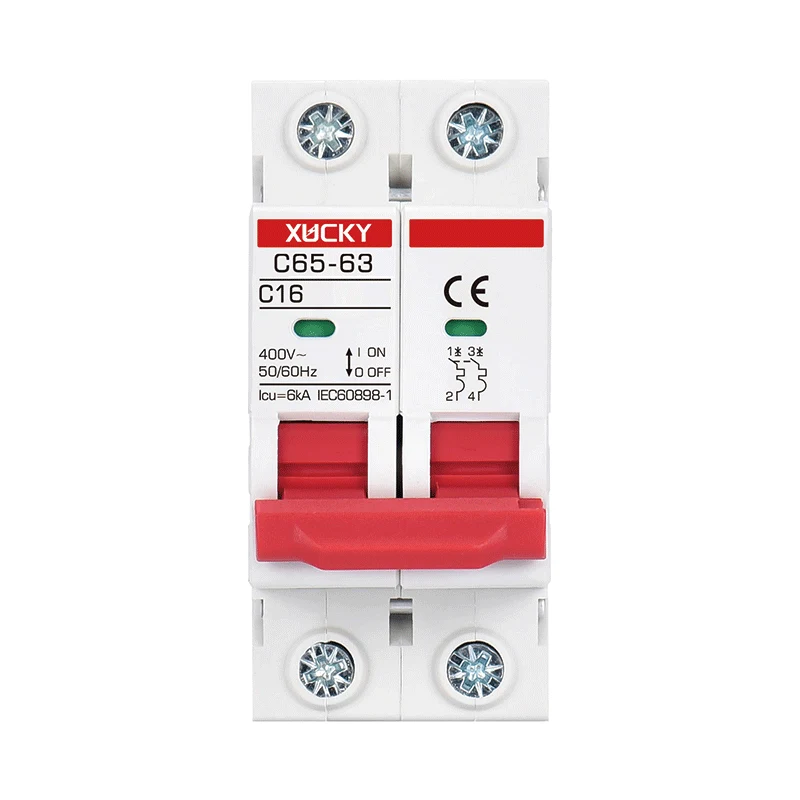

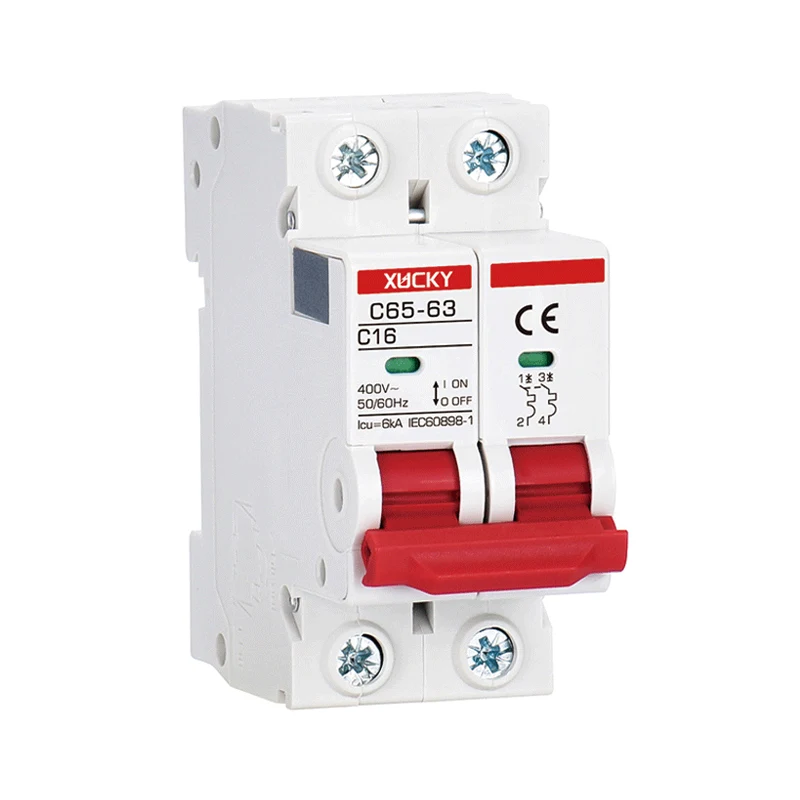

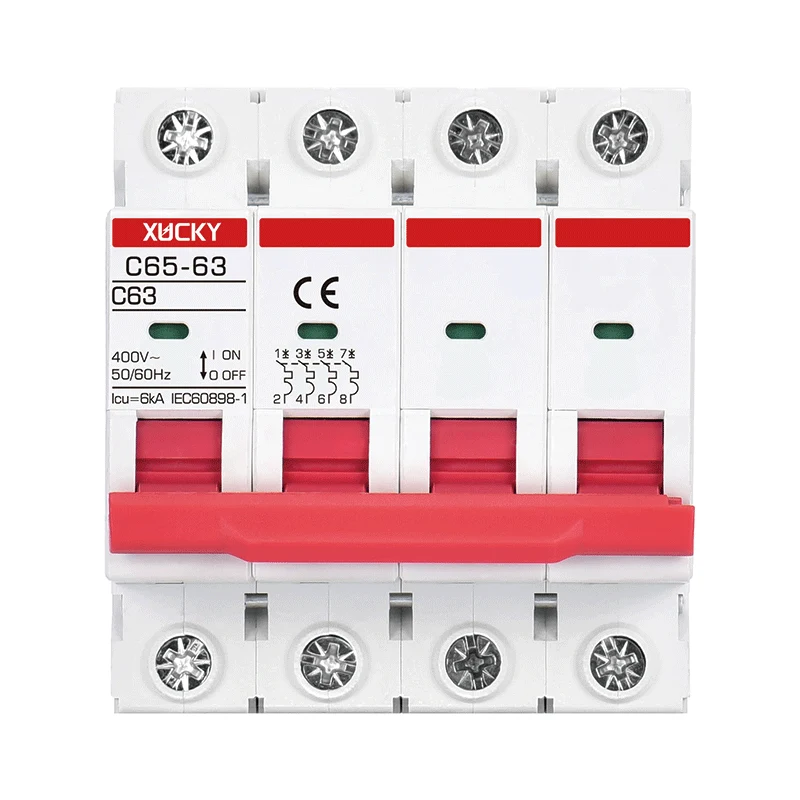

Întrerupător miniatural C65

Întrerupătorul miniatural C65 al mărcii XUCKY Electric (numit și 6KA Household MCB, similar cu CHINT NB1-63) este utilizat pentru circuitul de AC 50Hz, tensiune nominală de 110V/230/400V, curent nominal de 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A pentru a proteja supraîncărcarea și scurtcircuitul, precum și utilizarea în circumstanțe normale de conversie rare a circuitului, de asemenea, poate fi folosit ca întrerupător de izolare pentru circuitul de întrerupere pentru a proteja circuitul și echipamentul.

Trimite o anchetă

Descriere produs

Produse personalizate de înaltă calitate C65 Circuit Breaker miniatural de la furnizori și producători din China, XUCKY Electric are o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

Domeniul de aplicare

C65-63 6KA Circuit Breaker (numit și 6KA Household MCB, similar cu CHINT NB1-63) este utilizat pentru circuitul de AC 50Hz, tensiune nominală de 110V/230/400V, curent nominal de 1A, 2A, 3A, 6A, 10A , 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A pentru a proteja supraîncărcarea și scurtcircuitul, precum și utilizarea în circumstanțe normale de conversie rare a circuitului, de asemenea, să fie utilizat ca întrerupător de izolare pentru circuitul de întrerupere la proteja circuitul și echipamentul.

Întreruptoarele de circuit 6KA (6KA Household MCB) sunt utilizate pentru locații industriale, comerciale, rezidențiale înalte și civile și în alte locuri.

Îndeplinește standardele: GB10963.1, IEC60898-1.

Principalii parametri tehnici

Curent nominal	6A,10A,16A,25A,40A,50A,63A
Polonii	1P.2P.3P,4P,1P+N,3P+N
Tensiune nominală Ue	230V/400V
Tensiune nominală de rezistență la impuls (1,2/50) Uimp	6kV
Tensiune de testare dielectrică la și ind. Frecv. Timp de 1 min	6kV
Indicație de rupere	Fereastră verde (deconectată), fereastră roșie (închisă)
Clasa de protectie	IP20
Caracteristică de eliberare termo-magnetică	Curba B (3-5in), Curba C (5-10In), Curba D (10-14In)
Viața electrică	2000
Viața mecanică	10000
Temperatura de referință pentru setarea elementului termic	30℃
Temperatura ambiantă	-5~+40℃
Tip conexiune terminală	Șuruburi Phillips
Cablu adaptor	6-63A 1-25mm² 16-3AWG \| 80-125A 8-35mm² 16-2AWG
Cuplul de strângere	3.0N.M
Combinație cu accesorii Contact auxiliar
Contact auxiliar	Da
Contact de alarmă	Da
Declanșare șunt	Da
Eliberare sub tensiune	Da

Curba caracteristică de declanșare -- Tip B C D

Compensarea temperaturii

Când temperatura ambiantă nu este un punct de referință de 30 de grade, factorul de corecție de referință este următorul.

Temperatura ambiantă	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Coeficient de corecție curent	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Conexiune

Curent nominal	Adaptor minim Sârmă de cupru
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG
40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
