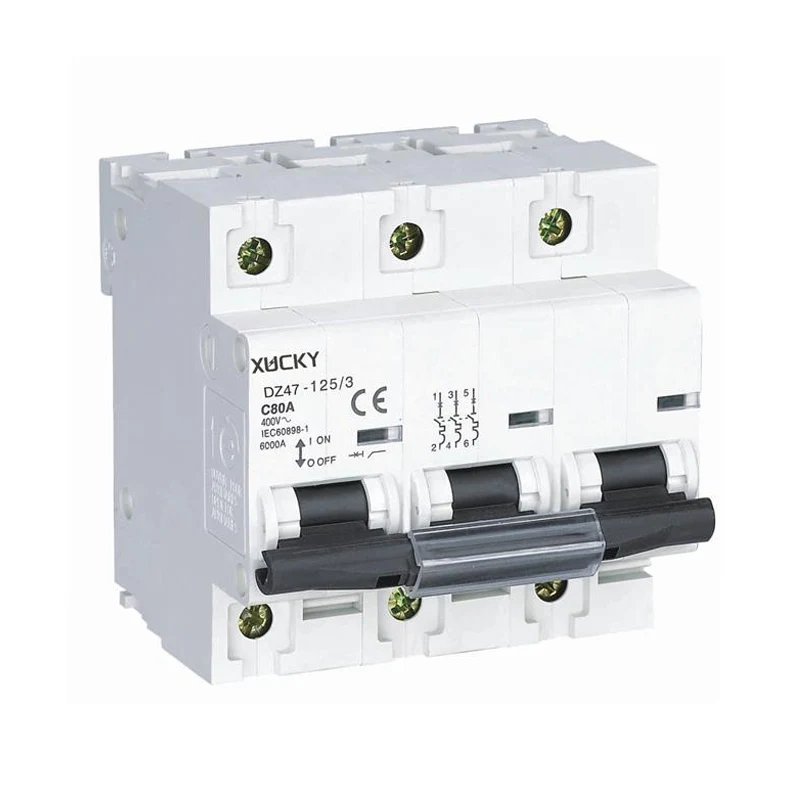

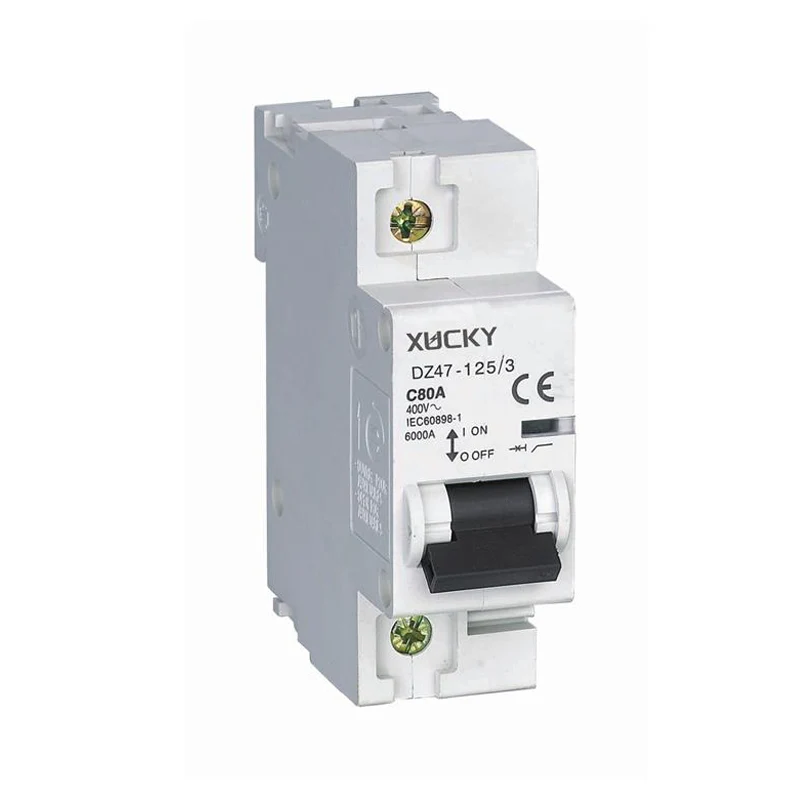

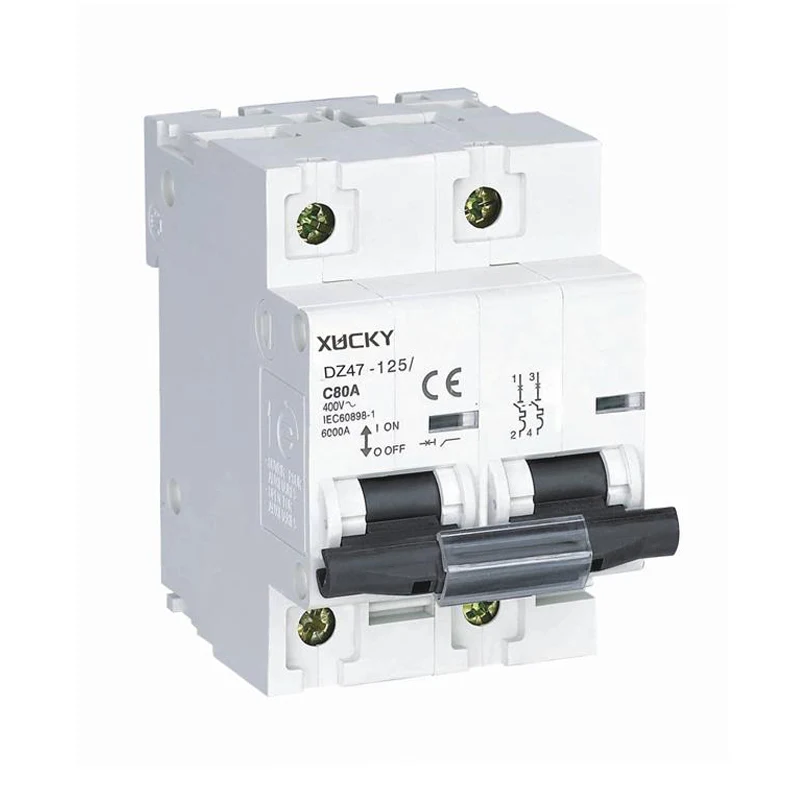

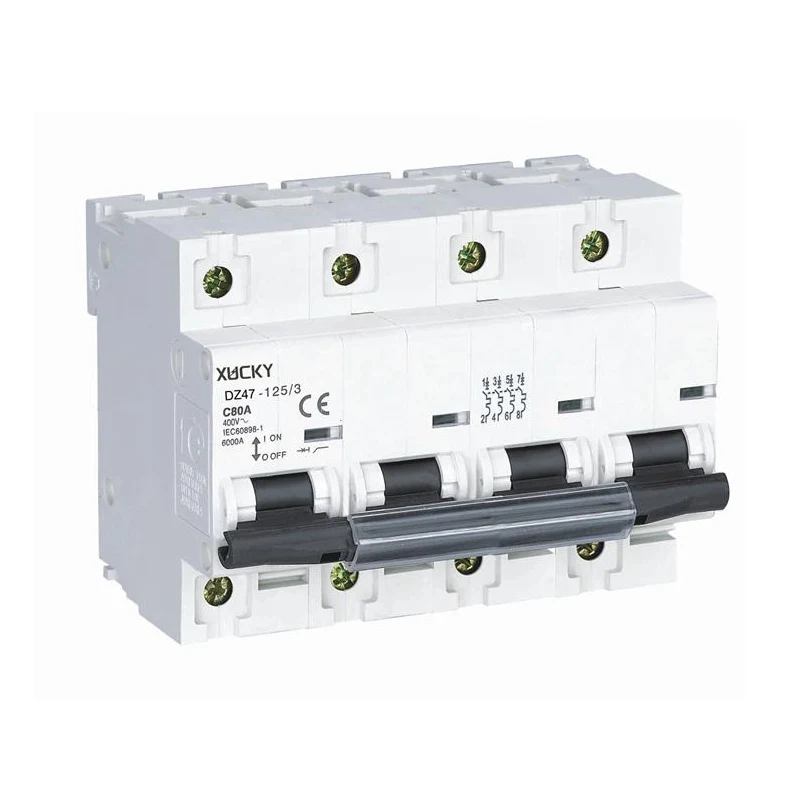

DZ47-125 întrerupător miniatural

Domeniul de aplicare

Întrerupătorul de circuit miniatural DZ47-125 este un întrerupător de circuit de 125 amperi care este utilizat pentru protecția la suprasarcină și la scurtcircuit în circuitele AC 50Hz/60Hz. Are o durată lungă de viață și poate fi utilizat în sistemele de iluminat și distribuție a energiei electrice. DZ47-125 are o carcasă din plastic și suportă protecția împotriva scurgerilor, suprasarcinii și scurtcircuitelor. Este proiectat pentru o instalare rapidă și ușoară și poate fi instalat în câteva minute.

Protecții și funcții Protecție la scurtcircuit

• Protectie la suprasarcina
• (protecție la supracurent)
• Funcția de izolare
• Funcție auxiliară de control

Întrerupător miniatural DZ47-125 (întrerupător de 125 amperi) cu protecție la scurtcircuit și suprasarcină, potrivit pentru sistemul de iluminat și distribuție a energiei și sistemul de distribuție a puterii motorului. DZ47-125 este drăguț, ușor și frumos și are funcții de performanță fiabilă, capacitate mare de rupere și declanșare rapidă. Se monteaza pe sina. Carcasa și componenta sunt realizate din plastic rezistent la impact și foarte ignifug. DZ47-125 MCB are o durată lungă de viață și este utilizat în principal pentru protecția la suprasarcină și la scurtcircuit în circuite AC 50Hz/60Hz cu o tensiune de 230V pentru un singur pol și o tensiune de 400V pentru doi poli, trei poli și patru poli. stâlp, iar în stare normală, DZ47 MCB poate comuta rar echipamentele electrice și circuitele de iluminat. DZ47 MCB poate fi instalat cu declanșare de subtensiune, declanșare șunt și alte accesorii, utilizate și pentru izolarea întrerupătoarelor și protecția la subtensiune și deconectarea de la distanță a circuitului. DZ47-125 MCB (întrerupător de circuit de 125 amperi) îndeplinește standardele IEC60947-2, GB14048.2 și GB10963.

Model și sens

Condiții normale de funcționare și condiții de instalare

3.1 Temperatura aerului ambiant: -5℃~+40℃, iar temperatura medie în 24h sub +35℃.

3.2 Altitudinea locului de instalare nu trebuie să depășească 2000 m.

3.3 Locația umidității relative a aerului la cea mai mare temperatură + 40℃ pentru cel mult 50%; De exemplu, + 20℃ pentru 90%. Și luați în considerare schimbările de temperatură ale produsului de pe suprafața gelului.

3.4 Gradul de poluare: 2.

3.5 Condiții de instalare: Instalat într-un loc fără impact semnificativ, vibrații, mediu nepericulos (exploziv). Și în medii fără pericol de explozie și medii fără suficient pentru a coroda metalul și distrugerea gazelor și a izolației electrice, în loc de ploaie și zăpadă.

3.6 Instalare: instalarea șinei TH35-7.5, instalarea în cutia de distribuție, dulapul sau cutia de distribuție a energiei, instalația adoptă instalarea verticală, Înclinarea planului de montare către planul vertical nu trebuie să depășească ± 5 °, manevrarea înseamnă putere- pe.

3.7 Categoria de instalare: Clasa Ⅲ.

Parametrii tehnici

■ Curent nominal: 63A, 80A, 100A, 125A

■ Tensiune nominală de lucru: 230 / 400V AC

■ Capacitate de rupere: 10kA

■ Fereastra de indicare

□ Fereastra de indicare a contactului mecanic, instrucțiuni de întrerupere fiabile

□ Fereastra este verde și contactul este în stare deschisă. Fereastra este roșie și contactul este în stare închisă

■ Tensiune de rezistenţă la impuls: 4kV

■ Tensiune nominală de izolație: 500V

■ Accesorii

□ Contact auxiliar OF, declanșare șunt MX + OF

■ Caracteristici de declanşare

□ Curba de tip C: Pentru a proteja cablurile convenționale de sarcină și distribuție, setarea unității de declanșare magnetică în domeniul de acțiune 8.5In ± 20%

□ Curba de tip D: protejează sarcina de impact a curentului mare de pornire (cum ar fi transformatoare, etc.), setarea unității de declanșare magnetică în domeniul de acțiune 12In ± 20%

Întrerupătorul are o capacitate mare de limitare a curentului de a limita energia distructivă cauzată în mare măsură de scurtcircuit. Caracteristicile sale de limitare a curentului prezentate în Figura 1

Caracteristici de protecție la supracurent (temperatura de referință 35 ℃)

Valoarea curentă de corecție utilizată la diferite temperaturi ambientale

Coeficientul de corecție a curentului utilizat la diferite altitudini ale întreruptorului DZ47 de 125 amperi

Durata de viață mecanică electrică a întreruptorului DZ47 de 125 amperi

Alte

Caracteristicile structurale ale întreruptorului DZ47-125 de 125 amperi

Capacitate de întrerupere a scurtcircuitului de înaltă calificare.

Cu instrucțiuni de securitate roșii și verzi, securitate mai mare.

Cu funcționarea mecanismului de stocare a energiei, contactul se închide rapid, pentru a depăși efectele adverse ale vitezei mânerului acţionat manual, îmbunătățind considerabil durata de viață a produsului.

Cablaj: conectare cu fir de (16 ~ 50) mm², cuplul de strângere a bornei este de 3,5 N · m.

Curba caracteristică de declanșare de tip C a MCB DZ47-125

Contur și dimensiune de instalare
