DZ47-63 întrerupător miniatural

Disjonctoare miniaturale DZ47-63 de înaltă calitate de la furnizori chinezi, XUCKY Electric specializată în echipamente terminale electrice modulare de mulți ani. Produsele noastre au un avantaj de preț bun și acoperă cea mai mare parte a piețelor din America de Sud, Orientul Mijlociu, Africa, Asia de Sud-Est. Așteptăm cu nerăbdare să devenim partenerul dumneavoastră pe termen lung în China.

Domeniul de aplicare

Întrerupătorul miniatural DZ47-63 sau numit MCB este utilizat în principal în AC 50 / 60Hz, tensiune nominală de funcționare de 230V / 400V și mai jos, curent nominal de circuit de 63A, întrerupătorul este utilizat în principal în cablarea electrică a clădirilor moderne și suprasarcină, protecția la scurtcircuit a echipamentelor, se aplică și la funcționarea nefrecventă și la izolarea liniei. Caracteristicile structurale ale DZ47-63 MCB sunt compuse din carcasa din plastic, mecanismul de operare, sistemul de arc de contact, mecanismul de declanșare și alte componente. Carcasa folosește un plastic special cu rezistență ridicată la flacără și rezistență ridicată, are rezistență ridicată la impact și greutate redusă. Părțile mecanismului de acționare ale disjunctorului DZ47 sunt realizate din plastic de înaltă rezistență, ceea ce asigură sensibilitatea și fiabilitatea obținând în același timp cel mai mic moment de inerție, astfel încât timpul de la defecțiunea de scurtcircuit până la funcționarea mecanismului de declanșare să fie scurt. Mecanismul de declanșare este compus dintr-un mecanism de declanșare în timp invers cu suprasarcină bimetal și un mecanism electromagnetic instantaneu în scurtcircuit. Sistemul de arc de contact folosește un unghi special de arc de ghidare și un culoar în afara încăperii și are caracteristici semnificative de limitare a curentului. Întrerupătorul miniatural DZ47 respectă cerințele standardului IEC60898 și GB10963.1. Întreruptoarele miniaturale DZ47-63 sunt produse de TAIXI și au fost certificate de certificarea națională CCC și CE.

Model și sens

Condiții normale de funcționare și condiții de instalare

3.1 Limita superioară a temperaturii ambientale nu depășește +40 ℃, limita inferioară nu mai puțin de -5 ° C, iar temperatura medie de 24 de ore nu depășește +35 ° C.

3.2 Altitudinea locului de instalare nu trebuie să depășească 2000 m.

3.3 Umiditatea relativă atmosferică la temperatura aerului ambiant +40 ℃ nu este mai mare de 50%, a permis să aibă o umiditate relativă mai mare la temperaturi mai scăzute; de exemplu la + 20 ℃ până la 90%. Trebuie luate precauții speciale pentru condensul care poate apărea ocazional pe produs din cauza schimbărilor de temperatură.

3.4 Gradul de poluare: gradul 2.

3.5 Condiții de instalare: Instalat într-un loc fără impact semnificativ, vibrații, mediu nepericulos (exploziv).

3.6 Instalare: șină de instalare TH35-7.5.

3.7 Categoria de instalare: Clasa II, III.

Principalii parametri și performanțe tehnice

Specificațiile principale ale întreruptorului DZ47:

În funcție de curentul nominal: 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.

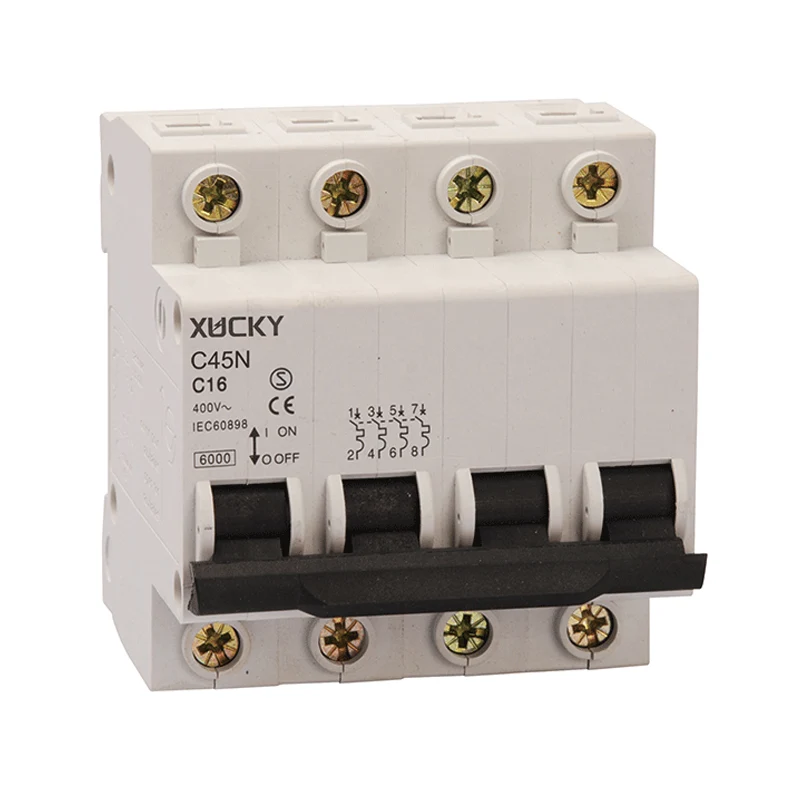

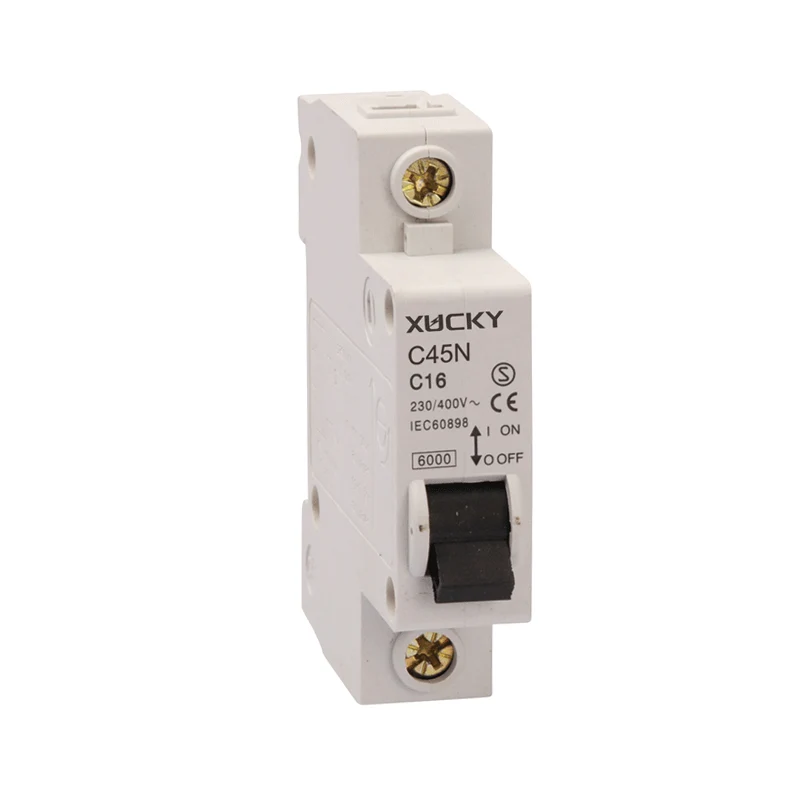

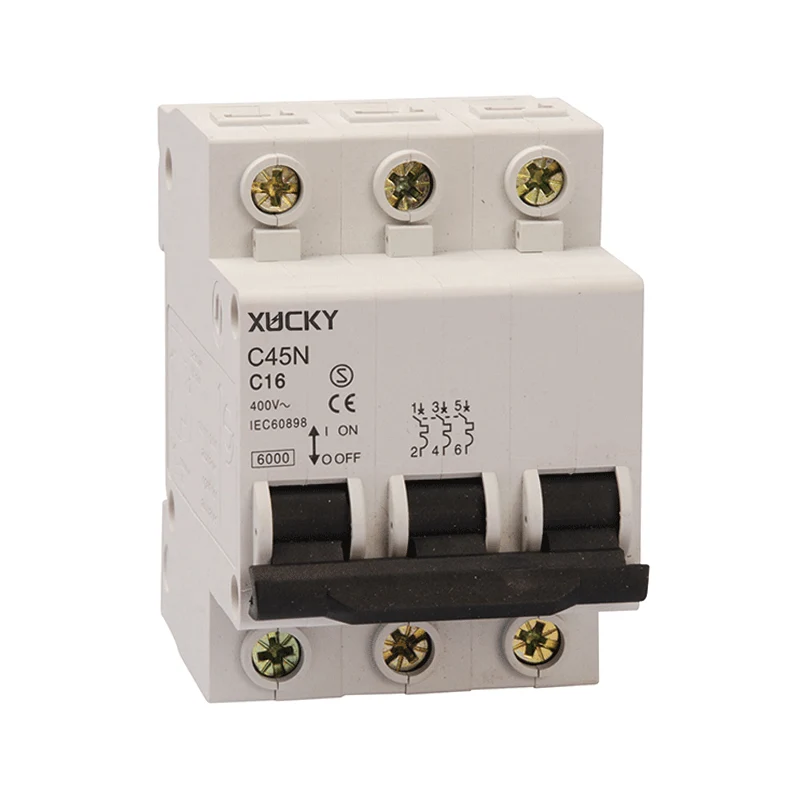

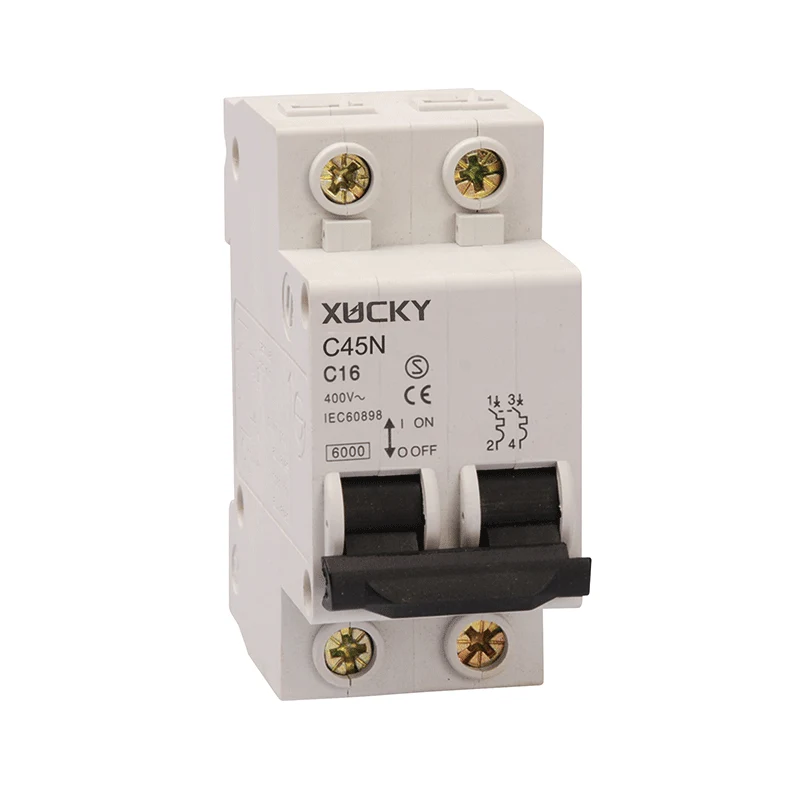

Conform POLULUI: 1P. un singur pol; 2P. Doi poli; 3P. Trei poli; 4P. Patru poli.

Conform formei de declanșare instantanee a întreruptorului: a. MCB de tip B (3In ~ 6In); b. MCB de tip C (5In ~ 10In); c. MCB de tip D (10In ~ 20In).

Durată de viață mecanică și electrică: întrerupătorul de circuit miniatural DZ47 face și întrerupe curentul nominal la tensiunea nominală, factorul de putere este de 0,85 ~ 0,9, conform testului de frecvență al ciclului de funcționare pe oră de 120 de ori (>32A) sau 240 (≤32A), durata sa de viață electrică este de 4000 de ori, durata de viață mecanică este de 10.000 de ori.

Parametrii tehnici ai întreruptorului DZ47

Capacitate nominală de rupere la scurtcircuit de DZ47-63

Caracteristici de protecție la supracurent la temperatura ambiantă de 30 ℃ ~ 35 ℃

Coeficientul de compensare a temperaturii al întreruptorului DZ47

Factorul de corecție a curentului utilizat de întrerupătorul DZ47 Miniatrue la diferite altitudini

DZ47 MCB curba caracteristică de declanșare DZ47-63

Curba caracteristică de declanșare a MCB de tip C

Curba caracteristică de declanșare a MCB-urilor de tip D

Cablaj: 25 mm² și mai jos pentru conectarea cablului, metoda de cablare este șuruburi pentru strângerea cablajului, cuplul este de 2,0 N · m.

Contur și dimensiuni de instalare

Ce este un întrerupător miniatural?

Un MCB este un comutator electric acţionat automat. Întreruptoarele miniaturale sunt menite să prevină deteriorarea unui circuit electric ca urmare a excesului de curent. Sunt proiectate să se declanșeze în timpul unei suprasarcini sau scurtcircuit pentru a proteja împotriva defecțiunilor electrice și a defecțiunii echipamentului.

Se mai folosesc mini-întrerupătoarele?

Siguranța poate să nu o simtă, dar întrerupătorul miniatural o face într-un mod mai fiabil. MCB este mult mai sensibil la supracurent decât o siguranță. Manipularea unui MCB este mai sigură din punct de vedere electric decât o siguranță.

La ce se folosesc mini-ruptoarele?

Un întrerupător de circuit miniatural este utilizat în aplicații rezidențiale și comerciale în care este furnizată o singură fază de alimentare (monofazată) pentru a proteja cablurile și echipamentele de deteriorarea cauzată de supracurent. Iar un sistem monofazat este folosit de obicei pentru iluminat sau aparate electrocasnice într-o casă sau o afacere.
