L7-63 Întrerupător miniatural

Produse personalizate de înaltă calitate L7-63 Circuit Breaker miniatural de la furnizori și producători din China, XUCKY Electric are o gamă largă de produse pentru a satisface diferitele nevoi ale clienților noștri din întreaga lume. Angajamentul nostru față de calitate superioară, tehnologie inovatoare și servicii excelente pentru clienți ne fac să ne remarcăm în industria noastră.

Trimite o anchetă

Descriere produs

Domeniul de aplicare

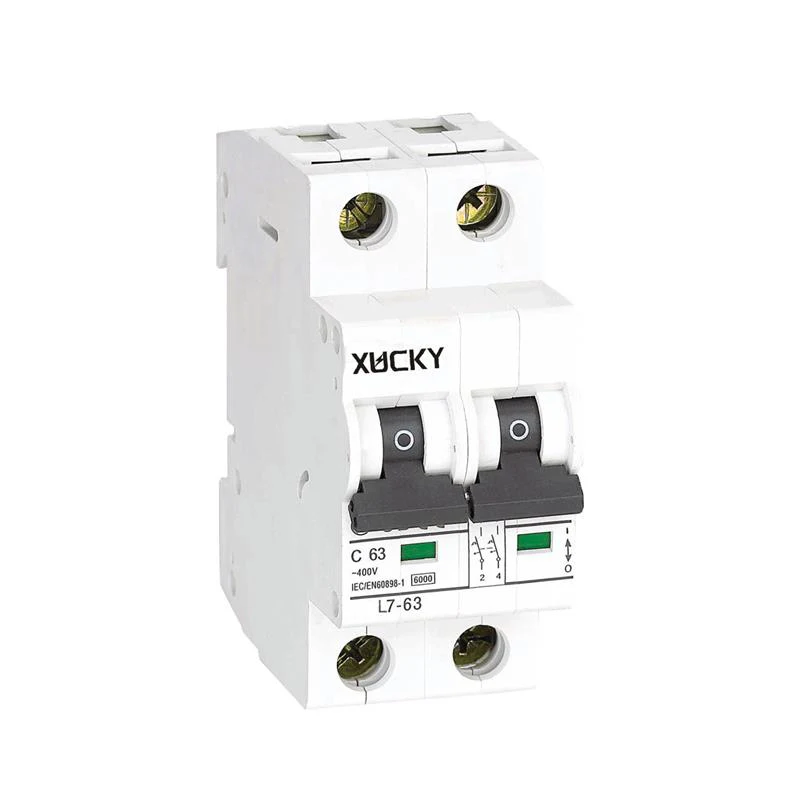

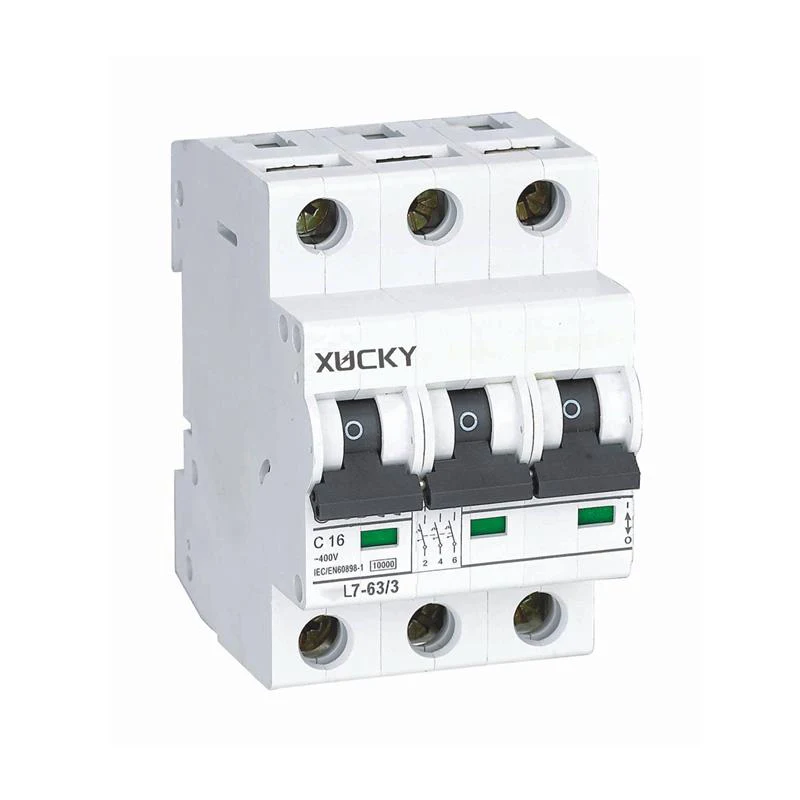

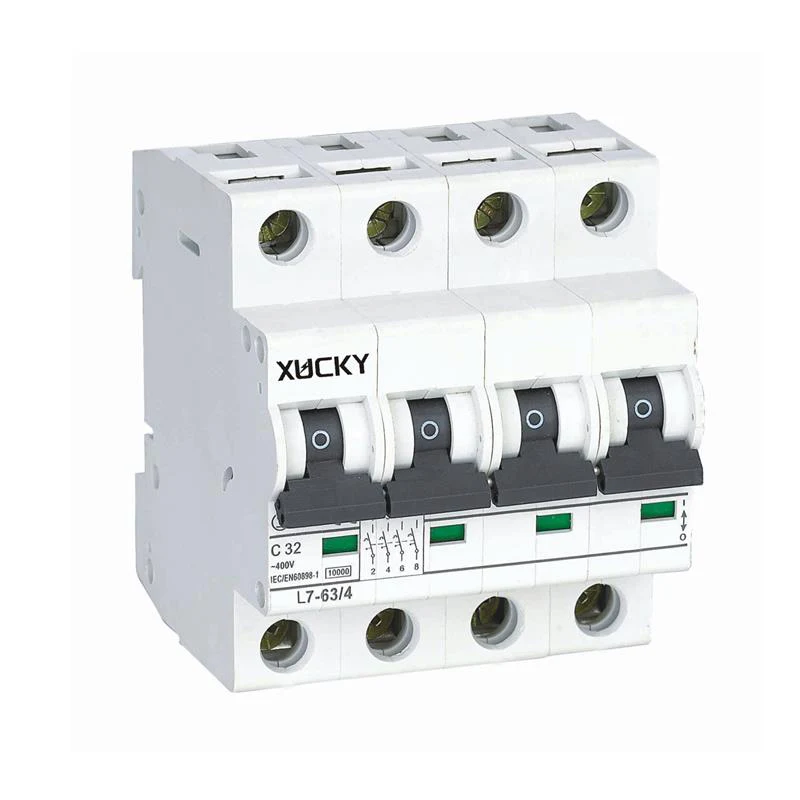

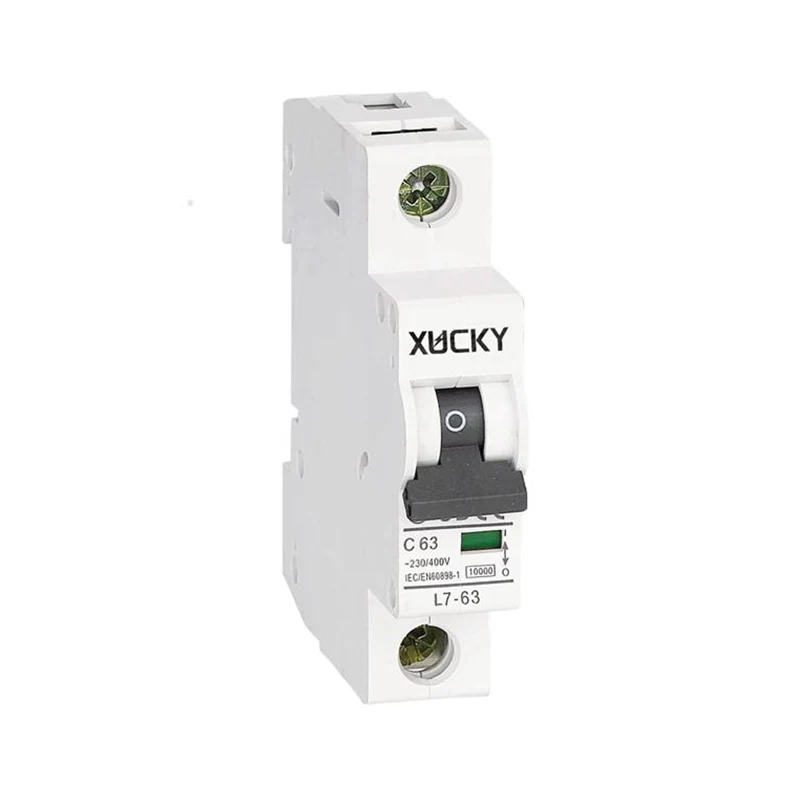

Întrerupător miniatural L7-63 al mărcii XUCKY Electric (întrerupător miniatural 10KA), utilizat în principal pentru liniile de distribuție de protecție de 50Hz/60Hz AC, tensiune nominală de 110V, 230V (220V), 400V (380V), curent nominal de 1A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A și 63A, capacitatea nominală de întrerupere a scurtcircuitului este de 10KA sau mai mică și este utilizată pentru liniile de realizare, rupere și conversie nu frecvente, cu suprasarcină, scurtcircuit protecţie. În același timp, 10KA MCB are module cu funcții auxiliare puternice, cum ar fi contacte auxiliare, contacte de indicație cu alarmă, declanșare șunt, control de declanșare de la distanță cu declanșare de subtensiune și alte module. Întrerupătorul miniatural L7-63 (10KA MCB) respectă standardele GB10963.1, standardul IEC60898-1.

Principalii parametri tehnici

Curent nominal	6A,10A,16A,25A,32A,40A,50A,63A
Polonii	1P, 2P, 3P, 4P
Tensiune nominală Ue	230V/400V
Tensiune nominală de rezistență la impuls (1,2/50) Uimp	6kV
Tensiune de testare dielectrică la și ind. Frecv. Timp de 1 min	2kV
Clasa de protectie	IP20
Caracteristică de eliberare termo-magnetică	Curba B (3-5in), Curba C (5-10In), Curba D (10-14In)
Viața electrică	2000
Viața mecanică	10000
Temperatura de referință pentru setarea elementului termic	35℃
Temperatura ambiantă	-5~+40℃
Tip conexiune terminală	Șuruburi Phillips
Cablu adaptor	6-63A 1-25mm² 16-3AWG
Cuplul de strângere	3.0N.M
Combinație cu accesorii Contact auxiliar
Contact auxiliar	Da
Contact de alarmă	Da
Declanșare șunt	Da
Eliberare sub tensiune	Da

Curba caracteristică de declanșare -- Tip B C D

Compensarea temperaturii

Când temperatura ambiantă nu este un punct de referință de 30 de grade, factorul de corecție de referință este următorul.

Temperatura ambiantă	-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃	60℃
Coeficient de corecție curent	1.25	1.2	1.15	1.10	1.05	1.00	0.95	0.90	0.85

Conexiune

Curent nominal	Adaptor minim Sârmă de cupru
6A	1 MM² / 17AWG
10A	1,5 MM² / 16AWG
16A	1,5 MM² / 16AWG
25A	2,5 MM² / 13AWG
32A	4 MM² / 11AWG

40A	6 MM² / 10AWG
50A	10 MM² / 7AWG
63A	10 MM² / 7AWG
