Întrerupătoare de aer (ACB)sunt dispozitive de comutare electrice de înaltă capacitate, de joasă tensiune, concepute pentru a proteja, controla și izola sistemele de distribuție a energiei electrice. Funcționând la tensiuni de până la 1.000 V AC și gestionând de obicei curenți de la 800 A la 10 000 A, acestea sunt calul de lucru industrial pentru protejarea infrastructurii critice împotriva supraîncărcărilor, scurtcircuitelor și defecțiunilor electrice. Spre deosebire de întrerupătoarele miniaturale (MCB) sau întreruptoarele cu carcasă turnată (MCCB), ACB-urile folosescaerul ca mediu primar de stingere a arcului, care oferă durabilitate excepțională, capacitate mare de rupere și caracteristici avansate de protecție pentru aplicații comerciale, industriale și utilitare la scară largă.
UnÎntrerupător de aer (ACB)este un comutator mecanic controlat automat care:
● Protejează: Detectează suprasarcinile, scurtcircuitele, defecțiunile la pământ și condițiile anormale, apoi se declanșează rapid (se deschide) pentru a întrerupe curentul și a preveni deteriorarea echipamentului, incendiile sau pericolele.
● Controale: pornește/oprește manual sau de la distanță circuitele pentru funcționare normală, întreținere sau reconfigurare a sistemului.
●Izolate: Oferă o întrerupere vizibilă și sigură a circuitului pentru întreținere în siguranță și protecția personalului.
● Monitoare: ACB-urile moderne integrează unități de declanșare inteligente pentru monitorizarea în timp real a curentului/tensiunii/puterii, diagnosticarea defecțiunilor și comunicare.
ACB-urile sunt clasificate în funcție de proiectare, construcție și aplicare pentru stingerea arcului:
1. ACB-uri Plain Break (Cross-Blast).
oCel mai simplu design: Contacte separate în aer liber; arcul este răcit/divizat prin flux natural de aer.
o Caz de utilizare:Aplicații de joasă tensiune (≤1kV), curent scăzut; rentabil pentru sistemele mici.
2. ACB-uri de explozie magnetice
o Utilizează bobine de explozie conectate în serie care generează câmpuri magnetice pentru a împinge arcurile în jgheaburi.
o Avantaj:Controlul arcului adaptiv la curent—curenți de defect mai mari = forță magnetică mai puternică = stingere mai rapidă.
3. ACB-uri pentru jgheaburi cu arc (placă despărțitoare).
o Cel mai obișnuit design modern: arcul este forțat într-o cameră cu plăci de separare metalice, care răcesc, despart și sting arcul.
o Caz de utilizare:Aplicații standard industriale, centre de date și utilitare.
4. AerExplozieACB-uri
o Utilizează aer comprimat de înaltă presiune pentru a sufla arcurile; istoric pentru sistemele de înaltă tensiune.
o Nota:Rare la ACB-urile moderne de joasă tensiune din cauza complexității.

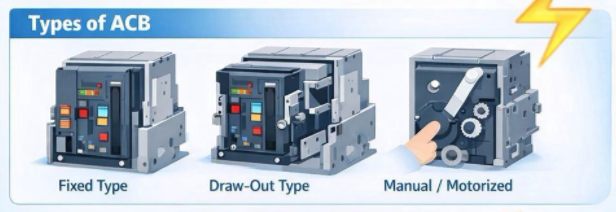

1. ACB de tip fix
o Montat permanent; conexiune directă de bare colectoare; cost mai mic.
o Caz de utilizare: Sisteme statice cu necesități minime de întreținere.
2. ACB-uri de tip sertar (retrasabile).
o Design modular cu 3 poziții de siguranță:
o Conectat:Funcționare normală (circuite principale/auxiliare active).
o Test:Circuite principale izolate; circuite auxiliare alimentate pentru testare în siguranță.
o Separat:Izolație electrică completă pentru întreținere/reparații.
o Avantaj:Înlocuire rapidă, fără oprire a întregului panou.
● 3-Poli (3P): Pentru sisteme trifazate (cel mai frecvent).
● 4-Poli (4P): 3 faze + neutru; pentru sistemele care necesită izolare neutră (de exemplu, TN-S, TT împământare).
Performanța ACB este guvernată de IEC 60947-2 (2024), standardul global pentru întrerupătoarele de circuit de joasă tensiune Magazin web IEC:
| Parametru | Descriere | Valori tipice |
| Tensiune nominală (Ue) | Tensiune normală de funcționare | 400V, 415V, 690V AC |
| Curent nominal (in) | Curent de transport continuu | 800A–10.000A |
| Capacitate nominală de întrerupere a scurtcircuitului (Icu) | Curentul de defect maxim întrerupt în siguranță | 50kA–150kA @ 415V |
| Capacitate nominală de întrerupere a scurtcircuitului de serviciu (Ics) | Procent Icu (reutilizabil după călătorie) | 75%–100% din Icu |
| Curent nominal de rezistență de scurtă durată (Icw) | Curent transportat fără deteriorare (comandat în timp) | 30kA–85kA pentru 1s/3s |
| Temperatura de operare | Interval ambiental sigur | Standard: -5°C până la +40°C; Lat: -25°C până la +70°C |
| Clasa de protectie (IP) | Protecția carcasei | IP20 (interioare), IP40, IP54 |
| Rezistenta mecanica | Cicluri de operare | 10.000–30.000 de cicluri |
| Rezistenta electrica | Cicluri de întrerupere a erorilor | 1.000–5.000 de cicluri |
● Instalatii industriale:Prize principale, centre de control al motoarelor (MCC), protectie transformator/generator.
● Centre de date:Sisteme UPS, cuple de magistrală, distribuție critică a sarcinii.
● Clădiri comerciale:Distribuție de energie înaltă, HVAC și generatoare de rezervă.
● Utilități și infrastructură:Substații, panouri de distribuție, electrificare feroviară.
● Marina și offshore:Sisteme de alimentare de la bord (ACB-uri certificate pentru marin).
● Energie regenerabilă:Conexiune la rețea solară/eoliană, protecție invertor.
● Curent nominal (in):≥ curent de sarcină continuu maxim (1,1–1,2x factor de siguranță).
● Capacitate de scurtcircuit:Icu ≥curent de defect sistem calculat (I"k3).
● Stalpi:3P (standard) sau 4P (se cere izolare neutră).
●Tip unitate de deplasare:
o Termo-magnetic:Protecție de bază la suprasarcină/scurtcircuit.
o Electronic (LSIG):Avansat (L=suprasarcină, S=întârziere scurtă, I=instantaneu, G=defect la pământ).
o Smart (LSIGM):Comunicare (Modbus, Profibus), telecomandă, înregistrare date.
● Mecanism de operare:Manual (încărcat manual) sau motorizat (încărcat automat/la distanță).
● Temperatura/Altitudinea mediului ambiant:Deratare pentru >2.000 m altitudine.
● Standarde:IEC 60947-2, IEC 60947-1, GB 14048.2 (China), UL 489 (America de Nord).
● Certificari:CE, IEC, CSA, marine (DNV, ABS) pentru offshore.
● Selectivitate:Asigurați coordonarea întreruptorului în amonte/aval (Clasa A/B conform IEC).
● Interblocare:Interblocare cu cheie, interblocare selectivă în zonă (ZSI) pentru sisteme cu întreruptoare multiple.

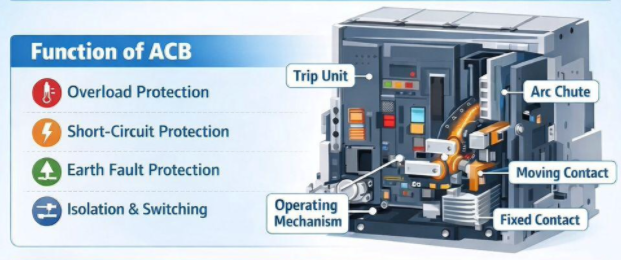

Componentele de bază
1. Cadru/șasiu:Oțel/aliaj de aluminiu (suport structural).
2. Sistem de contact:
o Contacte fixe/în mișcare:Aliaj de cupru (Cu-Cr, Cu-W) + acoperiri argint/staniu (rezistenta scazuta, anti-sudura).
o Contacte de arc:Tungsten-cupru (rezistență mare la arc).
3. Jgheab cu arc:Plăci de separare din oțel, bariere izolante (Bachelit, DMC).
4. Mecanism de operare:Încărcat cu arc (stocare de energie), legătură cu comutator, zăvoare de declanșare.
5. Unitate de călătorie:Electronice (microcontroller, senzori) sau termomagnetice (bimetal, solenoid).
6.Auxiliari:Declanșare subtensiune (UVR), declanșare în șunt (ST), întrerupătoare auxiliare (AX), contacte de alarmă.
● Conductori: cupru electrolitic de înaltă conductivitate, aliaje de argint.
● Izolatori: DMC (Dough Molding Compound), BMC, rasina epoxidica, materiale plastice termorezistente.
● Metale: oțel laminat la rece (cadru), oțel inoxidabil (feronerie), aluminiu (radiatoare de căldură).
● Materiale rezistente la arc: wolfram, ceramică, metale refractare.
● Ștampilare/Perforare:Cadru/piese din oțel din matrițe de precizie.
● Prelucrare:Prelucrare CNC a contactelor, arborilor și pieselor mecanice.
● Turnare:Componente izolatoare (DMC/BMC) prin turnare prin compresie.
● Asamblare:Subansamblu de mecanisme, jgheaburi cu arc și unități de declanșare.
● Șasiu, sistem de contact, jgheab și mecanism.
● Cablajul circuitelor de control și componentelor auxiliare.
● Testarea unității de tip sertar (poziții conectate/test/separate).
1. Inspecție vizuală: Precizie dimensională, finisare, etichetare.
2. Test de rezistență la contact: măsurare în miliohmi (≤50–100μΩ per pol).
3. Test de rezistență la tensiune dielectrică: test de înaltă oală (2,5–3,5 kV AC timp de 1 min).
4. Testul mecanismului de funcționare: 50+ cicluri de pornire/oprire; funcționare lină.
5. Calibrarea unității de declanșare: verificarea pragului de suprasarcină/scurtcircuit/defecțiune la pământ.
6. Test de creștere a temperaturii: Subevaluat In; creșterea maximă a temperaturii ≤60K (IEC).
7. Testul funcției auxiliare: UVR, declanșare șunt, validare interblocare.
8. Test de protecție IP: pătrunderea prafului/apei (pe IP nominal).
· Tratament anti-coroziune, etanșare și ambalare în cutii din lemn.
· Raport de testare, manual și certificat de conformitate (CoC) incluse.
Testele de tip validează conformitatea proiectării cu IEC 60947-2 (efectuate pe probe prototip):
1. Teste de scurtcircuit:Verificați Icu/Ics/Icm în condiții de defecțiune.
2. Test de rezistență pe timp scurt:Validați Icw pentru 1s/3s fără deteriorare.
3. Teste de rezistență mecanică și electrică:Testarea ciclului la durata de viață nominală.
4. Test de creștere a temperaturii:Performanță termică la sarcină completă.
5. Test dielectric:Rezistenta la frecventa de alimentare si la tensiunea de impuls.
6. Testul caracteristicilor călătoriei:Precizia curbelor de protecție.
7. Teste de mediu:Ciclul de vibrații, șoc, temperatură/umiditate.
8. Test de izolare a defectului de arc:Reținere sigură a arcului fără erupție externă.
Î1: Care este diferența dintre ACB și MCCB?
O:ACB-urimâner 800A–10.000A, până la 1.000V AC, cu protecție avansată și design de tip sertar.MCCB-uriacoperire 16A–1.600A, până la 690V, pentru sarcini mai mici. ACB-urile oferă capacitate de rupere mai mare, selectivitate mai bună și întreținere modulară.
Î2: Cât durează ACB-urile?
O:20–30 de anicu intretinere corespunzatoare. Rezistenta mecanica: 10.000–30.000 de cicluri; rezistență electrică: 1.000–5.000 de operații de defecțiune.
Î3: ACB-urile necesită întreținere?
O:Da-întreținere anuală(curățare, inspecție de contact, lubrifiere, testare de deplasare) prelungește durata de viață și asigură fiabilitatea. ACB-urile de tip sertar permit testarea fără oprire.
Î4: ACB-urile pot fi echipate ulterior cu unități de declanșare inteligente?
O:Cele mai multe ACB-uri moderne suportămodernizarea declanșatoarelor electronice/de comunicațiepentru monitorizarea de la distanță, diagnosticarea defecțiunilor și integrarea IoT.

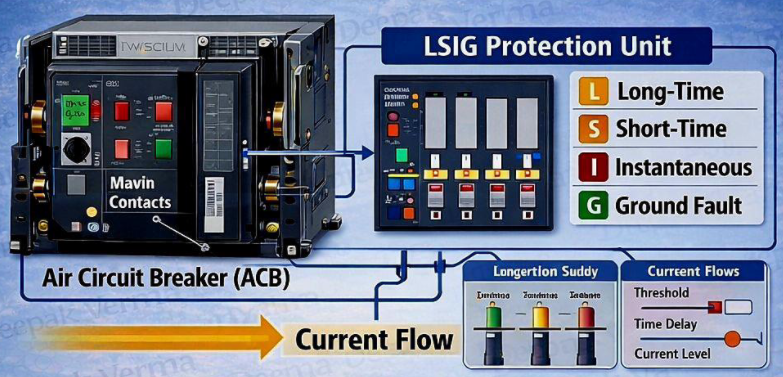

Î5: Care este sensul protecției LSIG?
O:
● L (de lungă durată):Protecție la suprasarcină (1,0–1,5x In).
● S (Pe timp scurt):Protecție selectivă la scurtcircuit (2–10x In, cu întârziere).
● Eu (instantaneu):Protecție la scurtcircuit de nivel înalt (5–20x In, fără întârziere).
● G (sol):Protecție împotriva defecțiunii la pământ (0,1–1,0x In).
Î6: Cum se calculează capacitatea necesară de scurtcircuit (Icu)?
O:Icu ≥curent de scurtcircuit posibil (I"k3)a sistemului, calculate prin date de impedanță sau software (de exemplu, ETAP, SKM). Consultați un inginer de sisteme de alimentare pentru precizie.
Î7: Sunt ACB-urile potrivite pentru utilizare în aer liber?
O:ACB-urile standard (IP20) sunt numai pentru interior.Modele de exteriornecesită carcase IP54/IP65 și valori nominale late de temperatură.
Î8: Ce este selectivitatea întrerupătorului și de ce este importantă?
O:Selectivitatea asigurăse declanșează doar circuitul defect, evitând întreruperile pe scară largă. Esențial pentru spitale, centre de date și producție - Selectivitatea de clasă B (completă) este recomandată pentru sarcini critice.
Întrerupătoare de aer (ACB)sunt esențiale pentru distribuția sigură și fiabilă a curentului ridicat. Înțelegându-și designul, performanța, criteriile de selecție și standardele de conformitate, cumpărătorii și inginerii B2B pot specifica ACB-ul potrivit pentru aplicațiile critice, asigurând siguranța sistemului, longevitatea și eficiența operațională. Colaborați întotdeauna cu producători certificațiIEC 60947-2și validarea performanței prin documentația de rutină și test de tip.
