Întrerupător miniatural din seria ALFHA

Susține producția de masă personalizată Seria ALFHA întrerupătoarele miniaturale sunt recomandate pentru utilizarea în panourile electrice de distribuție ale clădirilor rezidențiale și publice.

-aparate electrice, iluminat – întrerupătoare caracteristice V;

- actionari cu curenti de pornire moderati (compresor, grup ventilator) – intrerupatoare caracteristice C;

- actionari cu curenti mari de pornire (mecanisme de ridicare, pompe) – intrerupatoare caracteristice D;

Avantaje

· Două tipuri de protecție la scurtcircuit.

· Gamă largă de temperaturi de funcționare de la –40 la +50° С.

· Pârghie de angajare mai largă actualizată, cu zonă de contact îmbunătățită.

· Crestăturile de pe clemele terminalelor asigură reducerea pierderilor termice și creșterea stabilității mecanice a conexiunii.

Ce este un întrerupător de circuit în miniatură? V-ați imaginat vreodată ce se întâmplă cu dispozitivele dvs. de uz casnic, ventilatorul, mașina de spălat, cuptorul, frigiderul și multe altele atunci când are loc un scurtcircuit sau depășire de curent? Aceste dispozitive se ard și conduc la accidente de incendiu dacă nu sunt instalate întrerupătoare adecvate în dispozitive. Disjunctorul miniatural este un accesoriu de siguranță cu un mecanism de acțiune electro-mecanic.

MCB este un comutator automat care se deschide atunci când un curent excesiv trece prin circuit. Poate fi reînchis fără nicio înlocuire manuală. În cazul unei siguranțe, odată ce a fost pusă în funcțiune, aceasta trebuie înlocuită sau recablată, în funcție de tipul MCB. Prin urmare, siguranța este cunoscută ca unul dintre dispozitivele de sacrificiu. Acesta este principalul motiv pentru care MCB-urile sunt folosite ca alternativă la siguranța în majoritatea circuitelor. De asemenea, ori de câte ori există o defecțiune în circuit, comutatoarele din MCB se opresc automat și defecțiunea dispozitivului poate fi detectată cu ușurință.

Manipularea MCB este relativ sigură și restabilește rapid alimentarea. MCB – Disjunctorul miniatural poate fi resetat rapid și nu necesită mai multe costuri de întreținere. MCB funcționează pe un principiu bi-metal care protejează împotriva curentului de suprasarcină și curentului de scurtcircuit al solenoidului.

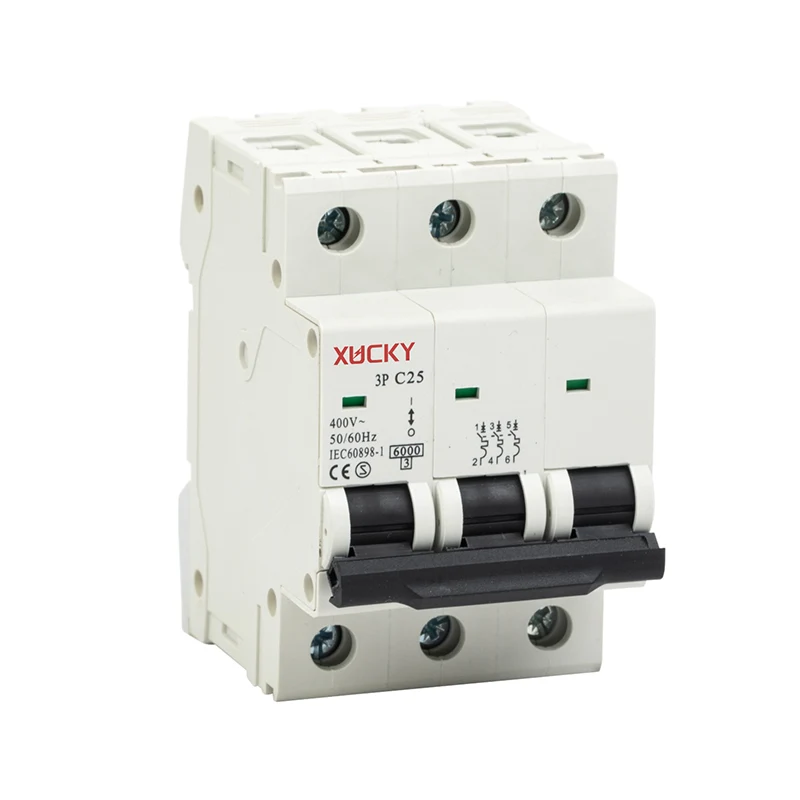

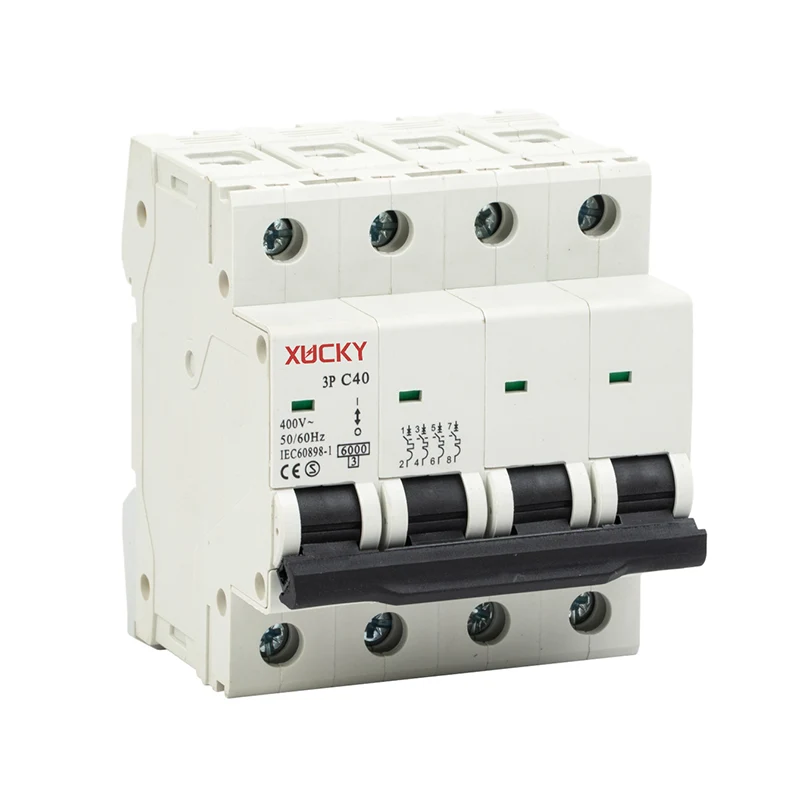

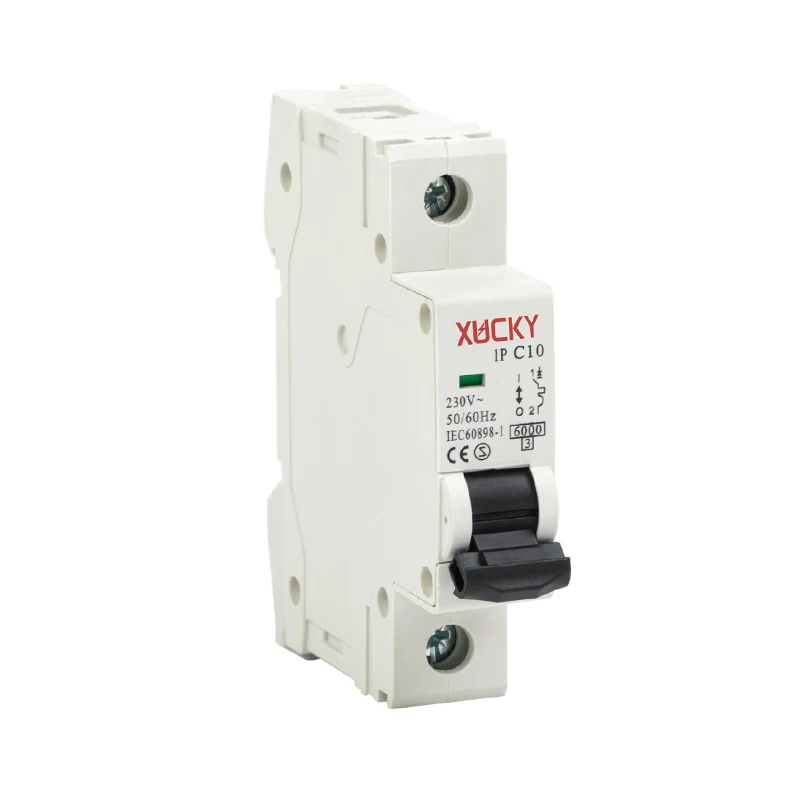

Imaginea MCB este afișată mai jos.

Tipuri de întrerupător de circuit miniatural Curba de declanșare MCB decide tipul de MCB care trebuie utilizat pentru diferite aparate sau dispozitive. Există 6 tipuri de MCB, acestea sunt: ​​A TypeB TypeC TypeD TypeK TypeZ TypeA MCB-uri declanșează circuitul când curentul depășește de 2-3 ori curentul nominal real. Un tip MCB – Disjunctor miniatural este foarte sensibil la scurtcircuit și, prin urmare, îi putem găsi aplicația în fabricarea semiconductorilor.

MCB de tip B se declanșează din circuit atunci când curentul depășește de 3-5 ori fluxul de curent și își găsește aplicația în protecția cablului.

MCB de tip C se declanșează din circuit atunci când curentul depășește de 5-10 ori fluxul real de curent și își găsește aplicația atât în ​​aparatele casnice, cât și în cele comerciale, cum ar fi transformatoarele, circuitele de iluminat fluorescent și echipamentele IT, cum ar fi computerele personale, serverele și imprimantele.

MCB de tip D se declanșează din circuit atunci când curentul depășește de 10-20 de ori fluxul de curent și oferă rezistență ridicată. Își găsește aplicația în motoare.

MCB de tip K poate rezista de până la 8-12 ori fluxul de curent și își găsește aplicația în dispozitive de sarcină grea, cum ar fi compresoare, motoare de bobinare și mașini cu raze X.
