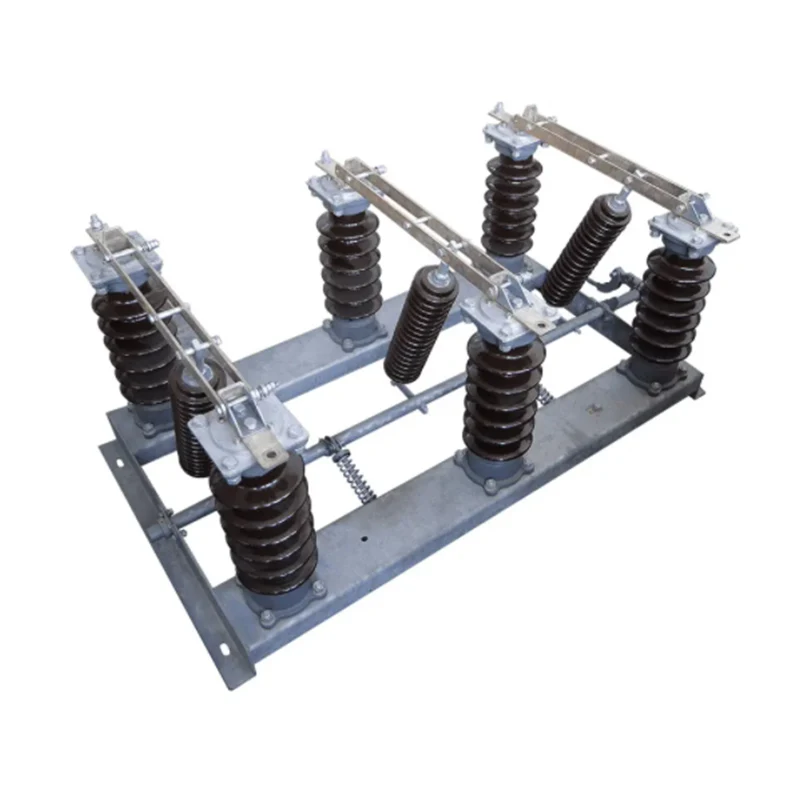

GW-12 Întrerupător de deconectare exterior AC HV

China XUCKY Electric personaliza întrerupătorul de deconectare AC HV în aer liber GW-12 (deconectare scurt mai jos) este utilizat în sistemul de alimentare electrică cu frecvența nominală 50Hz, tensiune nominală 12KV, este în principal pentru realizarea sau întreruperea circuitului sub tensiunea de alimentare în linie în distribuția de înaltă tensiune în exterior. echipamente de sistem. Întrerupătorul de deconectare de tip anti-poluare poate rezolva eficient fulgerul în timpul funcționării, astfel încât să satisfacă cerințele utilizatorilor din zonele puternic poluate.

Trimite o anchetă

Descriere produs

Contur

Întrerupătorul de deconectare exterior AC HV GW-12 (întrerupător de deconectare pentru scurtcircuit de mai jos) este utilizat în sistemul de alimentare electrică cu frecvența nominală 50Hz, tensiune nominală 12KV, este în principal pentru a face sau întrerupe circuitul sub tensiunea de alimentare în echipamentele exterioare ale sistemului de distribuție de înaltă tensiune. Întrerupătorul de deconectare de tip anti-poluare poate rezolva eficient fulgerul în timpul funcționării, astfel încât să satisfacă cerințele utilizatorilor din zonele puternic poluate.

Condiții de mediu

♦ Altitudine: ≤1000m (față de nivelul mării);

♦ Temperatura ambiantă: -30℃~+50℃;

♦ Presiunea vântului ≤ 700Pa(egal cu viteza 35m/s);

♦ Gradul aerului poluat: IV;

♦ Intensitatea cutremurului: să nu depășească gradul 8;

♦ Grosimea gheții de acoperire≤10mm;

♦ Fără incendiu, pericol exploziv, poluare puternică și eroziune chimică, precum și fără vibrații grave.a

Principalii parametri tehnici ai întrerupătorului de deconectare GW-12 pentru exterior AC HV

NU.	Articol		Unitate	Valoare
1	Tensiune nominală		kV	12
2	Curent nominal		A	630
3	Frecvența nominală		Hz	50
4	Curent nominal de rezistență (valoare de vârf)		kA	50, 63
5	Curent de rezistență de scurtă durată		kA	20, 25
6	Durata nominală a curentului de scurtă durată		S	4
7	Rezistența circuitului principal		mΩ	≤110
8	Tensiune de rezistență la frecvența de alimentare de 1 min (RMS) fază la fază, fază -pământ/ între contactele deschise	uscat	kV	42/48
9		umed	kV	34
10	Tensiune de rezistență la impuls de iluminare (vârf) fază la fază, fază -pământ/ între contactele deschise		kV	75/85
11	Durata de viata mecanica		Times	2000
